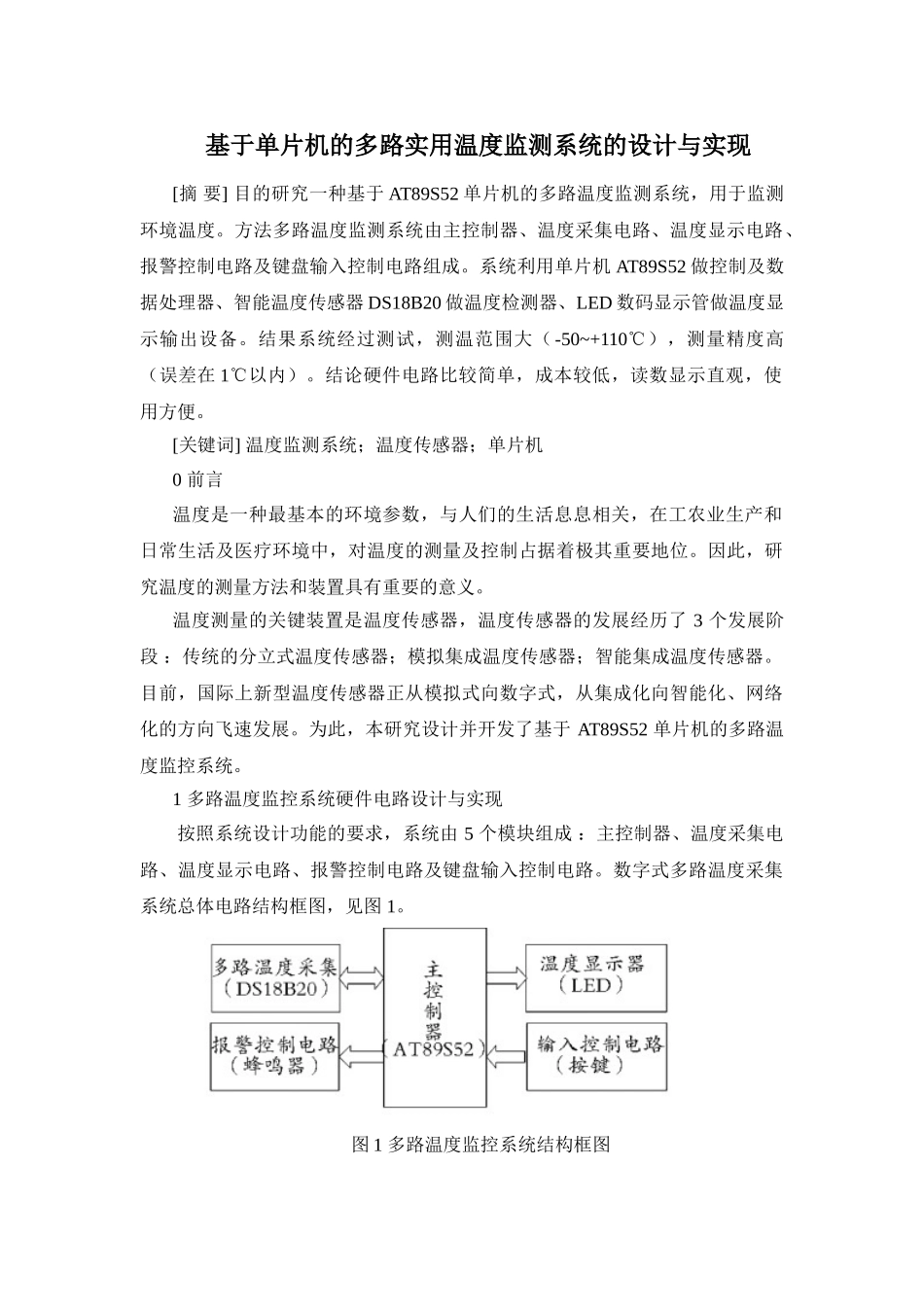

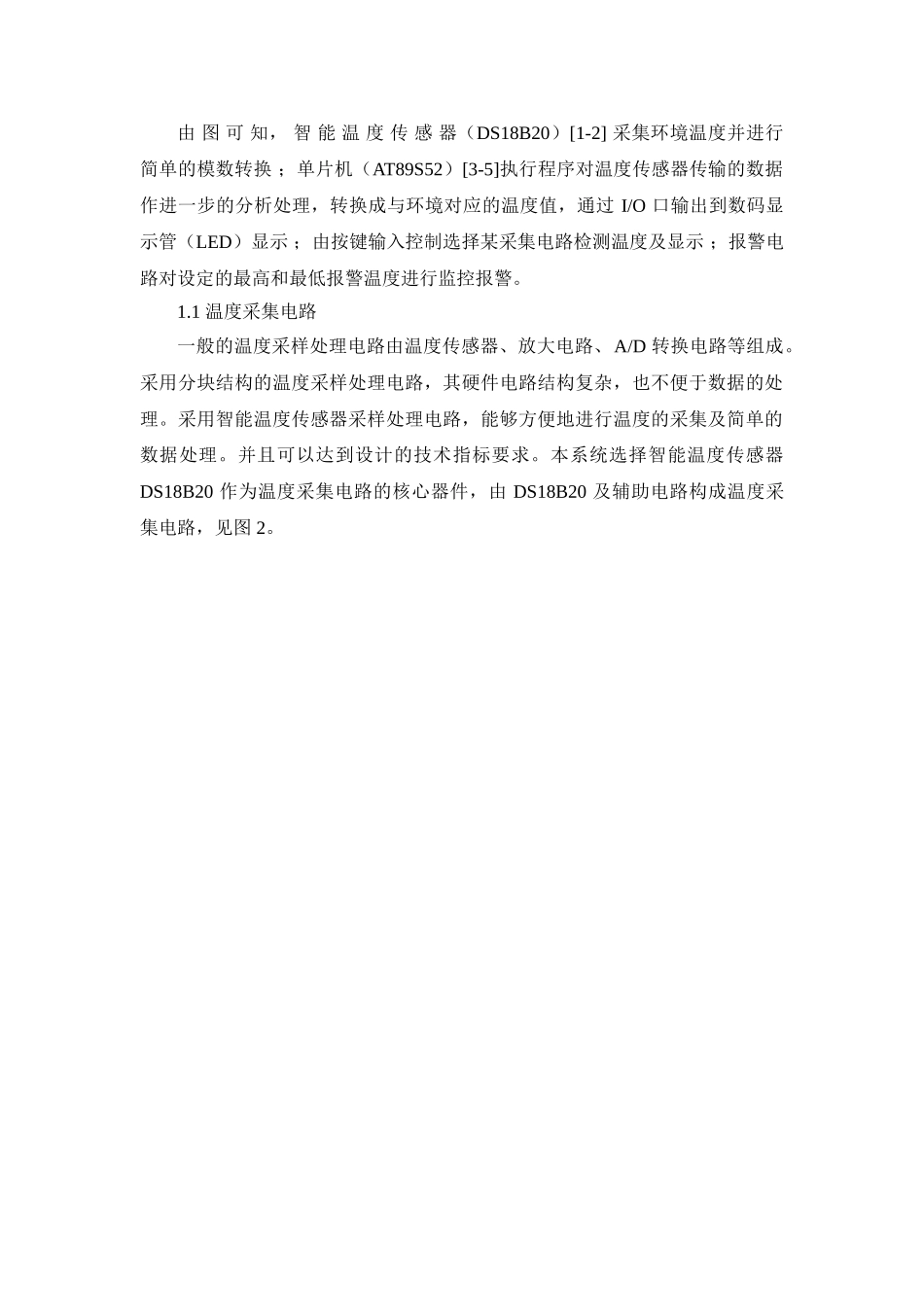

基于单片机的多路实用温度监测系统的设计与实现[摘要]目的研究一种基于AT89S52单片机的多路温度监测系统，用于监测环境温度。方法多路温度监测系统由主控制器、温度采集电路、温度显示电路、报警控制电路及键盘输入控制电路组成。系统利用单片机AT89S52做控制及数据处理器、智能温度传感器DS18B20做温度检测器、LED数码显示管做温度显示输出设备。结果系统经过测试，测温范围大（-50~+110℃），测量精度高（误差在1℃以内）。结论硬件电路比较简单，成本较低，读数显示直观，使用方便。[关键词]温度监测系统；温度传感器；单片机0前言温度是一种最基本的环境参数，与人们的生活息息相关，在工农业生产和日常生活及医疗环境中，对温度的测量及控制占据着极其重要地位。因此，研究温度的测量方法和装置具有重要的意义。温度测量的关键装置是温度传感器，温度传感器的发展经历了3个发展阶段：传统的分立式温度传感器；模拟集成温度传感器；智能集成温度传感器。目前，国际上新型温度传感器正从模拟式向数字式，从集成化向智能化、网络化的方向飞速发展。为此，本研究设计并开发了基于AT89S52单片机的多路温度监控系统。1多路温度监控系统硬件电路设计与实现按照系统设计功能的要求，系统由5个模块组成：主控制器、温度采集电路、温度显示电路、报警控制电路及键盘输入控制电路。数字式多路温度采集系统总体电路结构框图，见图1。图1多路温度监控系统结构框图由图可知，智能温度传感器（DS18B20）[1-2]采集环境温度并进行简单的模数转换；单片机（AT89S52）[3-5]执行程序对温度传感器传输的数据作进一步的分析处理，转换成与环境对应的温度值，通过I/O口输出到数码显示管（LED）显示；由按键输入控制选择某采集电路检测温度及显示；报警电路对设定的最高和最低报警温度进行监控报警。1.1温度采集电路一般的温度采样处理电路由温度传感器、放大电路、A/D转换电路等组成。采用分块结构的温度采样处理电路，其硬件电路结构复杂，也不便于数据的处理。采用智能温度传感器采样处理电路，能够方便地进行温度的采集及简单的数据处理。并且可以达到设计的技术指标要求。本系统选择智能温度传感器DS18B20作为温度采集电路的核心器件，由DS18B20及辅助电路构成温度采集电路，见图2。图中给出了2路温度采集电路，2只智能温度传感器DS18B20的信号输出端分别连接到单片机的P1.4、P1.5端，电阻R7、R8作为上拉电阻。工作时，由按键程序控制读取某智能温度传感器DS18B20采集的温度数据，送单片机处理。1.2单片机控制电路单片机控制电路核心是单片机芯片，附加上工作基本电路，就可以展开控制工作。AT89S52单片机[6-8]内部结构及主要性能特点：40个引脚，双列直插式封装；有4个8位I/O接口；有全双工增强型UART芯片，可编程串行通信；2个16位定时/计数器；5个中断源，2个中断优先级；有片内时钟振荡器（全静态工作方式，0~24MHz）；有128字节内部RAM，4KBFlashROM（可以擦除1000次以上，数据保存10年）；电源控制模式灵活（空闲模式、掉电模式，时钟可停止和恢复）AT89S52单片机正常工作时，必须连接基本电路。基本电路包括晶振电路和复位电路，见图3。1.3输入控制电路输入控制电路由按键及其接口构成，键盘是单片机最简单的输入设备。常用键盘分为独立式键盘和矩阵式键盘。本系统的输入控制简单，采用独立式键盘及接口电路。输入电路由2个按钮开关、2个10Ω的限流电阻组成；键扫描识别采用软件查询的方法。按键输入控制电路，见图4；各键功能，见表1。1.4显示电路显示电路采用LED数码管显示。LED数码显示管有静态显示方式和动态显示方式，本系统采用并行输出的静态显示方式，4个数码管的引脚a~g、dp分别接到单片机P0.0~P0.7的8个端口上，数码管的共阴极分别接到单片机的P2.0~O2.3端口上。显示电路结构图，见图5。由于4个数码管的数据引脚都是接在单片机的P0.0~P0.7端口上，只要4个数码管的共阴极是低电平，4个数码管就会显示相同的数字。而温度监控系统实际工作时，需要4个数码管同时显示不同的数，要实现4个数码管显示不同的数，就需要每次显示一个数码管，然后关闭，显示下一个数码管，直到4个逐个显示...
