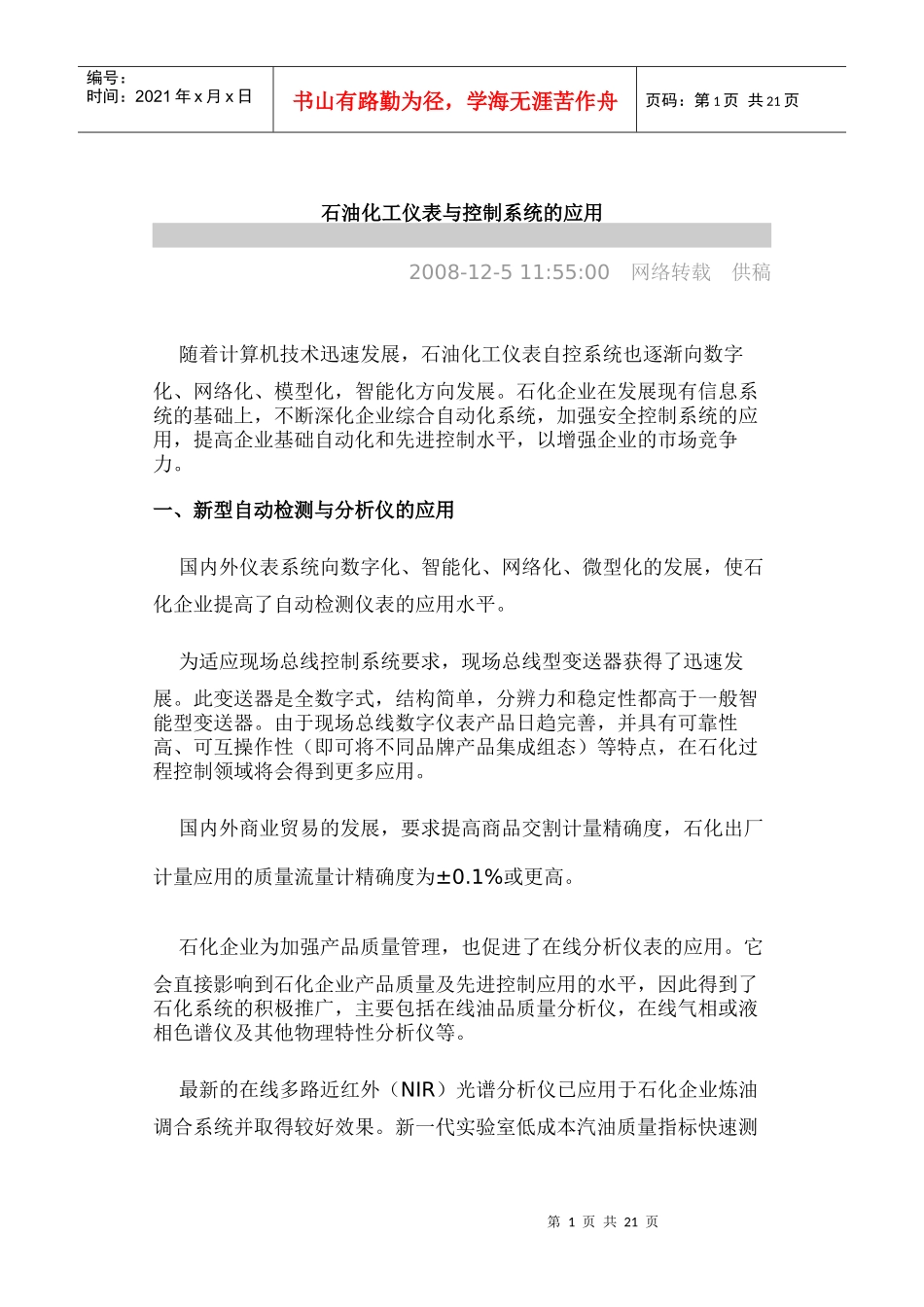

第1页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共21页石油化工仪表与控制系统的应用2008-12-511:55:00网络转载供稿随着计算机技术迅速发展，石油化工仪表自控系统也逐渐向数字化、网络化、模型化，智能化方向发展。石化企业在发展现有信息系统的基础上，不断深化企业综合自动化系统，加强安全控制系统的应用，提高企业基础自动化和先进控制水平，以增强企业的市场竞争力。一、新型自动检测与分析仪的应用国内外仪表系统向数字化、智能化、网络化、微型化的发展，使石化企业提高了自动检测仪表的应用水平。为适应现场总线控制系统要求，现场总线型变送器获得了迅速发展。此变送器是全数字式，结构简单，分辨力和稳定性都高于一般智能型变送器。由于现场总线数字仪表产品日趋完善，并具有可靠性高、可互操作性（即可将不同品牌产品集成组态）等特点，在石化过程控制领域将会得到更多应用。国内外商业贸易的发展，要求提高商品交割计量精确度，石化出厂计量应用的质量流量计精确度为±0.1%或更高。石化企业为加强产品质量管理，也促进了在线分析仪表的应用。它会直接影响到石化企业产品质量及先进控制应用的水平，因此得到了石化系统的积极推广，主要包括在线油品质量分析仪，在线气相或液相色谱仪及其他物理特性分析仪等。最新的在线多路近红外（NIR）光谱分析仪已应用于石化企业炼油调合系统并取得较好效果。新一代实验室低成本汽油质量指标快速测第2页共21页第1页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共21页定仪已成功应用于中石化杭州炼油厂等单位，受到了用户的好评。软测量技术发展也很快，主要用于解决石化企业部分分析检测难题。由于环境保护要求越来越高，环保仪表应用也增多，如在线烟气分析、综合水质分析仪、在线COD分析仪、DO分析仪及PH分析仪等。目前，石化企业在线分析仪表的需求很大，国产在线分析仪表与国外产品相比，存在一定差距。现在应用的大多数在线分析仪表是进口产品。石化对工厂维护工作越来越重视，特别是对预测维护保养问题更感兴趣。有些公司要求提供在线联机和实时传感系统，用于监控热交换器和加热炉的效率，振动和腐蚀及评估“健康“状况的指示器。采用具有诊断和预测维护保养能力的仪表与系统，可使现有设备的生产潜力增长1%～3%，同时非计划的维护保养费用可降低10%～30%。二、DCS与FCS应用水平有很大提高据不完全统计，我国石化、石油和化工系统共使用了近3000多套DCS，石化用的DCS约占近50%；由于计算机技术迅速发展，国内外出现了新一代DCS，其主要特点是采用开放性系统、容错的工业以太网和OPC等技术，从而解决了不同生产厂家DCS的互联，并可组成大规模的网络控制系统。据国外ARC公司最新调研的结果：全球DCS市场年增长率为6%。第3页共21页第2页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共21页（一）新一代DCS系统其主要特点如下：1．开放的网络结构采用WindowsNT标准操作系统，支持DDE/OPC。既可直接使用PC机通用的MS-Excel，VisualBasic编制报表，也可同在UNIX上运行的大型Oracle数据库进行数据交换。此外，还可提供系统接口和网络接口用于与不同厂家产品管理系统、设备管理系统和安全管理系统进行通信。2．高可靠性控制站采用多CPU冗余容错技术，可实现在任何故障及随机错误产生的情况下连续不间断控制；机柜采用微正压结构设计；I/O模件采用表面封装技术，具有1500VAC/分抗冲击性能。3．控制网络是容错以太网容错以太网特点是：在容错以太网节点间有4个通信路径、允许有1个通信路径故障、快速（1秒）检测和恢复时间、可在线增加和减少节点、对应用PC机完全透明、允许正常以太网结点接入、完全分布式结构没有主结点、快速100Mbps性能、传输介质为同轴电缆或第4页共21页第3页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共21页光纤。4．可扩展性具有构造大型实时过程信息网的拓扑结构，可构成多工段，多集控单元，全厂综合管理与控制综合信息自动化系统。石化企业的常减压、催化裂化、加氢裂化等炼油生产...
