野营饮用水全自动包装机说明书VIP免费

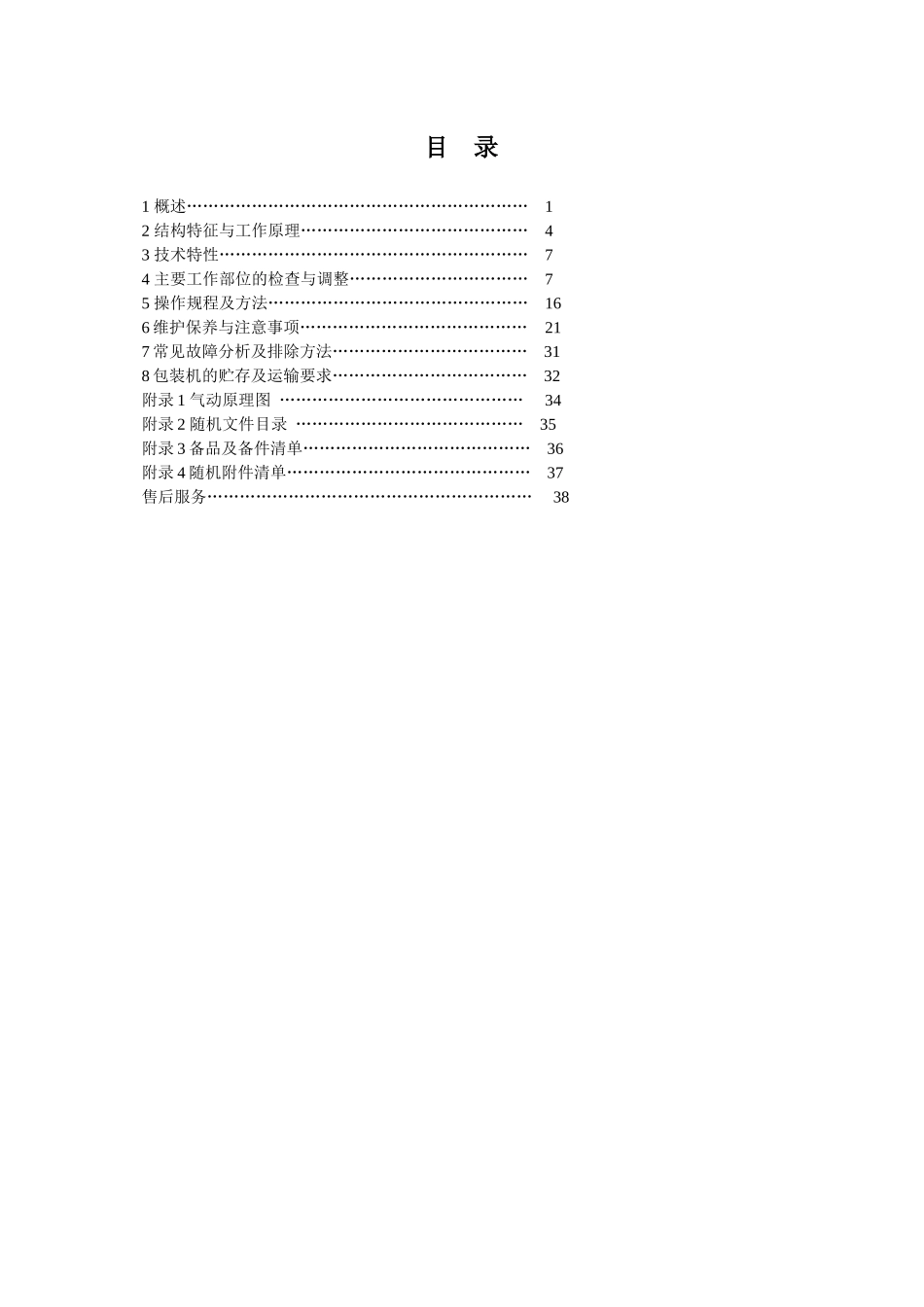

野营饮用水全自动包装机产品使用说明书目录1概述………………………………………………………12结构特征与工作原理……………………………………43技术特性…………………………………………………74主要工作部位的检查与调整……………………………75操作规程及方法…………………………………………166维护保养与注意事项……………………………………217常见故障分析及排除方法………………………………318包装机的贮存及运输要求………………………………32附录1气动原理图………………………………………34附录2随机文件目录……………………………………35附录3备品及备件清单……………………………………36附录4随机附件清单………………………………………37售后服务……………………………………………………38第1页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共45页1.概述1.1产品特点SYB-IIIA型全自动液体包装机采用全气动传动，微机控制，将制袋、充填、计量、封切、日期压印等过程一次完成，利用机器所配备的附件通过简单的组装即可实现单膜和复合膜的转换，实现完整图案、无气包装。1.1.1设计构思独特该包装机采用无电机全气动传动、各运动机构噪音小、使用寿命长、设计结构精巧、简单合理、体积小、重量轻。1.1.2PLC控制、操作简便整机运动系统由PLC进行程序控制、动作准确、可靠，操作简便。1.1.3液下封口无气包装该机采用了本公司独有的液下封口无气包装技术,不但杜绝了因袋中空气对水质的污染，而且减少了成品袋入背兜所不必要占有的空间。1.1.4采用光标定位和无光标膜袋长限定相结合光标定位系统，可实现包装袋的图案完整,使成品外形美观，因部队存在着使用无图案无色标印刷膜的可能性，所以，该机在拉膜气缸系统中又加入了限制拉膜长度的装置，以减少包材不必要的浪费。1.1.5包装膜的消毒装置该机在膜进入成形器之前设计了由飞利浦公司生产的4根紫外线消毒灯，以保证对膜进行可靠消毒，延长饮用水的保质期。1.1.6单膜与复合膜的转换该机成形器设有一活动机构，通过简单调整，即可实现纵封封合的第2页共45页第1页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共45页单膜与复合膜的转换。该机配有两套横封头和横封底，通过更换即可实现横封封合与切断方式的单膜与复合膜的转换。1.1.7活动部件的紧固考虑到分装挂车在三级路面上行驶所造成的颠簸与振动，该机在一些活动机构（装膜机构、膜张紧机构、纵封机构、拉膜机构）中，加入了设计精巧、简便可靠的紧固机构。1.1.8封口牢固、成品合格率高单膜封口承受静压力：250ml≥600N（JB/TQ53199-94的优等品为≥500N）500ml≥700N（JB/TQ53199-94的优等品为≥690N）复合膜封口承受静压力：250ml≥700N（JB/TQ53199-94的优等品为≥500N）500ml≥800N（JB/TQ53199-94的优等品为≥690N）成品袋合格率（主要指漏袋率）≥99.5%（JB/TQ53199-94的优等品为≥99%）1.1.9包装范围大通过调整横封机构的上下位置，即可实现250ml～500ml容量之间的无级调整。1.1.10展开、撤收时间短该机展开时间≤10分钟，撤收时间≤5分钟。1.2主要用途及适用范围1.2.1该机是针对野营饮用水分装挂车，并结合部队的使用要求，专门设计制造的适用于车载的饮用水包装机。第3页共45页第2页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共45页1.2.2该机适用于成卷的片状包装薄膜（PE单膜、PE/PET或PE/PA复合膜）的自动包装，包装袋形为枕式（背封）袋。1.3品种、规格250ml～500ml容量之间无级调整。PE单膜和PE/PET或PE/PA复合膜两种包装形式。1.4使用环境条件车内温度0℃～+46℃。1.5工作条件：1.5.1包装机对电源的要求输入电压：AC220±10%V50Hz总功率：1.4KW1.5.2包装机对压缩空气的要求：包装机气动元件工作需要压缩空气，空气压缩机的技术参数和压缩空气的质量是保证包装机正常工作的重要条件之一。压缩机启动压力≥0.7Mpa耗气量≥0.35m3/min压缩空气入口管径≥Φ10㎜1.5.3包装机对被包装物料（水）的要求物料（水）温度：0℃～50℃物料入口压力：0.08～0.15M...
