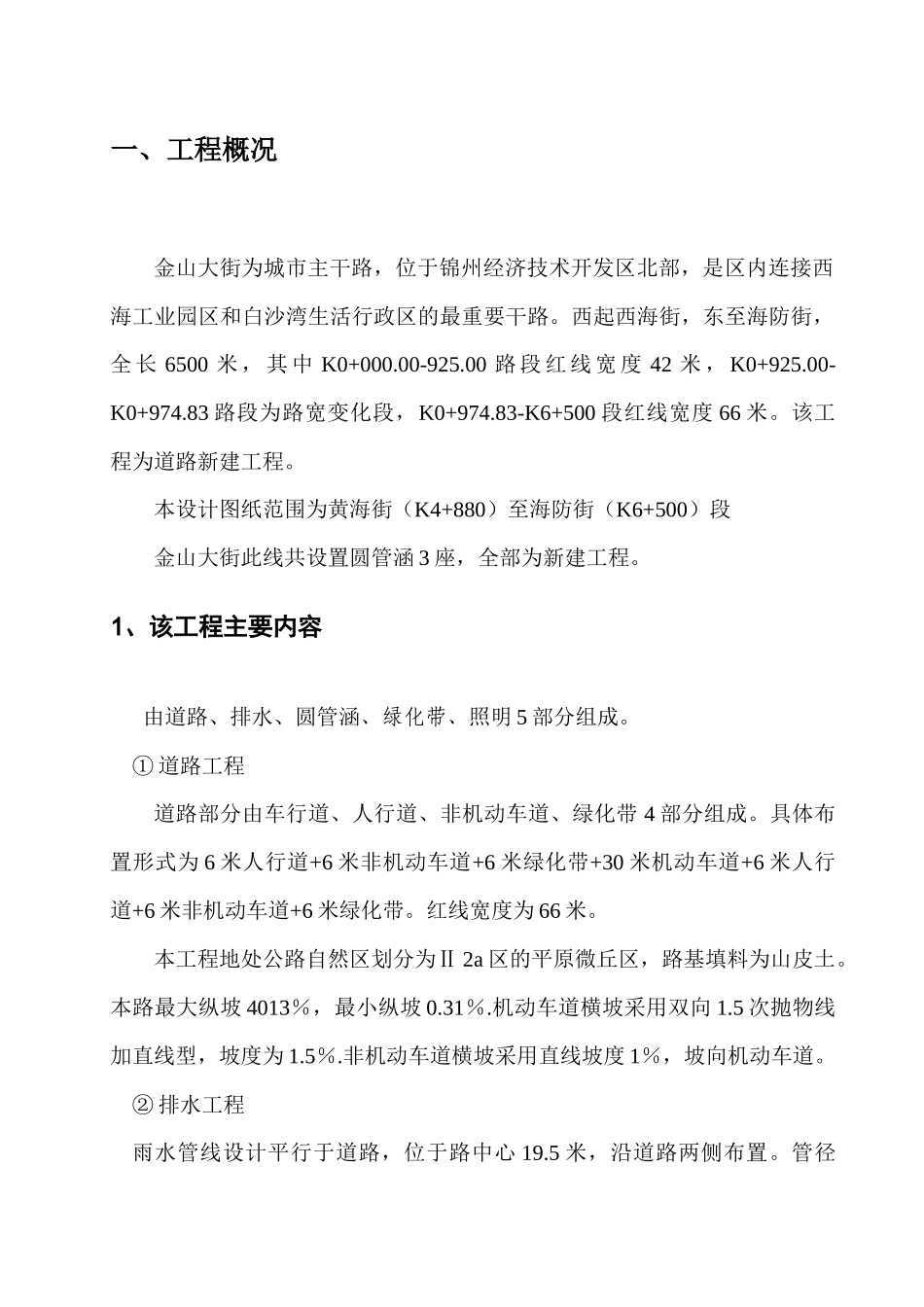

一、工程概况金山大街为城市主干路,位于锦州经济技术开发区北部,是区内连接西海工业园区和白沙湾生活行政区的最重要干路。西起西海街,东至海防街,全长6500米,其中K0+000.00-925.00路段红线宽度42米,K0+925.00-K0+974.83路段为路宽变化段,K0+974.83-K6+500段红线宽度66米。该工程为道路新建工程。本设计图纸范围为黄海街(K4+880)至海防街(K6+500)段金山大街此线共设置圆管涵3座,全部为新建工程。1、该工程主要内容由道路、排水、圆管涵、绿化带、照明5部分组成。①道路工程道路部分由车行道、人行道、非机动车道、绿化带4部分组成。具体布置形式为6米人行道+6米非机动车道+6米绿化带+30米机动车道+6米人行道+6米非机动车道+6米绿化带。红线宽度为66米。本工程地处公路自然区划分为Ⅱ2a区的平原微丘区,路基填料为山皮土。本路最大纵坡4013%,最小纵坡0.31%.机动车道横坡采用双向1.5次抛物线加直线型,坡度为1.5%.非机动车道横坡采用直线坡度1%,坡向机动车道。②排水工程雨水管线设计平行于道路,位于路中心19.5米,沿道路两侧布置。管径D400-D1200,最大设计坡度i=0.037,最小设计坡度i=0.002.污水管线设计平行于道路,位于路中心30米,沿道路两侧布置,收集污水。设计管径为D=400,i=0.037,最小设计坡度为i=0.002.。③圆管涵工程本段圆管涵共三座,分别位于K5+172.5,K5+477,K6+140处。采用钢筋混凝土承插管,基础为180度混凝土基础。出口采用锥型护坡。其中K5+172.5,K5+477采用满包加固。④照明线路花坛内布灯光源为400+250W双臂高压钠灯,平均布灯距离为40米,杆高10米,根据实际情况该路路灯双侧对称布灯,共44基。较大十字路口选用高杆灯照明,光源为400W*4泛光灯,杆高14米,共4基。外触发配灯。选用电业部门指定“制式”控制箱对路灯的开启进行控制,每个控制箱独立。⑤绿化工程本段路段两侧绿化带内宜种植灌木及地被植物,不得裸露土壤。灌木应选择花繁叶茂,花期长,生长健壮,耐修剪便于管理的植物。地被植物应选择茎叶茂密,生长势强,病虫害少和易管理的木本或草本观叶,观花植物。2、设计标准及主要技术指标①道路等级:城市主干路Ⅱ级②荷载等级:BZZ—100③计算行车速度:50km/h④路面类型:沥青混凝土路面3、道路结构车行道结构:4cm中粒式改性沥青混凝土(AC-16型)5cm中粒式沥青混凝土(AC-20)6cm粗粒式沥青混凝土(AC-25)洒粘层沥青(0.7~1.5升/平方米)20cm水泥稳定砂砾(厂拌,水泥重量比为5%,压实度98%以上)20cm水泥稳定砂砾(厂拌,水泥重量比为4%,压实度98%以上)20cm级配砂砾(压实度96%以上)碾压路床(压实度95%以上)人行道结构:6cm彩色人行步道砖3cmM7.5砂垫层15cm水泥稳定砂砾(5%)碾压路床混凝土步道砖要求:平衡抗压强度不小于30Mpa,单块最小值不小于25Mpa;平衡抗折强度不小于4Mpa,单块最小值不小于3.2Mpa;吸水率不大于9%;4、施工工期、质量标准施工工期:本工程施工工期(招标文件)为签订合同后70天完成。我公司计划按招标文件规定70天完成施工。质量标准:标书规定:合格我公司保证达到合格工程标准。5、编制依据(1)锦州经济技术开发区金山大街工程施工工程招标文件及施工图纸。(2)《城市道路路基工程施工及验收规范》(中华人民共和国行业标准GJJ44-91)。(3)《沥青路面施工及验收规范》(中华人民共和国行业标准GB50092-96)。(4)《市政道路工程质量检验评定标准》(中华人民共和国行业标准CJJ1-90)。(5)《市政排水管渠工程质量检验评定标准》(中华人民共和国行业标准CJJ3-90)。(6)《公路沥青路面施工技术规范》(JTGF40-2004)(7)《城市道路养护技术规范》(CJJ36-90)(8)《给排水管道工程施工及验收规范》(GB50268-97)(9)《电气装置安装工程接地装置施工及验收规范》(GB50168-92)(10)《电气装置安装工程电缆线路施工验收规范》(GB50168-92)(11)《城市中低压配电电网改造技术原则》(DL/T599-1996)(12)城市道路照明施工及验收标准(CJJ45-91)(13)《城市道路于桥梁施工验收规范》(14)我国现行的安全生产、文明施工及环境保护等有关规定。(15)本公司的人员、设备和施工任务状况。(16)...
