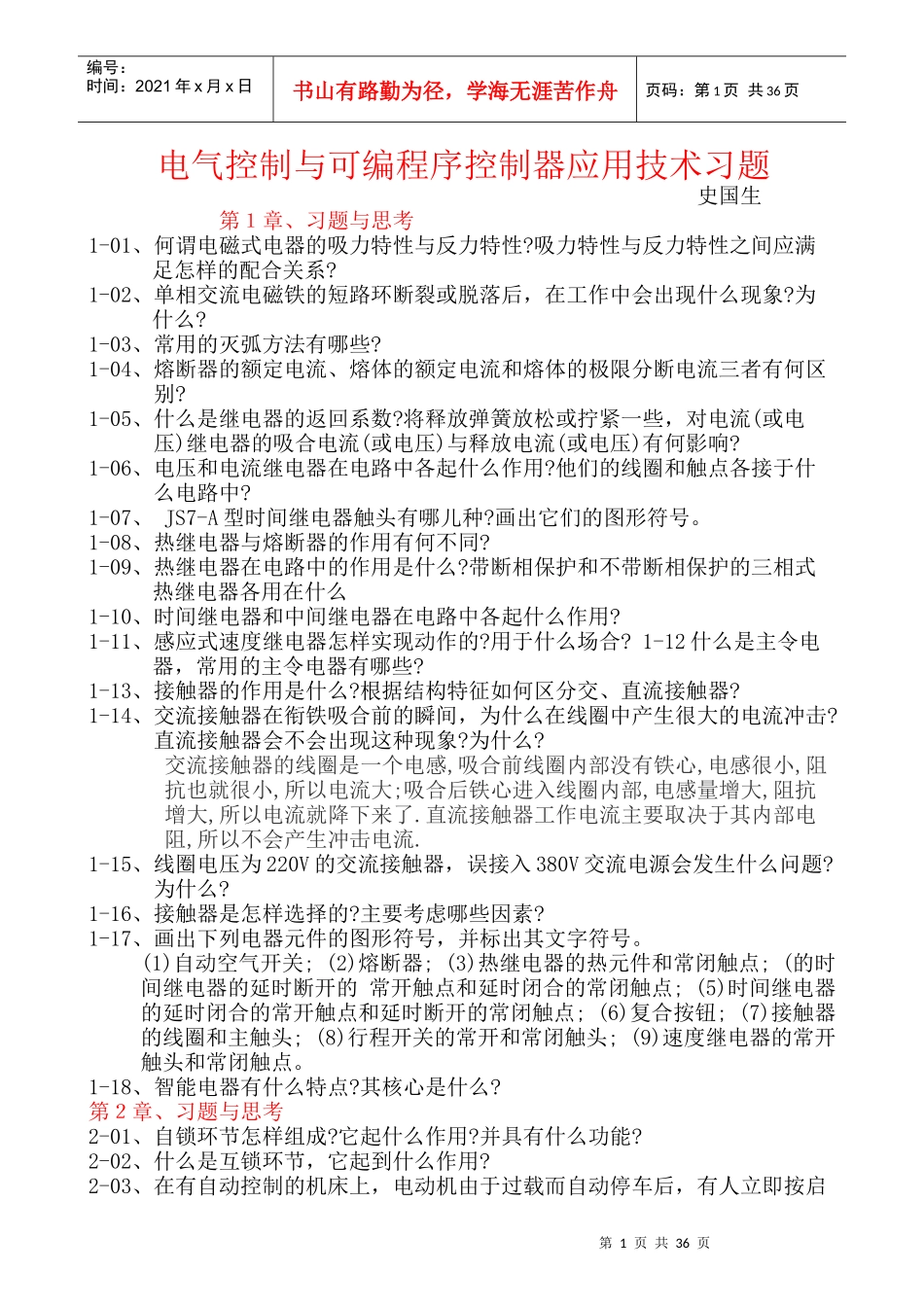

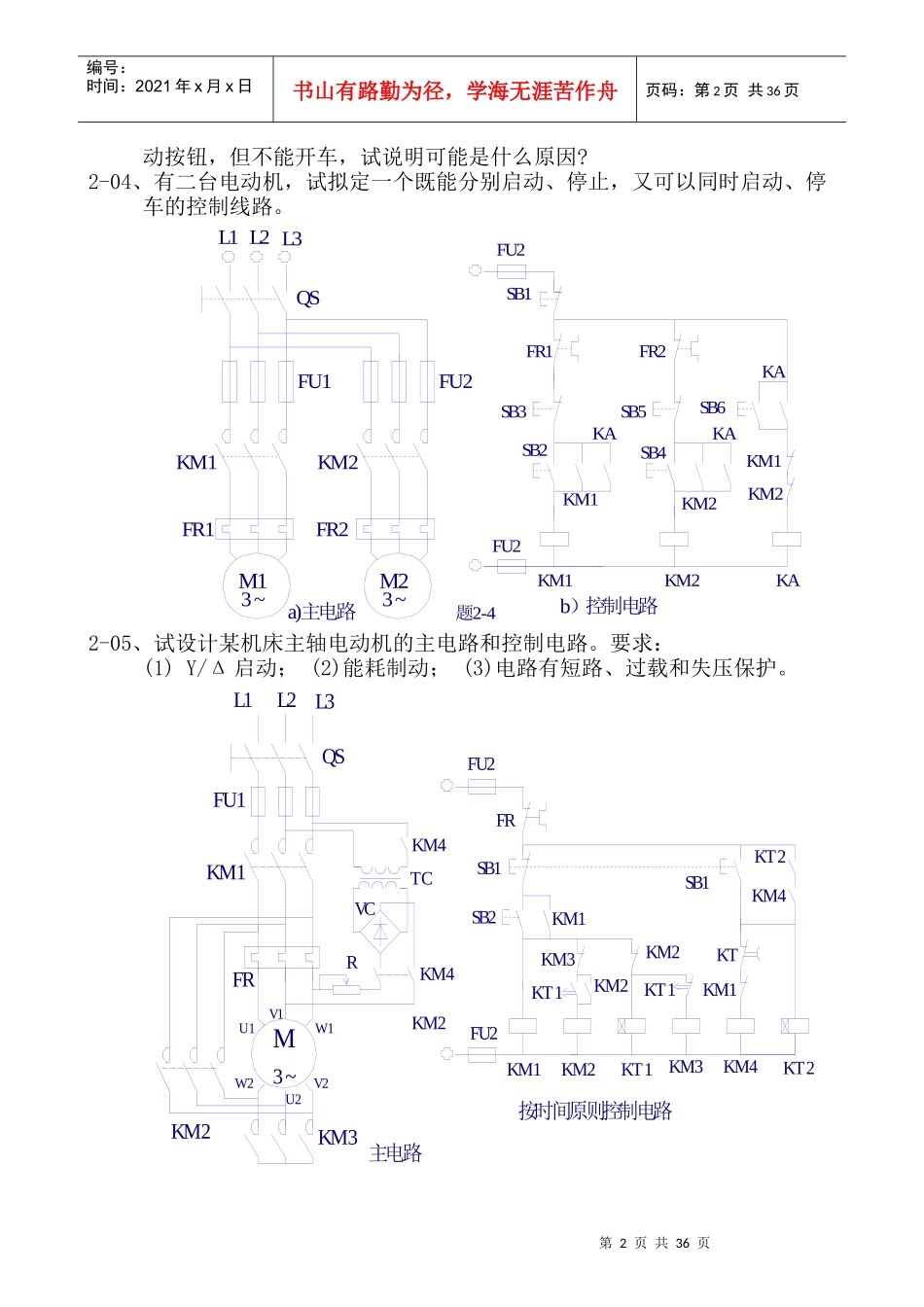

第1页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共36页电气控制与可编程序控制器应用技术习题史国生第１章、习题与思考1-01、何谓电磁式电器的吸力特性与反力特性?吸力特性与反力特性之间应满足怎样的配合关系?1-02、单相交流电磁铁的短路环断裂或脱落后，在工作中会出现什么现象?为什么?1-03、常用的灭弧方法有哪些?1-04、熔断器的额定电流、熔体的额定电流和熔体的极限分断电流三者有何区别?1-05、什么是继电器的返回系数?将释放弹簧放松或拧紧一些，对电流(或电压)继电器的吸合电流(或电压)与释放电流(或电压)有何影响?1-06、电压和电流继电器在电路中各起什么作用?他们的线圈和触点各接于什么电路中?1-07、JS7-A型时间继电器触头有哪儿种?画出它们的图形符号。1-08、热继电器与熔断器的作用有何不同?1-09、热继电器在电路中的作用是什么?带断相保护和不带断相保护的三相式热继电器各用在什么1-10、时间继电器和中间继电器在电路中各起什么作用?1-11、感应式速度继电器怎样实现动作的?用于什么场合?1-12什么是主令电器，常用的主令电器有哪些?1-13、接触器的作用是什么?根据结构特征如何区分交、直流接触器?1-14、交流接触器在衔铁吸合前的瞬间，为什么在线圈中产生很大的电流冲击?直流接触器会不会出现这种现象?为什么?交流接触器的线圈是一个电感,吸合前线圈内部没有铁心,电感很小,阻抗也就很小,所以电流大;吸合后铁心进入线圈内部,电感量增大,阻抗增大,所以电流就降下来了.直流接触器工作电流主要取决于其内部电阻,所以不会产生冲击电流.1-15、线圈电压为220V的交流接触器，误接入380V交流电源会发生什么问题?为什么?1-16、接触器是怎样选择的?主要考虑哪些因素?1-17、画出下列电器元件的图形符号，并标出其文字符号。(1)自动空气开关;(2)熔断器;(3)热继电器的热元件和常闭触点;(的时间继电器的延时断开的常开触点和延时闭合的常闭触点;(5)时间继电器的延时闭合的常开触点和延时断开的常闭触点;(6)复合按钮;(7)接触器的线圈和主触头;(8)行程开关的常开和常闭触头;(9)速度继电器的常开触头和常闭触点。1-18、智能电器有什么特点?其核心是什么?第２章、习题与思考2-01、自锁环节怎样组成?它起什么作用?并具有什么功能?2-02、什么是互锁环节，它起到什么作用?2-03、在有自动控制的机床上，电动机由于过载而自动停车后，有人立即按启第2页共36页第1页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共36页动按钮，但不能开车，试说明可能是什么原因?2-04、有二台电动机，试拟定一个既能分别启动、停止，又可以同时启动、停车的控制线路。2-05、试设计某机床主轴电动机的主电路和控制电路。要求：(1)Y/Δ启动；(2)能耗制动；(3)电路有短路、过载和失压保护。FR1KM1SB6QSFU1L1L3L2M13~a)主电路KM1SB3KASB1FU2FR1FU2KM2b）控制电路KM1KAKAKASB2KM2KM2KM1SB4FR2FU2M23~KM2SB52-4题FR2FRQSFU1L1L3L2M3~主电路KM1KM2KM4SB1按时间原则控制电路KM4KM4RVCTCKM1KTKM4KT2KT2KT1KT1KM1KM2KT1KM2KM3SB1FU2KM3FRFU2KM2KM1SB2U2V2W2KM3KM2V1W1U1第3页共36页第2页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共36页2-06、设计一个控制电路，要求第一台电机启动运行3s后，第二台电机才能自行启动，运行8s后，第一台电机停转，同时第三台电机启动，运行5s后，电动机全部断电。2-07、设计一个鼠笼型电动机的控制电路，要求：(１)既能点动又能连续运转；(2)停止时采用反接制动；(3)能在两处进行启动和制动。2-08、试设计一个往复运动的主电路和控制电路。要求：(1)向前运动到位停留一段时间再返回；(2)返回到位立即向前；(3)电路具有短路、过载和失压保护。3S2-6题KM2KT3KM3SB1FU2FR1FU2KM1控制电路KM3SB2KM2KT2KT1KT3KT2FR2FR35S8SSB3KT2KT1FRQSFUL1L3L2M3~主电路KM2KM2KM2SB1甲FU2FRFU2n控制电路KM1SB3乙KM1KM2KM1KSKSSB1乙KASB3甲KASB2乙SB2甲2-07题KM2第4页共36页第3页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共36页2-0９、在电动机的主电路中既然装有熔断器，为什么还...
