基于MasterCAM的彩显模具数控加工应用研究VIP免费

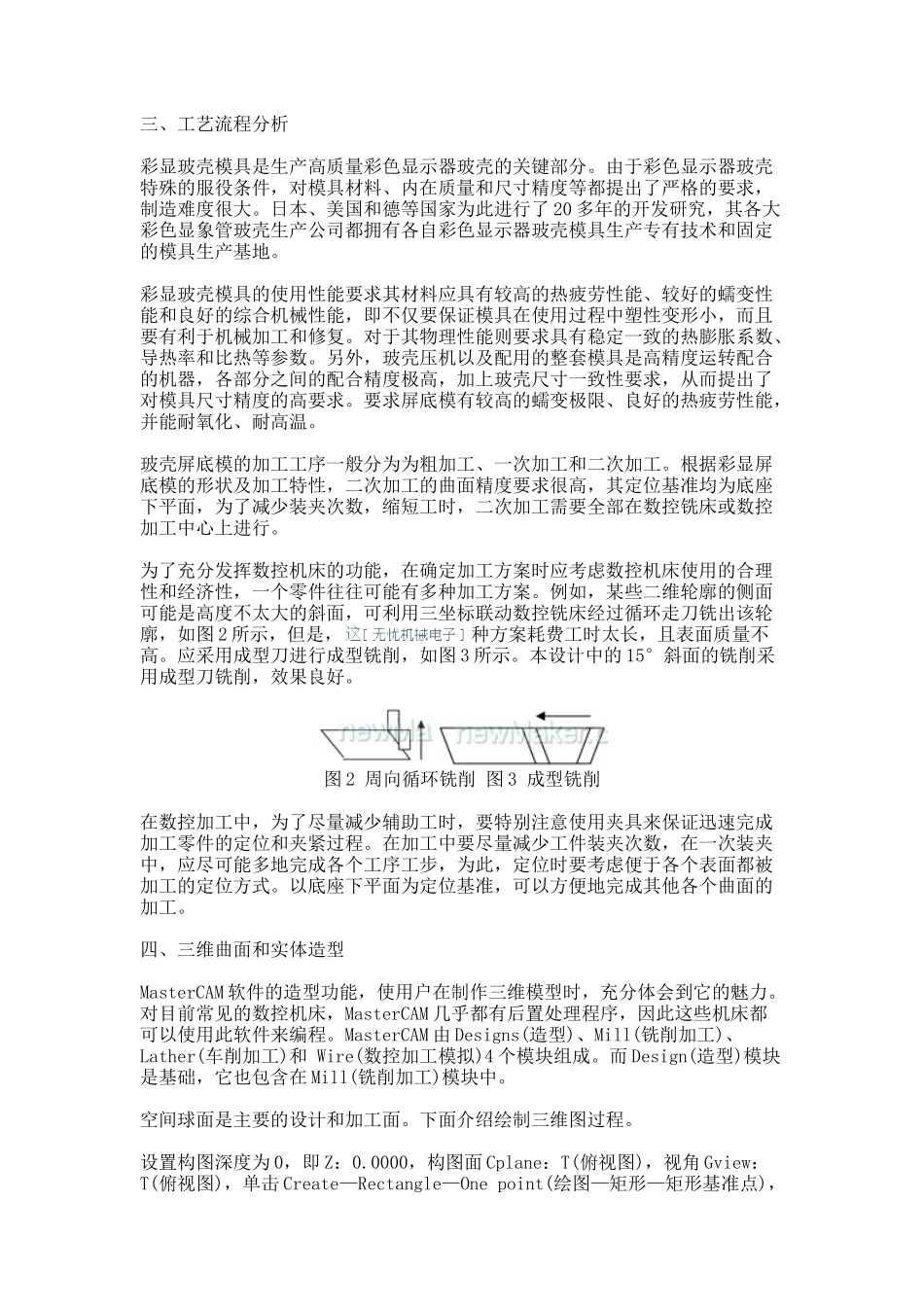

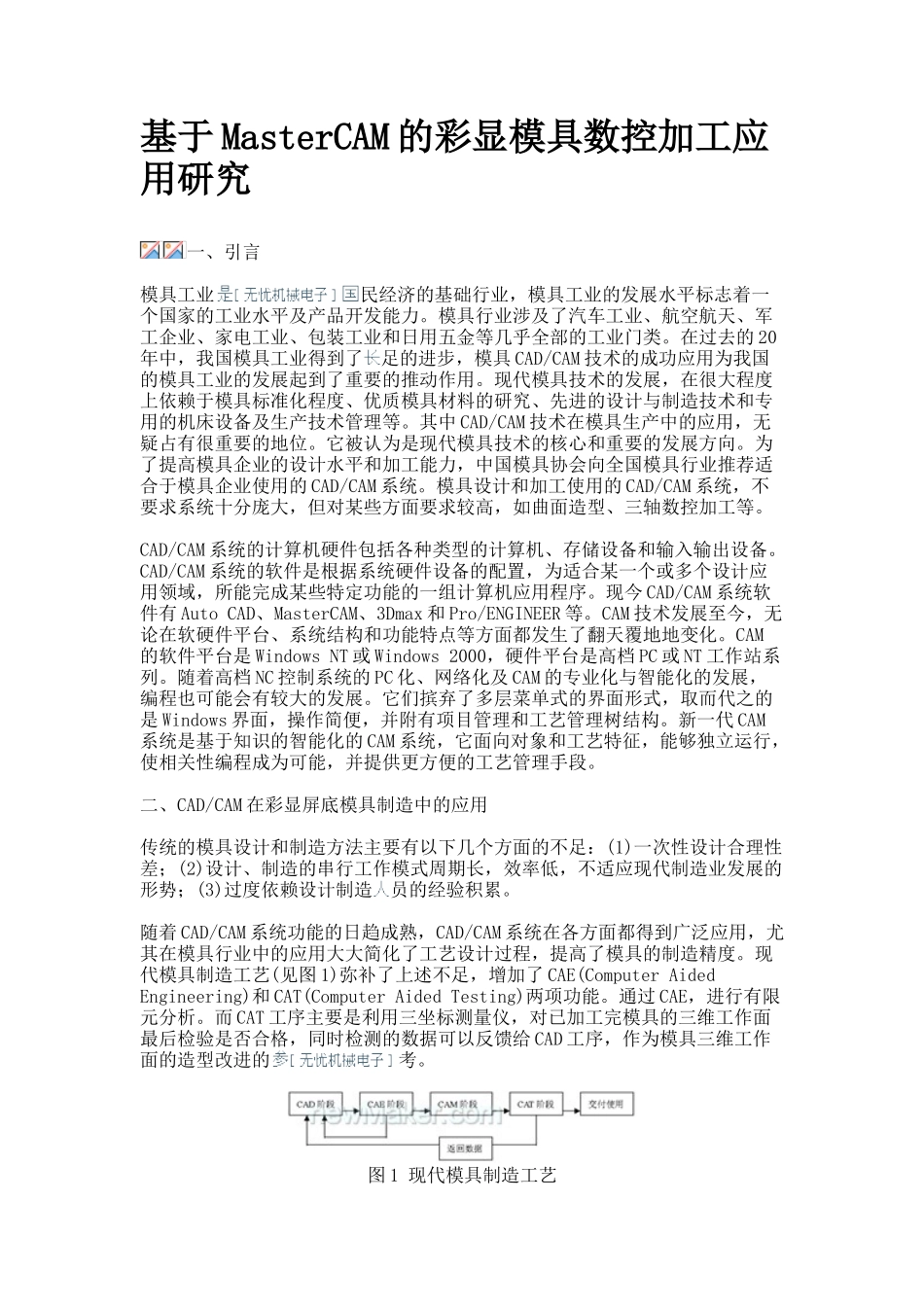

基于MasterCAM的彩显模具数控加工应用研究一、引言模具工业民经济的基础行业，模具工业的发展水平标志着一个国家的工业水平及产品开发能力。模具行业涉及了汽车工业、航空航天、军工企业、家电工业、包装工业和日用五金等几乎全部的工业门类。在过去的20年中，我国模具工业得到了足的进步，模具CAD/CAM技术的成功应用为我国的模具工业的发展起到了重要的推动作用。现代模具技术的发展，在很大程度上依赖于模具标准化程度、优质模具材料的研究、先进的设计与制造技术和专用的机床设备及生产技术管理等。其中CAD/CAM技术在模具生产中的应用，无疑占有很重要的地位。它被认为是现代模具技术的核心和重要的发展方向。为了提高模具企业的设计水平和加工能力，中国模具协会向全国模具行业推荐适合于模具企业使用的CAD/CAM系统。模具设计和加工使用的CAD/CAM系统，不要求系统十分庞大，但对某些方面要求较高，如曲面造型、三轴数控加工等。CAD/CAM系统的计算机硬件包括各种类型的计算机、存储设备和输入输出设备。CAD/CAM系统的软件是根据系统硬件设备的配置，为适合某一个或多个设计应用领域，所能完成某些特定功能的一组计算机应用程序。现今CAD/CAM系统软件有AutoCAD、MasterCAM、3Dmax和Pro/ENGINEER等。CAM技术发展至今，无论在软硬件平台、系统结构和功能特点等方面都发生了翻天覆地地变化。CAM的软件平台是WindowsNT或Windows2000，硬件平台是高档PC或NT工作站系列。随着高档NC控制系统的PC化、网络化及CAM的专业化与智能化的发展，编程也可能会有较大的发展。它们摈弃了多层菜单式的界面形式，取而代之的是Windows界面，操作简便，并附有项目管理和工艺管理树结构。新一代CAM系统是基于知识的智能化的CAM系统，它面向对象和工艺特征，能够独立运行，使相关性编程成为可能，并提供更方便的工艺管理手段。二、CAD/CAM在彩显屏底模具制造中的应用传统的模具设计和制造方法主要有以下几个方面的不足：(1)一次性设计合理性差；(2)设计、制造的串行工作模式周期长，效率低，不适应现代制造业发展的形势；(3)过度依赖设计制造员的经验积累。随着CAD/CAM系统功能的日趋成熟，CAD/CAM系统在各方面都得到广泛应用，尤其在模具行业中的应用大大简化了工艺设计过程，提高了模具的制造精度。现代模具制造工艺(见图1)弥补了上述不足，增加了CAE(ComputerAidedEngineering)和CAT(ComputerAidedTesting)两项功能。通过CAE，进行有限元分析。而CAT工序主要是利用三坐标测量仪，对已加工完模具的三维工作面最后检验是否合格，同时检测的数据可以反馈给CAD工序，作为模具三维工作面的造型改进的考。图1现代模具制造工艺三、工艺流程分析彩显玻壳模具是生产高质量彩色显示器玻壳的关键部分。由于彩色显示器玻壳特殊的服役条件，对模具材料、内在质量和尺寸精度等都提出了严格的要求，制造难度很大。日本、美国和德等国家为此进行了20多年的开发研究，其各大彩色显象管玻壳生产公司都拥有各自彩色显示器玻壳模具生产专有技术和固定的模具生产基地。彩显玻壳模具的使用性能要求其材料应具有较高的热疲劳性能、较好的蠕变性能和良好的综合机械性能，即不仅要保证模具在使用过程中塑性变形小，而且要有利于机械加工和修复。对于其物理性能则要求具有稳定一致的热膨胀系数、导热率和比热等参数。另外，玻壳压机以及配用的整套模具是高精度运转配合的机器，各部分之间的配合精度极高，加上玻壳尺寸一致性要求，从而提出了对模具尺寸精度的高要求。要求屏底模有较高的蠕变极限、良好的热疲劳性能，并能耐氧化、耐高温。玻壳屏底模的加工工序一般分为为粗加工、一次加工和二次加工。根据彩显屏底模的形状及加工特性，二次加工的曲面精度要求很高，其定位基准均为底座下平面，为了减少装夹次数，缩短工时，二次加工需要全部在数控铣床或数控加工中心上进行。为了充分发挥数控机床的功能，在确定加工方案时应考虑数控机床使用的合理性和经济性，一个零件往往可能有多种加工方案。例如，某些二维轮廓的侧面可能是高度不太大的斜面，可利用三坐标联动数控铣床经过循环走刀铣出该轮廓，如图2所示，但是，种方案耗费...
