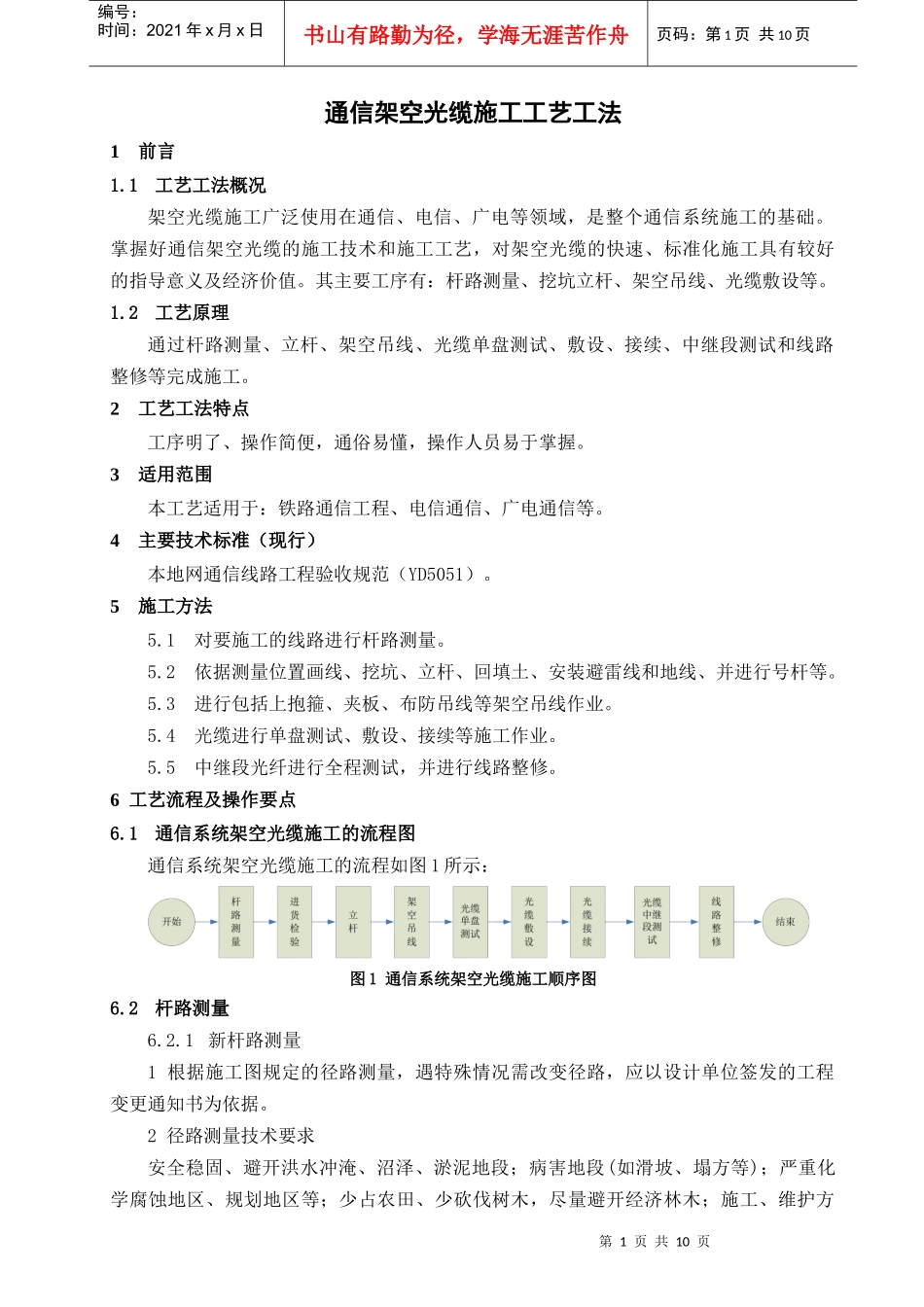

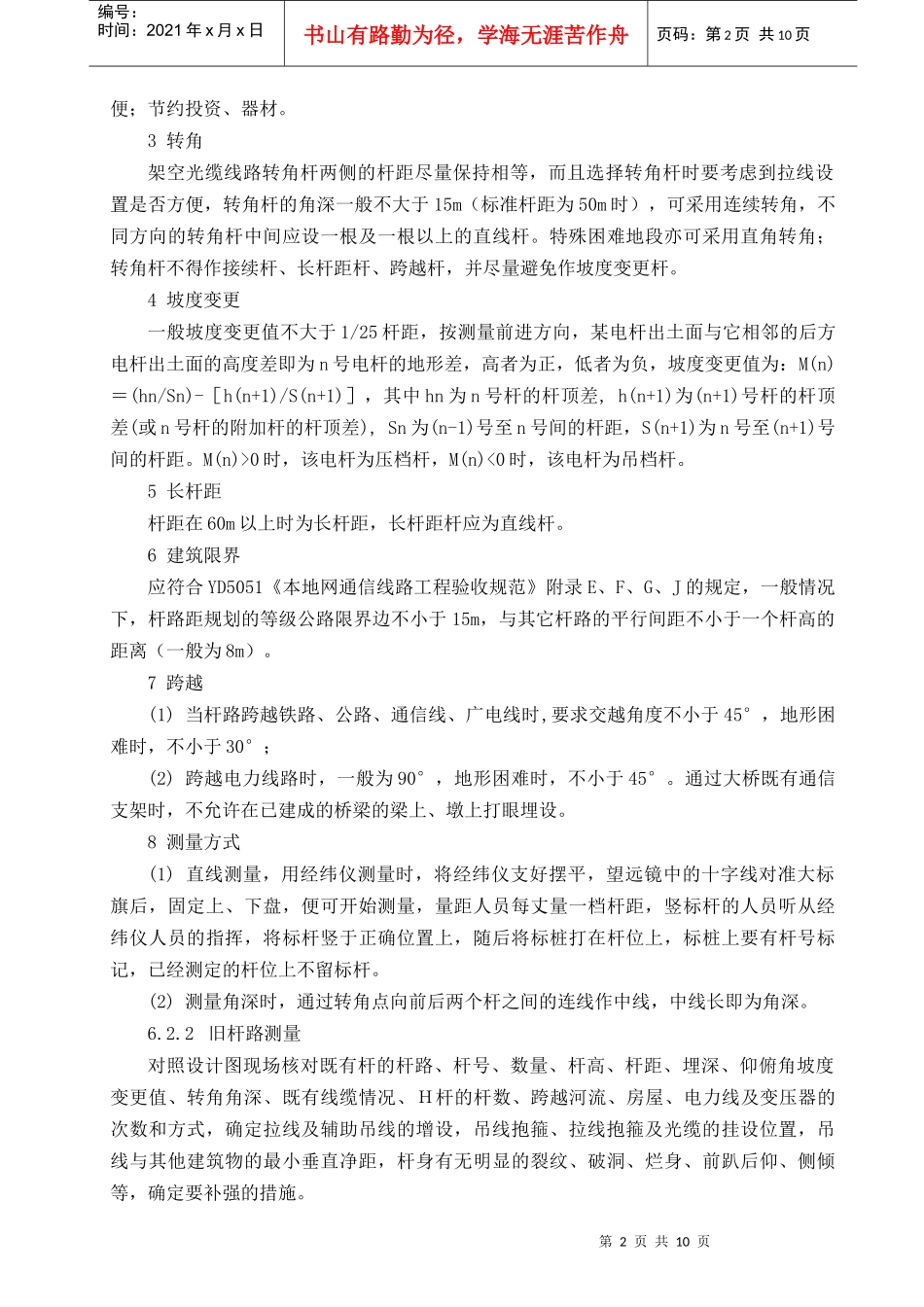

第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页通信架空光缆施工工艺工法1前言1.1工艺工法概况架空光缆施工广泛使用在通信、电信、广电等领域，是整个通信系统施工的基础。掌握好通信架空光缆的施工技术和施工工艺，对架空光缆的快速、标准化施工具有较好的指导意义及经济价值。其主要工序有：杆路测量、挖坑立杆、架空吊线、光缆敷设等。1.2工艺原理通过杆路测量、立杆、架空吊线、光缆单盘测试、敷设、接续、中继段测试和线路整修等完成施工。2工艺工法特点工序明了、操作简便，通俗易懂，操作人员易于掌握。3适用范围本工艺适用于：铁路通信工程、电信通信、广电通信等。4主要技术标准（现行）本地网通信线路工程验收规范（YD5051）。5施工方法5.1对要施工的线路进行杆路测量。5.2依据测量位置画线、挖坑、立杆、回填土、安装避雷线和地线、并进行号杆等。5.3进行包括上抱箍、夹板、布防吊线等架空吊线作业。5.4光缆进行单盘测试、敷设、接续等施工作业。5.5中继段光纤进行全程测试，并进行线路整修。6工艺流程及操作要点6.1通信系统架空光缆施工的流程图通信系统架空光缆施工的流程如图1所示：图1通信系统架空光缆施工顺序图6.2杆路测量6.2.1新杆路测量1根据施工图规定的径路测量，遇特殊情况需改变径路，应以设计单位签发的工程变更通知书为依据。2径路测量技术要求安全稳固、避开洪水冲淹、沼泽、淤泥地段；病害地段(如滑坡、塌方等)；严重化学腐蚀地区、规划地区等；少占农田、少砍伐树木，尽量避开经济林木；施工、维护方第2页共10页第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页便；节约投资、器材。3转角架空光缆线路转角杆两侧的杆距尽量保持相等，而且选择转角杆时要考虑到拉线设置是否方便，转角杆的角深一般不大于15m（标准杆距为50m时），可采用连续转角，不同方向的转角杆中间应设一根及一根以上的直线杆。特殊困难地段亦可采用直角转角；转角杆不得作接续杆、长杆距杆、跨越杆，并尽量避免作坡度变更杆。4坡度变更一般坡度变更值不大于1/25杆距，按测量前进方向，某电杆出土面与它相邻的后方电杆出土面的高度差即为n号电杆的地形差，高者为正，低者为负，坡度变更值为：M(n)＝(hn/Sn)-［h(n+1)/S(n+1)］，其中hn为n号杆的杆顶差,h(n+1)为(n+1)号杆的杆顶差(或n号杆的附加杆的杆顶差),Sn为(n-1)号至n号间的杆距，S(n+1)为n号至(n+1)号间的杆距。M(n)>0时，该电杆为压档杆，M(n)<0时，该电杆为吊档杆。5长杆距杆距在60m以上时为长杆距，长杆距杆应为直线杆。6建筑限界应符合YD5051《本地网通信线路工程验收规范》附录E、F、G、J的规定，一般情况下，杆路距规划的等级公路限界边不小于15m，与其它杆路的平行间距不小于一个杆高的距离（一般为8m）。7跨越(1)当杆路跨越铁路、公路、通信线、广电线时,要求交越角度不小于45°，地形困难时，不小于30°；(2)跨越电力线路时，一般为90°，地形困难时，不小于45°。通过大桥既有通信支架时，不允许在已建成的桥梁的梁上、墩上打眼埋设。8测量方式(1)直线测量，用经纬仪测量时，将经纬仪支好摆平，望远镜中的十字线对准大标旗后，固定上、下盘，便可开始测量，量距人员每丈量一档杆距，竖标杆的人员听从经纬仪人员的指挥，将标杆竖于正确位置上，随后将标桩打在杆位上，标桩上要有杆号标记，已经测定的杆位上不留标杆。(2)测量角深时，通过转角点向前后两个杆之间的连线作中线，中线长即为角深。6.2.2旧杆路测量对照设计图现场核对既有杆的杆路、杆号、数量、杆高、杆距、埋深、仰俯角坡度变更值、转角角深、既有线缆情况、Ｈ杆的杆数、跨越河流、房屋、电力线及变压器的次数和方式，确定拉线及辅助吊线的增设，吊线抱箍、拉线抱箍及光缆的挂设位置，吊线与其他建筑物的最小垂直净距，杆身有无明显的裂纹、破洞、烂身、前趴后仰、侧倾等，确定要补强的措施。第3页共10页第2页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共10页6.2.3线路调查调查沿线地形地貌、交通气候、当地劳动力情况，电杆、钢绞线、光缆的...
