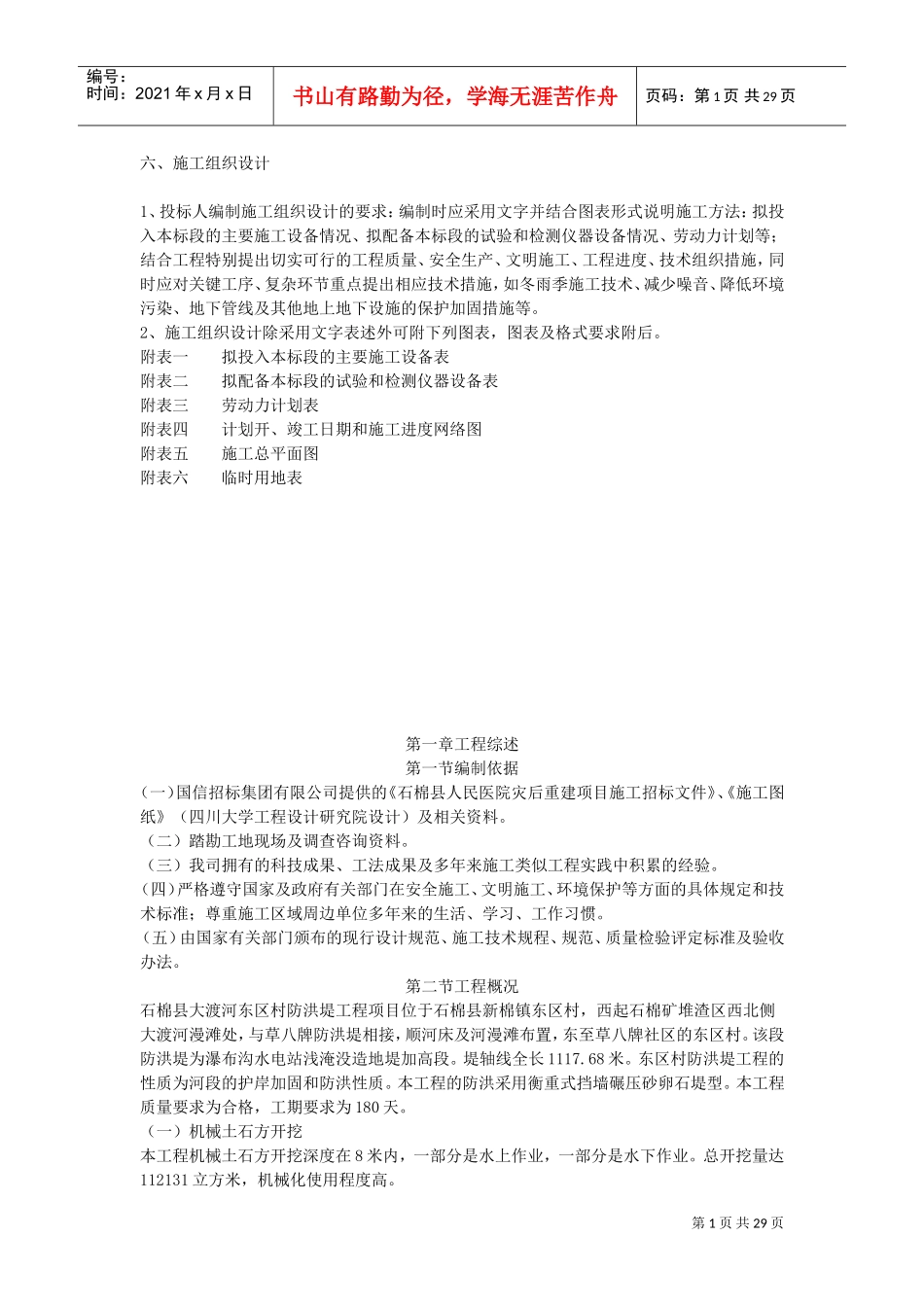

第1页共29页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共29页六、施工组织设计1、投标人编制施工组织设计的要求：编制时应采用文字并结合图表形式说明施工方法：拟投入本标段的主要施工设备情况、拟配备本标段的试验和检测仪器设备情况、劳动力计划等；结合工程特别提出切实可行的工程质量、安全生产、文明施工、工程进度、技术组织措施，同时应对关键工序、复杂环节重点提出相应技术措施，如冬雨季施工技术、减少噪音、降低环境污染、地下管线及其他地上地下设施的保护加固措施等。2、施工组织设计除采用文字表述外可附下列图表，图表及格式要求附后。附表一拟投入本标段的主要施工设备表附表二拟配备本标段的试验和检测仪器设备表附表三劳动力计划表附表四计划开、竣工日期和施工进度网络图附表五施工总平面图附表六临时用地表第一章工程综述第一节编制依据（一）国信招标集团有限公司提供的《石棉县人民医院灾后重建项目施工招标文件》、《施工图纸》（四川大学工程设计研究院设计）及相关资料。（二）踏勘工地现场及调查咨询资料。（三）我司拥有的科技成果、工法成果及多年来施工类似工程实践中积累的经验。（四）严格遵守国家及政府有关部门在安全施工、文明施工、环境保护等方面的具体规定和技术标准；尊重施工区域周边单位多年来的生活、学习、工作习惯。（五）由国家有关部门颁布的现行设计规范、施工技术规程、规范、质量检验评定标准及验收办法。第二节工程概况石棉县大渡河东区村防洪堤工程项目位于石棉县新棉镇东区村，西起石棉矿堆渣区西北侧大渡河漫滩处，与草八牌防洪堤相接，顺河床及河漫滩布置，东至草八牌社区的东区村。该段防洪堤为瀑布沟水电站浅淹没造地堤加高段。堤轴线全长1117.68米。东区村防洪堤工程的性质为河段的护岸加固和防洪性质。本工程的防洪采用衡重式挡墙碾压砂卵石堤型。本工程质量要求为合格，工期要求为180天。（一）机械土石方开挖本工程机械土石方开挖深度在8米内，一部分是水上作业，一部分是水下作业。总开挖量达112131立方米，机械化使用程度高。第2页共29页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共29页（二）防洪堤堤型及堤顶本工程防洪堤挡墙顶宽1.2M，防洪堤挡墙迎水面坡比1：1.15；背水面坡上墙坡比1：0.35,下墙坡坡比1：0.30,埋石砼挡墙成型后以砂卵石按1：1.5的坡比碾压密实。沿堤长方向齿墙、基础、挡墙及路面每10米设沉降缝并对齐，缝宽2㎝,期间设一道“651”P型橡胶止水带一道，2㎝厚沥青泡沫板填充，迎水面用5㎝厚沥青砂浆封堵。堤顶考虑防洪抢险、观测、行人观光、绿化等要求，防洪堤堤顶宽采用6.5M，其中人行道宽2.00米，采用10㎝厚C20砼路面，横向坡比2%向河，绿化带宽4.5米，绿化带横向坡比1：3.0。堤后接公路。人行道路面砼每10米设横缝，缝宽2㎝,与挡墙、齿槽、基础横缝对齐设置。（三）防洪堤护坡人行道高程以上按1：3.0的坡度采用EM3草皮加筋垫（固土网垫）并置草绿化护坡。（四）防冲齿墙本工程防冲齿墙坡墙按1：1开挖土石方后，其下部采用砂卵石碾压回填，其上部采用抛大块石碾压回填密实护脚，具体抛填碾压高程随设计高程进行。防冲齿墙墙身采用C20砼现浇。底部宽度为1.00米，其深度一般为2米，具体以设计为准。（五）防洪堤基础防洪堤基础厚1.5米，采用C20砼浇筑。砼基础每隔10米设置分缝，分缝位置与堤身齿寺。（六）穿堤涵洞为了在暴雨及洪水期间排除保护区内雨水、生活污水工业废水等，在防洪上共设置3处穿堤涵洞。涵洞底板和顶板采用C25钢筋砼。坡度为3%，坡向大渡河，出口坡度与挡墙迎水面坡度一致。（七）沉降缝与止水本工程防洪堤基础、防冲齿墙、堤身、堤顶、路面均设沉降横缝，间距均为10米对齐。缝内用651P型橡胶止水带，沥青泡沫板填充，表面用5㎝沥青砂浆护面。（八）PVC塑料管排水在堤顶高程下1米处设第一排排水管，其下2米设第二排排水管，在第二排排水管下2.5米设第三排排水管，第三排排水管下3米设第四排排水管。排水管采用PVC塑料管。排水孔直径100㎜,横向坡向大渡河3%，在排水孔后垫2层无纺透水工程布，面积为50㎝*50㎝。无纺透水工程...
