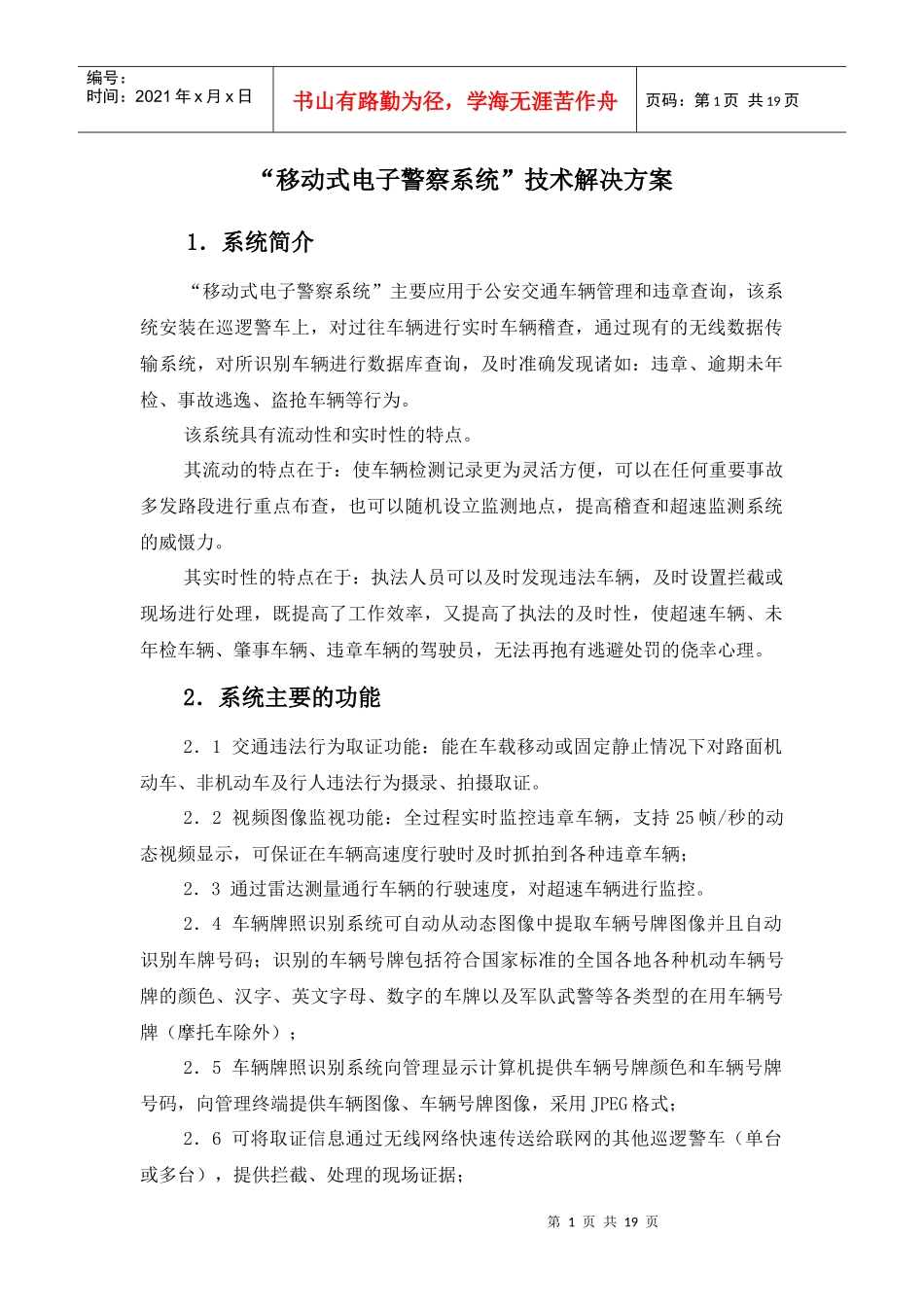

第1页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共19页“移动式电子警察系统”技术解决方案1．系统简介“移动式电子警察系统”主要应用于公安交通车辆管理和违章查询，该系统安装在巡逻警车上，对过往车辆进行实时车辆稽查，通过现有的无线数据传输系统，对所识别车辆进行数据库查询，及时准确发现诸如：违章、逾期未年检、事故逃逸、盗抢车辆等行为。该系统具有流动性和实时性的特点。其流动的特点在于：使车辆检测记录更为灵活方便，可以在任何重要事故多发路段进行重点布查，也可以随机设立监测地点，提高稽查和超速监测系统的威慑力。其实时性的特点在于：执法人员可以及时发现违法车辆，及时设置拦截或现场进行处理，既提高了工作效率，又提高了执法的及时性，使超速车辆、未年检车辆、肇事车辆、违章车辆的驾驶员，无法再抱有逃避处罚的侥幸心理。2．系统主要的功能2．1交通违法行为取证功能：能在车载移动或固定静止情况下对路面机动车、非机动车及行人违法行为摄录、拍摄取证。2．2视频图像监视功能：全过程实时监控违章车辆，支持25帧/秒的动态视频显示，可保证在车辆高速度行驶时及时抓拍到各种违章车辆；2．3通过雷达测量通行车辆的行驶速度，对超速车辆进行监控。2．4车辆牌照识别系统可自动从动态图像中提取车辆号牌图像并且自动识别车牌号码；识别的车辆号牌包括符合国家标准的全国各地各种机动车辆号牌的颜色、汉字、英文字母、数字的车牌以及军队武警等各类型的在用车辆号牌（摩托车除外）；2．5车辆牌照识别系统向管理显示计算机提供车辆号牌颜色和车辆号牌号码，向管理终端提供车辆图像、车辆号牌图像，采用JPEG格式；2．6可将取证信息通过无线网络快速传送给联网的其他巡逻警车（单台或多台），提供拦截、处理的现场证据；第2页共19页第1页共19页抓拍单元摄像机测速单元测速雷达识别单元识别核心图像采集卡应用终端笔记本电脑无线网卡视频USB口串口CDMAGPRS编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共19页2．7机动车信息移动查询功能：能在车载移动或固定静止情况下对路面机动车号牌进行快速识别，并通过识别的号牌，快速查询机动车的车籍、审验、盗抢、逃逸、套牌、报废、违法记录等信息；2．8机动车信息检测功能：能对路段和路口对行驶机动车进行监控检测，通过号牌识别功能，实时记录通过机动车的基本信息、通行时间、车速等，并有被监控车通过报警功能（声音、短信）。3．系统构成和工作流程3．1系统构成车辆图像摄像单元：主要负责抓拍图像，包括摄像装置，支架，视频线等。主要功能是对所监视道路上的行驶车辆进行拍摄，并将拍摄到的图像通过视频线实时地传入车辆牌照识别单元和应用软件中。车辆牌照识别单元：主要负责识别出抓拍图像中车辆的牌照信息。过程如下：将抓拍的图像使用图像处理，模式识别等技术进行分析，并将图像中车辆的牌照自动识别出。经过机器判断，确定其准确后，输出识别牌照信息结果。车辆拍照识别单元（即移动式汉王眼）通过软件算法对车辆图像进行处理，实现下述核心功能：（1）视频触发算法：采用快速定位算法在动态视频中捕捉车辆图像电源单元逆变器第3页共19页第2页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共19页（2）车牌定位：在图片中寻找车牌，实现车牌的定位。（3）车牌字符分割：定位出车牌号码的每一个字符。（4）车牌字符识别：对分割出的车牌字符进行识别。测速单元：系统采用俄罗斯火花雷达作为系统前端测速设备，通过串口与计算机通信，将车速数据上传并通过应用软件设置各项雷达参数。车载信息管理单元：主要负责接收车牌识别单元的识别数据、显示监控视频，以及完成和指挥中心的实时数据交互和现场的事务处理。3．2系统工作流程3．2．1车辆监控工作流程系统前端摄像机监控通行车辆视频信号，将视频信号同时传输给识别单元和应用系统，识别单元通过视频触发抓拍通行车辆图像，自动识别车牌号码，并将通行车辆特征图像、车牌号码、车辆通行时间通过USB口传输给上位机，应用系统将车牌号码与黑名单数据库中的信...
