电力系统短路课程设计VIP免费

电力系统短路课程设计_第1页
1/12
电力系统短路课程设计_第2页
2/12
电力系统短路课程设计_第3页
3/12

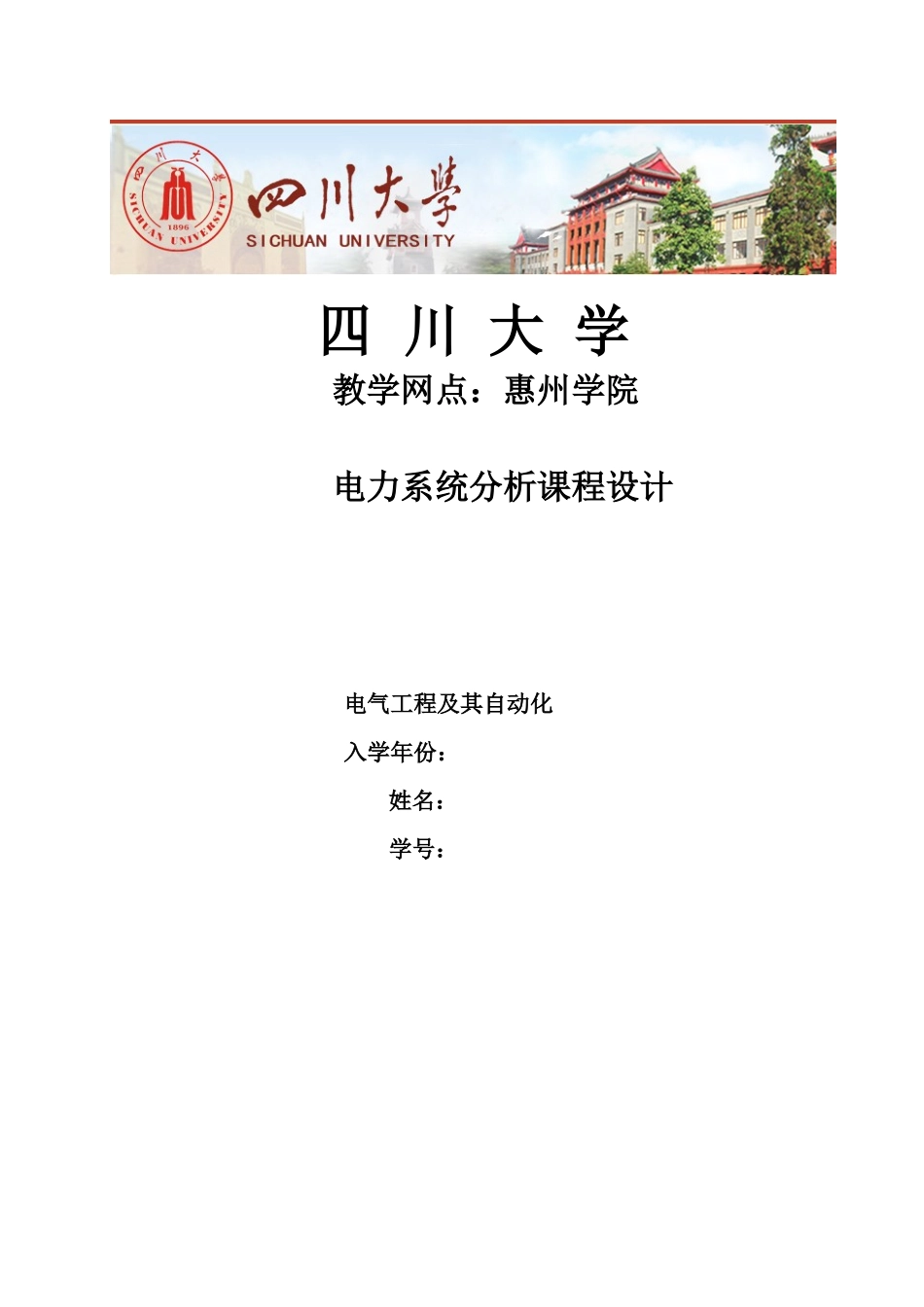

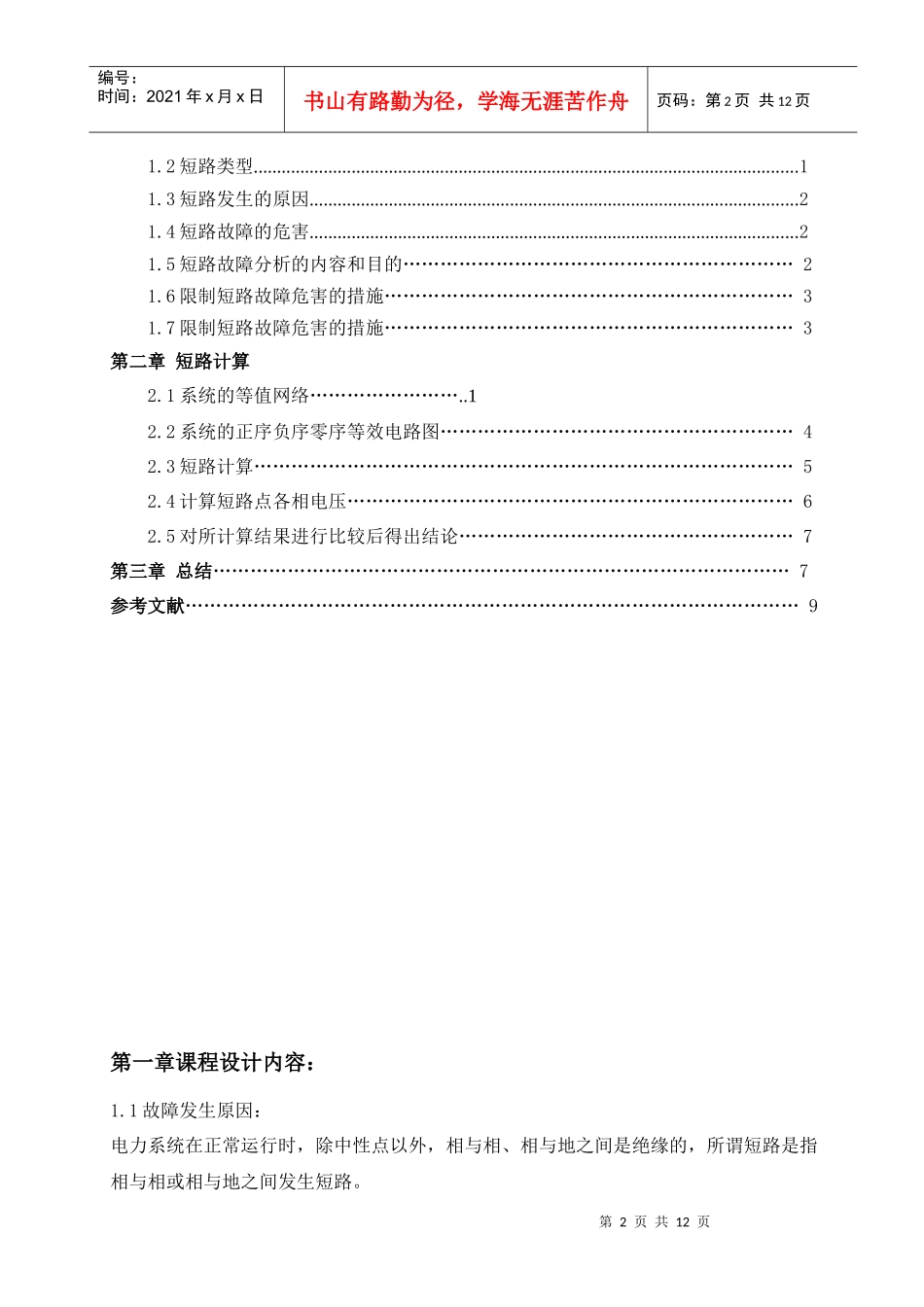

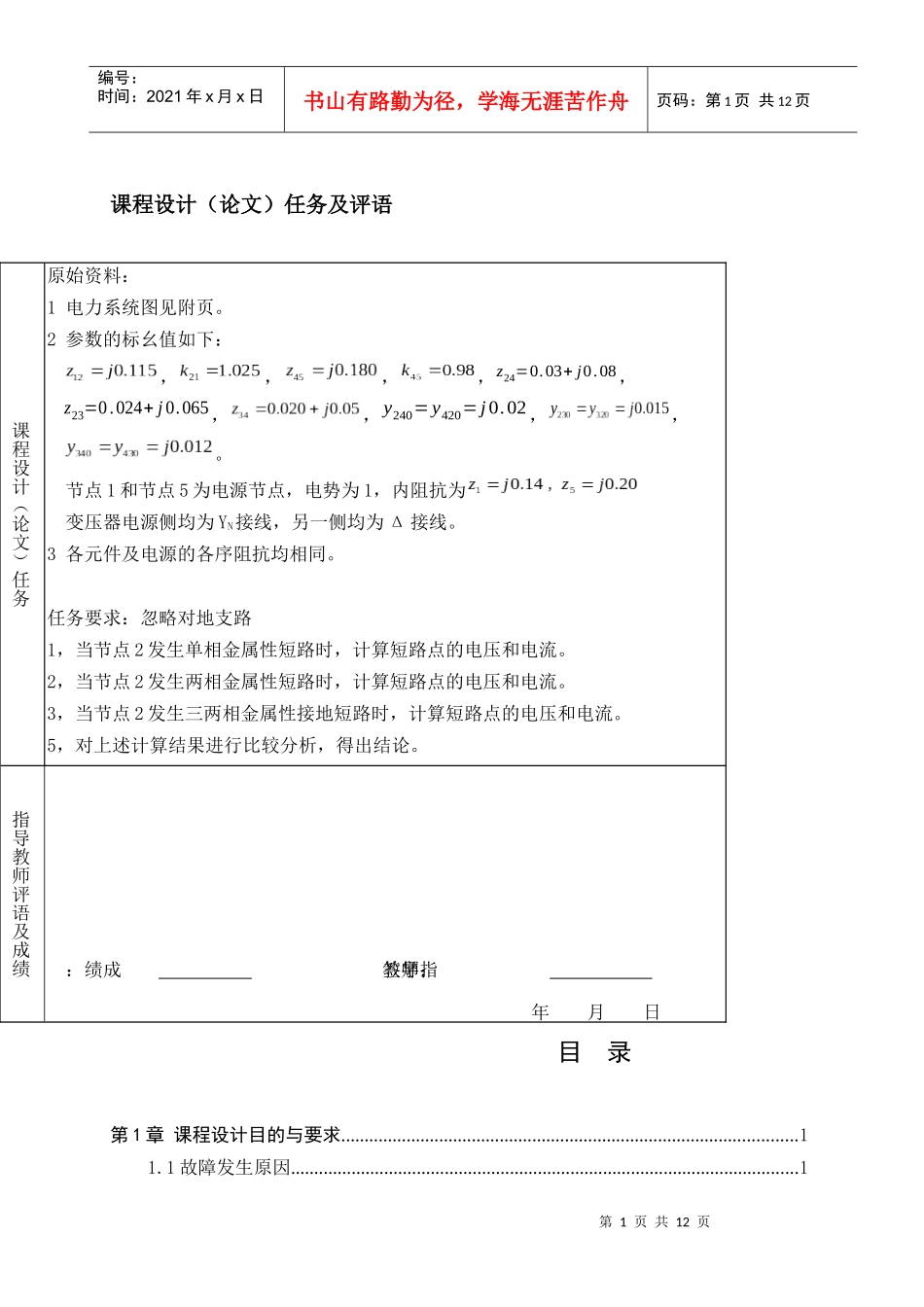

四川大学教学网点:惠州学院电力系统分析课程设计电气工程及其自动化入学年份:姓名:学号:第1页共12页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共12页课程设计(论文)任务及评语目录第1章课程设计目的与要求..................................................................................................11.1故障发生原因.............................................................................................................1课程设计(论文)任务原始资料:1电力系统图见附页。2参数的标幺值如下:,,,,z24=0.03+j0.08,z23=0.024+j0.065,,y240=y420=j0.02,,。节点1和节点5为电源节点,电势为1,内阻抗为变压器电源侧均为YN接线,另一侧均为Δ接线。3各元件及电源的各序阻抗均相同。任务要求:忽略对地支路1,当节点2发生单相金属性短路时,计算短路点的电压和电流。2,当节点2发生两相金属性短路时,计算短路点的电压和电流。3,当节点2发生三两相金属性接地短路时,计算短路点的电压和电流。5,对上述计算结果进行比较分析,得出结论。指导教师评语及成绩成绩:指导教师签字:年月日第2页共12页第1页共12页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共12页1.2短路类型.....................................................................................................................11.3短路发生的原因.........................................................................................................21.4短路故障的危害.........................................................................................................21.5短路故障分析的内容和目的………………………………………………………21.6限制短路故障危害的措施…………………………………………………………31.7限制短路故障危害的措施…………………………………………………………3第二章短路计算2.1系统的等值网络……………………..12.2系统的正序负序零序等效电路图…………………………………………………42.3短路计算……………………………………………………………………………52.4计算短路点各相电压………………………………………………………………62.5对所计算结果进行比较后得出结论………………………………………………7第三章总结…………………………………………………………………………………7参考文献………………………………………………………………………………………9第一章课程设计内容:1.1故障发生原因:电力系统在正常运行时,除中性点以外,相与相、相与地之间是绝缘的,所谓短路是指相与相或相与地之间发生短路。第3页共12页第2页共12页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共12页1.2短路类型:简单短路故障共有四种类型:三相短路,两相短路,单相短路接地和两相短路接地.三相短路是对称的,其他三种短路都是不对称的.在四种短路类型中,单相短路接地故障发生的概率最高,可达65%,两相短路约占10%,两相短路接地约占20%,三相短路约占5%.虽然三相短路发生的概率最小,但他对电力系统的影响最严重。1.3短路发生的原因:电力系统在运行过程中常常会受到各种扰动,其中,对电力系统影响较大的是系统中发生的各种故障。常见的故障有短路、断线和各种复杂故障(即在不同地点同时发生短路或断线),而最为常见和对电力系统影响最大的是短路故障。因此,故障分析重点是对短路故障的分析。电力系统短路故障发生的原因很多,既有客观的,也有主观的,而且由于设备的结构和安装地点的不同,引发短路故障的原因也不同。但是,根本原因是电气设备载流部分相与相之间或相与地之间的绝缘遭到破坏。例如,架空线路的绝缘子可能由于受到雷电过电压而发生闪络,或者由于绝缘子表面的污秽而正常工作电压下放电。再如发电机、变压器、电缆等设备中载流部分的绝缘材料在运行中损坏。有时因鸟兽跨接在裸露的载流部分,或者因为大风或在导线上覆冰,引...
