空调智能新风工程施工组织设计概述VIP专享VIP免费

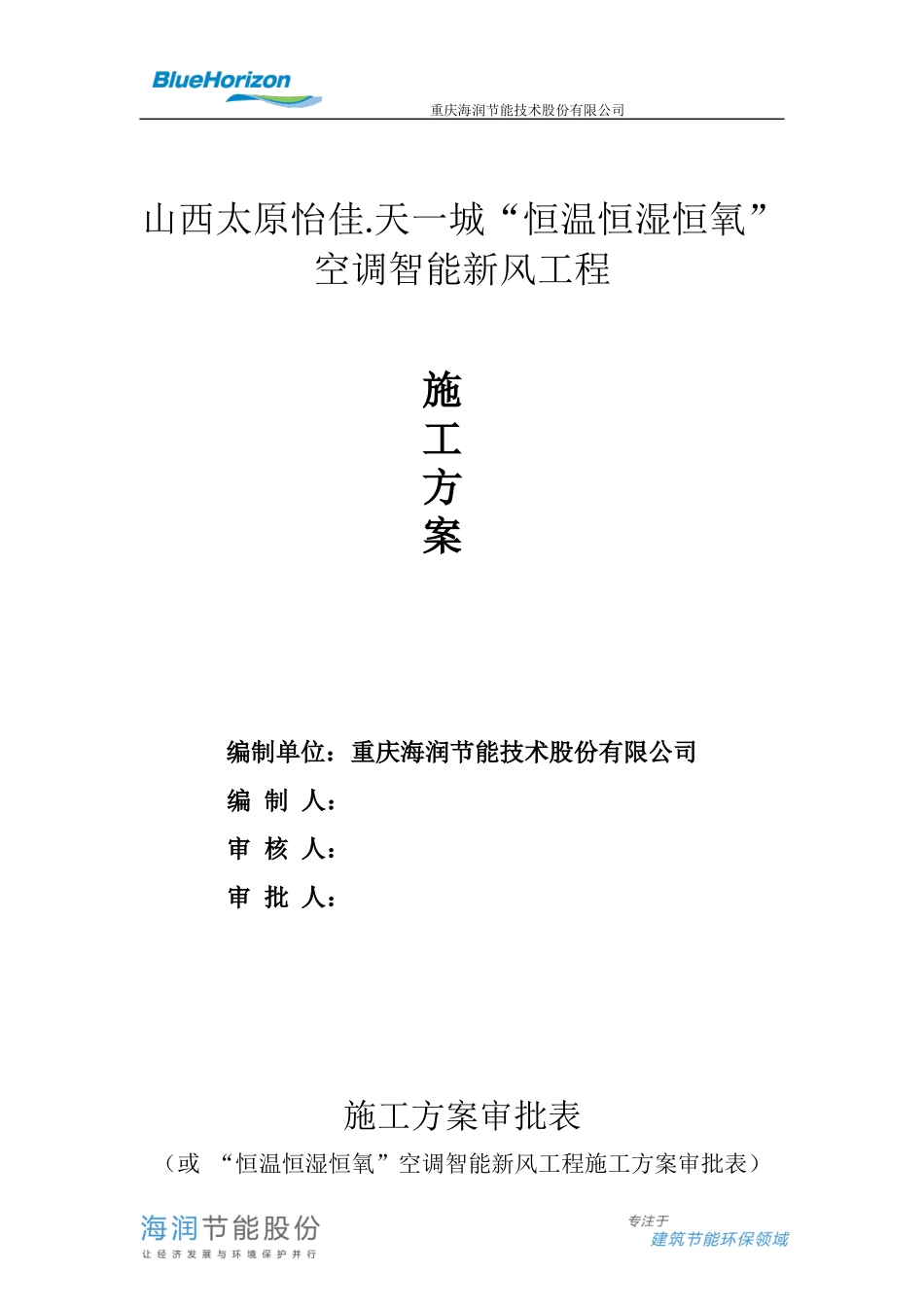

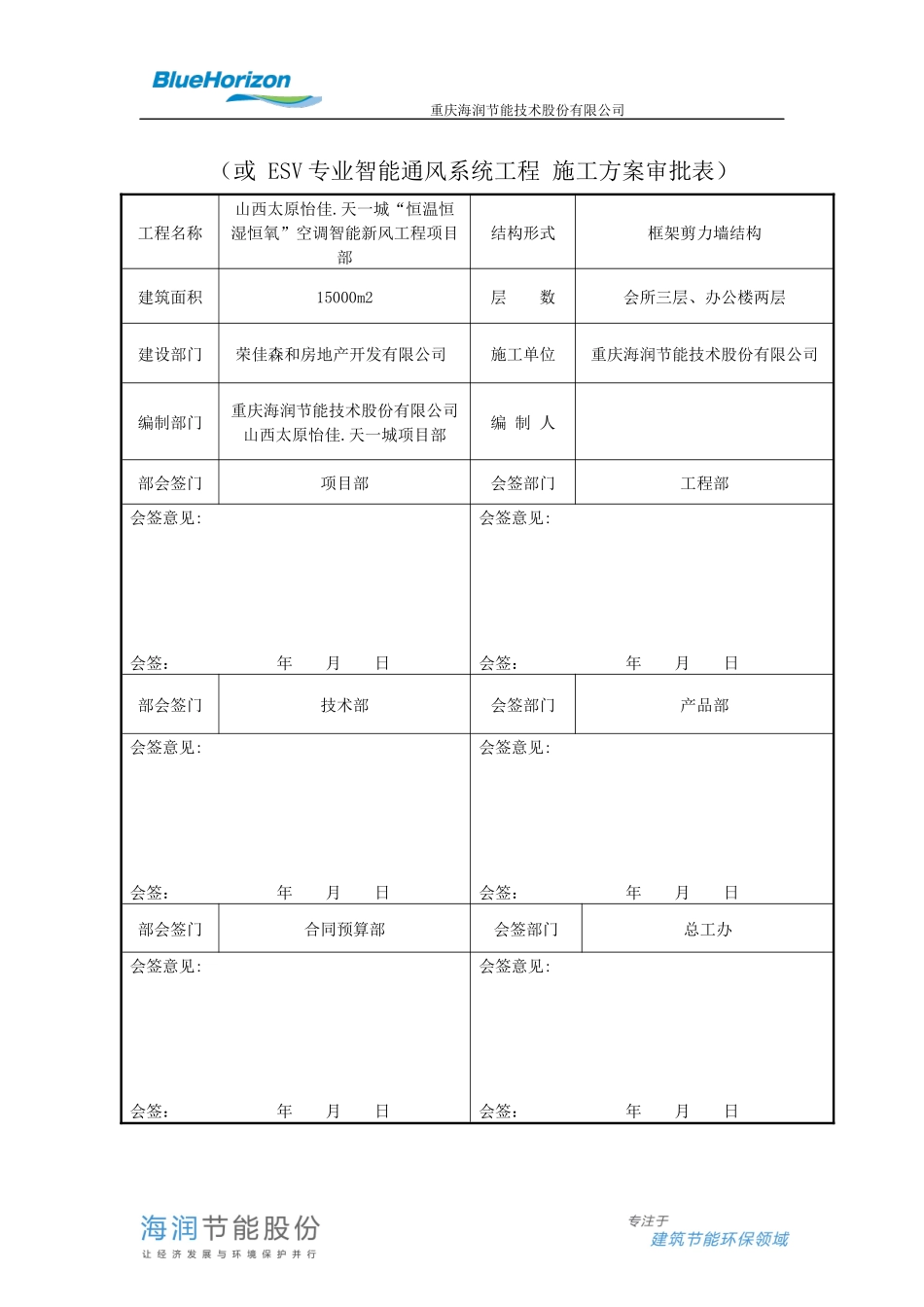

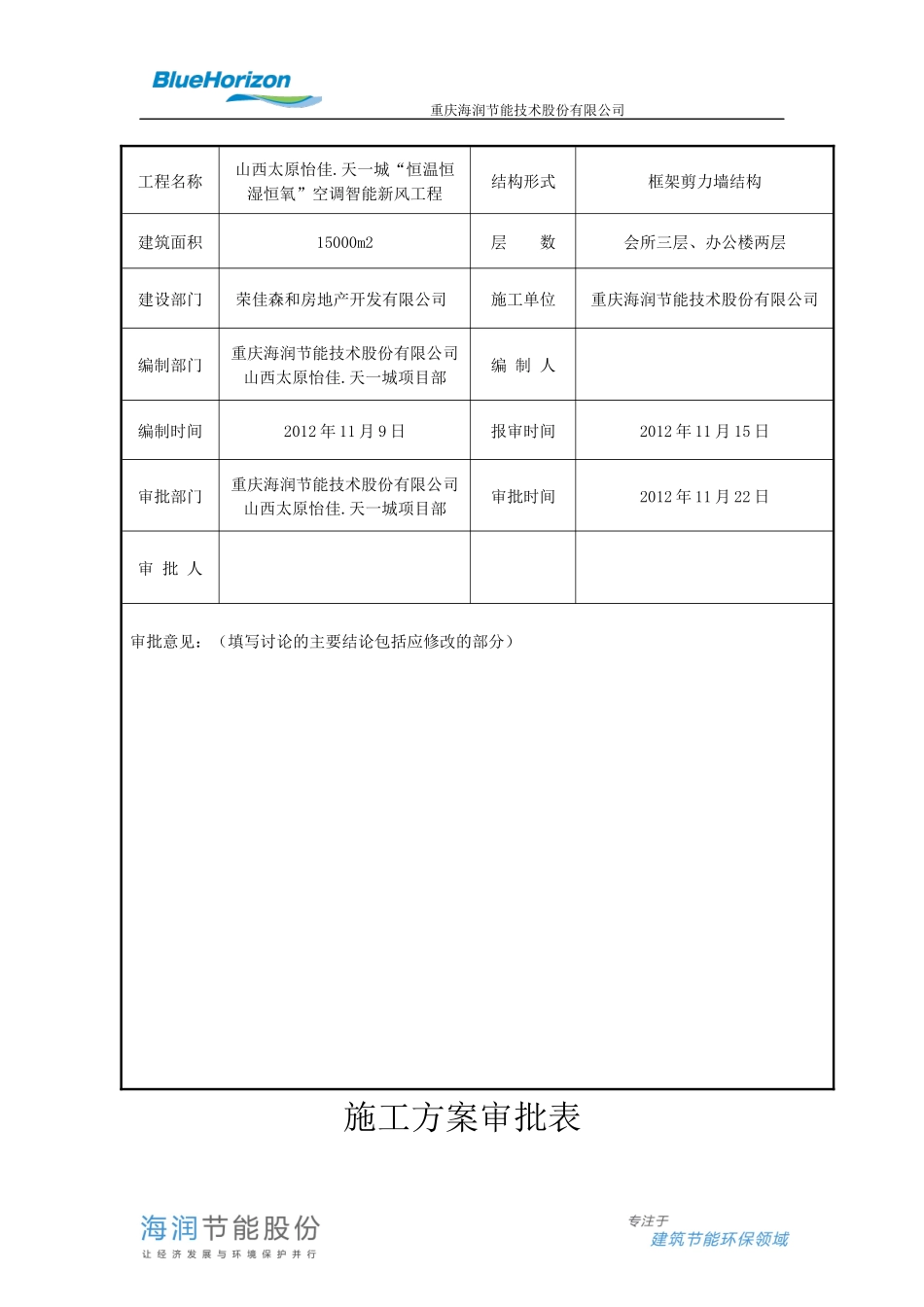

重庆海润节能技术股份有限公司山西太原怡佳.天一城“恒温恒湿恒氧”空调智能新风工程施工方案编制单位：重庆海润节能技术股份有限公司编制人：审核人：审批人：施工方案审批表（或“恒温恒湿恒氧”空调智能新风工程施工方案审批表）重庆海润节能技术股份有限公司工程名称山西太原怡佳.天一城“恒温恒湿恒氧”空调智能新风工程结构形式框架剪力墙结构建筑面积15000m2层数会所三层、办公楼两层建设部门荣佳森和房地产开发有限公司施工单位重庆海润节能技术股份有限公司编制部门重庆海润节能技术股份有限公司山西太原怡佳.天一城项目部编制人编制时间2012年11月9日报审时间2012年11月15日审批部门重庆海润节能技术股份有限公司山西太原怡佳.天一城项目部审批时间2012年11月22日审批人审批意见：（填写讨论的主要结论包括应修改的部分）施工方案审批表重庆海润节能技术股份有限公司（或ESV专业智能通风系统工程施工方案审批表）工程名称山西太原怡佳.天一城“恒温恒湿恒氧”空调智能新风工程项目部结构形式框架剪力墙结构建筑面积15000m2层数会所三层、办公楼两层建设部门荣佳森和房地产开发有限公司施工单位重庆海润节能技术股份有限公司编制部门重庆海润节能技术股份有限公司山西太原怡佳.天一城项目部编制人部会签门项目部会签部门工程部会签意见:会签：年月日会签意见:会签：年月日部会签门技术部会签部门产品部会签意见:会签：年月日会签意见:会签：年月日部会签门合同预算部会签部门总工办会签意见:会签：年月日会签意见:会签：年月日重庆海润节能技术股份有限公司目录第一章施工方案第二章施工进度计划及保证措施第三章保证质量措施第四章保证安全措施第五章文明施工现场措施第六章劳动力安排计划及措施第七章主要机具使用安排第八章冬季保证施工及人员防护措施第九章系统调试第十章突发事件应变计划重庆海润节能技术股份有限公司第一章施工方案1、工程简介本工程为山西太原怡佳.天一城“恒温恒湿恒氧”空调智能新风工程，总建筑面积会所约12000m2，共3层，其中地下1层，地上2层，地下1层建筑面积约7000m2，1层建筑面积约2500m2，2层建筑面积约2500m2。功能以展厅、宴会、演艺及文体活动为主。制冷机房位于地下一层，冷却塔位于二层屋面。办公楼建筑面积约3000m22、编制依据1、施工图纸。2、现行有关国家、行业、地方及企业规范标准。3、工程内容描述1、计算本项目中会所夏季空调总冷负荷为940KW(含新风负荷)，冬季采暖总热负荷为1154KW(含新风负荷)。办公楼计算本项目夏季空调总冷负荷为指标120.6W/m2，夏季总空调冷负荷(含新风/全热）为133kW/m2，热负荷指标136.1W/m2,总空调热负荷(含新风/全热）为150kW。2、会所制冷机房与锅炉房的设置：根据该建筑物的实际情况，制冷机房和锅炉房集中设置在地下一层西南角的机房内，便于集中管理。办公楼夏季采用空气源热泵机组，冬季采用空气源热泵机组加管道式辅助电加热器联合供暖。3、冷源：空调冷源采用水冷冷水机组+冷却塔的方式，选用制冷量465.1KW的螺杆式水冷冷水机组2台，设置在机房内；选用流量为100T/h的冷却塔2台，安装在建筑物的楼顶，采用冷却水循环泵运转冷却水。办公楼夏季采用空气源热泵机组，设计供回水温度：7/12℃。4、热源：采暖空调热源采用燃气热水机组，选用制热量470KW的间接式燃气热水机组2台，设置在机房内，应对项目前期未开通天然气的情况，备用1台470KW电热水机组。办公楼冬季采用空气源热泵机组加管道式辅助电加热器联合供暖，设计供回水温度：50/40℃。5、空调采暖水系统：本工程空调采暖水系统采用2管制，定流量一次泵重庆海润节能技术股份有限公司水系统，管程为全同程(局部小范围异程)；夏季空调冷冻水和冬季采暖热水共用一套管路系统和一组循环水泵；冷冻水供回水温度设计为7℃/12℃，冷却水供回水温度设计为35℃/30℃，采暖热水供回水温度设计为50℃/42℃；因采用全面同程水力平衡的方式，故所有末端均不设置电动二通阀和调节阀；循环水系统定压采用囊式自动定压补水机组，膨胀量为1m3，补水机组设置在机房内。办公楼采暖采用低温地板辐射采暖系统，绝热层采用聚苯乙烯泡沫塑料板，其敷设应根据不同...
