第一卷某地铁一期7标段施工组织设计2(DOC102页)VIP免费

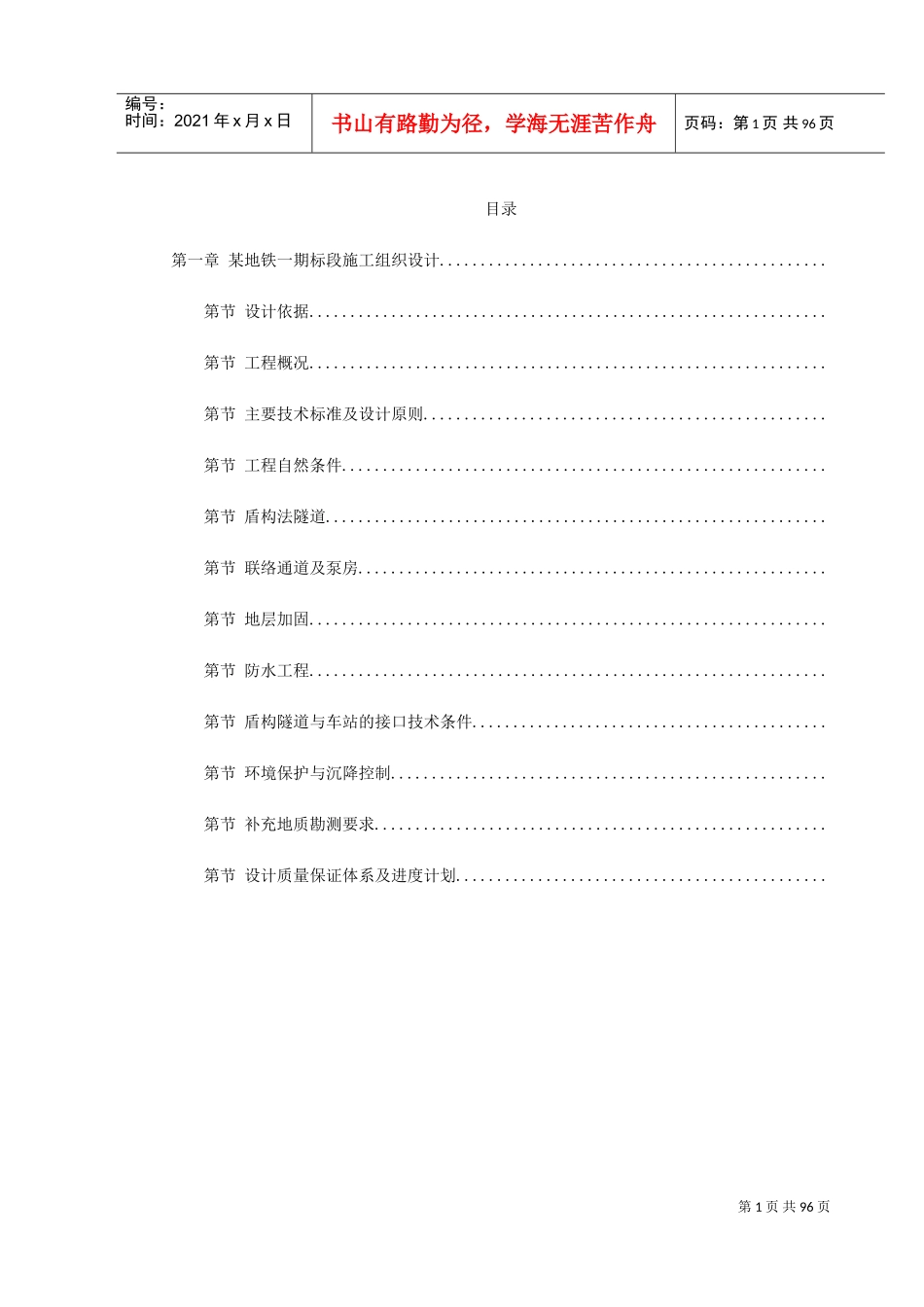

第1页共96页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共96页目录第一章某地铁一期标段施工组织设计...............................................第节设计依据...............................................................第节工程概况...............................................................第节主要技术标准及设计原则.................................................第节工程自然条件...........................................................第节盾构法隧道.............................................................第节联络通道及泵房.........................................................第节地层加固...............................................................第节防水工程...............................................................第节盾构隧道与车站的接口技术条件...........................................第节环境保护与沉降控制.....................................................第节补充地质勘测要求.......................................................第节设计质量保证体系及进度计划.............................................第2页共96页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共96页第一章某地铁一期标段施工组织设计第1节设计依据第一节业主提供的资料1.1.1业主提供的标书业主提供的`标书《深圳地铁一期工程第七标段施工隧道盾构工程招标文件》包含：第Ⅰ卷商务部分第Ⅱ卷技术规范第Ⅲ卷工程量清单第Ⅳ卷业主的图纸第Ⅴ卷现场参考资料除招标文件外，还包含业主发出的有关补遗通知1.1.2业主提供的图纸业主提供的图纸包含业主招标文件第Ⅳ卷第十章第节“业主的图纸”内容。第二节设计施工联合体协议1.2.1设计施工联合体协议《成立设计施工联合体对“深圳地铁一期工程第七标段盾构隧道工程”进行投标的协议》1.2.2设计投标协议《关于“深圳地铁一期工程第七标段盾构隧道工程”设计投标的协议》第2节工程概况第一节工程概述第3页共96页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共96页深圳地铁一期工程由两条线组成：一号线从罗湖至会展中心，四号线从皇岗至文化中心。干线总长公里，包括个车站（个地下车站和一个地面车站）。本次投标的盾构第七标段为天虹岗厦区间。第七标段天虹～岗厦区间隧道从天虹站西端顺深南中路向西延伸，穿过华富路至福天路口，然后向南离开深南中路，下穿福天河，经过一片荔枝园，过福华路立交桥和福华新村后，再向西到达岗厦站。盾构区间隧道起讫里程～，总长度3471.6m，其中右线隧道长1728.1m，左线隧道长（右线长链，左线长链23.720m）。隧道纵坡为“”型坡，最大纵坡‰，盾构始发井为设置在区间中部的中间井，在天虹站端、岗厦站端设置起吊井。盾构中间井起讫里程为～（左～左），中间井至天虹站的盾构推进长度为986.2m（左线推进长度972.608m），至岗厦站的盾构推进长度为741.884m（左线推进长度为770.913m）。该标段盾构机从区间中部的中间井下井始发，一台盾构机沿右线掘进至天虹站后解体、起吊，运至中间井安装，再沿左线掘进至天虹站后起吊；另一台盾构机沿右线掘进至岗厦站后解体、起吊，运至中间井安装，再沿左线掘进至岗厦站后起吊、拆卸退场。第二节工程范围本工程的设计包括第七标段的区间圆形盾构隧道，以及该标段两段区间内双线隧道间的条联络通道泵房、盾构区间中间井以及与车站和中间井相连接的个洞门等永久工程的`设计和其它临时工程的设计。第4页共96页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共96页第3节主要技术标准及设计原则本工程的设计主要技术标准及设计原则应满足业主招标文件的要求。第一节主要技术标准3.1.1线路3.1.1平面最小平面曲线半径：300m曲线间水平夹直线最小长度：20m3.1.1纵断面最小竖曲线半径：3000m最大坡度：一般为‰3.1.2限界标称隧道限界为5200mm。实际的隧道直径和轮廓，应使一个虚拟的标称直径为5200m...
