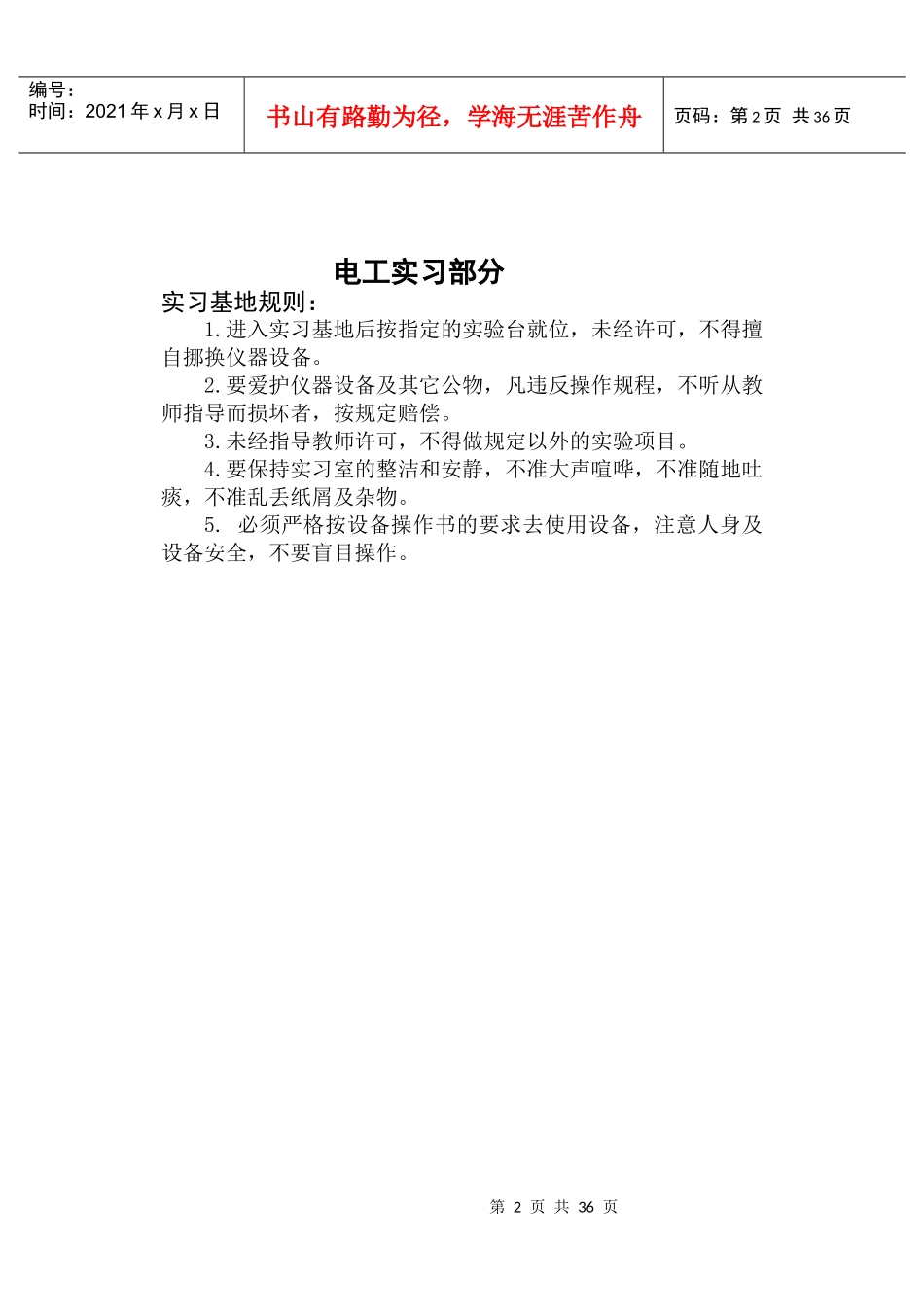

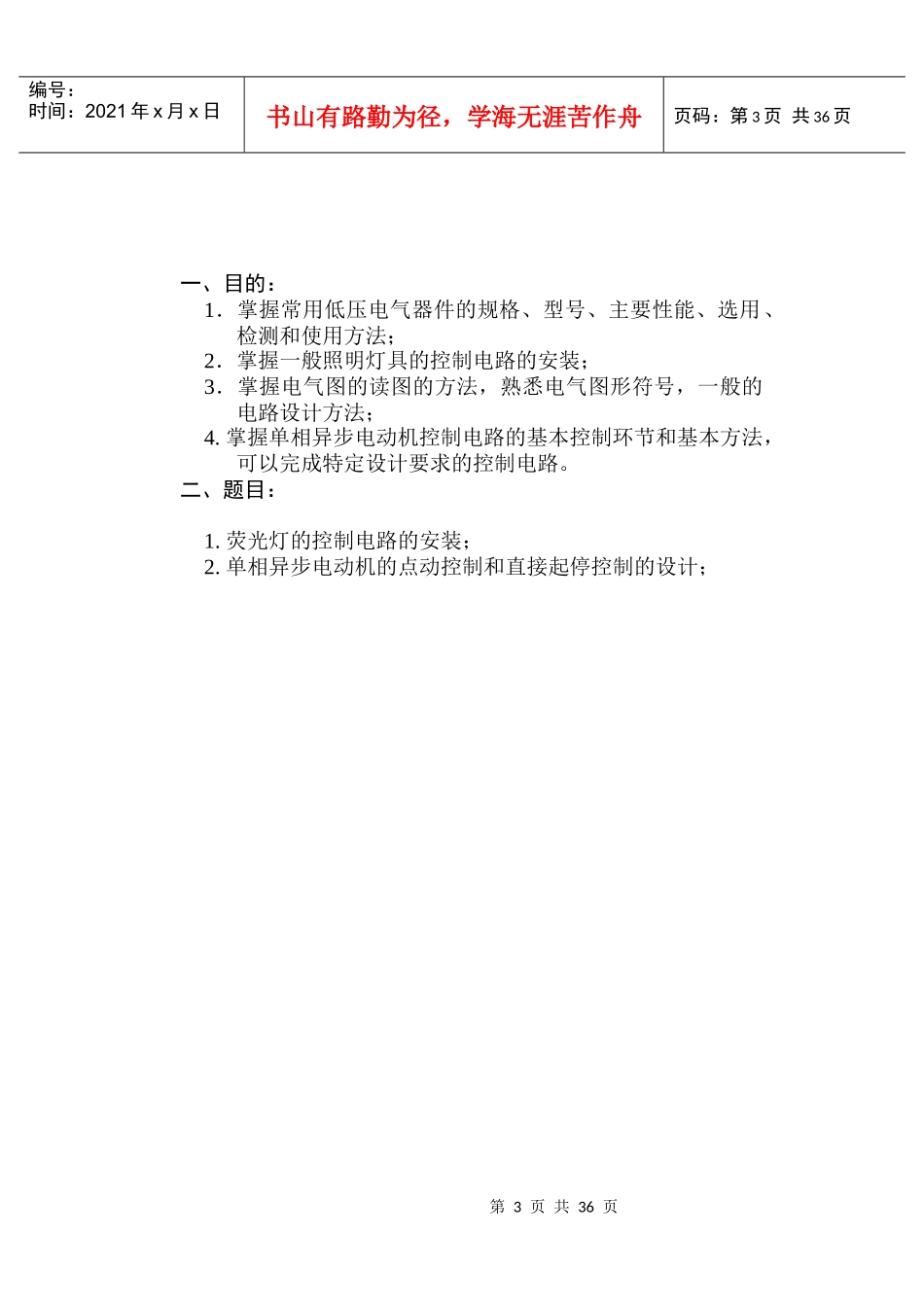

第1页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共36页电工电子实习指导书哈尔滨理工大学电工电子教学与实训中心第2页共36页第1页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共36页电工实习部分实习基地规则：1.进入实习基地后按指定的实验台就位，未经许可，不得擅自挪换仪器设备。2.要爱护仪器设备及其它公物，凡违反操作规程，不听从教师指导而损坏者，按规定赔偿。3.未经指导教师许可，不得做规定以外的实验项目。4.要保持实习室的整洁和安静，不准大声喧哗，不准随地吐痰，不准乱丢纸屑及杂物。5.必须严格按设备操作书的要求去使用设备，注意人身及设备安全，不要盲目操作。第3页共36页第2页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共36页一、目的：1．掌握常用低压电气器件的规格、型号、主要性能、选用、检测和使用方法；2．掌握一般照明灯具的控制电路的安装；3．掌握电气图的读图的方法，熟悉电气图形符号，一般的电路设计方法；4.掌握单相异步电动机控制电路的基本控制环节和基本方法，可以完成特定设计要求的控制电路。二、题目：1.荧光灯的控制电路的安装；2.单相异步电动机的点动控制和直接起停控制的设计；第4页共36页第3页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共36页一、荧光灯具控制电路的安装一、电工实习题目：荧光灯的控制电路的安装二、电工实习目的：1．荧光灯是我们日常生活中常见的一种光源，它具有发光效率高、光线柔和、使用手寿命长灯特点，常作为大范围照明。了解荧光灯的控制电路的工作原理及附件（如镇流器、启辉器等）的作用；2．掌握一般荧光灯灯具的控制电路的安装三、电工实习要求：1．根据相关的教材内容，预习荧光灯的控制电路的工作原理。2．理解安装荧光灯灯具的步骤。四、电工实习内容：荧光灯（也称日光灯）的工作原理：日光灯的整体电路如图所示。其工作原理是：当开关接通的时候，电源电压立即通过镇流器和灯管灯丝加到启辉器的两极。220伏的电压立即使启辉器的惰性气体电离，产生辉光放电。辉光放电的热量使双金属片受热膨胀，两极接触。电流通过镇流器、启辉器触极和两端灯丝构成通路。灯丝很快被电流加热，发射出大量电子。这时，由于启辉器两极闭合，两极间电压为零，辉光放电消失，管内温度降低；双金属片自动复位，两极断开。在两极断开的瞬间，电路电流突然切断，镇流器产生很大的自感电动势，与电源电压叠加后作用于管两端。灯丝受热时发射出来的大量电子，在灯管两端高电压作用下，以极大的速度由低电势端向高电势端运动。在加速运动的过程中，碰撞管内氩气分子，使之迅速电离。氩气电离生热，热量使水银产生蒸气，随之水银蒸气也被电离，并发出强烈的紫外线。在紫外线的激发下，管壁内的荧光粉发出近乎白色的可见光。日光灯正常发光后。由于交流电不断通过镇流器的线圈，线第5页共36页第4页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共36页圈中产生自感电动势，自感电动势阻碍线圈中的电流变化，这时镇流器起降压限流的作用，使电流稳定在灯管的额定电流范围内，灯管两端电压也稳定在额定工作电压范围内。由于这个电压低于启辉器的电离电压，所以并联在两端的启辉器也就不再起作用了。日光灯电路的构成：主要由日光灯管、镇流器、启辉器等部分组成。灯管：是日光灯电路的发光主体，灯管的两端有灯丝，管内充满了惰性气体及少量水银，管壁上涂有荧光粉，当管内产生弧光放电时，水银变成蒸气，幅射出大量的紫外线，管壁上的荧光粉在紫外线的激发下，幅射出接近日光的光线。日光灯管产生弧光放电的条件：一是灯丝要预热并发射热电子，二是灯管两端需要加一个较高电压，使管内气体被击穿放电，通常日光灯管本身不能直接在220V电源上使用。镇流器：镇流器是一个带铁芯的电感线圈，结构有单线圈式和双线圈式，以单线圈式应用较广。它的作用是和启辉器结合起来，给灯管提供一个高电压，使灯管内的气体被击穿放电，工作时限制灯管电流。启辉器：启辉器有两个电极...
