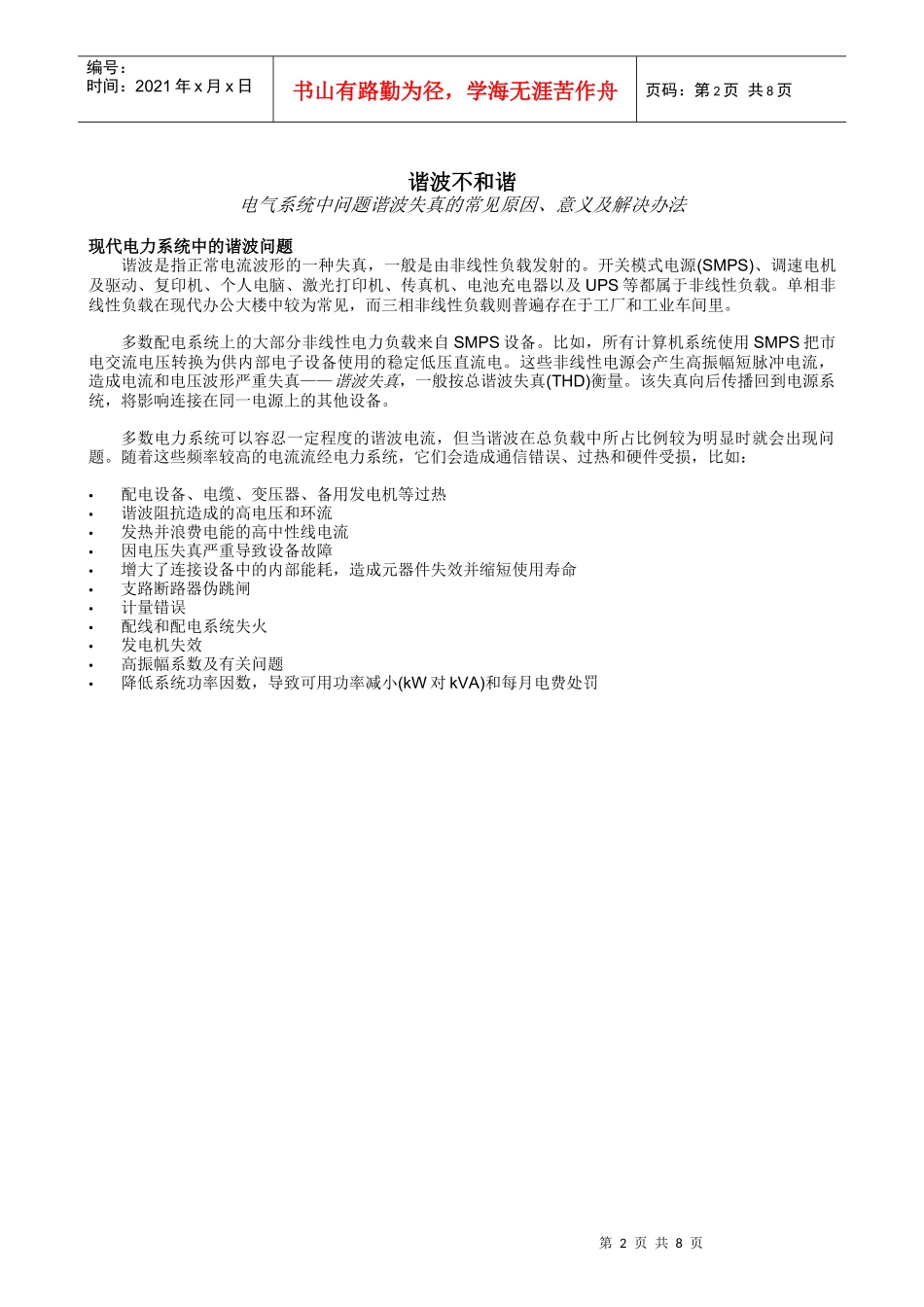

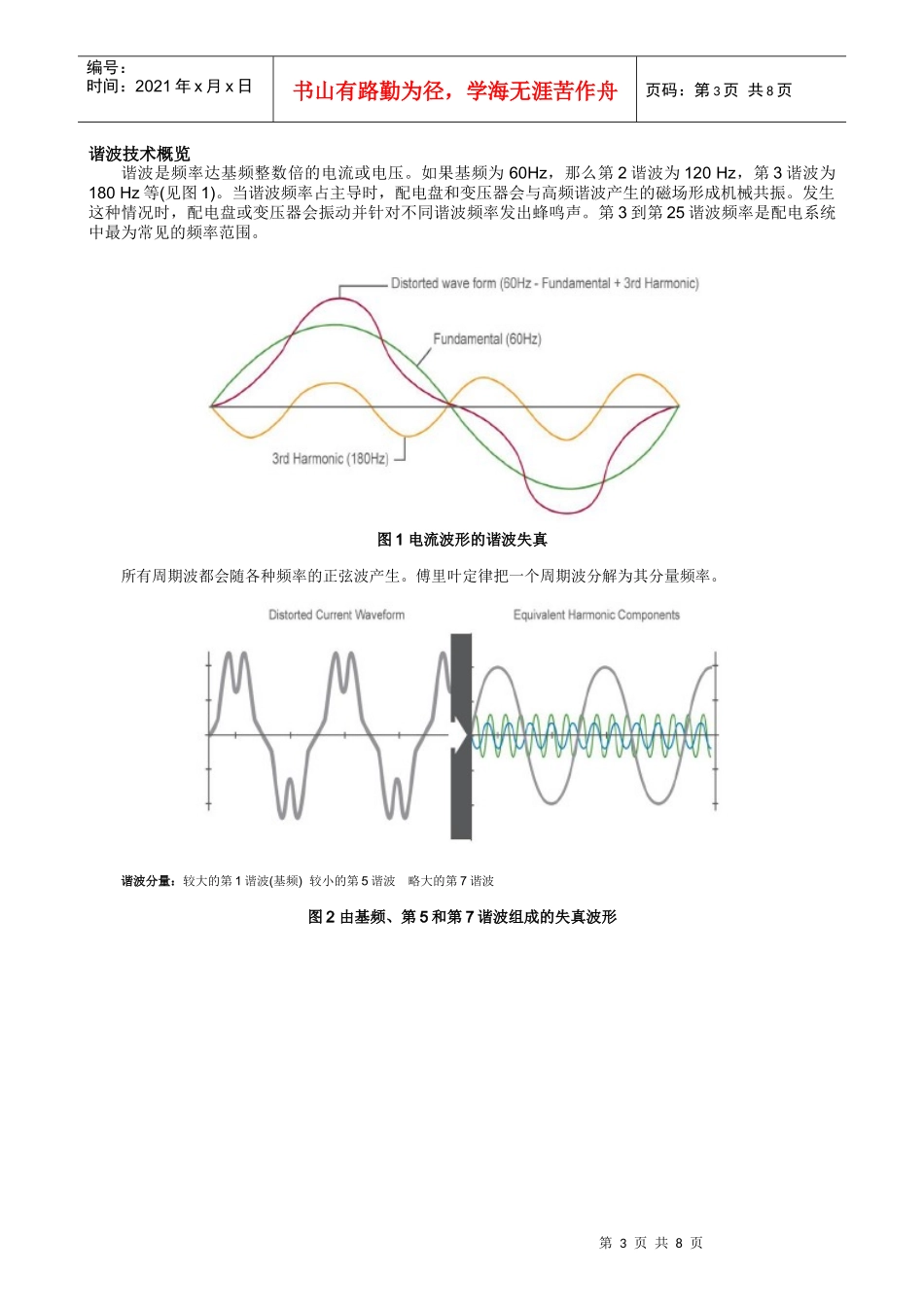

谐波不和谐电气系统中问题谐波失真的常见原因、意义及解决办法摘要非线性电气负荷产生的谐波电流增大了电力系统热损耗和终端用户的用电费用。这些与谐波有关的损耗降低了系统效率，造成设备过热并增加了电力成本和空调费用。随着谐波产生的负载量不断增加，在扩大或改造现有设施时解决谐波负载的影响变得越来越重要。谐波电流对配电系统及其馈电的设施具有明显影响。在规划系统扩建或改造时必须考虑它们的影响。此外，确定非线性负载的规模和位置也是所有维护、故障排除和修理计划的重要组成部分之一。目录现代电力系统中的谐波问题........................................................................................................................2谐波技术概览..............................................................................................................................................3补偿及减小谐波的解决方案......................................................................................................................34增大中性线配线规格......................................................................................................................................34使用单独的中性导线......................................................................................................................................35使用不会受谐波影响的直流电源..................................................................................................................35在配电元件中使用K级变压器...............................................................................................................35使用谐波减缓式变压器..................................................................................................................................36其他谐波减轻方法..........................................................................................................................................37小结..........................................................................................................................................................37其他参考资料............................................................................................................................................37作者简介...................................................................................................................................................38关于伊顿...................................................................................................................................................38第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页谐波不和谐电气系统中问题谐波失真的常见原因、意义及解决办法现代电力系统中的谐波问题谐波是指正常电流波形的一种失真，一般是由非线性负载发射的。开关模式电源(SMPS)、调速电机及驱动、复印机、个人电脑、激光打印机、传真机、电池充电器以及UPS等都属于非线性负载。单相非线性负载在现代办公大楼中较为常见，而三相非线性负载则普遍存在于工厂和工业车间里。多数配电系统上的大部分非线性电力负载来自SMPS设备。比如，所有计算机系统使用SMPS把市电交流电压转换为供内部电子设备使用的稳定低压直流电。这些非线性电源会产生高振幅短脉冲电流，造成电流和电压波形严重失真——谐波失真，一般按总谐波失真(THD)衡量。该失真向后传播回到电源系统，将影响连接在同一电源上的其他设备。多数电力系统可以容忍一定程度的谐波电流，但当谐波在总负载中所占比例较为明显时就会出现问题。随着这些频率较高的电流流经电力系统，它们会造成通信错误、过热和硬件受损，比如：配...
