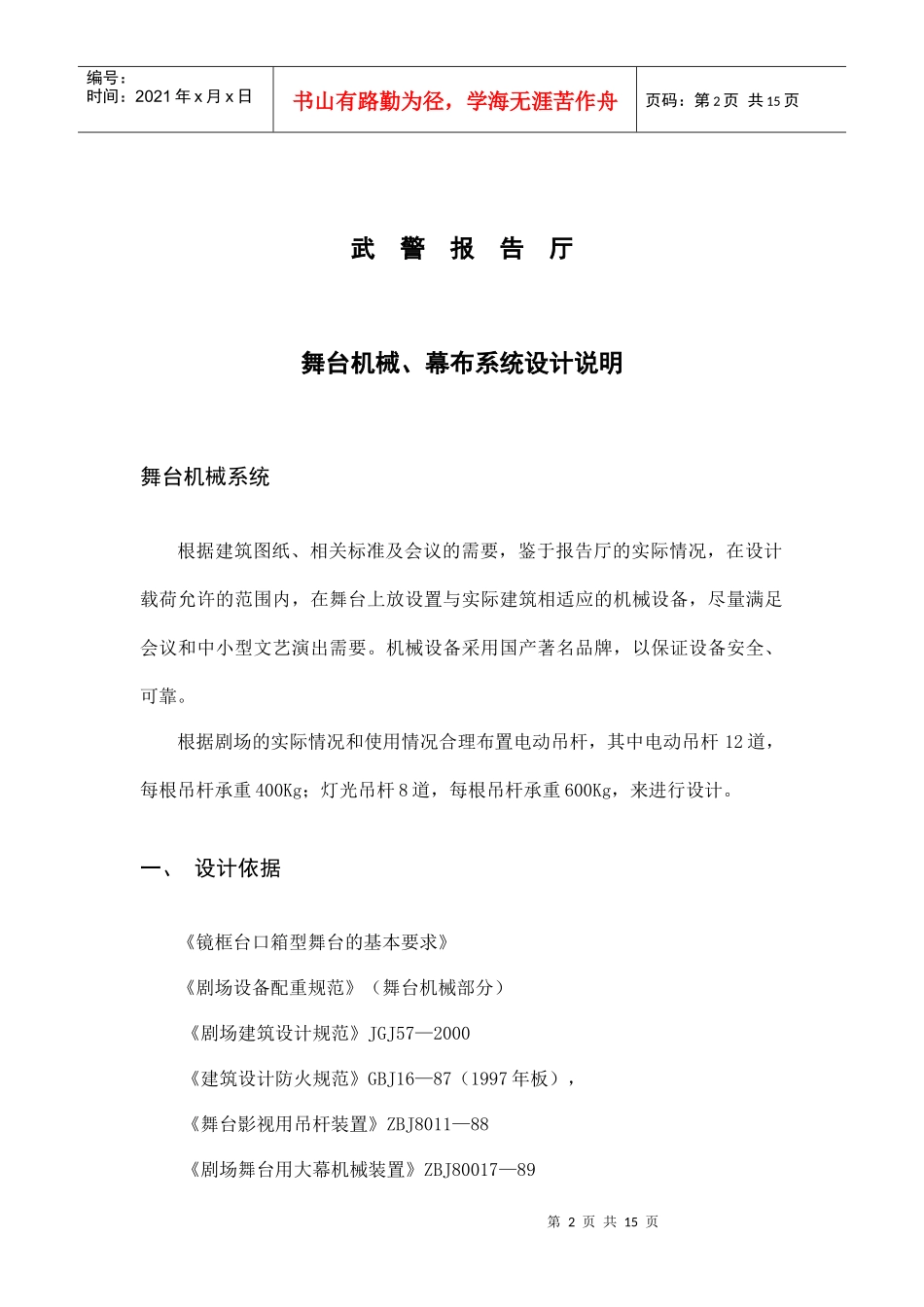

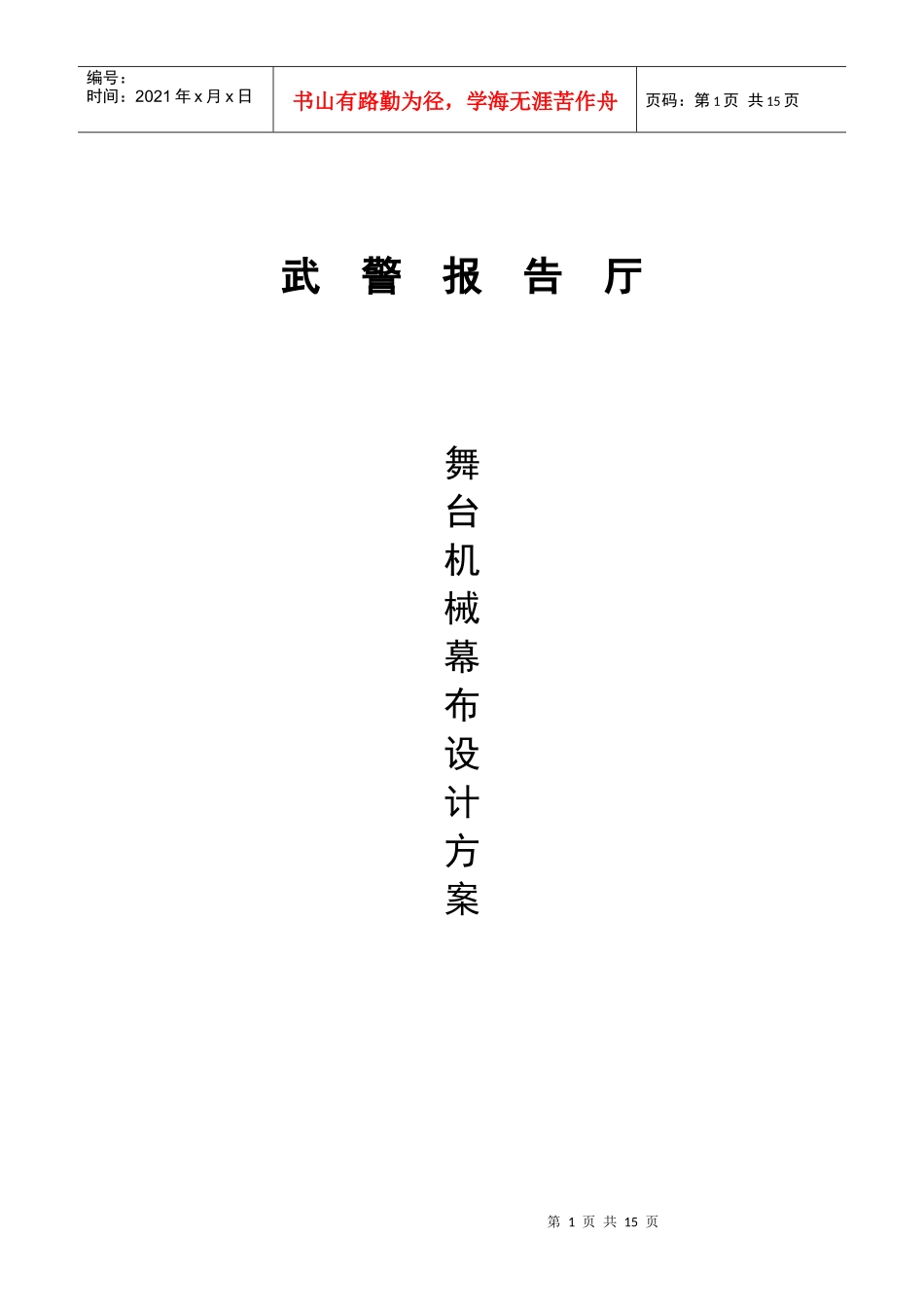

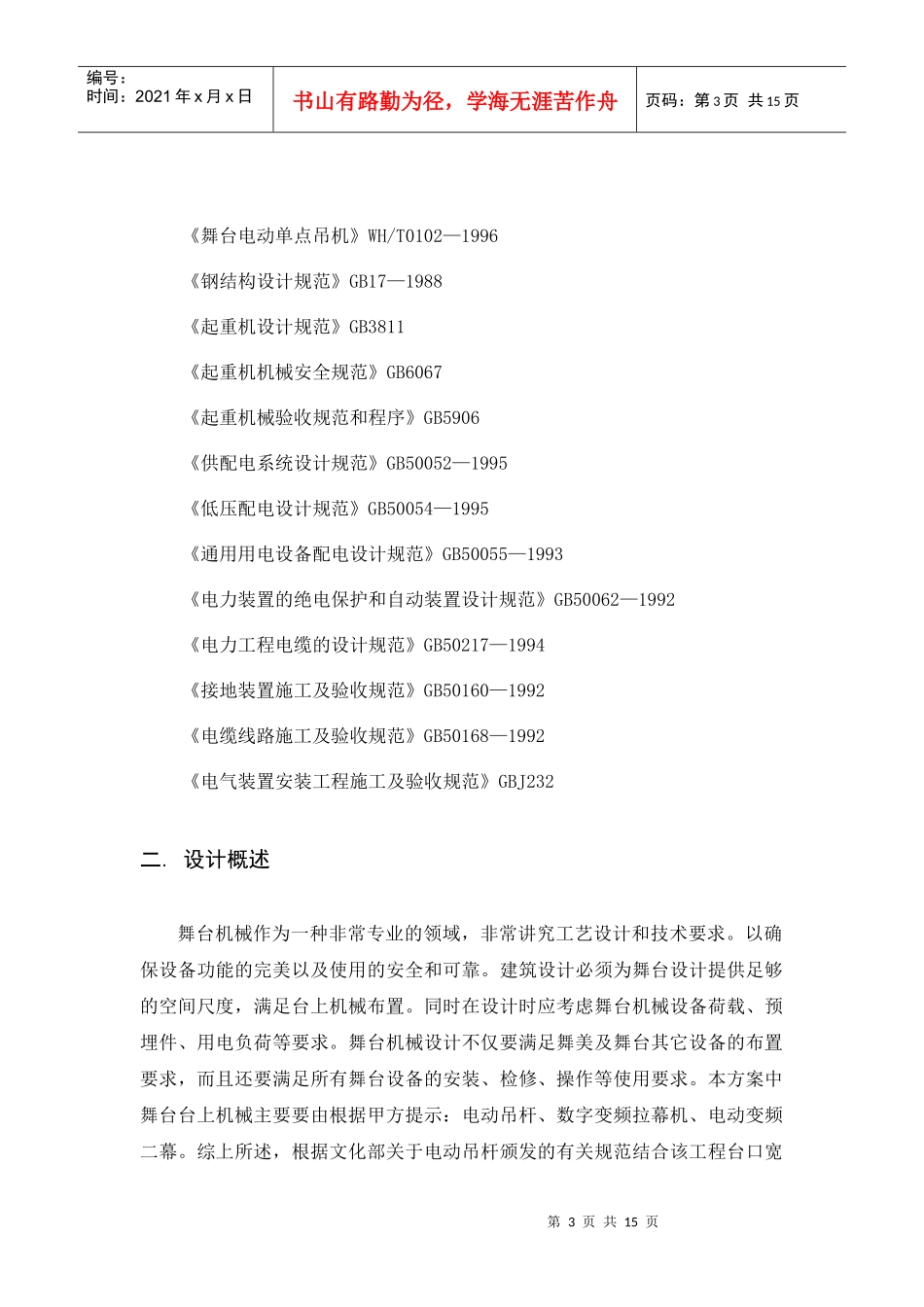

第1页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共15页武警报告厅舞台机械幕布设计方案第2页共15页第1页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共15页武警报告厅舞台机械、幕布系统设计说明舞台机械系统根据建筑图纸、相关标准及会议的需要，鉴于报告厅的实际情况，在设计载荷允许的范围内，在舞台上放设置与实际建筑相适应的机械设备，尽量满足会议和中小型文艺演出需要。机械设备采用国产著名品牌，以保证设备安全、可靠。根据剧场的实际情况和使用情况合理布置电动吊杆，其中电动吊杆12道，每根吊杆承重400Kg；灯光吊杆8道，每根吊杆承重600Kg，来进行设计。一、设计依据《镜框台口箱型舞台的基本要求》《剧场设备配重规范》（舞台机械部分）《剧场建筑设计规范》JGJ57—2000《建筑设计防火规范》GBJ16—87（1997年板），《舞台影视用吊杆装置》ZBJ8011—88《剧场舞台用大幕机械装置》ZBJ80017—89第3页共15页第2页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共15页《舞台电动单点吊机》WH/T0102—1996《钢结构设计规范》GB17—1988《起重机设计规范》GB3811《起重机机械安全规范》GB6067《起重机械验收规范和程序》GB5906《供配电系统设计规范》GB50052—1995《低压配电设计规范》GB50054—1995《通用用电设备配电设计规范》GB50055—1993《电力装置的绝电保护和自动装置设计规范》GB50062—1992《电力工程电缆的设计规范》GB50217—1994《接地装置施工及验收规范》GB50160—1992《电缆线路施工及验收规范》GB50168—1992《电气装置安装工程施工及验收规范》GBJ232二.设计概述舞台机械作为一种非常专业的领域，非常讲究工艺设计和技术要求。以确保设备功能的完美以及使用的安全和可靠。建筑设计必须为舞台设计提供足够的空间尺度，满足台上机械布置。同时在设计时应考虑舞台机械设备荷载、预埋件、用电负荷等要求。舞台机械设计不仅要满足舞美及舞台其它设备的布置要求，而且还要满足所有舞台设备的安装、检修、操作等使用要求。本方案中舞台台上机械主要要由根据甲方提示：电动吊杆、数字变频拉幕机、电动变频二幕。综上所述，根据文化部关于电动吊杆颁发的有关规范结合该工程台口宽第4页共15页第3页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共15页度、高度和主台宽度、进深、净高以及观众厅容量、使用功能及招标文件中的精神，本着方案的先进性、可行性、安全性，价格的合理性、可比性，就该活动中心舞台机械系统提出如下设计方案：1.安全保证舞台机械最重要的指标之一是安全可靠，所有种类的舞台机械都必须保证在任何时候是绝对安全可靠的。这也是我们设计舞台机械设备的重要原则。舞台机械的安全性指标主要包括设备安全，人身安全和电器安全等三个方面。它们三者之间相互关联、相互影响，缺一不可。1.1、设备安全要减少设备的故障率和延长设备的使用寿命，这就要在零部件的设计选择上要有足够的系数；要有可靠的安全保护装置。如机械设备应有有效的限位开关保护装置，设备运行停止时应有制动装置。机械结构的刚度，一定要符合有关标准规范所要求的扭转刚度、横向刚度稳定性。用于本舞台机械工程系统的所有设备，均尽量采用标准化部件及零件，采用制造厂商生产的标准产品。在标准产品的某—项技术性能不能满足单项设备技术规范与要求的情况下，则采用制造厂商改造的或同意的改造标准产品。设备所用的所有材料是全新的，材料符合有关标准并具有出厂检验质量合格证。不得使用低于设计标准的材料。机械和电气系统的设计均应使其所有零部件具有在额定值(额定负荷，额定速度)下工作的能力。能在规定的速度范围内稳定运转，无冲击。1.2、人身安全这是我们设计设备的重要原则之一，一方面是机械设备对人身的安第5页共15页第4页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共15页全问题，采用必要的防护装置。另一方面是电气对人身的安全问题，按有关标准规定采用安全控制电压，可靠的接地措施，确保人身安全。设备...
