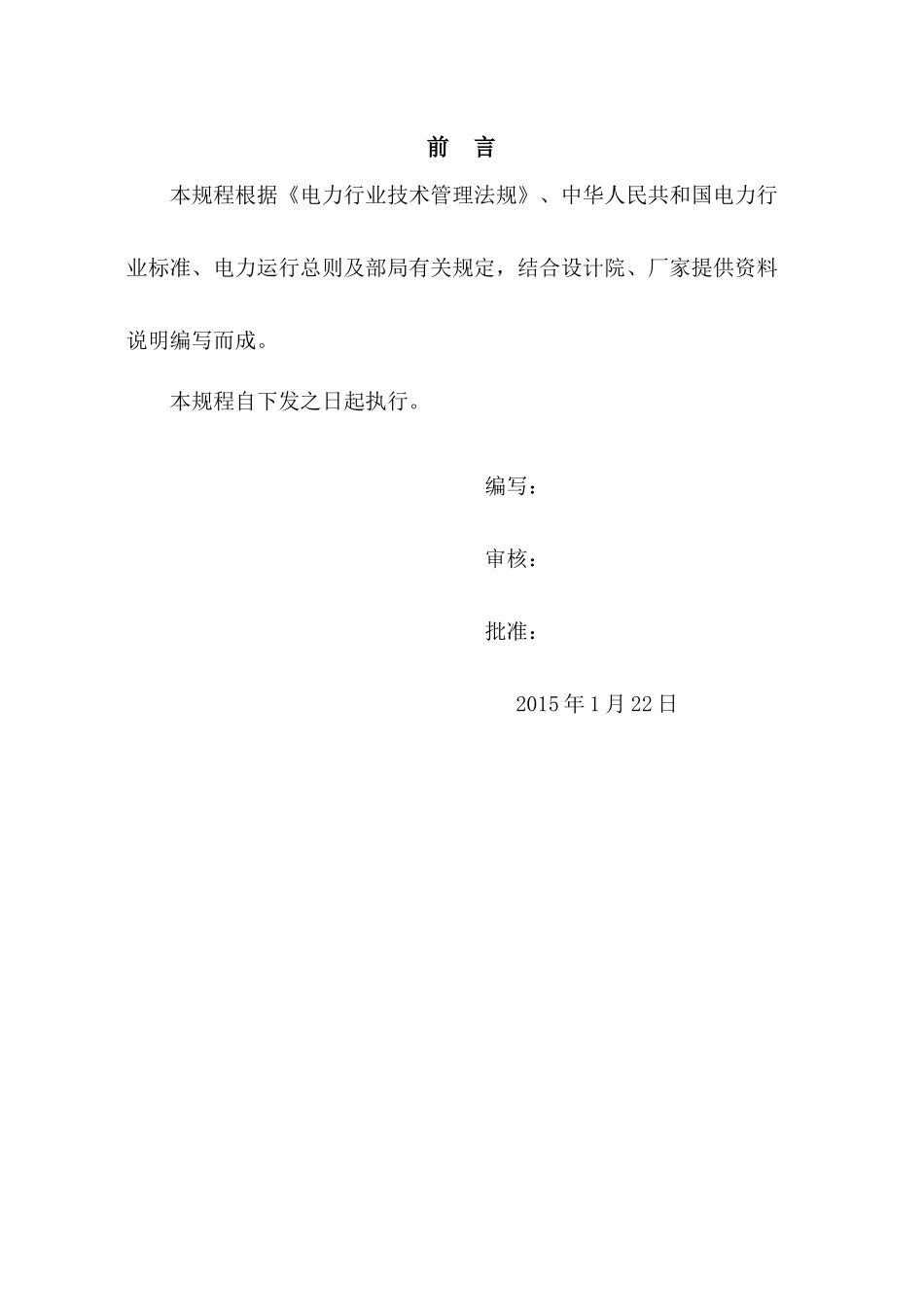

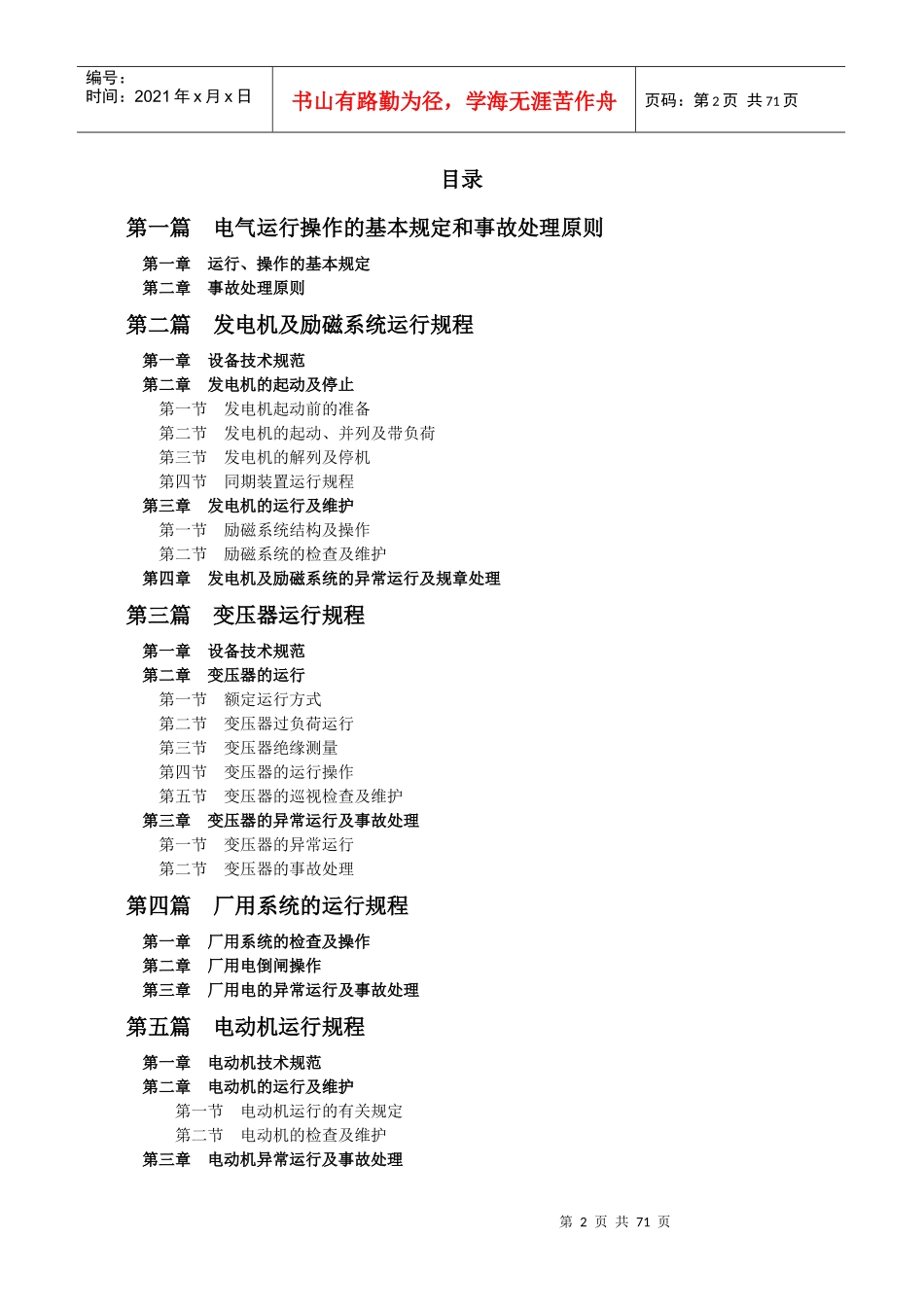

前言本规程根据《电力行业技术管理法规》、中华人民共和国电力行业标准、电力运行总则及部局有关规定，结合设计院、厂家提供资料说明编写而成。本规程自下发之日起执行。编写：审核：批准：2015年1月22日第2页共71页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共71页目录第一篇电气运行操作的基本规定和事故处理原则第一章运行、操作的基本规定第二章事故处理原则第二篇发电机及励磁系统运行规程第一章设备技术规范第二章发电机的起动及停止第一节发电机起动前的准备第二节发电机的起动、并列及带负荷第三节发电机的解列及停机第四节同期装置运行规程第三章发电机的运行及维护第一节励磁系统结构及操作第二节励磁系统的检查及维护第四章发电机及励磁系统的异常运行及规章处理第三篇变压器运行规程第一章设备技术规范第二章变压器的运行第一节额定运行方式第二节变压器过负荷运行第三节变压器绝缘测量第四节变压器的运行操作第五节变压器的巡视检查及维护第三章变压器的异常运行及事故处理第一节变压器的异常运行第二节变压器的事故处理第四篇厂用系统的运行规程第一章厂用系统的检查及操作第二章厂用电倒闸操作第三章厂用电的异常运行及事故处理第五篇电动机运行规程第一章电动机技术规范第二章电动机的运行及维护第一节电动机运行的有关规定第二节电动机的检查及维护第三章电动机异常运行及事故处理第3页共71页第2页共71页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共71页第六篇直流系统运行规程第一章设备规范及系统概况第一节设备规范第二节直流系统概况第二章直流系统的运行及维护第一节直流系统的运行第二节直流系统的日常维护第三章直流系统的异常运行及故障处理第七篇配电装置运行规程第一章设备概况第二章系统概况第三章配电装置的运行第一节刀闸操作联锁第二节倒闸操作第三节运行监视和维护第四章配电装置的事故处理附录一关于电气操作的几点要求附录二电气事故处理的有关规定附录三电气定期工作及试验项目表第4页共71页第3页共71页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共71页第一篇电气运行操作的基本规定和事故处理原则第一章运行、操作的基本规定1.电气设备的几种状态：运行状态：设备的开关及隔离刀闸均在合闸位置，已将电源至受电端的电路接通。检修状态：设备的开关、隔离刀闸均在断开位置，操作、合闸电源断开，设备已按检修要求做好安全措施。热备用状态：隔离刀闸在合闸位置，开关在工作位置，但断开。操作、合闸电源均接通。冷备用状态：设备的开关、隔离刀闸均在断开位置，操作、合闸电源断开，未布置安全措施，无妨碍复电的检修工作，已经操作即可投入运行。联动备用状态：与运行设备有联动关系的热备用设备，当运行设备故障后，该设备即可自动投入运行。2.开关状态:运行状态:开关及其两侧隔离刀闸均在合闸位置。热备用状态：开关在断开位置，两侧刀闸均在合闸位置，开关操作、合闸电源已送上。冷备用状态：开关及其两侧刀闸均在断开位置，并取下其操作及合闸电源。检修状态：在冷备用状态下，开关可能来电的各侧接地刀闸合上或各装设一组接地线。3.线路状态：运行状态:线路开关及其PT均处于运行状态。热备用状态：线路开关处于热备用状态，线路PT在运行状态。冷备用状态：线路开关处于冷备用状态，PT二次保险已取下。检修状态：在线路冷备用状态下，合上线路侧接地刀闸。4.变压器状态：运行状态:各侧开关及其隔离刀闸均在合闸位置，使变压器与相邻设备电气上连通。热备用状态：各侧开关均在断开位置：各侧刀闸在合闸位置。冷备用状态：各侧开关及刀闸均在断开位置(包括连接在变压器上的电压互感器)，且应取下各侧开关的操作及合闸电源。检修状态：在冷备用状态下，在可能来电的各侧引线均合上接地刀闸或装设一组接地线。第5页共71页第4页共71页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共71页5.母线状态:运行状态:母线PT刀闸处于合闸位置，至少有一个以上的支路开关或刀闸使母线与相邻设备连接。热备用状态：母线PT刀闸处于合闸位置，与相邻设备...
