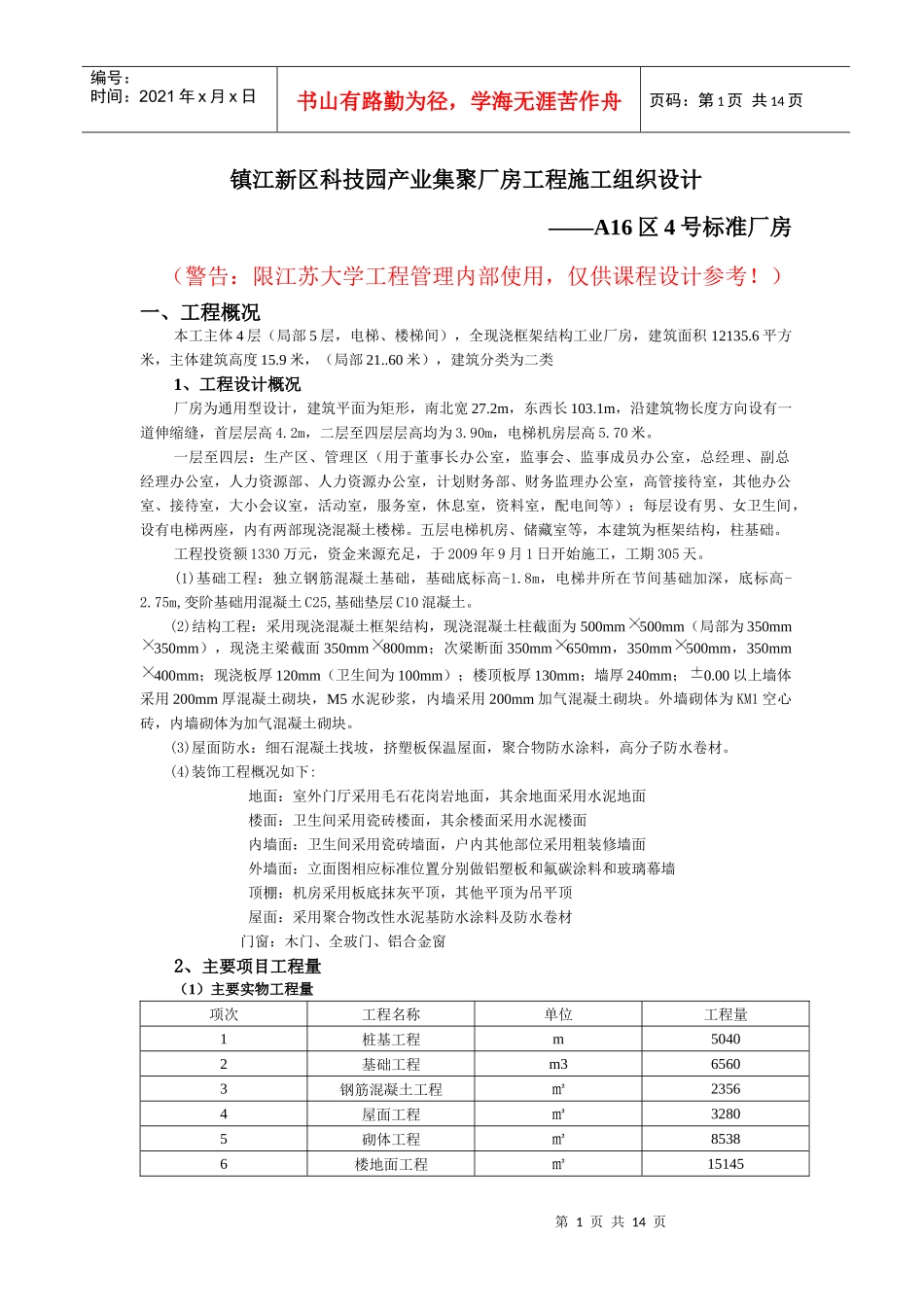

第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共14页镇江新区科技园产业集聚厂房工程施工组织设计——A16区4号标准厂房（警告：限江苏大学工程管理内部使用，仅供课程设计参考！）一、工程概况本工主体4层（局部5层，电梯、楼梯间），全现浇框架结构工业厂房，建筑面积12135.6平方米，主体建筑高度15.9米，（局部21..60米），建筑分类为二类1、工程设计概况厂房为通用型设计，建筑平面为矩形，南北宽27.2m，东西长103.1m，沿建筑物长度方向设有一道伸缩缝，首层层高4.2m，二层至四层层高均为3.90m，电梯机房层高5.70米。一层至四层：生产区、管理区（用于董事长办公室，监事会、监事成员办公室，总经理、副总经理办公室，人力资源部、人力资源办公室，计划财务部、财务监理办公室，高管接待室，其他办公室、接待室，大小会议室，活动室，服务室，休息室，资料室，配电间等）；每层设有男、女卫生间，设有电梯两座，内有两部现浇混凝土楼梯。五层电梯机房、储藏室等，本建筑为框架结构，柱基础。工程投资额1330万元，资金来源充足，于2009年9月1日开始施工，工期305天。(1)基础工程：独立钢筋混凝土基础，基础底标高-1.8m，电梯井所在节间基础加深，底标高-2.75m,变阶基础用混凝土C25,基础垫层C10混凝土。(2)结构工程：采用现浇混凝土框架结构，现浇混凝土柱截面为500mm500mm（局部为350mm350mm），现浇主梁截面350mm800mm；次梁断面350mm650mm，350mm500mm，350mm400mm；现浇板厚120mm（卫生间为100mm）；楼顶板厚130mm；墙厚240mm；0.00以上墙体采用200mm厚混凝土砌块，M5水泥砂浆，内墙采用200mm加气混凝土砌块。外墙砌体为KM1空心砖，内墙砌体为加气混凝土砌块。(3)屋面防水：细石混凝土找坡，挤塑板保温屋面，聚合物防水涂料，高分子防水卷材。(4)装饰工程概况如下:地面：室外门厅采用毛石花岗岩地面，其余地面采用水泥地面楼面：卫生间采用瓷砖楼面，其余楼面采用水泥楼面内墙面：卫生间采用瓷砖墙面，户内其他部位采用粗装修墙面外墙面：立面图相应标准位置分别做铝塑板和氟碳涂料和玻璃幕墙顶棚：机房采用板底抹灰平顶，其他平顶为吊平顶屋面：采用聚合物改性水泥基防水涂料及防水卷材门窗：木门、全玻门、铝合金窗2、主要项目工程量（1）主要实物工程量项次工程名称单位工程量1桩基工程m50402基础工程m365603钢筋混凝土工程㎡23564屋面工程㎡32805砌体工程㎡85386楼地面工程㎡15145第2页共14页第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共14页7装饰工程㎡26682二、施工部署1、原则要求遵循“先地下后地上，先结构后围护，先主体后装饰，先土建后安装，安装预留、预埋与土建施工同步进行”的总施工原则；将工程划分为基础、结构、装修、收尾竣工四个阶段。基础施工阶段：抓紧验槽和地基处理工作，在严冬到来之前做完独立基础、基础梁及回填土工作。结构施工阶段：采取小流水段均衡施工法组织结构施工，以每日完成一个段成品划分施工段，塔吊配合垂直运输。装修施工阶段：为加快工程进度，充分利用各施工面，室内粗装饰采用从下至上的施工流向、室内精装饰及楼地面工程从上至下施工流向；采用先墙顶后地面施工程序；室外装饰施工流向从上至下。分层进行结构验收后，室内装修随围护墙的砌筑由下向上顺序进行。结构到顶后，抢屋面工程，外檐装修由上至下进行，合理搭接工序，尽可能安排交叉作业以缩短工期。水、暖、电设备等视工程进展，配合土建穿插进行。收尾竣工阶段：零星装修，清理完毕，组织竣工验收。2、施工顺序（1）基础放线→挖土→清槽、修边坡→打钎、验槽、地基处理→混凝土垫层→弹线→绑钢筋→支模板→教主混凝土独立基础→拆模、养护→回填土→电梯井基础施工→绑基础梁钢筋→支梁侧模→浇筑基础梁混凝土→回填土（2）结构放线→柱钢筋绑扎、焊接→柱模板→柱浇混凝土→柱拆模→支搭梁板支撑架→支主、次梁底模→绑主、次梁钢筋→支主、次梁侧模→铺板底模板→支柱头模板→绑板底模板→埋管件、绑板顶钢筋→浇筑梁板混凝土→混凝土养护→拆梁板模板（3）装修内檐装修：砌筑外墙护墙、隔...
