酒泉市东兴园小区3楼基坑支护方案评审培训资料VIP免费

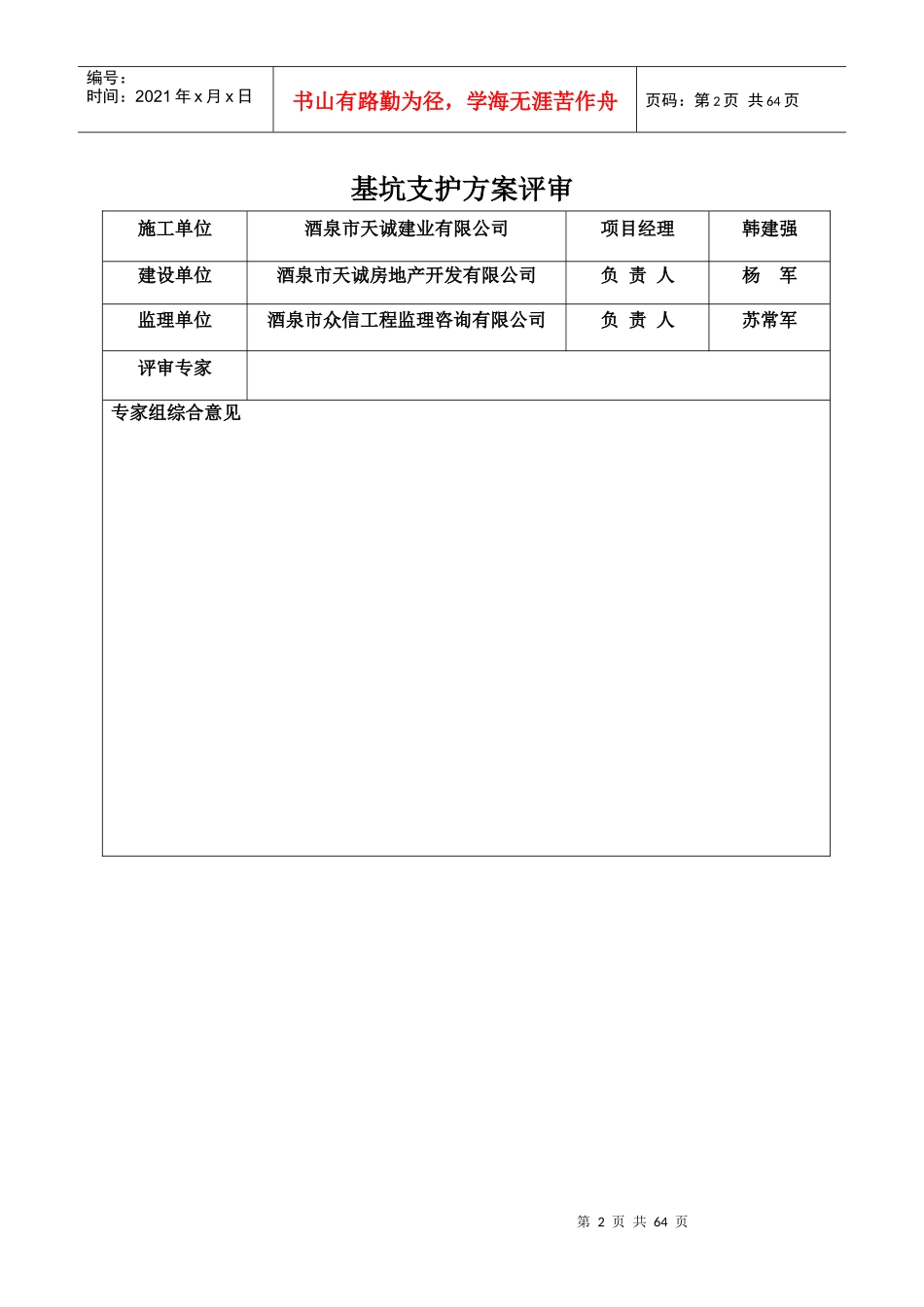

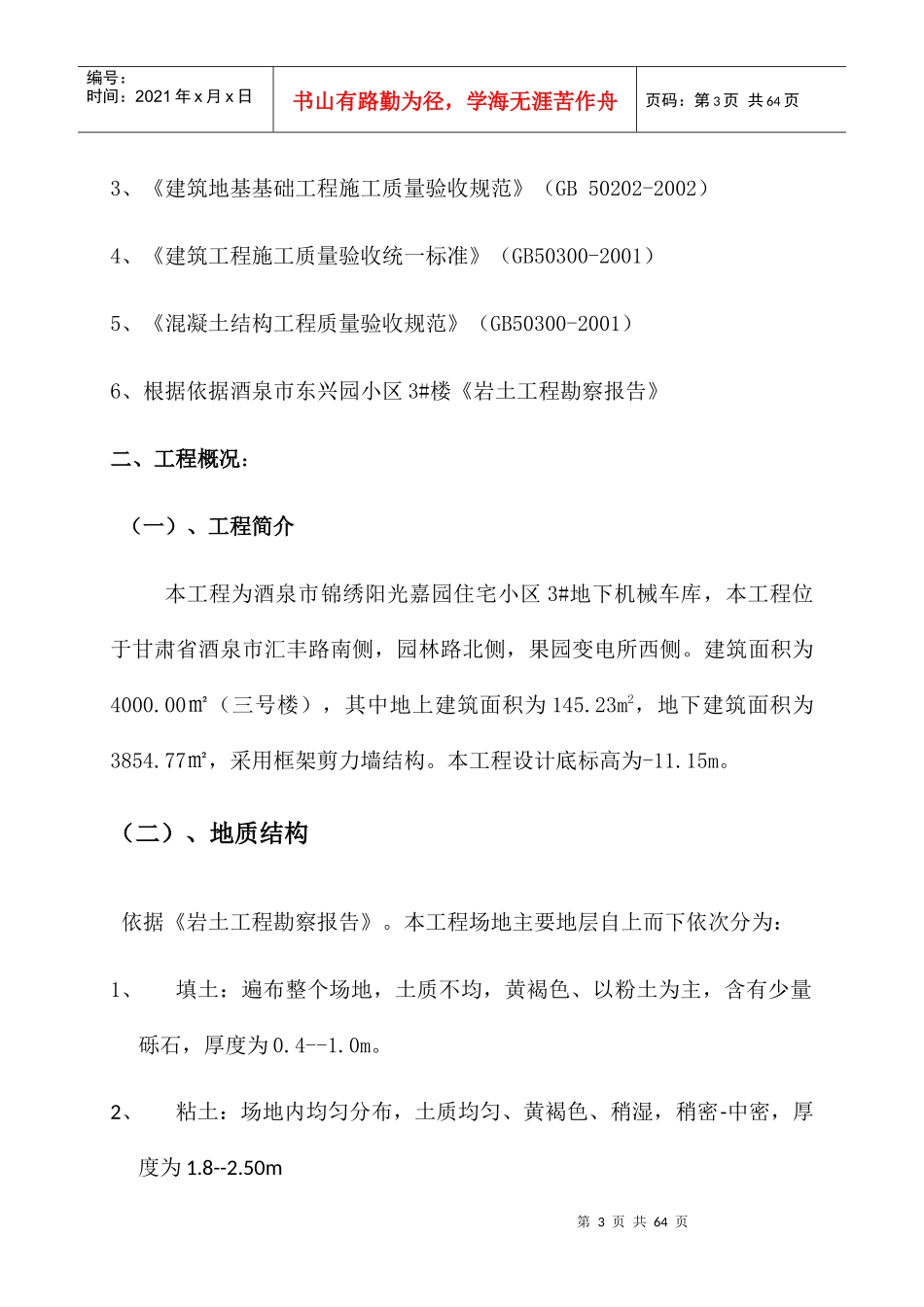

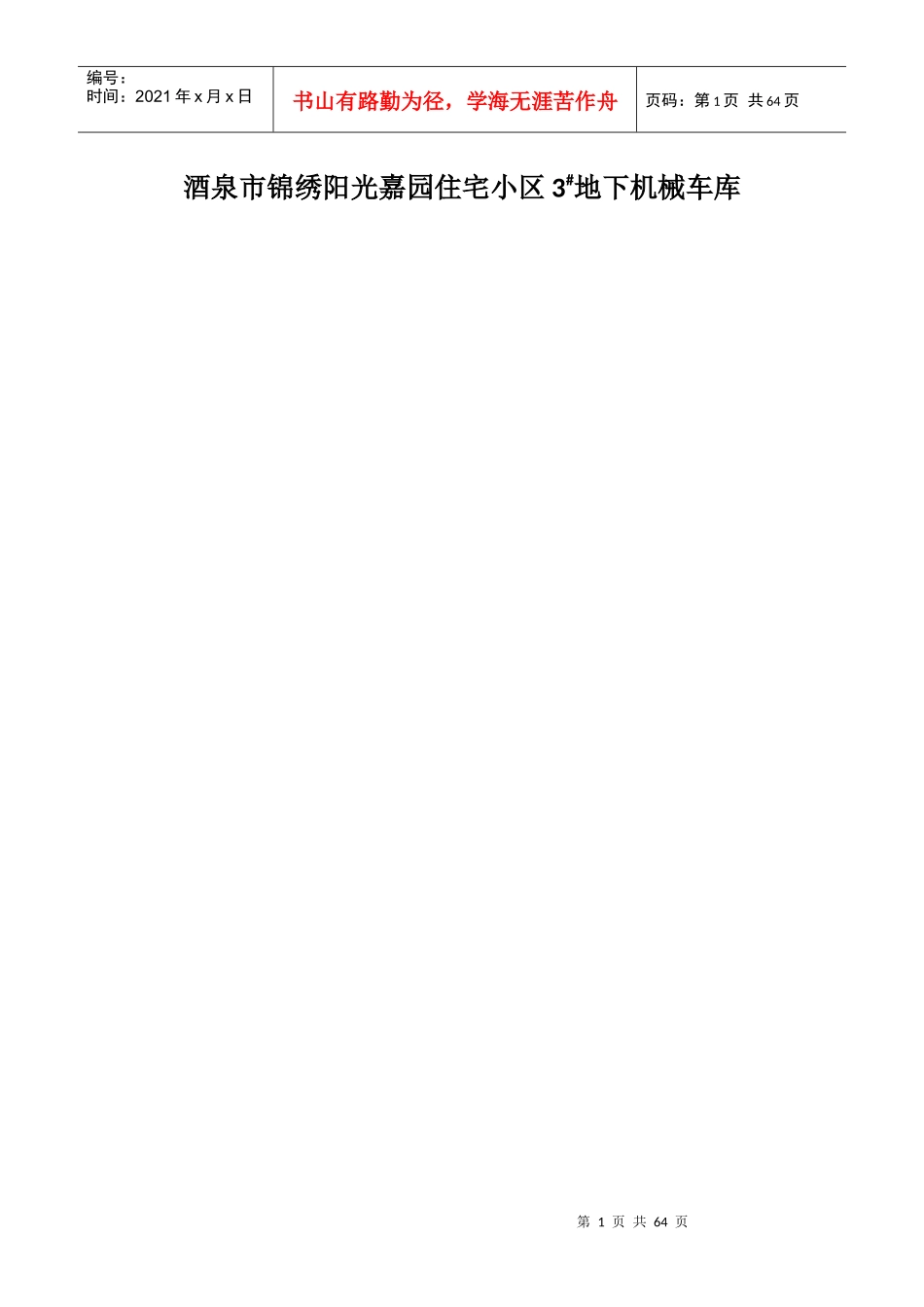

第1页共64页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共64页酒泉市锦绣阳光嘉园住宅小区3#地下机械车库第2页共64页第1页共64页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共64页基坑支护方案评审施工单位酒泉市天诚建业有限公司项目经理韩建强建设单位酒泉市天诚房地产开发有限公司负责人杨军监理单位酒泉市众信工程监理咨询有限公司负责人苏常军评审专家专家组综合意见第3页共64页第2页共64页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共64页3、《建筑地基基础工程施工质量验收规范》（GB50202-2002）4、《建筑工程施工质量验收统一标准》（GB50300-2001）5、《混凝土结构工程质量验收规范》（GB50300-2001）6、根据依据酒泉市东兴园小区3#楼《岩土工程勘察报告》二、工程概况：（一）、工程简介本工程为酒泉市锦绣阳光嘉园住宅小区3#地下机械车库，本工程位于甘肃省酒泉市汇丰路南侧，园林路北侧，果园变电所西侧。建筑面积为4000.00㎡（三号楼），其中地上建筑面积为145.23m2，地下建筑面积为3854.77㎡，采用框架剪力墙结构。本工程设计底标高为-11.15m。（二）、地质结构依据《岩土工程勘察报告》。本工程场地主要地层自上而下依次分为：1、填土：遍布整个场地，土质不均，黄褐色、以粉土为主，含有少量砾石，厚度为0.4--1.0m。2、粘土：场地内均匀分布，土质均匀、黄褐色、稍湿，稍密-中密，厚度为1.8--2.50m第4页共64页第3页共64页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共64页3、圆砾：深灰色，砾石粒径一般大于2--10mm，最大150mm，粒径大于2mm的颗粒质量约占总量的50%左右。该层埋深4.7以下，本次勘察最大揭露厚度23m（三）、水文地质条件场地不考虑地下水对拟建工程的影响。三、基坑支护设计（一）、基坑支护选型根据现场实际情况基坑开挖已全部完成，施工过程中应加强施工监测，防止坍塌事故。为保证基坑支护区域坑壁稳定，不至于对基坑施工造成影响，从经济、技术等方面进行综合考虑，主要考虑保证坑壁稳定，根据现场开挖实际情况土层较稳定，前期施工单位已用双排脚手架支撑内壁，决定采用以下选型：基坑四面粘土部位采用三层土钉连接双排脚手架固定竹脚板支护、砾石层部位采用200厚钢筋混凝土墙板支护、（二）、土钉墙施工工艺1、土钉采用锚杆机将Φ25钢筋打入，打入钢筋时应注意角度5-20度，（角度控制应计算出入射角对边与锚杆的水平投影的比例1:12.7-1:3.08然后调整对边的长度控制钢筋入射角角度），注浆后形成土钉。第5页共64页第4页共64页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共64页2、注浆采用注浆设备，浆液为水泥浆，水灰比不宜超过0.45，浆液应搅拌均匀并立即使用，注浆前、中途停顿及作业完毕，必须用水冲洗管路。3、注浆可采用低压（0.4-0.6Mpa）注浆，水平孔采用抵押或高压方法。注浆时，注浆管应插入孔底，出浆口始终处在孔中浆体的表面以内，在注浆的同时将导管匀速、缓缓拔出，待浆液回流到孔口时，用水泥袋纸等捣入孔内封堵孔口，保持压力数分钟。向孔内注入讲题的充盈系数必须大于1.4、喷射混凝土面层采用混凝土喷射设备。喷射混凝土厚度80mm，强度等级为C20，粗骨料最大粒径不大于15mm，水灰比不宜大于0.45.喷射顺序应自下而上，喷头与受喷面距离控制在0.8-1.5m范围内，射流方向垂直指向喷射面。7、为控制混凝土喷射层厚度，在边壁上垂直打入短钢筋做标志，局部凹凸部位面层厚度超过10cm时，分两次喷射，每次宜为40-60mm，在进行下步混凝土喷射前，应清除结合面上的浮浆和松散碎屑并喷水使之潮湿。喷射混凝土终凝两小时后喷水养护，养护时间根据气温确定，一般为3-7天。四、技术组织措施（一）、项目目标与施工组织第6页共64页第5页共64页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共64页1、本工程的质量目标是：分部分项工程及检验批质量合格率100%，进度目标：按合同要求工期完成工程。安全目标是：不发生重大机械及人员伤亡事故。2、施工组织：本工程成立项目部、项目经理负...
