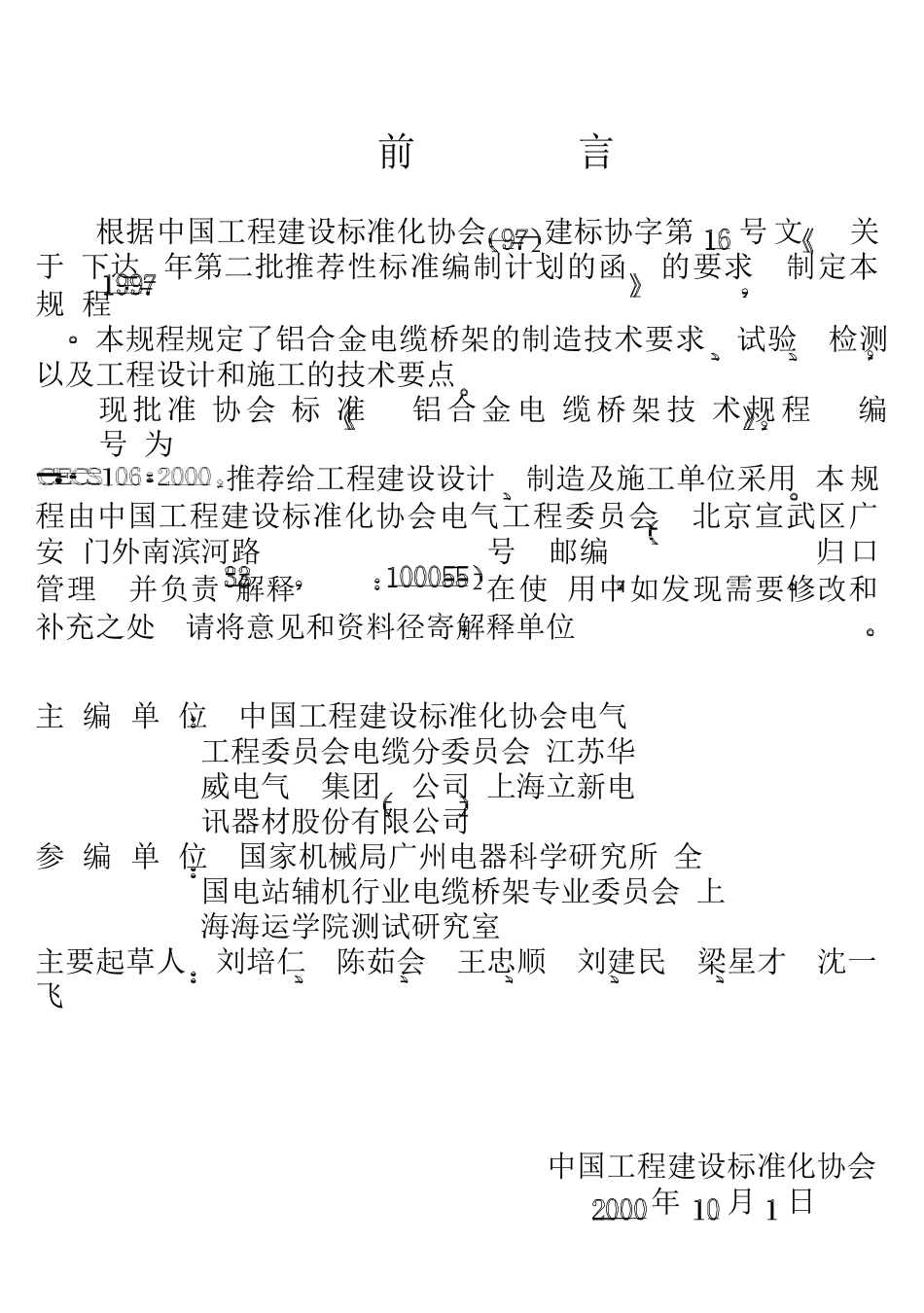

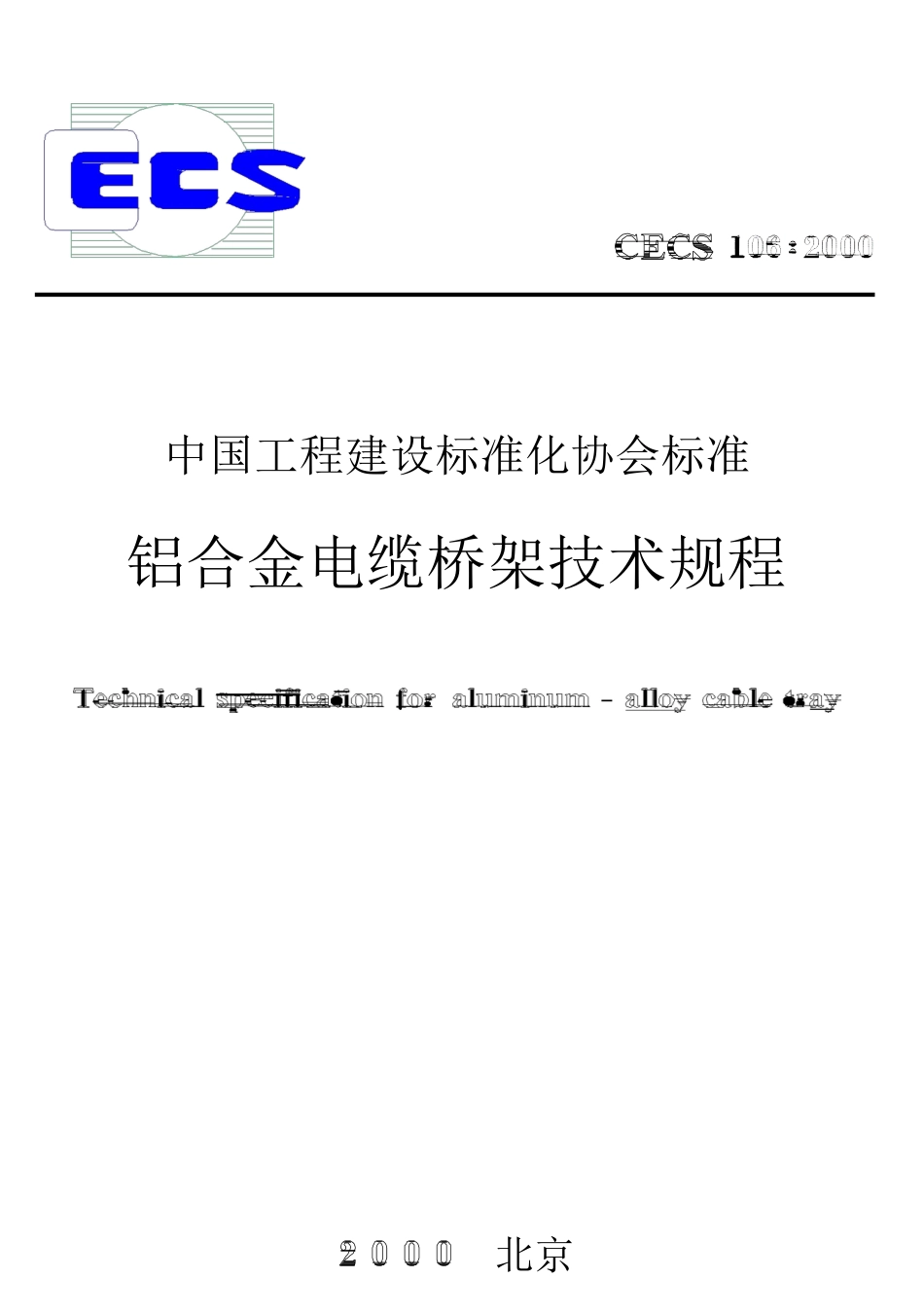

中国工程建设标准化协会标准铝合金电缆桥架技术规程北京中国工程建设标准化协会标准铝合金电缆桥架技术规程主编单位中国工程建设标准化协会电气工程委员会电缆分委员会江苏华威电气集团公司上海立新电讯器材股份有限公司批准单位中国工程建设标准化协会施行日期年月日年北京前言根据中国工程建设标准化协会建标协字第号文关于下达年第二批推荐性标准编制计划的函的要求制定本规程本规程规定了铝合金电缆桥架的制造技术要求试验检测以及工程设计和施工的技术要点现批准协会标准铝合金电缆桥架技术规程编号为推荐给工程建设设计制造及施工单位采用本规程由中国工程建设标准化协会电气工程委员会北京宣武区广安门外南滨河路号邮编归口管理并负责解释在使用中如发现需要修改和补充之处请将意见和资料径寄解释单位主编单位中国工程建设标准化协会电气工程委员会电缆分委员会江苏华威电气集团公司上海立新电讯器材股份有限公司参编单位国家机械局广州电器科学研究所全国电站辅机行业电缆桥架专业委员会上海海运学院测试研究室主要起草人刘培仁陈茹会王忠顺刘建民梁星才沈一飞中国工程建设标准化协会年月日附录接头导电性试验附录环境条件等级目次总则术语铝桥架的制造与检测型号及规格技术要求试验方法检验规则计价标志包装贮存铝桥架的工程设计型式及品种的选择托盘梯架规格选择荷载等级选择表面防腐处理方式选择支吊架配置防火接地桥架系统设计铝桥架的施工技术要点附录铝桥架结构强度与稳定性的计算方法附录铝桥架荷载试验本规程用词说明总则为适应工程建设的需要使铝合金电缆桥架以下简称铝桥架的制造及工程应用做到技术先进安全可靠经济适用便于施工与运行维护制定本规程本规程适用于工业与民用建筑中铝桥架的制造试验与检测以及工程设计与施工工程选用的铝桥架产品应经国家认可的专业质量检验机构的检测与认证铝桥架的制造工程设计和施工除应执行本规程外尚应符合国家现行有关标准的规定术语铝合金电缆桥架铝合金制电缆桥架装置的简称由铝合金材料制作托盘或梯架的直通弯通附件以及支吊架等构成用以支承电缆具有连续刚性结构的总体装置梯架梯形电缆桥架直接承托电缆的部件的简称由两根纵向侧边与若干根横档构成的梯形部件有孔托盘有孔槽形电缆桥架直接承托电缆的部件的简称由带孔眼的底板和侧边所构成的或由整块铝合金板冲孔后弯曲制成底部有孔的槽形部件无孔托盘无孔槽形电缆桥架直接承托电缆的部件的简称由底板与侧边构成的或由整块铝合金板弯曲制成实底的槽形部件直通一段不能改变方向或几何尺寸的用于直接承托电缆的刚性直线形部件弯通一段能改变方向的用于直接承托电缆的刚性非直线形部件水平弯通在同一水平面改变桥架方向的部件分为四种水平三通在同一水平面以间隔分三个方向连接桥架的部件分为等宽变宽两种水平四通在同一水平面以间隔分四个方向连接桥架的部件分为等宽变宽两种垂直上弯通使桥架从水平面改变方向向上的部件垂直下弯通使桥架从水平面改变方向向下的部件垂直三通在同一垂直面以间隔分三个方向连接桥架的部件变宽直通在同一平面连接不同宽度桥架的部件支吊架电缆桥架支承构件的简称用于直接支承托盘梯架直通弯通的部件有支架悬臂支架吊架等基本型式附件用于直通之间直通与弯通之间的连接件或其它补充功能的部件可包括连接板分直线连接板简称直接板铰链连接板简称铰接板分为水平式垂直式两种变宽连接板简称变宽板变高连接板简称变高板伸缩连接板简称伸缩板垂直支承板简称支承板桥架与箱体或楼板连接板终端板引下件盖板固紧件隔板或铝桥架的制造与检测型号及规格铝桥架型号宜由部件名称类型及规格的代号组成部件名称类型用汉语拼音字母表示规格铝桥架的侧边高度宽度弯通的弯曲半径支吊架的规格尺寸等可依次用阿拉伯数字表示型号示例规格代号例如以高度宽度的尺寸表示表面防护层类型代号例如阳极氧化处理用喷涂粉末涂层用涂漆用表示结构类型代号例如托盘型梯架型等的代号铝桥架部件名称代号铝桥架的常用规格尺寸系列应符合表的规定托盘梯架的直通单件标准长度可采用托盘梯架弯通的常用内侧弯曲半径应符合下列规定圆弧形折弯形两条内侧边的内切圆半径有孔托盘底部的...
