电缆故障点的四种实用测定方法VIP免费

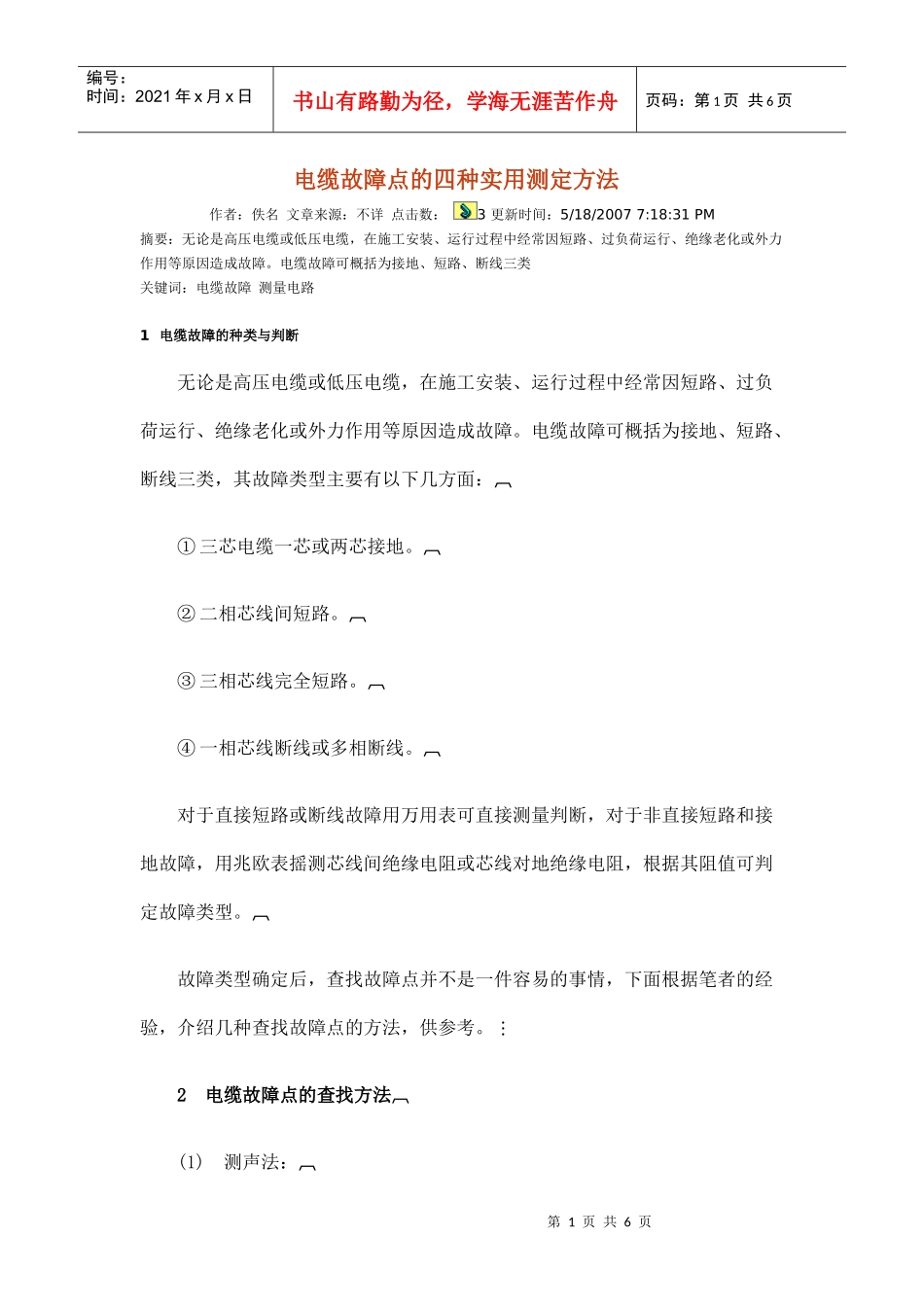

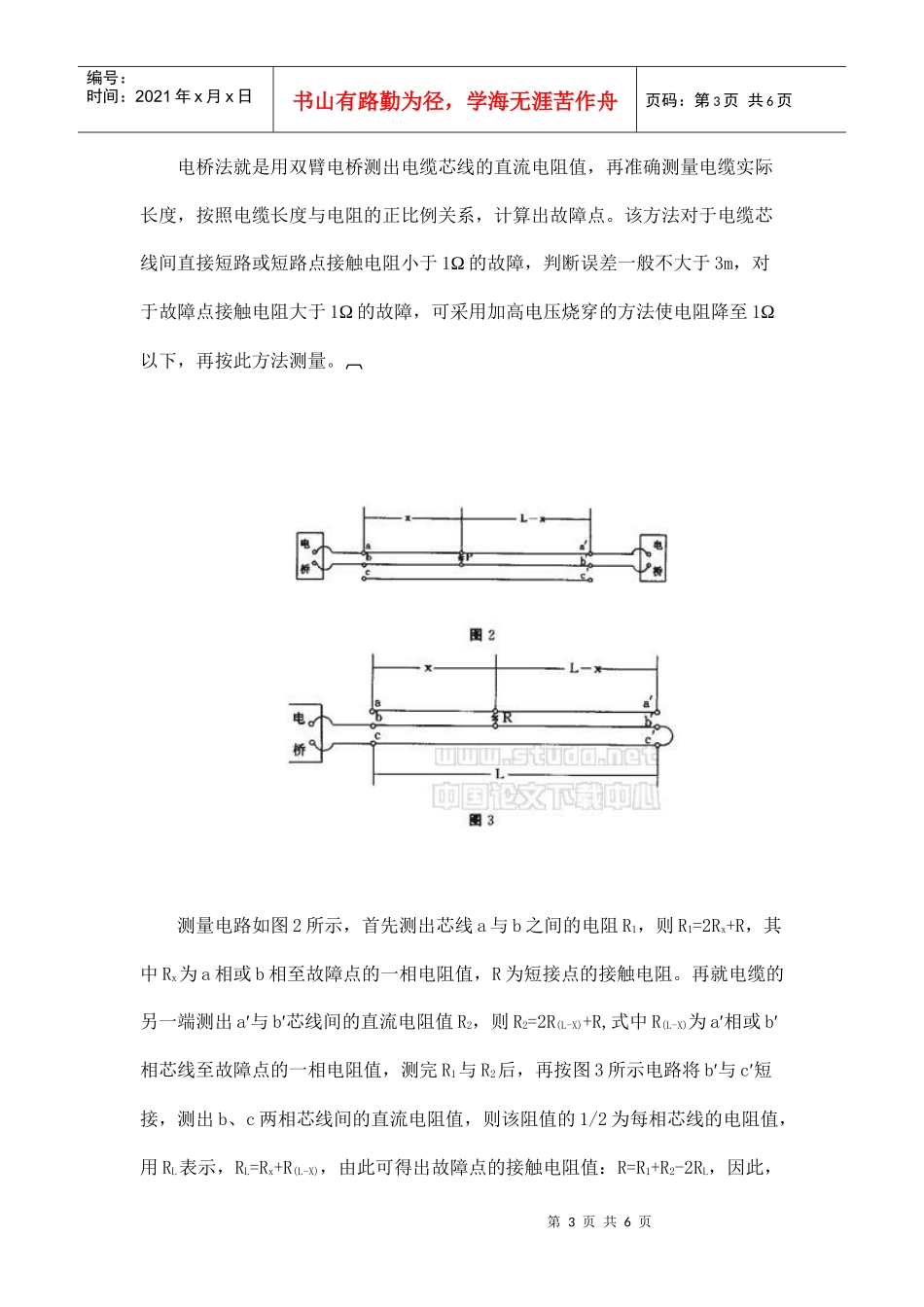

第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页电缆故障点的四种实用测定方法作者：佚名文章来源：不详点击数：3更新时间：5/18/20077:18:31PM摘要：无论是高压电缆或低压电缆，在施工安装、运行过程中经常因短路、过负荷运行、绝缘老化或外力作用等原因造成故障。电缆故障可概括为接地、短路、断线三类关键词：电缆故障测量电路1电缆故障的种类与判断无论是高压电缆或低压电缆，在施工安装、运行过程中经常因短路、过负荷运行、绝缘老化或外力作用等原因造成故障。电缆故障可概括为接地、短路、断线三类，其故障类型主要有以下几方面：①三芯电缆一芯或两芯接地。②二相芯线间短路。③三相芯线完全短路。④一相芯线断线或多相断线。对于直接短路或断线故障用万用表可直接测量判断，对于非直接短路和接地故障，用兆欧表摇测芯线间绝缘电阻或芯线对地绝缘电阻，根据其阻值可判定故障类型。故障类型确定后，查找故障点并不是一件容易的事情，下面根据笔者的经验，介绍几种查找故障点的方法，供参考。2电缆故障点的查找方法(1)测声法：第2页共6页第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页所谓测声法就是根据故障电缆放电的声音进行查找，该方法对于高压电缆芯线对绝缘层闪络放电较为有效。此方法所用设备为直流耐压试验机。电路接线如图1所示，其中SYB为高压试验变压器，C为高压电容器，ZL为高压整流硅堆，R为限流电阻，Q为放电球间隙，L为电缆芯线。当电容器C充电到一定电压值时，球间隙对电缆故障芯线放电，在故障处电缆芯线对绝缘层放电产生“滋、滋”的火花放电声，对于明敷设电缆凭听觉可直接查找，若为地埋电缆，则首先要确定并标明电缆走向，再在杂噪声音最小的时候，借助耳聋助听器或医用听诊器等音频放大设备进行查找。查找时，将拾音器贴近地面，沿电缆走向慢慢移动，当听到“滋、滋”放电声最大时，该处即为故障点。使用该方法一定要注意安全，在试验设备端和电缆末端应设专人监视。(2)电桥法：第3页共6页第2页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共6页电桥法就是用双臂电桥测出电缆芯线的直流电阻值，再准确测量电缆实际长度，按照电缆长度与电阻的正比例关系，计算出故障点。该方法对于电缆芯线间直接短路或短路点接触电阻小于1Ω的故障，判断误差一般不大于3m，对于故障点接触电阻大于1Ω的故障，可采用加高电压烧穿的方法使电阻降至1Ω以下，再按此方法测量。测量电路如图2所示，首先测出芯线a与b之间的电阻R1，则R1=2Rx+R，其中Rx为a相或b相至故障点的一相电阻值，R为短接点的接触电阻。再就电缆的另一端测出a′与b′芯线间的直流电阻值R2，则R2=2R(L-X)+R,式中R(L-X)为a′相或b′相芯线至故障点的一相电阻值，测完R1与R2后，再按图3所示电路将b′与c′短接，测出b、c两相芯线间的直流电阻值，则该阻值的1/2为每相芯线的电阻值，用RL表示，RL=Rx+R(L-X)，由此可得出故障点的接触电阻值：R=R1+R2-2RL，因此，第4页共6页第3页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共6页故障点两侧芯线的电阻值可用下式表示：Rx=(R1-R)/2，R(L-X)=(R2-R)/2。Rx、R(L-X)、RL三个数值确定后，按比例公式即可求出故障点距电缆端头的距离X或(L-X)：X=(RX/RL)L，(L-X)=(R(L-X)/RL)L，式中L为电缆的总长度。采用电桥法时应保证测量精度，电桥连接线要尽量短，线径要足够大，与电缆芯线连接要采用压接或焊接，计算过程中小数位数要全部保留。(3)电容电流测定法：电缆在运行中，芯线之间、芯线对地都存在电容，该电容是均匀分布的，电容量与电缆长度呈线性比例关系，电容电流测定法就是根据这一原理进行测定的，对于电缆芯线断线故障的测定非常准确。测量电路如图4所示，使用设备为1～2kVA单相调压器一台，0～30V、0.5级交流电压表一只，0～100mA、0.5级交流毫安表一只。测量步骤：第5页共6页第4页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共6页①首先在电缆首端分...
