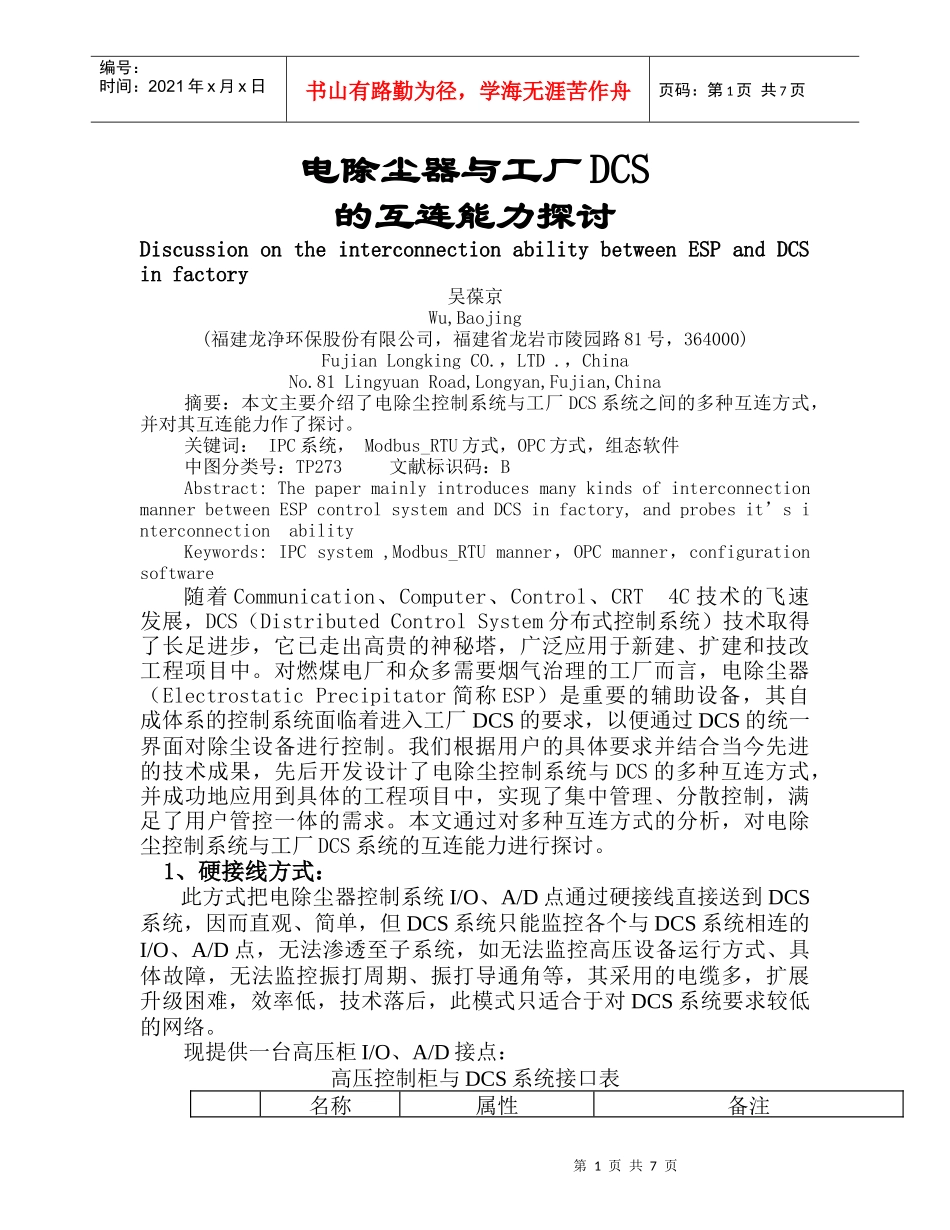

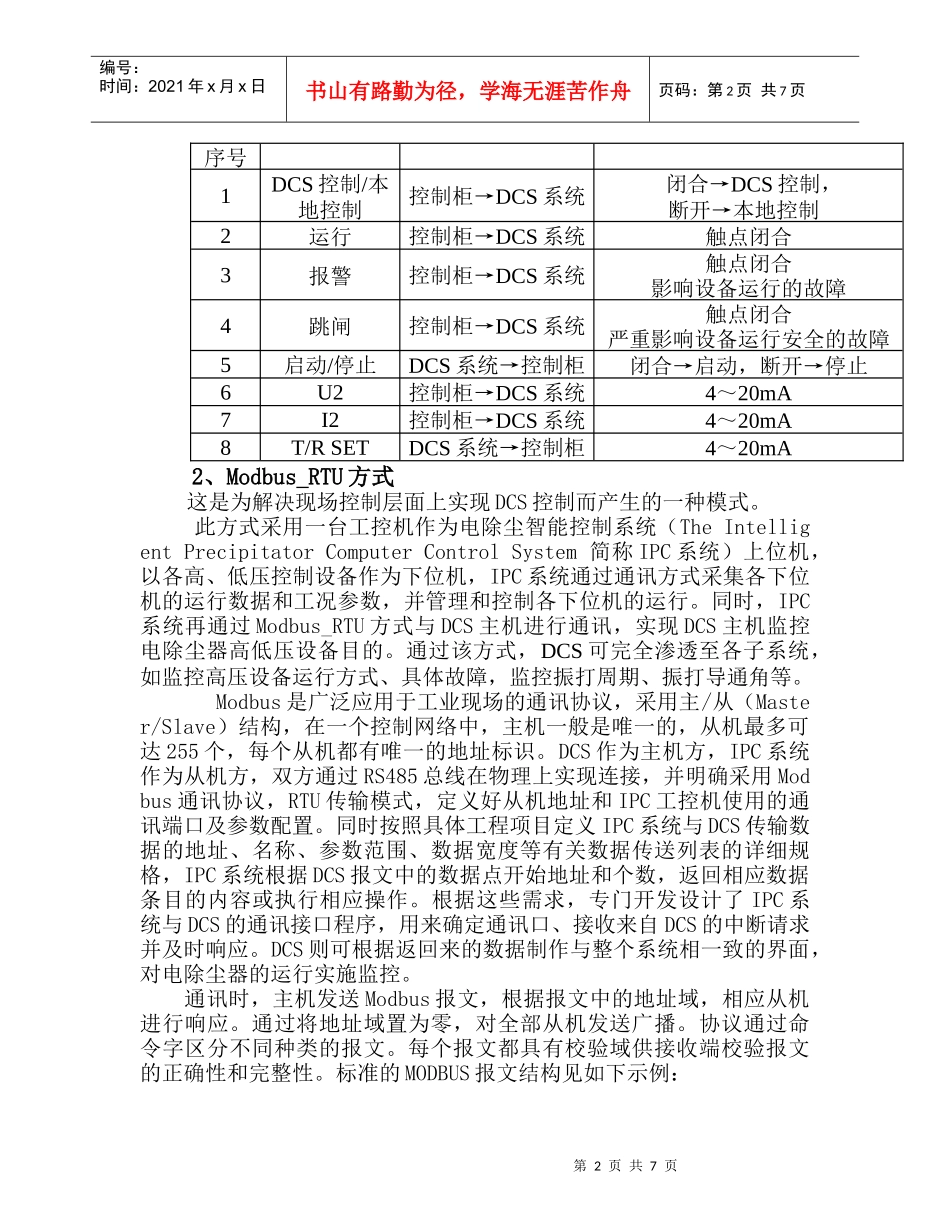

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页电除尘器与工厂DCS的互连能力探讨DiscussionontheinterconnectionabilitybetweenESPandDCSinfactory吴葆京Wu,Baojing(福建龙净环保股份有限公司，福建省龙岩市陵园路81号，364000)FujianLongkingCO.，LTD.，ChinaNo.81LingyuanRoad,Longyan,Fujian,China摘要：本文主要介绍了电除尘控制系统与工厂DCS系统之间的多种互连方式，并对其互连能力作了探讨。关键词：IPC系统，Modbus_RTU方式，OPC方式，组态软件中图分类号：TP273文献标识码：BAbstract:ThepapermainlyintroducesmanykindsofinterconnectionmannerbetweenESPcontrolsystemandDCSinfactory,andprobesit’sinterconnectionabilityKeywords:IPCsystem,Modbus_RTUmanner，OPCmanner，configurationsoftware随着Communication、Computer、Control、CRT4C技术的飞速发展，DCS（DistributedControlSystem分布式控制系统）技术取得了长足进步，它已走出高贵的神秘塔，广泛应用于新建、扩建和技改工程项目中。对燃煤电厂和众多需要烟气治理的工厂而言，电除尘器（ElectrostaticPrecipitator简称ESP）是重要的辅助设备，其自成体系的控制系统面临着进入工厂DCS的要求，以便通过DCS的统一界面对除尘设备进行控制。我们根据用户的具体要求并结合当今先进的技术成果，先后开发设计了电除尘控制系统与DCS的多种互连方式，并成功地应用到具体的工程项目中，实现了集中管理、分散控制，满足了用户管控一体的需求。本文通过对多种互连方式的分析，对电除尘控制系统与工厂DCS系统的互连能力进行探讨。1、硬接线方式：此方式把电除尘器控制系统I/O、A/D点通过硬接线直接送到DCS系统，因而直观、简单，但DCS系统只能监控各个与DCS系统相连的I/O、A/D点，无法渗透至子系统，如无法监控高压设备运行方式、具体故障，无法监控振打周期、振打导通角等，其采用的电缆多，扩展升级困难，效率低，技术落后，此模式只适合于对DCS系统要求较低的网络。现提供一台高压柜I/O、A/D接点：高压控制柜与DCS系统接口表名称属性备注第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页序号1DCS控制/本地控制控制柜→DCS系统闭合→DCS控制，断开→本地控制2运行控制柜→DCS系统触点闭合3报警控制柜→DCS系统触点闭合影响设备运行的故障4跳闸控制柜→DCS系统触点闭合严重影响设备运行安全的故障5启动/停止DCS系统→控制柜闭合→启动，断开→停止6U2控制柜→DCS系统4～20mA7I2控制柜→DCS系统4～20mA8T/RSETDCS系统→控制柜4～20mA2、Modbus_RTU方式这是为解决现场控制层面上实现DCS控制而产生的一种模式。此方式采用一台工控机作为电除尘智能控制系统（TheIntelligentPrecipitatorComputerControlSystem简称IPC系统）上位机，以各高、低压控制设备作为下位机，IPC系统通过通讯方式采集各下位机的运行数据和工况参数，并管理和控制各下位机的运行。同时，IPC系统再通过Modbus_RTU方式与DCS主机进行通讯，实现DCS主机监控电除尘器高低压设备目的。通过该方式，DCS可完全渗透至各子系统，如监控高压设备运行方式、具体故障，监控振打周期、振打导通角等。Modbus是广泛应用于工业现场的通讯协议，采用主/从（Master/Slave）结构，在一个控制网络中，主机一般是唯一的，从机最多可达255个，每个从机都有唯一的地址标识。DCS作为主机方，IPC系统作为从机方，双方通过RS485总线在物理上实现连接，并明确采用Modbus通讯协议，RTU传输模式，定义好从机地址和IPC工控机使用的通讯端口及参数配置。同时按照具体工程项目定义IPC系统与DCS传输数据的地址、名称、参数范围、数据宽度等有关数据传送列表的详细规格，IPC系统根据DCS报文中的数据点开始地址和个数，返回相应数据条目的内容或执行相应操作。根据这些需求，专门开发设计了IPC系统与DCS的通讯接口程序，用来确定通讯口、接收来自DCS的中断请求并及时响应。DCS则可根据返回来的数据制作与整个系统相一致的界面，对电除尘器的运行实施监控。通讯时，主机发送Modbus报文，根据报文中的地址域...
