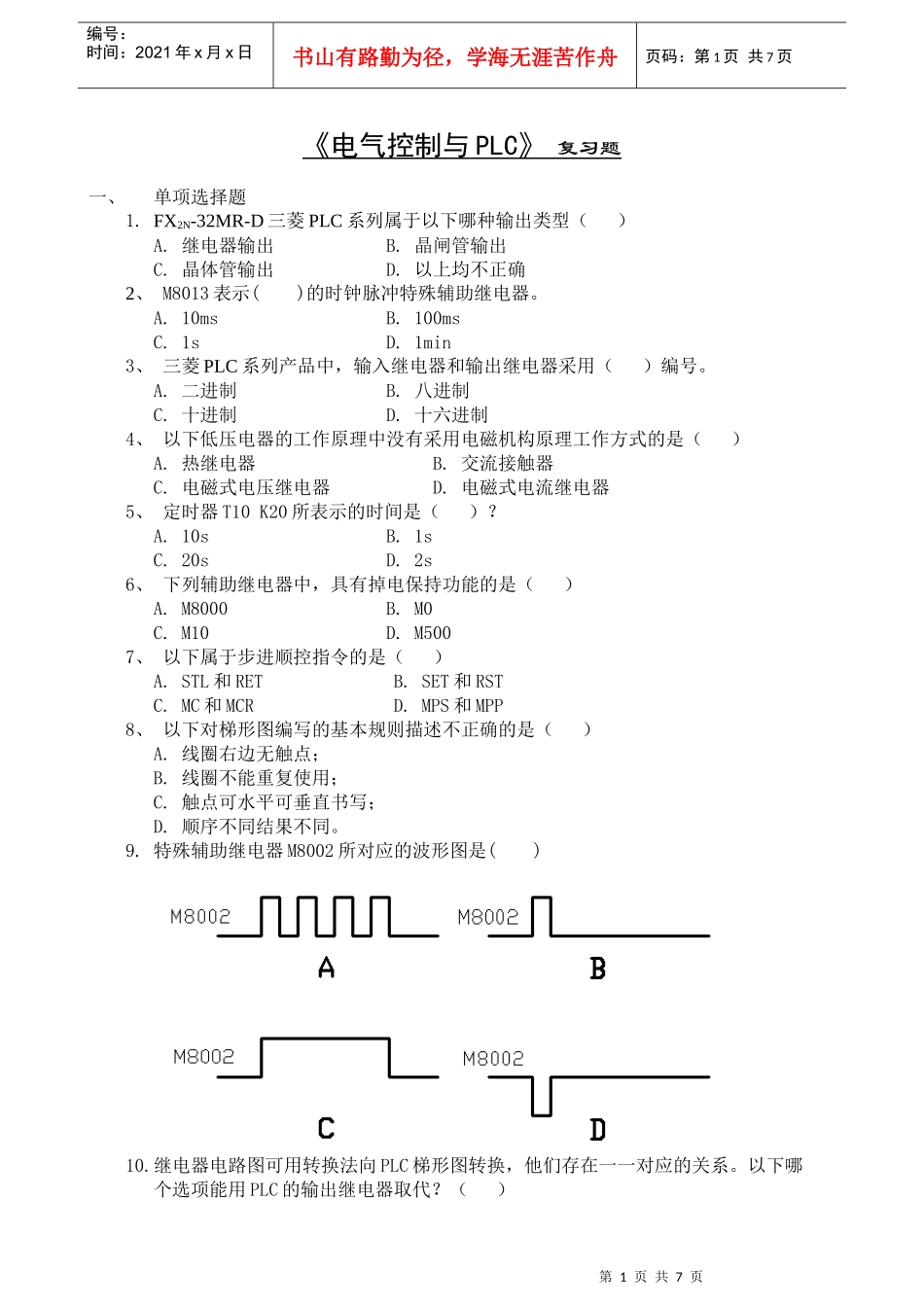

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页《电气控制与PLC》复习题一、单项选择题1.FX2N-32MR-D三菱PLC系列属于以下哪种输出类型（）A.继电器输出B.晶闸管输出C.晶体管输出D.以上均不正确2、M8013表示()的时钟脉冲特殊辅助继电器。A.10msB.100msC.1sD.1min3、三菱PLC系列产品中，输入继电器和输出继电器采用（）编号。A.二进制B.八进制C.十进制D.十六进制4、以下低压电器的工作原理中没有采用电磁机构原理工作方式的是（）A.热继电器B.交流接触器C.电磁式电压继电器D.电磁式电流继电器5、定时器T10K20所表示的时间是（）？A.10sB.1sC.20sD.2s6、下列辅助继电器中，具有掉电保持功能的是（）A.M8000B.M0C.M10D.M5007、以下属于步进顺控指令的是（）A.STL和RETB.SET和RSTC.MC和MCRD.MPS和MPP8、以下对梯形图编写的基本规则描述不正确的是（）A.线圈右边无触点；B.线圈不能重复使用；C.触点可水平可垂直书写；D.顺序不同结果不同。9.特殊辅助继电器M8002所对应的波形图是()10.继电器电路图可用转换法向PLC梯形图转换，他们存在一一对应的关系。以下哪个选项能用PLC的输出继电器取代？（）第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页A.交流接触器或电磁阀B.热继电器C.按钮开关D.限位开关11、下列PLC型号中，不属于三菱公司的产品的是：（）A、FX1S-10MR-001B、FX1N-24MT-001C、S7-200D、FX2N-32MR-D12、下列对电磁式电压继电器说法不正确的一项是：（）A、电压继电器的线圈匝数多、导线细、阴抗大。B、电压继电器触点的动作与线圈所加电压大小无关，使用时和负载并联。二、填空题（每空1分，共20分）1、状态元件中用于初始状态；用于返回原点状态；用于用于SFC的中间状态；用于保持停电前状态；用作报警元件。2、笼型异步电动机减压起动控制方式有，和定子串接自藕减压起动3、操作数按功能分有操作数、操作数和操作数；按组成形式分有元件、元件和。4、FX系统PLC的状态继电器中，S0表示什么意思：。5、状态的三要素：，，。6、说明下列指令意义：MPPANDPSTLRETNOPRSTORBLD7、指令的执行方式有方式和方式。8、寄存器V、Z是___________寄存器。9、顺序功能图有三种基本结构，即___________、___________、___________。10、目前，三菱公司的FX系列产品样本中仅有FX1S、FX1N、和这4个子系列。11、在较复杂的顺序控制中，一般都是多流程的控制，常见的有流程和流程两种方式。12、在顺序控制中，状态转移图是有状态、状态转移条件及三部分构成。a)时间继电器的电气符号如下图所示，其含义是：(a)________、(b)________、(c)________、(d)________、(e)________、(f)________13、我国现行标准将工作在交流50Hz、额定电压以及下和直流额定电压及以下电路中的电器称为低压电器。14、低压电器按照它在电路中所处的地位和作用可分为低压控制电器和两大类。a)电磁机构一般由铁芯、和等三部分组成。b)PLC的运行是按照从上而下、从左而右的顺序执行的，即为工作方式；而继电器控制电路是并行工作方式，电源一接通，并联支路都有相同的电压。第3页共7页第2页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共7页15、笼型异步电动机常用的电气制动方式有和。16、电气控制图一般分为电路和电路两部分。17、按国标规定，“停止”按钮必须是色，“启动”按钮必须是色。18、热继电器是对电动机进行保护的电器；熔断器是用于供电线路和电气设备的保护的电器。三、判断题（判断以下内容对或错：对：√；错：╳）1、热继电器只能做过载保护，而不能做短路保护。（）2、FX2N系列PLC，一条选择性分支的支路数不能超过8条，初始状态对应有多条选择性分支时，每个初始状态的支路总数不能超过16条。（）。3、在PLC的三种输出方式中，响应时间最慢的是继电器输出，约为10ms。（）4、由于CPU只执行活动步对应的程序，所以使用STL指令时不允许双线圈输出。（）5、STL步进触点指令用于“激活”某个状态，其梯形图符号为（）。6、在PLC的三种输出方式中，响应时间最慢的是继电器输出，约为10ms。...
