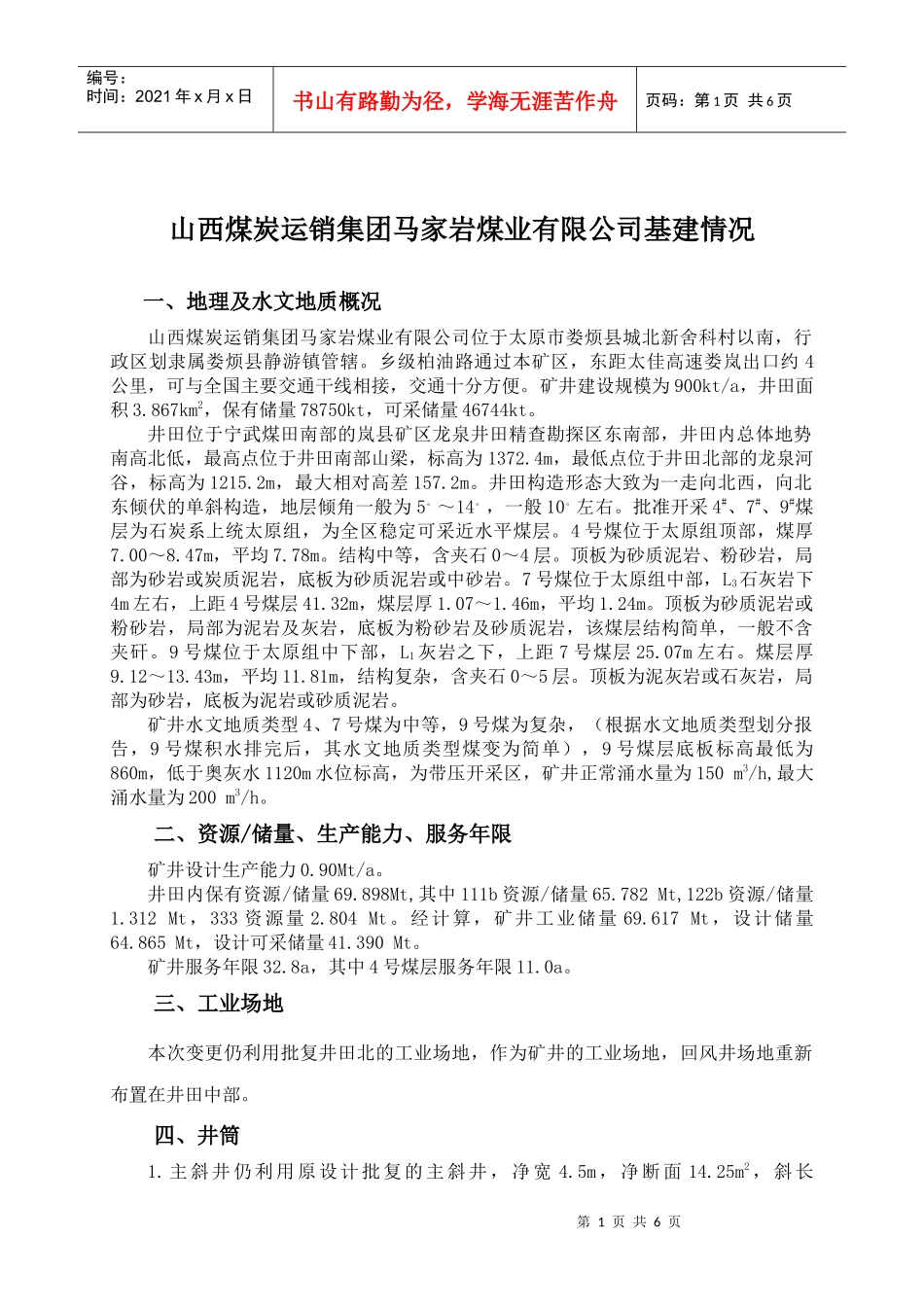

第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页山西煤炭运销集团马家岩煤业有限公司基建情况一、地理及水文地质概况山西煤炭运销集团马家岩煤业有限公司位于太原市娄烦县城北新舍科村以南，行政区划隶属娄烦县静游镇管辖。乡级柏油路通过本矿区，东距太佳高速娄岚出口约4公里，可与全国主要交通干线相接，交通十分方便。矿井建设规模为900kt/a，井田面积3.867km2，保有储量78750kt，可采储量46744kt。井田位于宁武煤田南部的岚县矿区龙泉井田精查勘探区东南部，井田内总体地势南高北低，最高点位于井田南部山梁，标高为1372.4m，最低点位于井田北部的龙泉河谷，标高为1215.2m，最大相对高差157.2m。井田构造形态大致为一走向北西，向北东倾伏的单斜构造，地层倾角一般为5。～14。，一般10。左右。批准开采4#、7#、9#煤层为石炭系上统太原组，为全区稳定可采近水平煤层。4号煤位于太原组顶部，煤厚7.00～8.47m，平均7.78m。结构中等，含夹石0～4层。顶板为砂质泥岩、粉砂岩，局部为砂岩或炭质泥岩，底板为砂质泥岩或中砂岩。7号煤位于太原组中部，L3石灰岩下4m左右，上距4号煤层41.32m，煤层厚1.07～1.46m，平均1.24m。顶板为砂质泥岩或粉砂岩，局部为泥岩及灰岩，底板为粉砂岩及砂质泥岩，该煤层结构简单，一般不含夹矸。9号煤位于太原组中下部，L1灰岩之下，上距7号煤层25.07m左右。煤层厚9.12～13.43m，平均11.81m，结构复杂，含夹石0～5层。顶板为泥灰岩或石灰岩，局部为砂岩，底板为泥岩或砂质泥岩。矿井水文地质类型4、7号煤为中等，9号煤为复杂，（根据水文地质类型划分报告，9号煤积水排完后，其水文地质类型煤变为简单），9号煤层底板标高最低为860m，低于奥灰水1120m水位标高，为带压开采区，矿井正常涌水量为150m3/h,最大涌水量为200m3/h。二、资源/储量、生产能力、服务年限矿井设计生产能力0.90Mt/a。井田内保有资源/储量69.898Mt,其中111b资源/储量65.782Mt,122b资源/储量1.312Mt，333资源量2.804Mt。经计算，矿井工业储量69.617Mt，设计储量64.865Mt，设计可采储量41.390Mt。矿井服务年限32.8a，其中4号煤层服务年限11.0a。三、工业场地本次变更仍利用批复井田北的工业场地，作为矿井的工业场地，回风井场地重新布置在井田中部。四、井筒1.主斜井仍利用原设计批复的主斜井，净宽4.5m，净断面14.25m2，斜长第2页共6页第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页354.93m，倾角25°,装备B=1000mm带式输送机并设人行台阶和扶手，担负全矿井的煤炭提升、进风任务兼作安全出口。2.副斜井仍利用原设计批复的副斜井，净宽4.2m，净断面12.30m2，斜长345.5m，倾角23°，装备单钩串车,担负全矿井的辅助提升任务,设人行台阶，为矿井的进风任务兼做安全出口。3.进风行人斜井仍利用原设计批复的进风行人斜井，净宽3.0m，净断面7.4m2，倾角19°装设架空乘人器并设人行台阶，为矿井的进风任务兼做安全出口。4.由于回风斜井连接4号煤层回风巷时，要穿过小窑老空区，且断面仅6.4m2，长800m，需重新刷大整巷，施工工程量大，运行费用高，投产后通风距离远，通风阻力大，采空区漏风严重，容易引起原小窑采空区自燃发火，形成火区，存在安全隐患。经现场踏探并与矿方沟通，确定在原新舍科矿的工业场地内，新掘一个回风立井，作为矿井兼并重组后的回风立井，原设计刷大利用的回风斜井按“六条标准”实施关闭。回风立井：直径6.0m,净断面25.26m2，落底到4号煤层，垂深139m，装备行人梯子间，担负全矿井的回风任务兼做矿井的安全出口。井筒特征表序号井筒特征井筒名称主斜井副斜井进风行人斜井回风立井1井筒坐标纬距(X)544226302.7034226450.0004226282.7034225302.616经距(Y)19565383.94619565400.00019565413.94619566200.552纬距(X)804226254.4534226401.7504226234.4534225350.866经距(Y)19565313.79019565329.85019565343.79019566130.4022井口标高(m)12301225.001230.5981238.8493方位角(度)329313°30′314井筒倾角(度)25231990°5水平标高(m)一水平+1090二水平+10406井筒垂深或斜长(m)354.930/483.31345...
