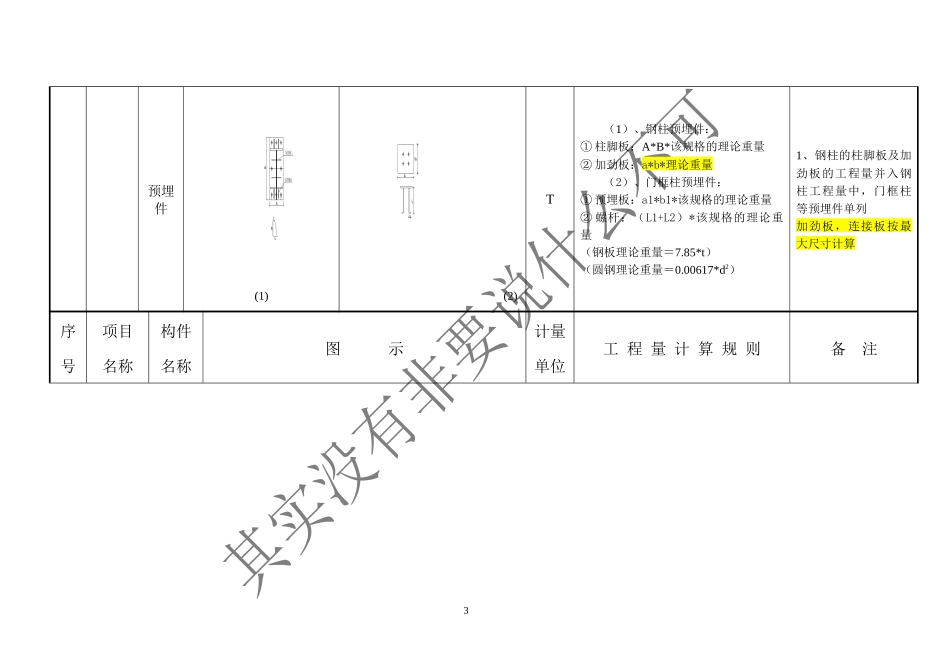

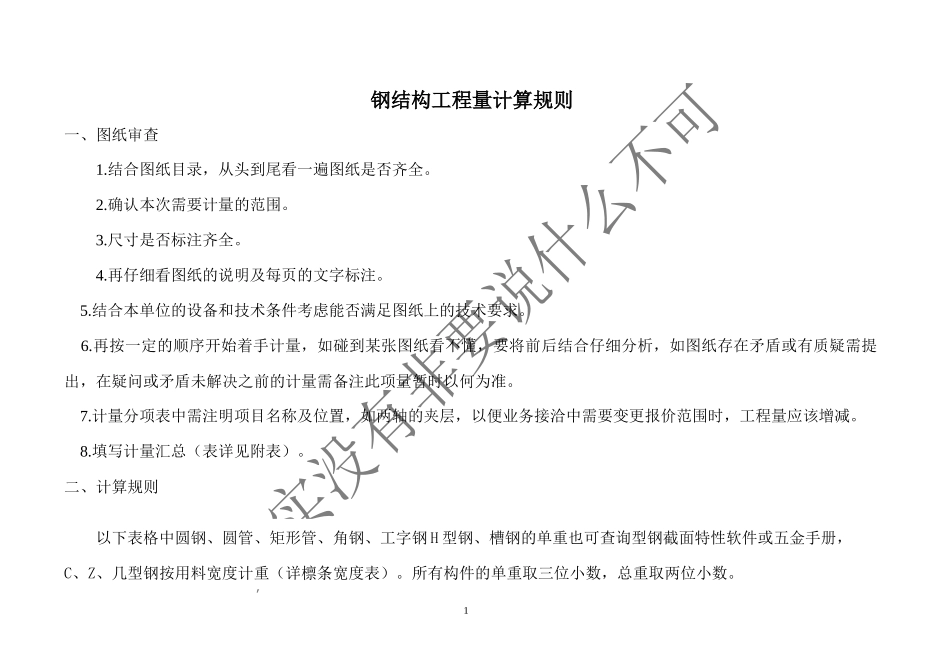

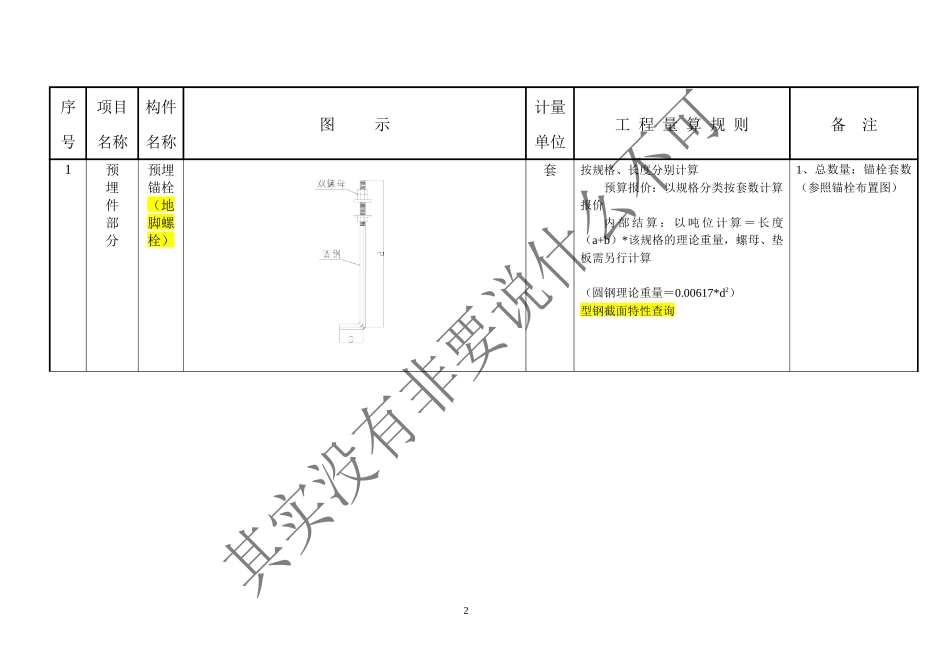

钢结构工程量计算规则一、图纸审查1.结合图纸目录，从头到尾看一遍图纸是否齐全。2.确认本次需要计量的范围。3.尺寸是否标注齐全。4.再仔细看图纸的说明及每页的文字标注。5.结合本单位的设备和技术条件考虑能否满足图纸上的技术要求。6.再按一定的顺序开始着手计量，如碰到某张图纸看不懂，要将前后结合仔细分析，如图纸存在矛盾或有质疑需提出，在疑问或矛盾未解决之前的计量需备注此项量暂时以何为准。7.计量分项表中需注明项目名称及位置，如两轴的夹层，以便业务接洽中需要变更报价范围时，工程量应该增减。8.填写计量汇总（表详见附表）。二、计算规则以下表格中圆钢、圆管、矩形管、角钢、工字钢H型钢、槽钢的单重也可查询型钢截面特性软件或五金手册，C、Z、几型钢按用料宽度计重（详檩条宽度表）。所有构件的单重取三位小数，总重取两位小数。1序号项目名称构件名称图示计量单位工程量算规则备注1预埋件部分预埋锚栓（地脚螺栓）套按规格、长度分别计算预算报价：以规格分类按套数计算报价内部结算：以吨位计算＝长度（a+b）*该规格的理论重量，螺母、垫板需另行计算（圆钢理论重量＝0.00617*d2）型钢截面特性查询1、总数量：锚栓套数（参照锚栓布置图）2预埋件加劲板1加劲板2(1)(2)T（1）、钢柱预埋件：①柱脚板：A*B*该规格的理论重量②加劲板：a*b*理论重量（2）、门框柱预埋件：①预埋板：a1*b1*该规格的理论重量②螺杆：（L1+L2）*该规格的理论重量（钢板理论重量＝7.85*t）（圆钢理论重量＝0.00617*d2）1、钢柱的柱脚板及加劲板的工程量并入钢柱工程量中，门框柱等预埋件单列加劲板，连接板按最大尺寸计算序号项目名称构件名称图示计量单位工程量计算规则备注32钢柱部分钢柱（H型）（1）（2）T(1)、钢柱（等截面）：翼缘板＝（钢柱顶标高－柱底板板底标高－柱脚板厚度－顶部节点板长度）*翼缘板宽度*翼缘板的理论重量腹板＝（钢柱顶标高－柱底板板底标高－柱脚板厚度－顶部节点板厚度）*（此腹板截面高度－两块翼缘板厚度）*腹板的理论重量原理：（净高*宽*理论重量）(2)、钢柱（变截面）：翼缘板计算方法和等截面柱翼缘板的计算方法相同腹板＝（钢柱顶标高－柱底板板底标高－柱脚板厚度－顶部节点板厚度）*（腹板最大截面高度与最小截面高度的平均值－两块翼缘板厚度）*腹板的理论重量1、在计算钢柱工程量时按照图纸节点详图把相关的节点板工程量计算出来（如节点板形状为不规则或多边形钢板以其最大外接矩形面积*该规格的理论重量计算），把工程量并入钢柱中。2、工程有吊车梁，在钢柱上焊牛腿（H型钢），其计算方法同钢梁的计算方法，工程量并入钢柱工程量中。4序号项目名称构件名称图示计量单位工程量计算规则备注钢柱部分钢柱（H型）(3)、钢柱（等截面）钢柱实际高度*该型号的理论重量〔理论重量计算方法：翼缘板宽*翼缘板的理论重量*2+（腹板截面高度－两块翼缘板厚度）*腹板的理论重量〕（钢板理论重量＝7.85*t）3、总重：相同钢柱单重*根数*榀数（参照钢架布置图）5钢梁部分钢梁（H型）（1）（1）、钢梁（屋面有坡度）：翼缘板＝（梁实际长度－端头节点板厚度）*翼缘板宽度*翼缘板的理论重量腹板＝（梁实际长度－端头节点板厚度）*（腹板截面高度－两块翼缘板厚度）*腹板的理论重量1、实际长度＝〔（水平长度*斜率）2+水平长度2〕的算术平方根，斜率是指垂直高度与水平宽度的比值序号项目名称构件名称图示计量单位工程量计算规则备注63钢梁部分钢梁（H型）（1）（2）T（2）钢梁（蜂窝梁）（此梁极少遇到）：梁实际长度*该型号的理论重量〔理论重量计算方法：翼缘板宽*翼缘板的理论重量*2+（腹板截面高度－两块翼缘板厚度）*腹板的理论重量〕（需扣除腹板上单个空洞面积在0.3m2以上所占的孔洞面积）（钢板理论重量＝7.85*t）2、在计算钢梁工程量时按照图纸节点详图把相关的节点板工程量计算出来（如节点板形状为不规则或多边形钢板以其最大外接矩形面积*该规格的理论重量计算），把工程量并入钢梁中。3、如钢梁为热轧H型钢、高频H型钢、T型钢等均按实际长度*该型号的理论重量计算〔高频H型钢理论重量计算方法：翼缘板宽*翼缘板的理论重量*2+（腹板截面高度－...
