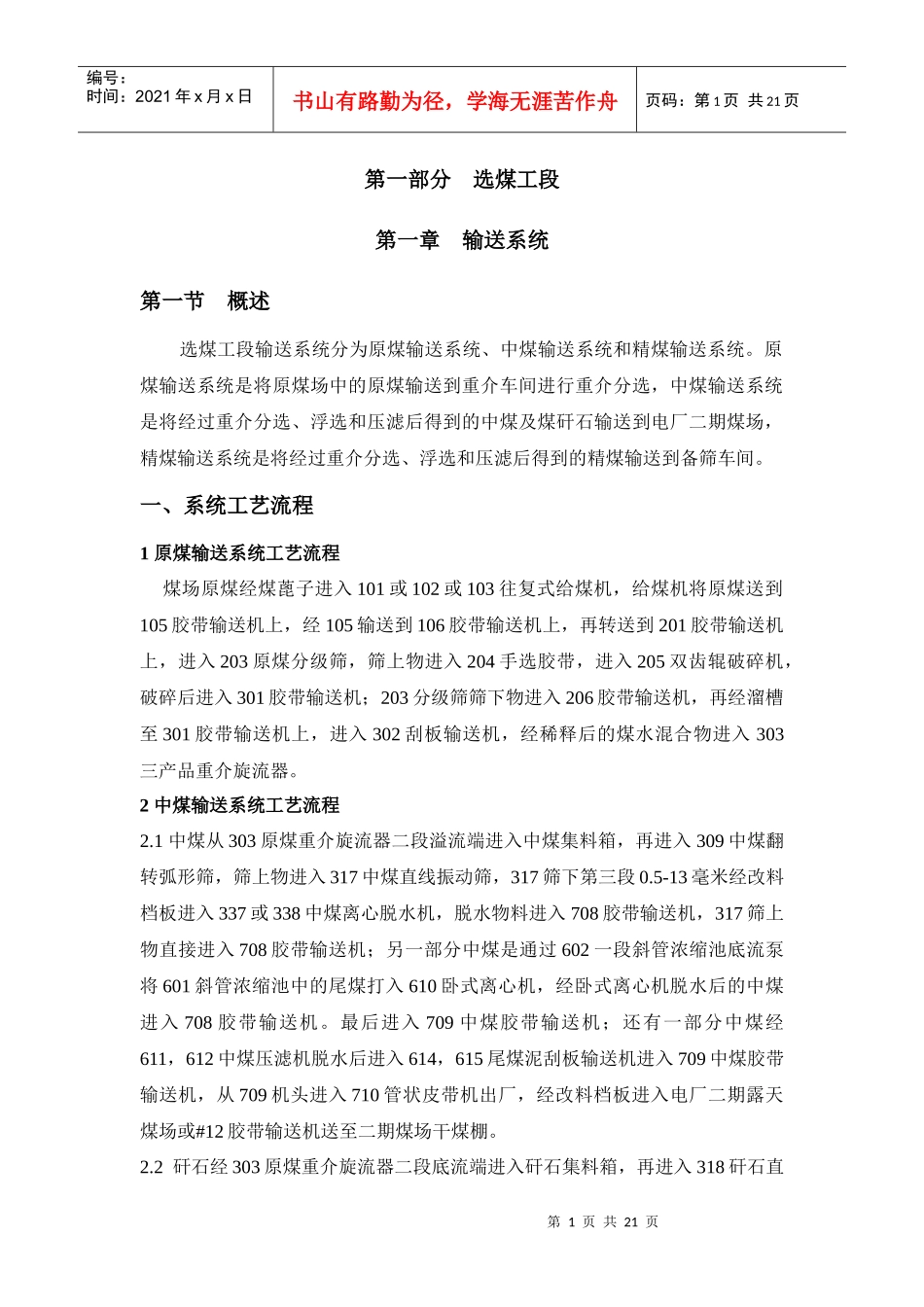

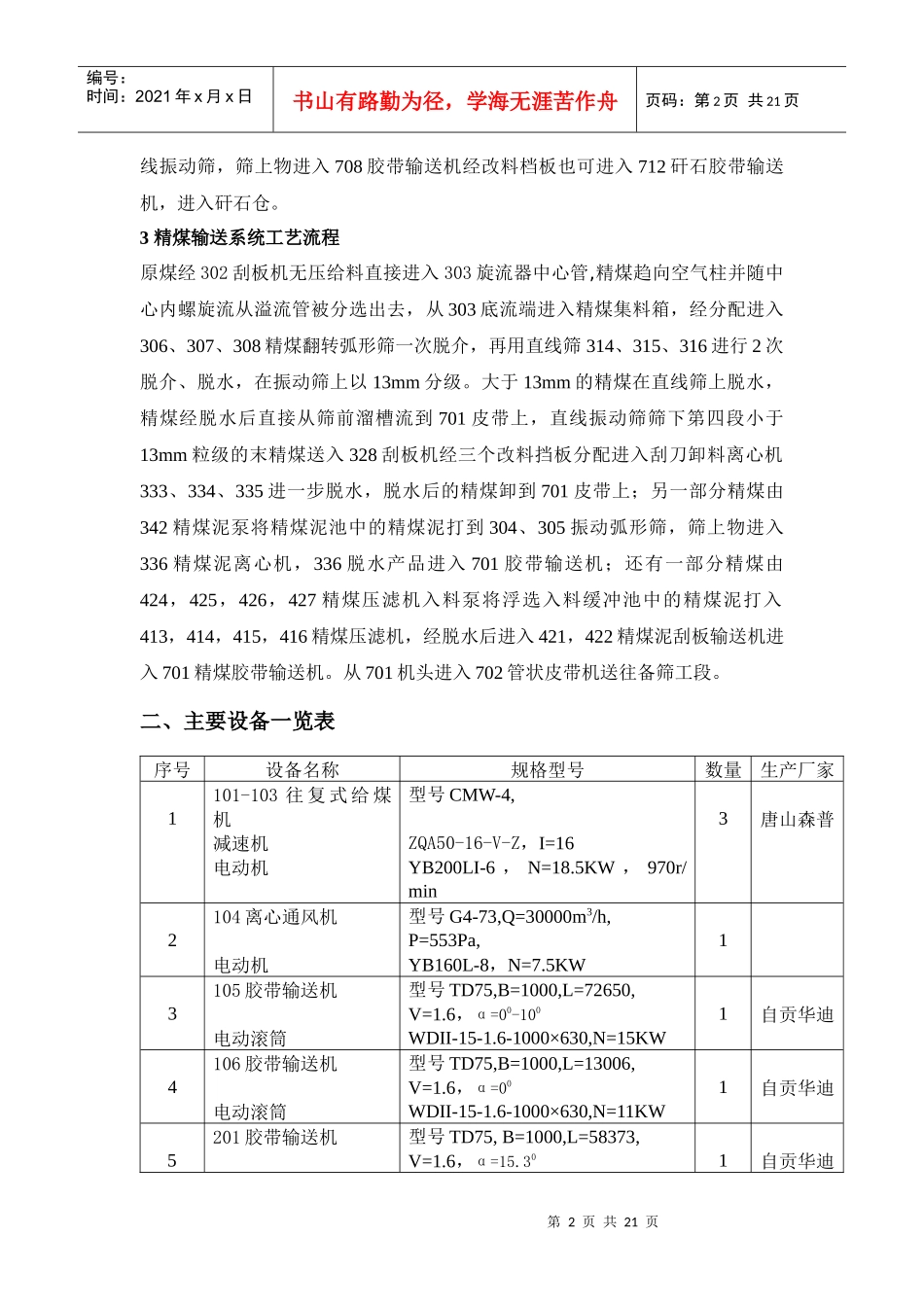

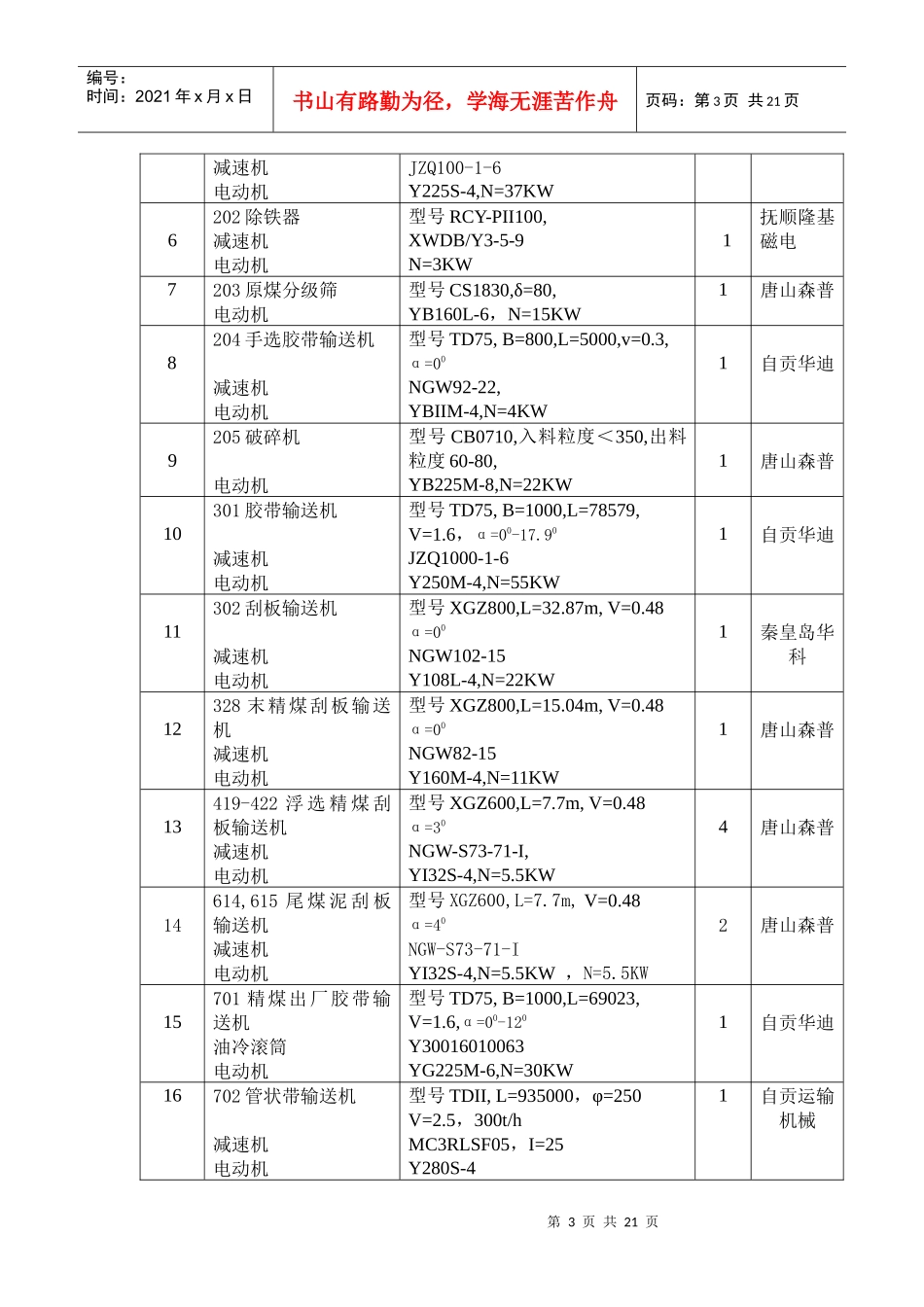

第1页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共21页第一部分选煤工段第一章输送系统第一节概述选煤工段输送系统分为原煤输送系统、中煤输送系统和精煤输送系统。原煤输送系统是将原煤场中的原煤输送到重介车间进行重介分选，中煤输送系统是将经过重介分选、浮选和压滤后得到的中煤及煤矸石输送到电厂二期煤场，精煤输送系统是将经过重介分选、浮选和压滤后得到的精煤输送到备筛车间。一、系统工艺流程1原煤输送系统工艺流程煤场原煤经煤蓖子进入101或102或103往复式给煤机，给煤机将原煤送到105胶带输送机上，经105输送到106胶带输送机上，再转送到201胶带输送机上，进入203原煤分级筛，筛上物进入204手选胶带，进入205双齿辊破碎机，破碎后进入301胶带输送机；203分级筛筛下物进入206胶带输送机，再经溜槽至301胶带输送机上，进入302刮板输送机，经稀释后的煤水混合物进入303三产品重介旋流器。2中煤输送系统工艺流程2.1中煤从303原煤重介旋流器二段溢流端进入中煤集料箱，再进入309中煤翻转弧形筛，筛上物进入317中煤直线振动筛，317筛下第三段0.5-13毫米经改料档板进入337或338中煤离心脱水机，脱水物料进入708胶带输送机，317筛上物直接进入708胶带输送机；另一部分中煤是通过602一段斜管浓缩池底流泵将601斜管浓缩池中的尾煤打入610卧式离心机，经卧式离心机脱水后的中煤进入708胶带输送机。最后进入709中煤胶带输送机；还有一部分中煤经611，612中煤压滤机脱水后进入614，615尾煤泥刮板输送机进入709中煤胶带输送机，从709机头进入710管状皮带机出厂，经改料档板进入电厂二期露天煤场或#12胶带输送机送至二期煤场干煤棚。2.2矸石经303原煤重介旋流器二段底流端进入矸石集料箱，再进入318矸石直第2页共21页第1页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共21页线振动筛，筛上物进入708胶带输送机经改料档板也可进入712矸石胶带输送机，进入矸石仓。3精煤输送系统工艺流程原煤经302刮板机无压给料直接进入303旋流器中心管,精煤趋向空气柱并随中心内螺旋流从溢流管被分选出去，从303底流端进入精煤集料箱，经分配进入306、307、308精煤翻转弧形筛一次脱介，再用直线筛314、315、316进行2次脱介、脱水，在振动筛上以13mm分级。大于13mm的精煤在直线筛上脱水，精煤经脱水后直接从筛前溜槽流到701皮带上，直线振动筛筛下第四段小于13mm粒级的末精煤送入328刮板机经三个改料挡板分配进入刮刀卸料离心机333、334、335进一步脱水，脱水后的精煤卸到701皮带上；另一部分精煤由342精煤泥泵将精煤泥池中的精煤泥打到304、305振动弧形筛，筛上物进入336精煤泥离心机，336脱水产品进入701胶带输送机；还有一部分精煤由424，425，426，427精煤压滤机入料泵将浮选入料缓冲池中的精煤泥打入413，414，415，416精煤压滤机，经脱水后进入421，422精煤泥刮板输送机进入701精煤胶带输送机。从701机头进入702管状皮带机送往备筛工段。二、主要设备一览表序号设备名称规格型号数量生产厂家1101-103往复式给煤机减速机电动机型号CMW-4,ZQA50-16-V-Z，I=16YB200LI-6，N=18.5KW，970r/min3唐山森普2104离心通风机电动机型号G4-73,Q=30000m3/h,P=553Pa,YB160L-8，N=7.5KW13105胶带输送机电动滚筒型号TD75,B=1000,L=72650,V=1.6，α=00-100WDII-15-1.6-1000×630,N=15KW1自贡华迪4106胶带输送机电动滚筒型号TD75,B=1000,L=13006,V=1.6，α=00WDII-15-1.6-1000×630,N=11KW1自贡华迪5201胶带输送机型号TD75,B=1000,L=58373,V=1.6，α=15.301自贡华迪第3页共21页第2页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共21页减速机电动机JZQ100-1-6Y225S-4,N=37KW6202除铁器减速机电动机型号RCY-PII100,XWDB/Y3-5-9N=3KW1抚顺隆基磁电7203原煤分级筛电动机型号CS1830,δ=80,YB160L-6，N=15KW1唐山森普8204手选胶带输送机减速机电动机型号TD75,B=800,L=5000,v=0.3,α=00NGW92-22,YBIIM-4,N=4KW1自贡华迪9205破碎机电动机型号CB0710,入料粒度＜350,出料粒度60-80,YB225M-8,N=22KW1唐山森普10301胶带输送机减速机...
