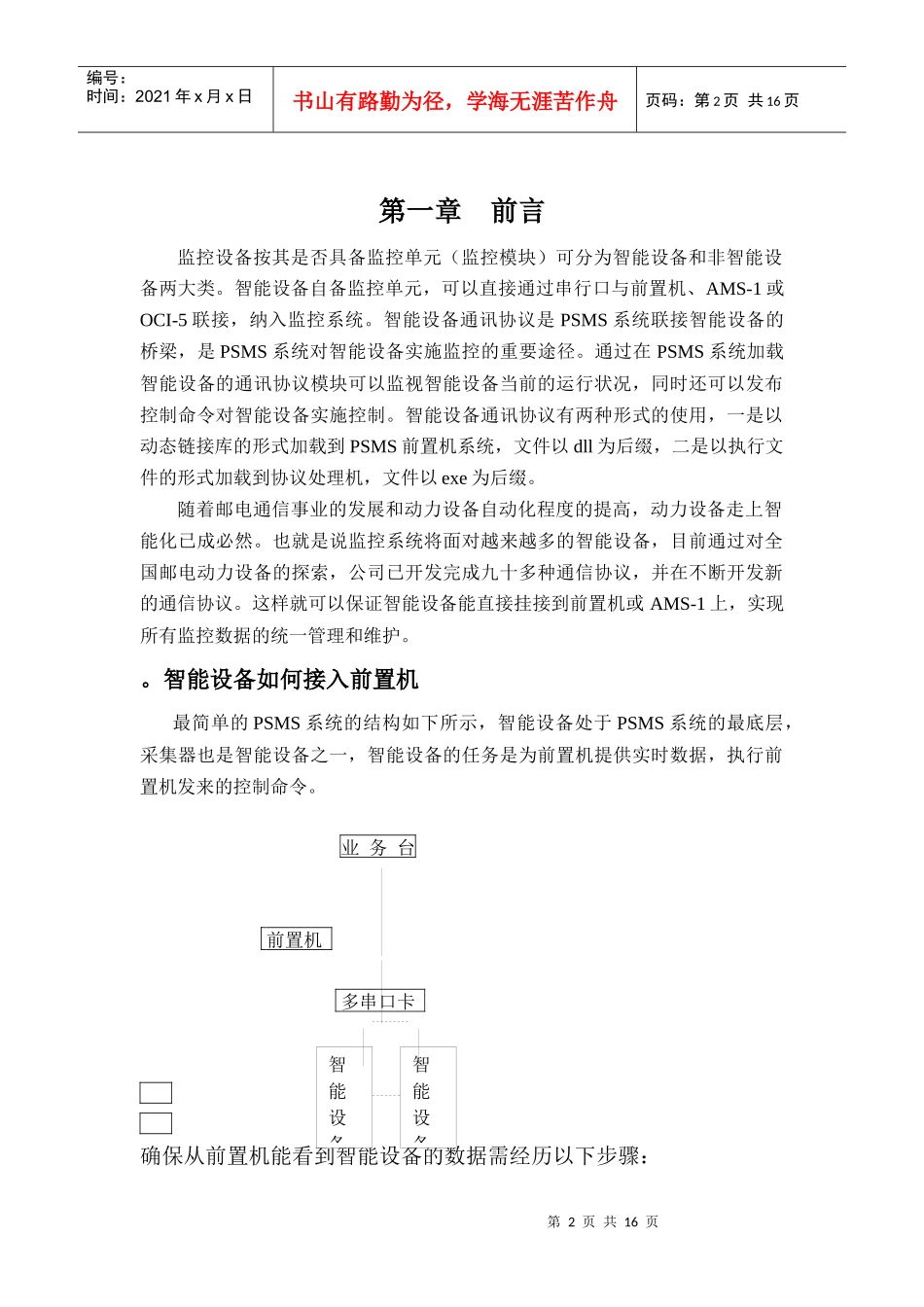

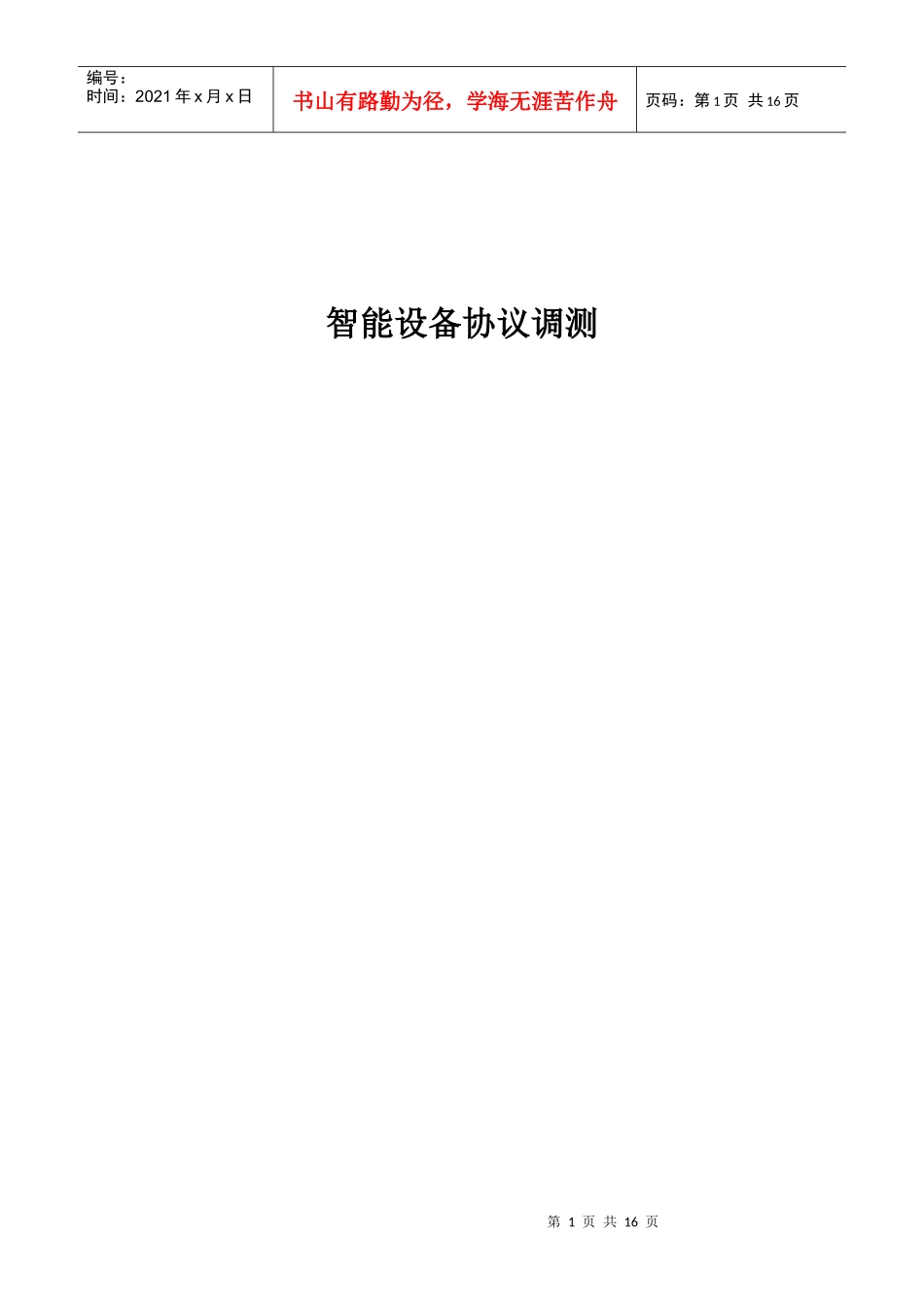

第1页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共16页智能设备协议调测第2页共16页第1页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共16页第一章前言监控设备按其是否具备监控单元（监控模块）可分为智能设备和非智能设备两大类。智能设备自备监控单元，可以直接通过串行口与前置机、AMS-1或OCI-5联接，纳入监控系统。智能设备通讯协议是PSMS系统联接智能设备的桥梁，是PSMS系统对智能设备实施监控的重要途径。通过在PSMS系统加载智能设备的通讯协议模块可以监视智能设备当前的运行状况，同时还可以发布控制命令对智能设备实施控制。智能设备通讯协议有两种形式的使用，一是以动态链接库的形式加载到PSMS前置机系统，文件以dll为后缀，二是以执行文件的形式加载到协议处理机，文件以exe为后缀。随着邮电通信事业的发展和动力设备自动化程度的提高，动力设备走上智能化已成必然。也就是说监控系统将面对越来越多的智能设备，目前通过对全国邮电动力设备的探索，公司已开发完成九十多种通信协议，并在不断开发新的通信协议。这样就可以保证智能设备能直接挂接到前置机或AMS-1上，实现所有监控数据的统一管理和维护。。智能设备如何接入前置机最简单的PSMS系统的结构如下所示，智能设备处于PSMS系统的最底层，采集器也是智能设备之一，智能设备的任务是为前置机提供实时数据，执行前置机发来的控制命令。业务台前置机多串口卡确保从前置机能看到智能设备的数据需经历以下步骤：智能设备智能设备第3页共16页第2页共16页智能设备智能设备智能设备智能设备智能设备智能设备编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共16页1．制作智能设备到前置机的通讯连线，用DLLTest.exe程序测试能收到数据，以证明设备连接正确。2．将智能设备的动态库拷贝到前置机的SuperCom\dll目录下，动态库是智能设备的驱动程序，供前置机软件SuperCom.exe调用，动态库实现从智能设备取数并将数据转化为通用格式。3、将智能设备的模板库加载前置机，模板库描述了所接智能设备的动态库名、信号名称，供前置机软件SuperCom.exe识别，当一切准备好后，运行前置机软件SuperCom.exe,便能从界面看到智能设备的数据。在智能设备较多的情况下，为了节省前置机串口，在前置机与智能设备之间加一协议转换设备OCI—5,使多台智能设备共享一个串口，连接方式如下：(a)多串口卡为422方式(b)多串口卡为232方式在这种连接方式下，动态库应选用OCI—5版，测试程序由DLLtest.exe换为OCIDLLtest.exe，编写一个OCI5.INI文件，存放在OCI--5OCI--5OCI--5OCI--5OCI--5OCI--5前置机多串口卡前置机多串口卡OCI--4第4页共16页第3页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共16页前置机安装目录下的CONFIG子目录下，编写方法见附录，其它步骤不变。在华为公司的监控产品中，协议处理机（AMS-1）是可以代替前置机的设备，由于AMS-1不是运行windows操作系统上，动态库和测试程序DLLtest.exe便不可用，代之而起的是.exe执行文件和协议处理机调试软件perfect.exe.。协议制作完成情况设备名称型号设备名称型号新西兰电源Switchtech雅列顿空调CCM-442洲际535电源Dk-04雅列顿空调EDFA-12D洲际535电源Dum14海洛丝空调HIROSS(大版)珠江电源Prp-400海洛丝空调HIROSS(小版)珠江电源Prp-2100斯图滋空调STULZ珠江电源Prp-5000斯图滋空调MC-602A珠江电源Prp5000-300卡特比勒油机CATERPILLAR珠江电源Prp5000-300-48大皇冠油机（惠州）珠江电源COMLI大模块大皇冠油机（吐鲁番）亚澳电源A&A(吉林)辛普森油机MEC-10亚澳电源A&A(石家庄)卡特莱特KATALIGHT金电电源德峰油机1版1版侨新电源德峰油机2版2版华为电源PS1000德峰油机(康明斯)华为电源PS600德峰油机原始版华为电源PS600V3德峰油机AC0100北京动力源电源DPK德峰油机600GF2上海新电元电源EMAC德峰油机110GF2华为电源PS4850V1德峰油机75GF2华为电源PS240康明斯油机(二炮)第5页共16页第4页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共16页武汉电...
