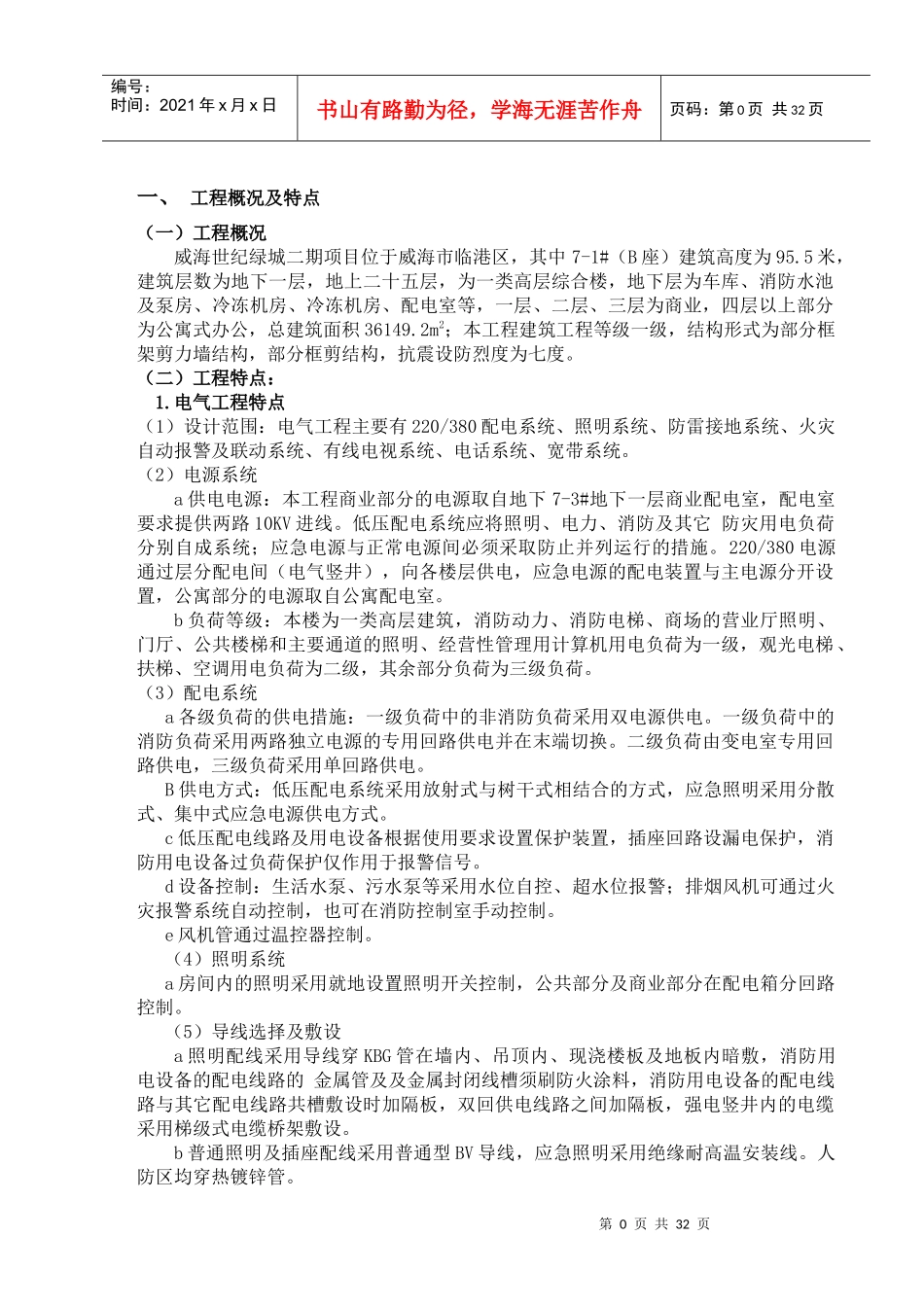

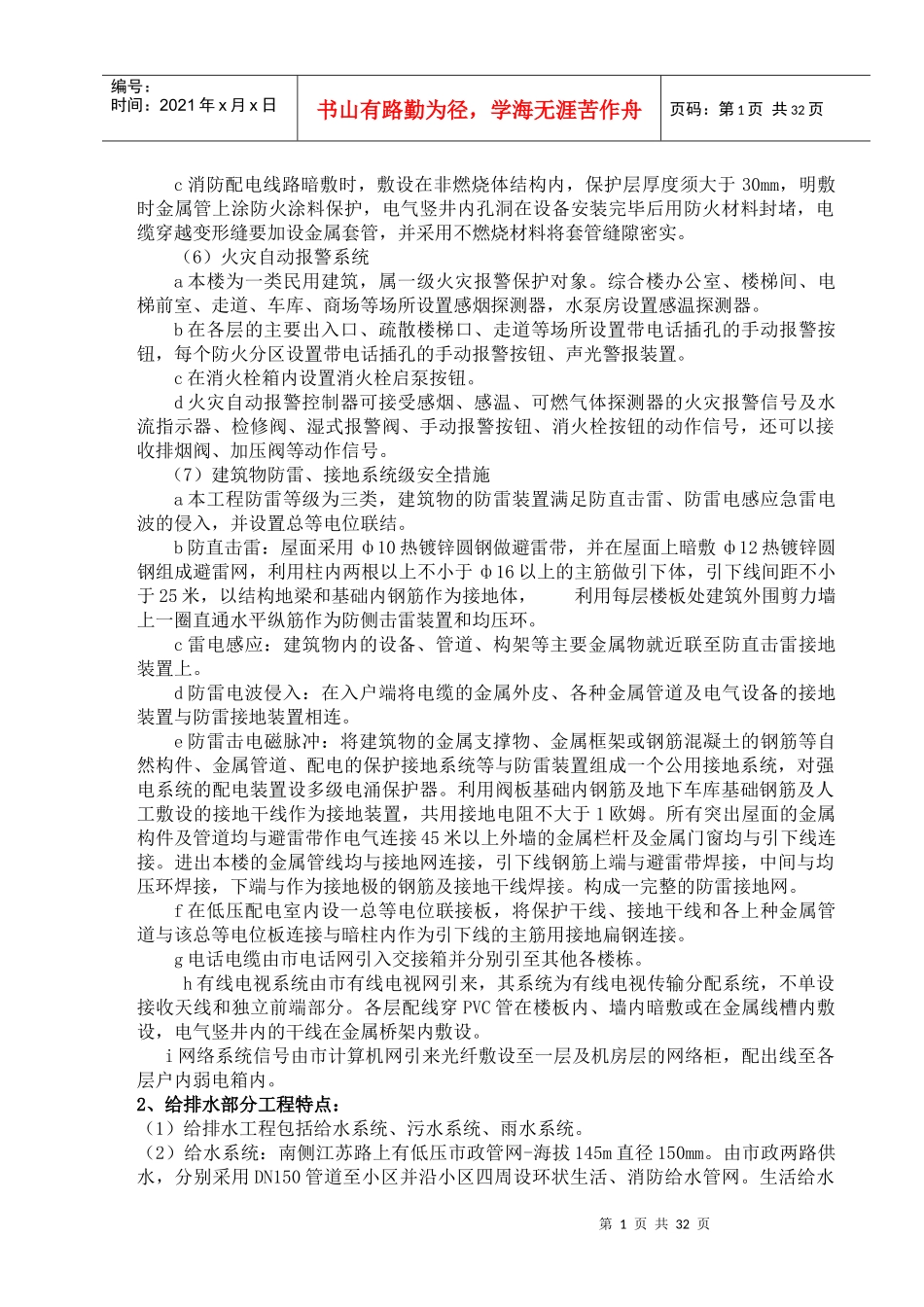

第0页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第0页共32页一、工程概况及特点（一）工程概况威海世纪绿城二期项目位于威海市临港区，其中7-1#（B座）建筑高度为95.5米，建筑层数为地下一层，地上二十五层，为一类高层综合楼，地下层为车库、消防水池及泵房、冷冻机房、冷冻机房、配电室等，一层、二层、三层为商业，四层以上部分为公寓式办公，总建筑面积36149.2m2；本工程建筑工程等级一级，结构形式为部分框架剪力墙结构，部分框剪结构，抗震设防烈度为七度。（二）工程特点：1.电气工程特点（1）设计范围：电气工程主要有220/380配电系统、照明系统、防雷接地系统、火灾自动报警及联动系统、有线电视系统、电话系统、宽带系统。（2）电源系统a供电电源：本工程商业部分的电源取自地下7-3#地下一层商业配电室，配电室要求提供两路10KV进线。低压配电系统应将照明、电力、消防及其它防灾用电负荷分别自成系统；应急电源与正常电源间必须采取防止并列运行的措施。220/380电源通过层分配电间（电气竖井），向各楼层供电，应急电源的配电装置与主电源分开设置，公寓部分的电源取自公寓配电室。b负荷等级：本楼为一类高层建筑，消防动力、消防电梯、商场的营业厅照明、门厅、公共楼梯和主要通道的照明、经营性管理用计算机用电负荷为一级，观光电梯、扶梯、空调用电负荷为二级，其余部分负荷为三级负荷。（3）配电系统a各级负荷的供电措施：一级负荷中的非消防负荷采用双电源供电。一级负荷中的消防负荷采用两路独立电源的专用回路供电并在末端切换。二级负荷由变电室专用回路供电，三级负荷采用单回路供电。B供电方式：低压配电系统采用放射式与树干式相结合的方式，应急照明采用分散式、集中式应急电源供电方式。c低压配电线路及用电设备根据使用要求设置保护装置，插座回路设漏电保护，消防用电设备过负荷保护仅作用于报警信号。d设备控制：生活水泵、污水泵等采用水位自控、超水位报警；排烟风机可通过火灾报警系统自动控制，也可在消防控制室手动控制。e风机管通过温控器控制。（4）照明系统a房间内的照明采用就地设置照明开关控制，公共部分及商业部分在配电箱分回路控制。（5）导线选择及敷设a照明配线采用导线穿KBG管在墙内、吊顶内、现浇楼板及地板内暗敷，消防用电设备的配电线路的金属管及及金属封闭线槽须刷防火涂料，消防用电设备的配电线路与其它配电线路共槽敷设时加隔板，双回供电线路之间加隔板，强电竖井内的电缆采用梯级式电缆桥架敷设。b普通照明及插座配线采用普通型BV导线，应急照明采用绝缘耐高温安装线。人防区均穿热镀锌管。第1页共32页第0页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共32页c消防配电线路暗敷时，敷设在非燃烧体结构内，保护层厚度须大于30mm，明敷时金属管上涂防火涂料保护，电气竖井内孔洞在设备安装完毕后用防火材料封堵，电缆穿越变形缝要加设金属套管，并采用不燃烧材料将套管缝隙密实。（6）火灾自动报警系统a本楼为一类民用建筑，属一级火灾报警保护对象。综合楼办公室、楼梯间、电梯前室、走道、车库、商场等场所设置感烟探测器，水泵房设置感温探测器。b在各层的主要出入口、疏散楼梯口、走道等场所设置带电话插孔的手动报警按钮，每个防火分区设置带电话插孔的手动报警按钮、声光警报装置。c在消火栓箱内设置消火栓启泵按钮。d火灾自动报警控制器可接受感烟、感温、可燃气体探测器的火灾报警信号及水流指示器、检修阀、湿式报警阀、手动报警按钮、消火栓按钮的动作信号，还可以接收排烟阀、加压阀等动作信号。（7）建筑物防雷、接地系统级安全措施a本工程防雷等级为三类，建筑物的防雷装置满足防直击雷、防雷电感应急雷电波的侵入，并设置总等电位联结。b防直击雷：屋面采用ф10热镀锌圆钢做避雷带，并在屋面上暗敷ф12热镀锌圆钢组成避雷网，利用柱内两根以上不小于ф16以上的主筋做引下体，引下线间距不小于25米，以结构地梁和基础内钢筋作为接地体，利用每层楼板处建筑外围剪力墙上一圈直通水平纵筋作为防侧击雷装置和均压环。c雷电感应：建筑物内的设备、管道、...
