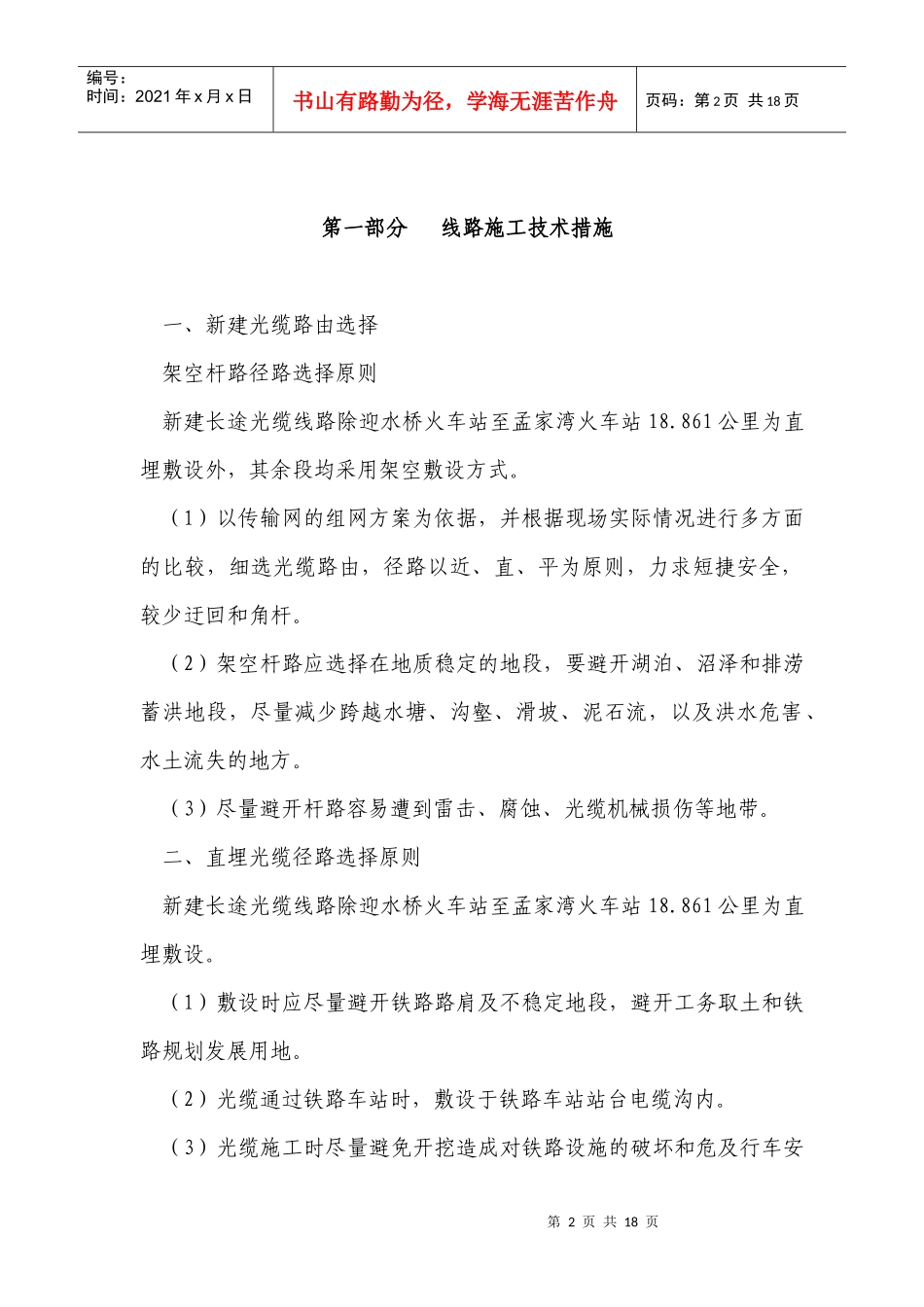

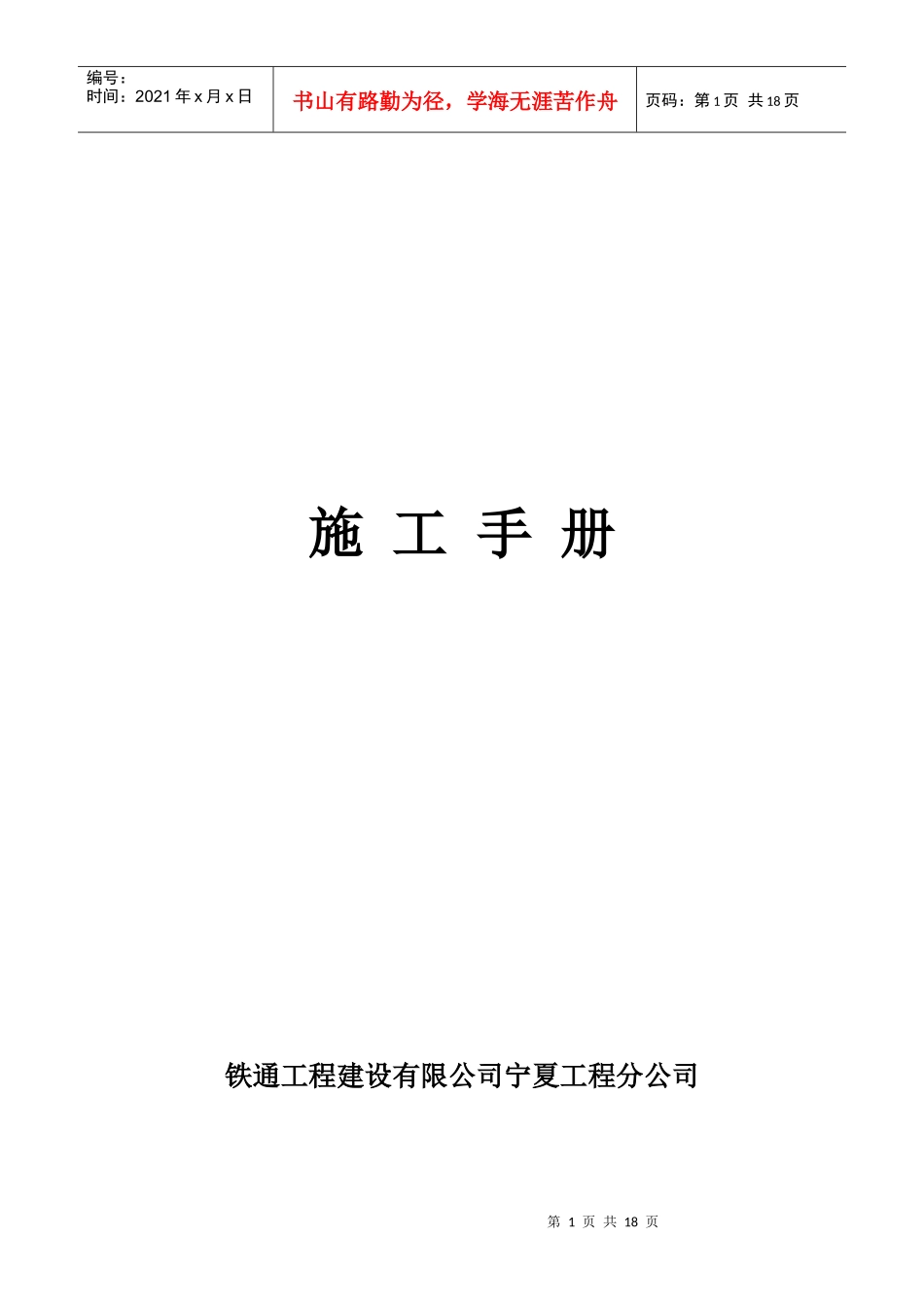

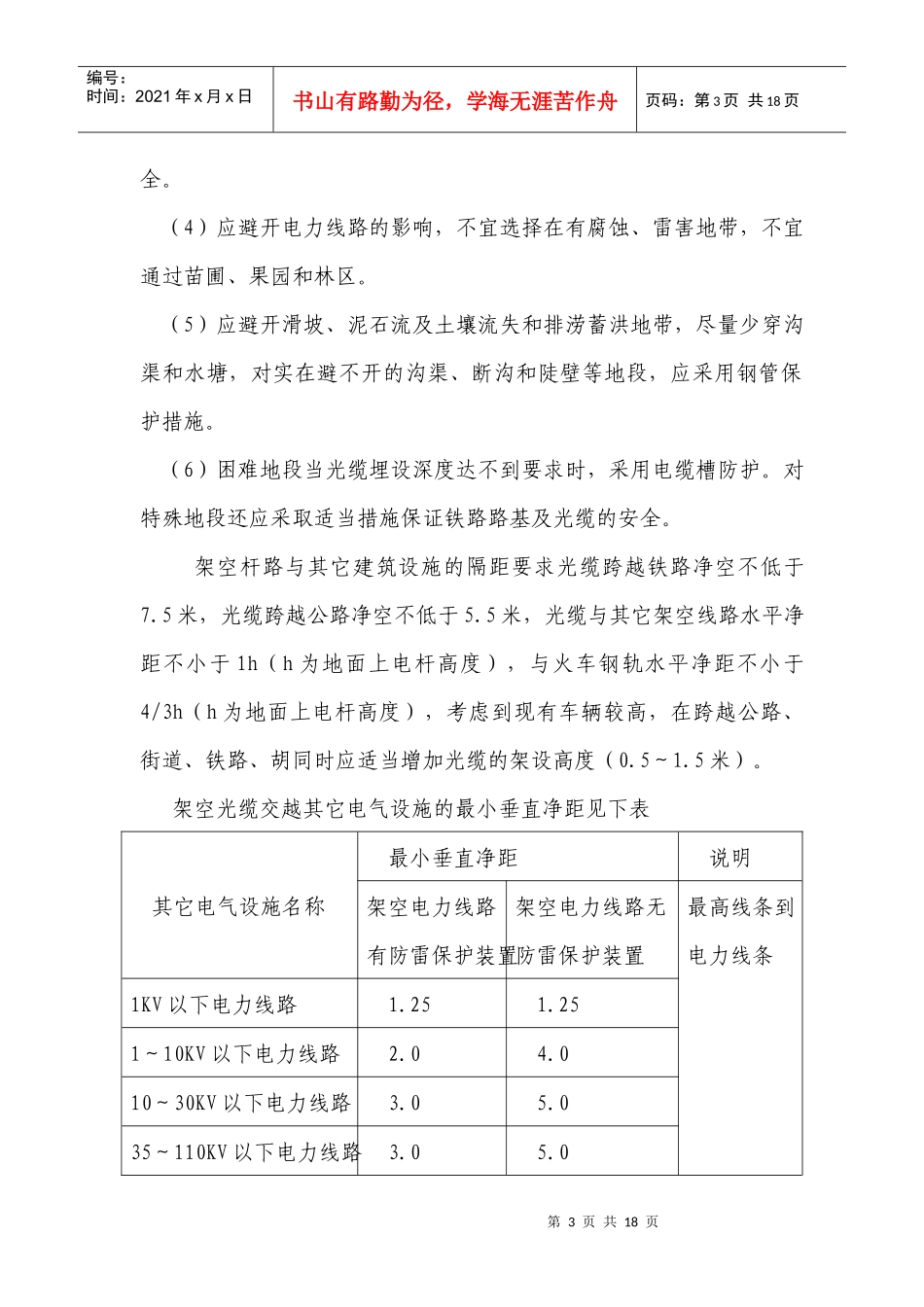

第1页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共18页施工手册铁通工程建设有限公司宁夏工程分公司第2页共18页第1页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共18页第一部分线路施工技术措施一、新建光缆路由选择架空杆路径路选择原则新建长途光缆线路除迎水桥火车站至孟家湾火车站18.861公里为直埋敷设外，其余段均采用架空敷设方式。（1）以传输网的组网方案为依据，并根据现场实际情况进行多方面的比较，细选光缆路由，径路以近、直、平为原则，力求短捷安全，较少迂回和角杆。（2）架空杆路应选择在地质稳定的地段，要避开湖泊、沼泽和排涝蓄洪地段，尽量减少跨越水塘、沟壑、滑坡、泥石流，以及洪水危害、水土流失的地方。（3）尽量避开杆路容易遭到雷击、腐蚀、光缆机械损伤等地带。二、直埋光缆径路选择原则新建长途光缆线路除迎水桥火车站至孟家湾火车站18.861公里为直埋敷设。（1）敷设时应尽量避开铁路路肩及不稳定地段，避开工务取土和铁路规划发展用地。（2）光缆通过铁路车站时，敷设于铁路车站站台电缆沟内。（3）光缆施工时尽量避免开挖造成对铁路设施的破坏和危及行车安第3页共18页第2页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共18页全。（4）应避开电力线路的影响，不宜选择在有腐蚀、雷害地带，不宜通过苗圃、果园和林区。（5）应避开滑坡、泥石流及土壤流失和排涝蓄洪地带，尽量少穿沟渠和水塘，对实在避不开的沟渠、断沟和陡壁等地段，应采用钢管保护措施。（6）困难地段当光缆埋设深度达不到要求时，采用电缆槽防护。对特殊地段还应采取适当措施保证铁路路基及光缆的安全。架空杆路与其它建筑设施的隔距要求光缆跨越铁路净空不低于7.5米，光缆跨越公路净空不低于5.5米，光缆与其它架空线路水平净距不小于1h（h为地面上电杆高度），与火车钢轨水平净距不小于4/3h（h为地面上电杆高度），考虑到现有车辆较高，在跨越公路、街道、铁路、胡同时应适当增加光缆的架设高度（0.5～1.5米）。架空光缆交越其它电气设施的最小垂直净距见下表其它电气设施名称最小垂直净距说明架空电力线路有防雷保护装置架空电力线路无防雷保护装置最高线条到电力线条1KV以下电力线路1.251.251～10KV以下电力线路2.04.010～30KV以下电力线路3.05.035～110KV以下电力线路3.05.0第4页共18页第3页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共18页110～154KV以下电力线路4.06.0154KV以下电力线路4.06.0供电线接户线0.6带绝缘层6．电杆的加固与防护若电杆埋深不够及松土地段、土质松软地段，偏转角大于60°的角杆、终端杆、分线杆、跨越杆、长档距杆及飞线杆，应增加安装电杆底盘、卡盘等加固装置。第5页共18页第4页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共18页第二部分管道施工技术措施第一节管道施工要求1、总体要求严格按信息产业部颁部标准YDJ5103-2003《通信管道施工及验收技术规范》执行。2、管道埋深主管道上覆距地面不小于80cm，过路段管道上覆距地面不小于100cm。人孔挖深1.4—2.4米（个别特殊情况需加大挖深）。路面至管道顶部最小深度表类别人行道下车行道下与电车轨道交越（从轨道底部算起）与铁道交越（从轨道底部算起）水泥管、塑料管0.50.711.5钢管0.30.50.71.2（注）1.2（注）在通信施工中，遇到不稳定土壤或有腐蚀性的土壤时，及时向设计单位或监理提出，有关单位处理后方可继续施工。施工现场条件允许，土层坚实及地下水位低于沟（坑）底，且挖深在3米以内时，可采用放坡法施工。挖掘通信管道（坑）时，严禁在积水的情况下作业，必须将水排放后进行挖掘工作。通信管道工程的沟（坑）挖成后，凡遇水冲泡的，应重新进行人工地基处理。第6页共18页第5页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共18页凡设计图纸标明需支撑护土板的地段，均应按照设计文件规定进行施工；设计文件中没有具体规定支撑护土板与否，遇下列地段应支撑护土板。（1）横穿车行道的管道沟；（...
