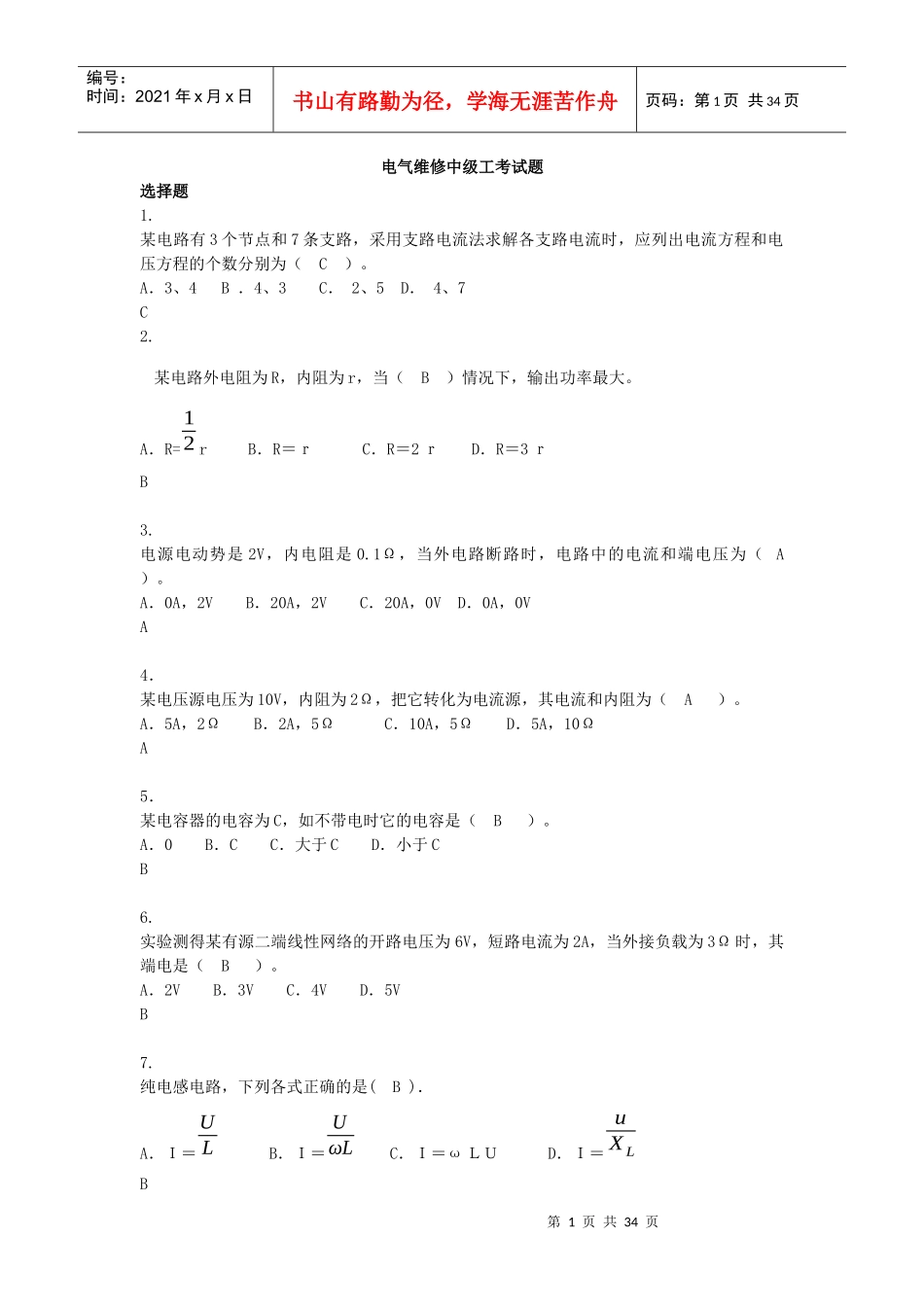

第1页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共34页电气维修中级工考试题选择题1.某电路有3个节点和7条支路，采用支路电流法求解各支路电流时，应列出电流方程和电压方程的个数分别为（C）。A．3、4B．4、3C．2、5D．4、7C2.某电路外电阻为R，内阻为r，当（B）情况下，输出功率最大。A．R=12rB．R＝ｒC．R＝2ｒD．R＝3ｒB3.电源电动势是2V，内电阻是0.1Ω，当外电路断路时，电路中的电流和端电压为（A）。A．0A，2VB．20A，2VC．20A，0VD．0A，0VA4．某电压源电压为10V，内阻为2Ω，把它转化为电流源，其电流和内阻为（A）。A．5A，2ΩB．2A，5ΩC．10A，5ΩD．5A，10ΩA5．某电容器的电容为C，如不带电时它的电容是（B）。A．0B．CC．大于CD．小于CB6.实验测得某有源二端线性网络的开路电压为6V，短路电流为2A，当外接负载为3Ω时，其端电是（B）。A．2VB．3VC．4VD．5VB7.纯电感电路，下列各式正确的是(B)．A．Ｉ＝ULB．Ｉ＝UωLC．Ｉ＝ωＬＵD．Ｉ＝uXLB第2页共34页第1页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共34页8.一个电热器接在10V的直流电源上，产生一定的热功率，把它改接在交流电源上，使产生的热功率为直流时的一半，则交流电源的最大值是（A）。A．7.07VB．5VC．14VD．10VA9.如图所示电路，当交流电压为220V,频率为50HZ时，三只白炽灯的亮度相同。现将交流电的频率改为100HZ，则下列情况正确的应是（D）。A．A灯比原来亮B．B灯比原来暗C．C灯比原来亮D．C灯与原来一样亮D10.如图所示电路中，V的读数是10V,V1的读数是8V，则V2的读数是（A）。A．6VB．2VC．10VD．4VA11．第3页共34页第2页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共34页如图所示电路中，A1的读数是10A,A2的读数是2A，A3的读数是6A，则A的读数是（A）。A．10AB．18AC．2AD．6AA12.某灯泡上写着额定电压220V，这是指（C）。A．最大值B．瞬时值C．有效值D．平均值C13.对一般的三相交流发电机的三个线圈中的电动势，正确的说法应是（D）。A．它们的最大值不同B．它们同时达到最大值C．它们的周期不同D．它们达到最大值的时间依次落后1/3周期D14三盏相同的白炽灯Y接接入三相交流电路，现某盏灯断路，则其他两盏灯（D）。A．烧毁其中的一个，或都烧毁B．不受影响，仍能正常发光C．都略微增亮些D．都略微变暗些D15.动力供电线路中，采用Y型连接的三相四线供电线路，交流电的频率为50HZ，线电压为380V，则（A）。A．线电压为相电压的√3倍B．线电压的最大值是380VC．相电压的瞬时值是220VD．交流电的周期为0.2SA16.固定偏置共射电路，三极管为NPN管，当输入正弦电压时，输出电压发生底部消底失真，要消除这种失真（C）。第4页共34页第3页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共34页A．减小集电极电阻B．改换放大系数小的三极管C．增大基极电阻D．减小基极电阻C17.在分压式偏置电路中，与Re并联的Ce的作用是（A）。A．减小信号的损耗B．使工作点稳定C．增大放大器的放大能力D．使基极电压基本稳定A18.下列因素不影响放大器静态工作点的位置的是（D）。A．基极电阻B．集电极电阻C．电源电压D．放大系数D19.若用示波器观察到输出波形正半周被削顶说明静态工作点（B）。A．正常B．偏低C．偏高D．无法确定B20.如图所示电路R1=R2=R3=12Ω，则AB间的总电阻为（B）。A．18ΩB．4ΩC．0ΩD．36ΩB21.如图所示电路中，三只白炽灯完全相同，当开关S闭合时，白炽灯A、B的变化是（A）。A．A变亮，B变暗B．A变暗，B变亮C．A、B都变暗D．A、B都变亮A第5页共34页第4页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共34页22.电容器C1和C2串联后接在直流电路中，若C1=3C2，则C1两端的电压是C2两端电压的（D）。A．3倍B．9倍C．1/9倍D．1/3倍D23.法拉第电磁感应定律可以这样表述：闭合电路中感应电动势的大小（A）.A．与穿过这个闭合回路的磁通的变化率成正比B．与穿过这个闭合回路的磁通成正比C．与穿过这个闭合回路的磁感应强度成正比D．与穿过这个闭合...
