辽宁某市政一级给水、采暖主管线施工方案(DOC28页)VIP免费

辽宁某市政一级给水、采暖主管线施工方案(DOC28页)_第1页
1/28

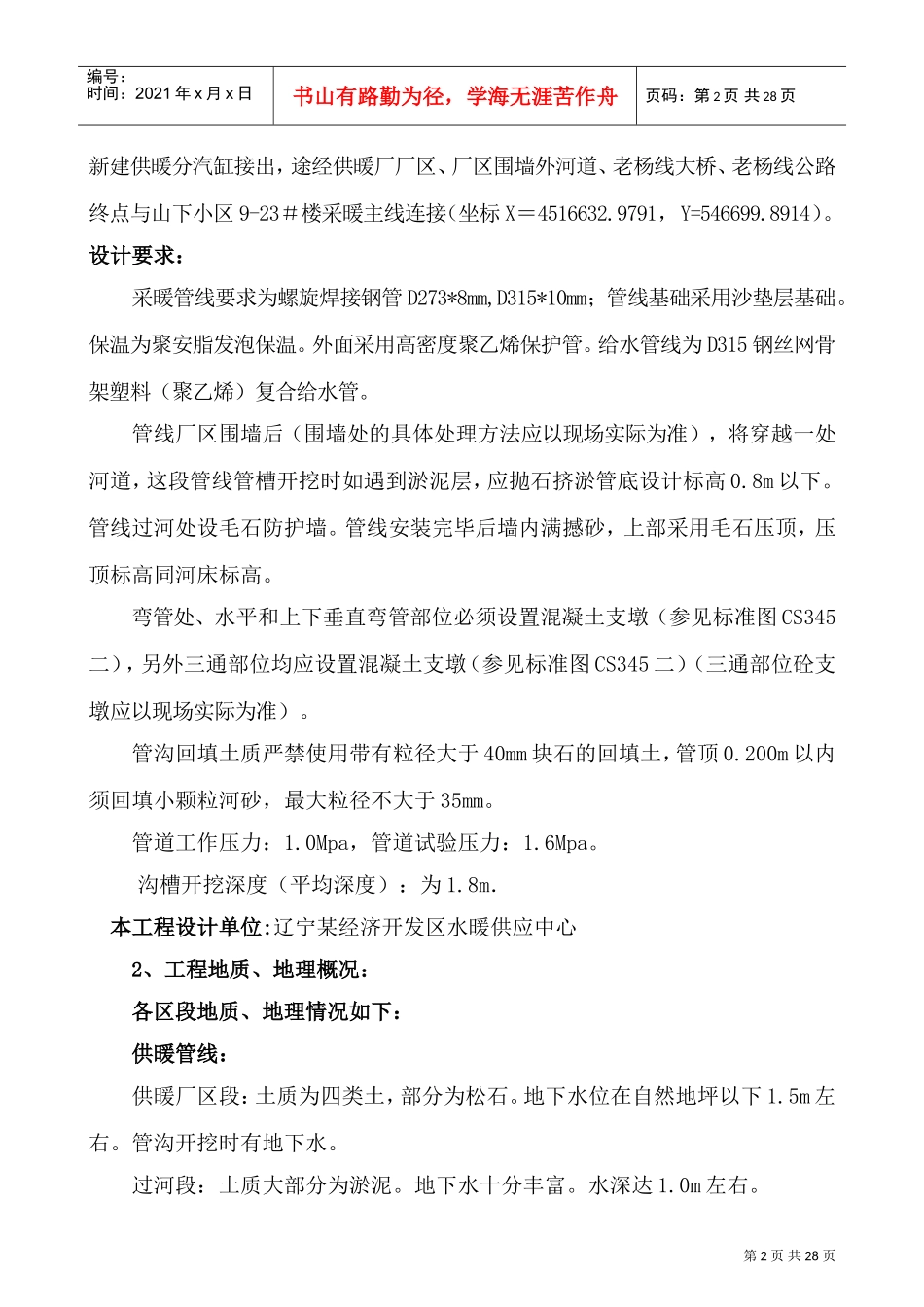

辽宁某市政一级给水、采暖主管线施工方案(DOC28页)_第2页
2/28

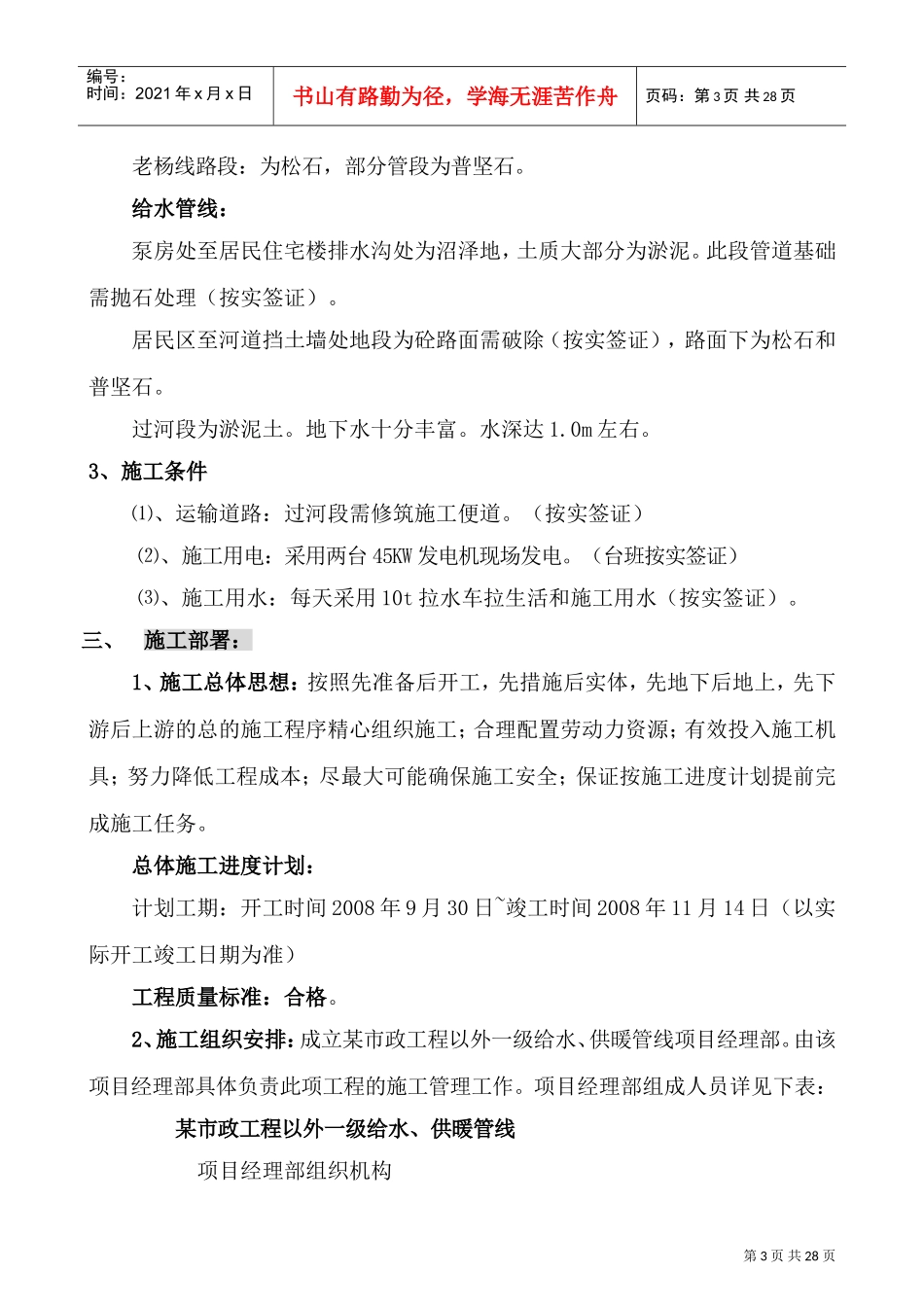

辽宁某市政一级给水、采暖主管线施工方案(DOC28页)_第3页
3/28
第1页共28页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共28页某市政工程一级给水、供暖管线施工组织设计一、编制依据:1、辽宁某经济开发区棚改9-23#、23-50#住宅楼采暖给水设计图纸2、某市政工程以外一级给水、采暖设计施工图纸。3、《给水排水管道工程施工及验收规范》(GB50268-97);4、《市政基础设施工程施工技术文件管理规定》(建城[2002]221号);5、现行《国家建筑标准设计·给水排水标准图集合订本》(S1、S2、S3);6、国家、辽宁省现行《工程质量检查评定标准》、《安全技术操作规程》;7、《市政工程质量监督手册》、《市政工程施工技术规程汇编》、《市政工程质量通病防治手册》施工质量、技术等工具书;8、结合我施工单位经多年积累而成的成熟施工经验,以及结合现场的实际情况进行编制。二、工程概况:1、工程设计概况:本工程为辽宁某经济开发区某市政工程以外一级给水、采暖管线工程。采暖管线由莲花山供暖锅炉房厂区内至莲花山新建棚改小区住宅楼9-23#(上下)、23-50#(山上)。给水管线由莲花山水泵房至新建棚改小区住宅楼9-23#(上下)、23-50#(山上)。采暖管线起点为莲花山锅炉房,为D273和D315两条供暖线。其中D315回水线由锅炉房东端供暖分汽缸接出,给水线由新建西端分汽缸接出,在供暖厂厂区门卫处汇合。途径供暖厂厂区、厂区围墙外河道、老杨线,终点与山上小区23-50#楼采暖主线连接(B4-1号路坐标X=4516667.4306,Y=546751.2723)。D273由锅炉房西端第2页共28页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共28页新建供暖分汽缸接出,途经供暖厂厂区、厂区围墙外河道、老杨线大桥、老杨线公路终点与山下小区9-23#楼采暖主线连接(坐标X=4516632.9791,Y=546699.8914)。设计要求:采暖管线要求为螺旋焊接钢管D273*8mm,D315*10mm;管线基础采用沙垫层基础。保温为聚安脂发泡保温。外面采用高密度聚乙烯保护管。给水管线为D315钢丝网骨架塑料(聚乙烯)复合给水管。管线厂区围墙后(围墙处的具体处理方法应以现场实际为准),将穿越一处河道,这段管线管槽开挖时如遇到淤泥层,应抛石挤淤管底设计标高0.8m以下。管线过河处设毛石防护墙。管线安装完毕后墙内满撼砂,上部采用毛石压顶,压顶标高同河床标高。弯管处、水平和上下垂直弯管部位必须设置混凝土支墩(参见标准图CS345二),另外三通部位均应设置混凝土支墩(参见标准图CS345二)(三通部位砼支墩应以现场实际为准)。管沟回填土质严禁使用带有粒径大于40mm块石的回填土,管顶0.200m以内须回填小颗粒河砂,最大粒径不大于35mm。管道工作压力:1.0Mpa,管道试验压力:1.6Mpa。沟槽开挖深度(平均深度):为1.8m.本工程设计单位:辽宁某经济开发区水暖供应中心2、工程地质、地理概况:各区段地质、地理情况如下:供暖管线:供暖厂区段:土质为四类土,部分为松石。地下水位在自然地坪以下1.5m左右。管沟开挖时有地下水。过河段:土质大部分为淤泥。地下水十分丰富。水深达1.0m左右。第3页共28页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共28页老杨线路段:为松石,部分管段为普坚石。给水管线:泵房处至居民住宅楼排水沟处为沼泽地,土质大部分为淤泥。此段管道基础需抛石处理(按实签证)。居民区至河道挡土墙处地段为砼路面需破除(按实签证),路面下为松石和普坚石。过河段为淤泥土。地下水十分丰富。水深达1.0m左右。3、施工条件⑴、运输道路:过河段需修筑施工便道。(按实签证)⑵、施工用电:采用两台45KW发电机现场发电。(台班按实签证)⑶、施工用水:每天采用10t拉水车拉生活和施工用水(按实签证)。三、施工部署:1、施工总体思想:按照先准备后开工,先措施后实体,先地下后地上,先下游后上游的总的施工程序精心组织施工;合理配置劳动力资源;有效投入施工机具;努力降低工程成本;尽最大可能确保施工安全;保证按施工进度计划提前完成施工任务。总体施工进度计划:计划工期:开工时间2008年9月30日~竣工时间2008年11月14日(以实际开工竣工日期为准)工程质量标准:合格。2、施工组...
