基于PLC的邮件分拣控制的设计VIP免费

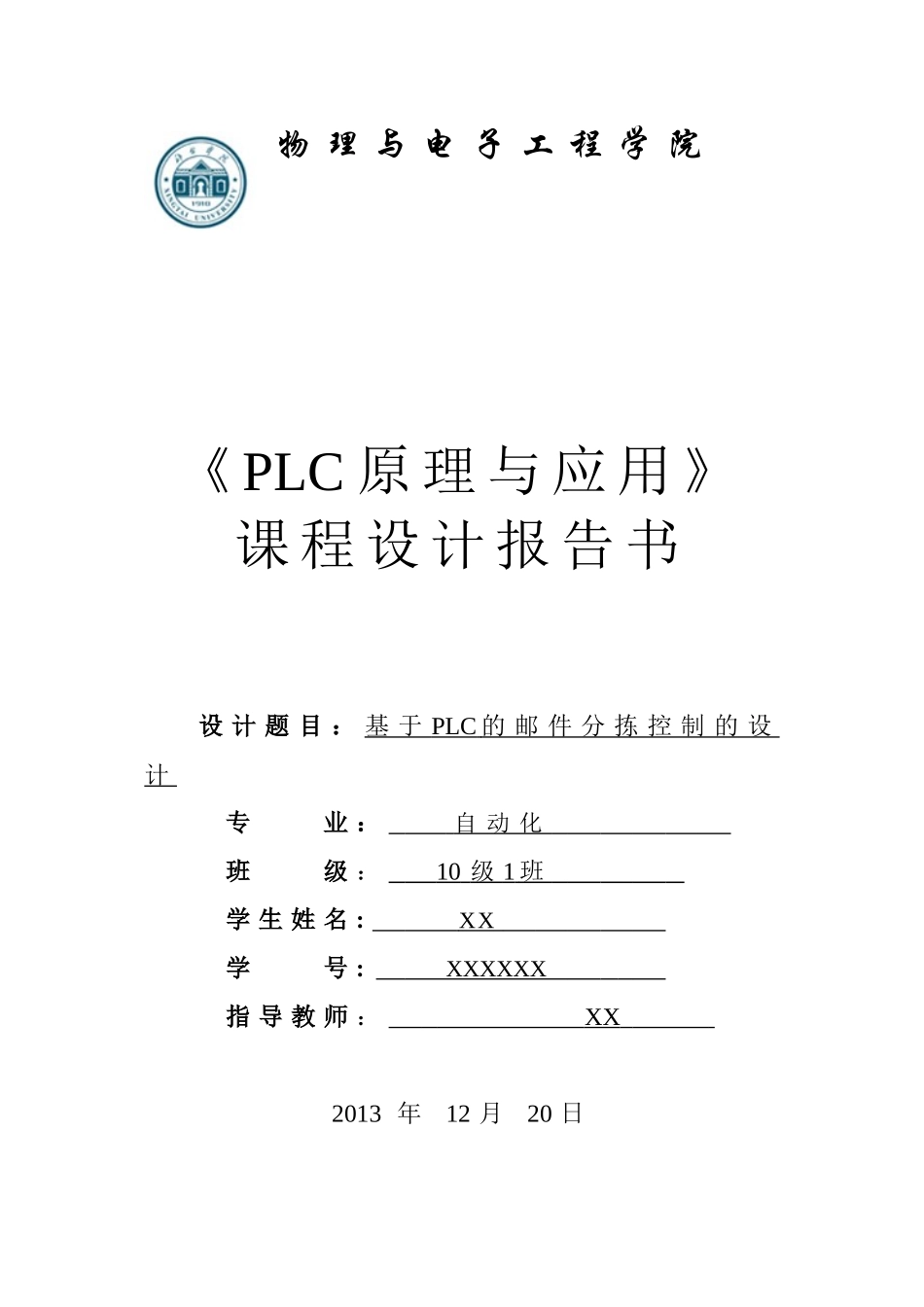

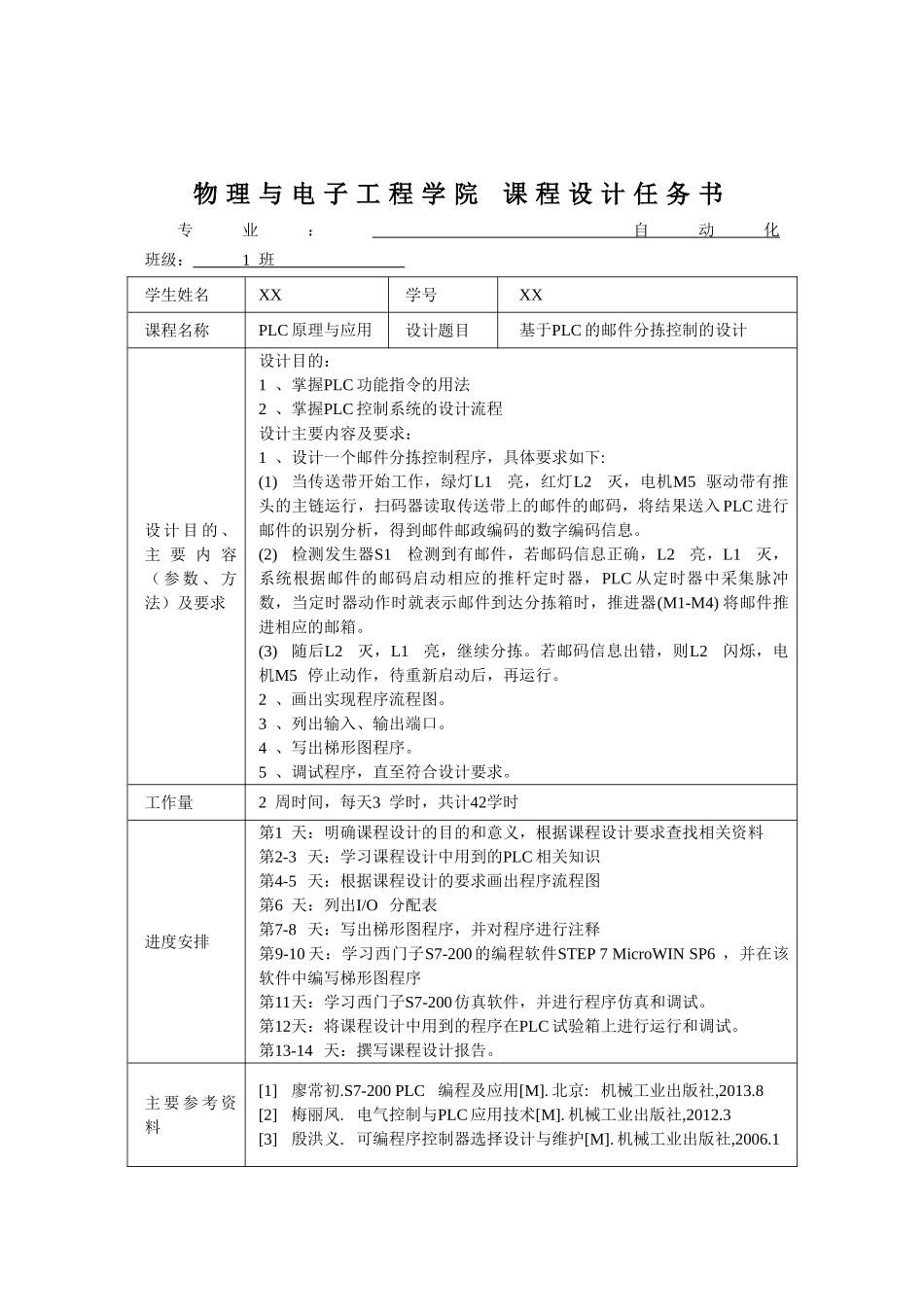

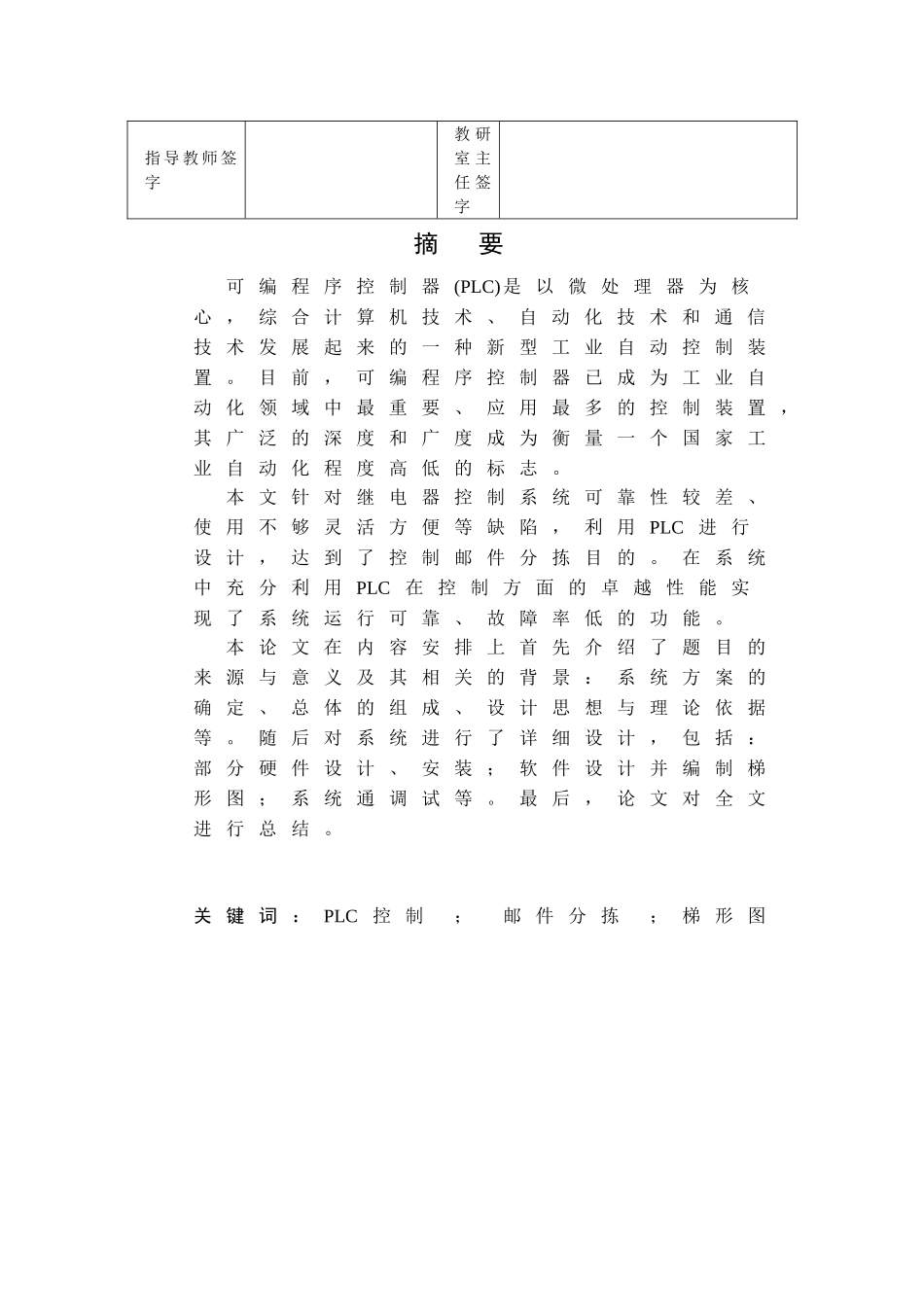

物理与电子工程学院《PLC原理与应用》课程设计报告书设计题目：基于PLC的邮件分拣控制的设计专业：自动化班级：10级1班学生姓名:XX学号:XXXXXX指导教师：XX2013年12月20日物理与电子工程学院课程设计任务书专业：自动化班级：1班学生姓名XX学号XX课程名称PLC原理与应用设计题目基于PLC的邮件分拣控制的设计设计目的、主要内容（参数、方法）及要求设计目的：1、掌握PLC功能指令的用法2、掌握PLC控制系统的设计流程设计主要内容及要求：1、设计一个邮件分拣控制程序，具体要求如下:(1)当传送带开始工作，绿灯L1亮，红灯L2灭，电机M5驱动带有推头的主链运行，扫码器读取传送带上的邮件的邮码，将结果送入PLC进行邮件的识别分析，得到邮件邮政编码的数字编码信息。(2)检测发生器S1检测到有邮件，若邮码信息正确，L2亮，L1灭，系统根据邮件的邮码启动相应的推杆定时器，PLC从定时器中采集脉冲数，当定时器动作时就表示邮件到达分拣箱时，推进器(M1-M4)将邮件推进相应的邮箱。(3)随后L2灭，L1亮，继续分拣。若邮码信息出错，则L2闪烁，电机M5停止动作，待重新启动后，再运行。2、画出实现程序流程图。3、列出输入、输出端口。4、写出梯形图程序。5、调试程序，直至符合设计要求。工作量2周时间，每天3学时，共计42学时进度安排第1天：明确课程设计的目的和意义，根据课程设计要求查找相关资料第2-3天：学习课程设计中用到的PLC相关知识第4-5天：根据课程设计的要求画出程序流程图第6天：列出I/O分配表第7-8天：写出梯形图程序，并对程序进行注释第9-10天：学习西门子S7-200的编程软件STEP7MicroWINSP6，并在该软件中编写梯形图程序第11天：学习西门子S7-200仿真软件，并进行程序仿真和调试。第12天：将课程设计中用到的程序在PLC试验箱上进行运行和调试。第13-14天：撰写课程设计报告。主要参考资料[1]廖常初.S7-200PLC编程及应用[M].北京:机械工业出版社,2013.8[2]梅丽凤.电气控制与PLC应用技术[M].机械工业出版社,2012.3[3]殷洪义.可编程序控制器选择设计与维护[M].机械工业出版社,2006.1指导教师签字教研室主任签字摘要可编程序控制器(PLC)是以微处理器为核心，综合计算机技术、自动化技术和通信技术发展起来的一种新型工业自动控制装置。目前，可编程序控制器已成为工业自动化领域中最重要、应用最多的控制装置，其广泛的深度和广度成为衡量一个国家工业自动化程度高低的标志。本文针对继电器控制系统可靠性较差、使用不够灵活方便等缺陷，利用PLC进行设计，达到了控制邮件分拣目的。在系统中充分利用PLC在控制方面的卓越性能实现了系统运行可靠、故障率低的功能。本论文在内容安排上首先介绍了题目的来源与意义及其相关的背景：系统方案的确定、总体的组成、设计思想与理论依据等。随后对系统进行了详细设计，包括：部分硬件设计、安装；软件设计并编制梯形图；系统通调试等。最后，论文对全文进行总结。关键词：PLC控制；邮件分拣；梯形图目录1绪论......................................................................................11.1课题的研究背景及意义.......................................11.2PLC的概述........................................................................11.3PLC控制系统程序设计的步骤........................12邮件自动分拣系统.....................................................32.1自动分拣系统概述...................................................32.2自动分拣系统的主要特点.................................32.2.1PLC控制范围及要求：..........................................42.2.2分拣机的动作过程.................................................52.3机型的选择及输入输出的确定.....................52.3.1内存估计.............................................................................52.3.2响应时间.............................................................................52.3.3输入输出的确定........................................................63PLC控制程序...............
