钢筋工程施工质量标准监理细则VIP免费

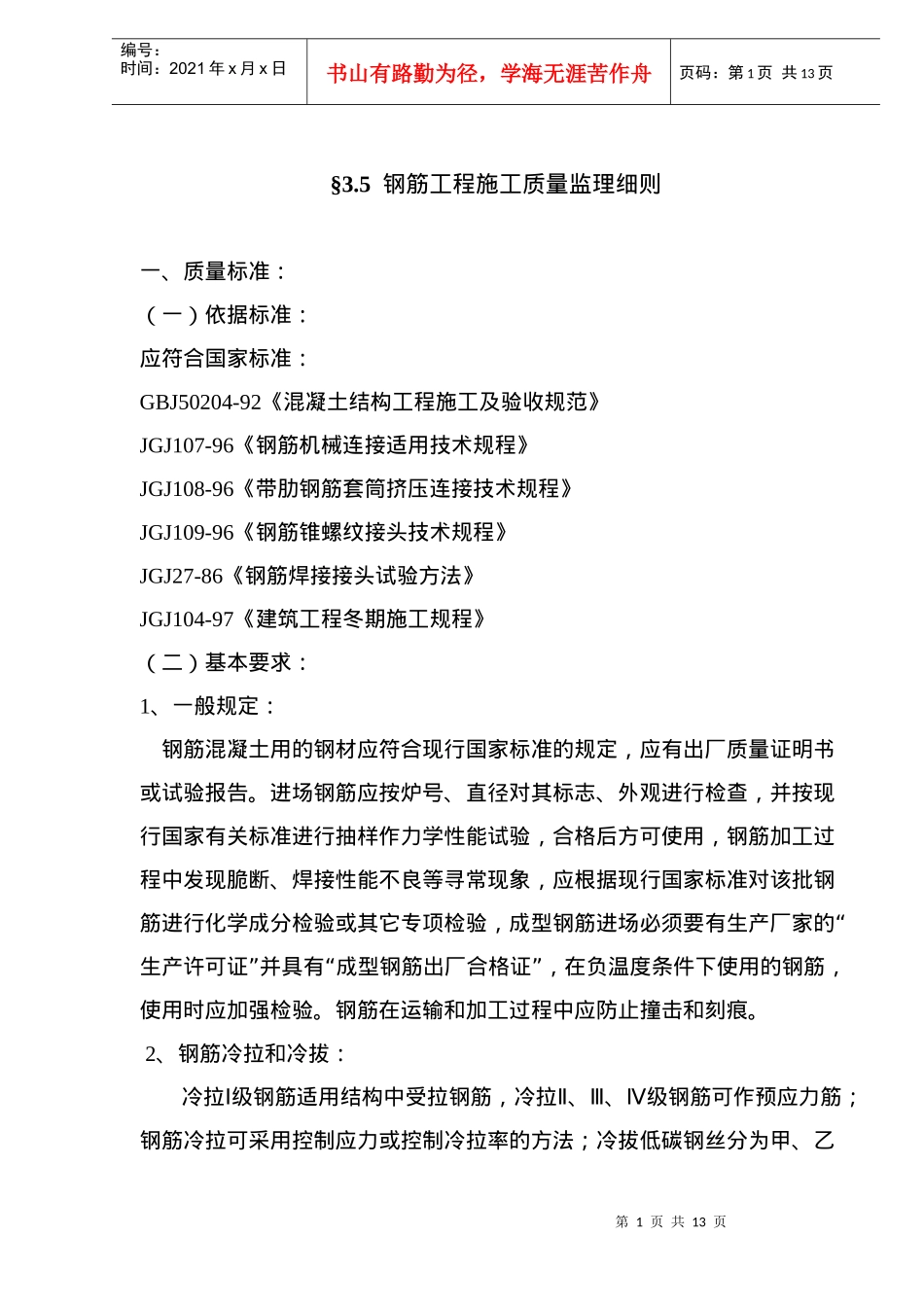

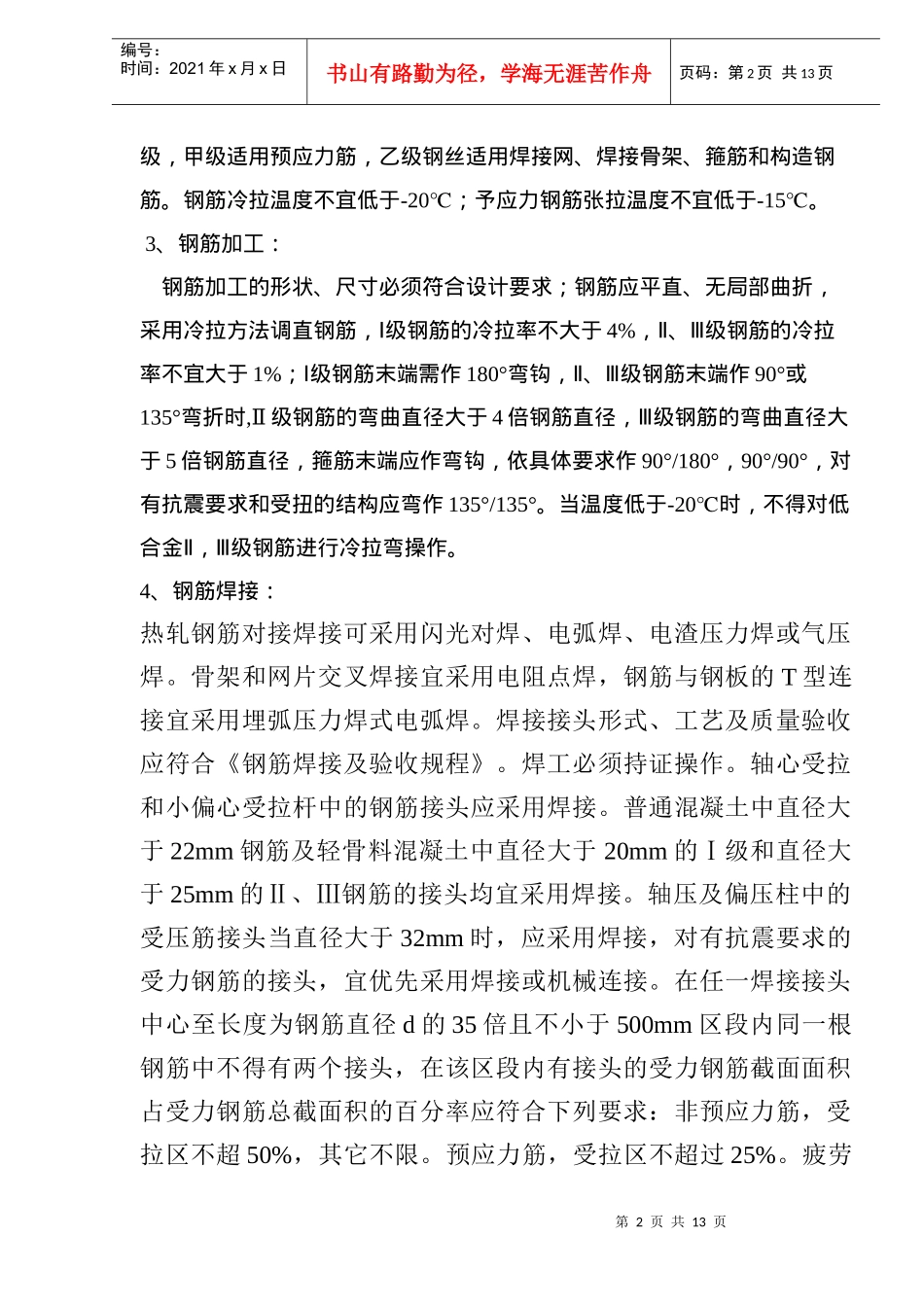

第1页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共13页§3.5钢筋工程施工质量监理细则一、质量标准：（一）依据标准：应符合国家标准：GBJ50204-92《混凝土结构工程施工及验收规范》JGJ107-96《钢筋机械连接适用技术规程》JGJ108-96《带肋钢筋套筒挤压连接技术规程》JGJ109-96《钢筋锥螺纹接头技术规程》JGJ27-86《钢筋焊接接头试验方法》JGJ104-97《建筑工程冬期施工规程》（二）基本要求：1、一般规定：钢筋混凝土用的钢材应符合现行国家标准的规定，应有出厂质量证明书或试验报告。进场钢筋应按炉号、直径对其标志、外观进行检查，并按现行国家有关标准进行抽样作力学性能试验，合格后方可使用，钢筋加工过程中发现脆断、焊接性能不良等寻常现象，应根据现行国家标准对该批钢“筋进行化学成分检验或其它专项检验，成型钢筋进场必须要有生产厂家的”“”生产许可证并具有成型钢筋出厂合格证，在负温度条件下使用的钢筋，使用时应加强检验。钢筋在运输和加工过程中应防止撞击和刻痕。2、钢筋冷拉和冷拔：ⅠⅡⅢⅣ冷拉级钢筋适用结构中受拉钢筋，冷拉、、级钢筋可作预应力筋；钢筋冷拉可采用控制应力或控制冷拉率的方法；冷拔低碳钢丝分为甲、乙第2页共13页第1页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共13页级，甲级适用预应力筋，乙级钢丝适用焊接网、焊接骨架、箍筋和构造钢筋。钢筋冷拉温度不宜低于-20℃；予应力钢筋张拉温度不宜低于-15℃。3、钢筋加工：钢筋加工的形状、尺寸必须符合设计要求；钢筋应平直、无局部曲折，Ⅰ采用冷拉方法调直钢筋，级钢筋的冷拉率不大于4%ⅡⅢ，、级钢筋的冷拉率不宜大于1%Ⅰ；级钢筋末端需作180°ⅡⅢ弯钩，、级钢筋末端作90°或135°弯折时,Ⅱ级钢筋的弯曲直径大于4Ⅲ倍钢筋直径，级钢筋的弯曲直径大于5倍钢筋直径，箍筋末端应作弯钩，依具体要求作90°/180°，90°/90°，对有抗震要求和受扭的结构应弯作135°/135°。当温度低于-20℃时，不得对低ⅡⅢ合金，级钢筋进行冷拉弯操作。4、钢筋焊接：热轧钢筋对接焊接可采用闪光对焊、电弧焊、电渣压力焊或气压焊。骨架和网片交叉焊接宜采用电阻点焊，钢筋与钢板的T型连接宜采用埋弧压力焊式电弧焊。焊接接头形式、工艺及质量验收应符合《钢筋焊接及验收规程》。焊工必须持证操作。轴心受拉和小偏心受拉杆中的钢筋接头应采用焊接。普通混凝土中直径大于22mm钢筋及轻骨料混凝土中直径大于20mm的Ⅰ级和直径大于25mm的Ⅱ、Ⅲ钢筋的接头均宜采用焊接。轴压及偏压柱中的受压筋接头当直径大于32mm时，应采用焊接，对有抗震要求的受力钢筋的接头，宜优先采用焊接或机械连接。在任一焊接接头中心至长度为钢筋直径d的35倍且不小于500mm区段内同一根钢筋中不得有两个接头，在该区段内有接头的受力钢筋截面面积占受力钢筋总截面积的百分率应符合下列要求：非预应力筋，受拉区不超50%，其它不限。预应力筋，受拉区不超过25%。疲劳第3页共13页第2页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共13页验算的构件不得使用有焊接接头的冷拉Ⅳ级钢筋。钢筋接头距弯折处，不应小于钢筋直径的10倍，且不宜位于构件的最大弯矩处，对直接承受中、重级吊车梁，构件中钢筋接头只能采用闪光对焊在钢筋直径45倍区段的范围内，焊接接头截面积点受力钢筋总面积不得超过25%，钢筋负温焊接应遵守（JGJ104-97）规程第6、3、1条至6、3、10条的规定。钢筋负温焊接，可采用闪光对焊接、电弧焊及压焊等焊接方法，当环境低于-20℃时，不宜进行焊接。5、钢筋机械连接：混凝土结构中直径16-40mmⅠⅡ的受力，带肋钢筋，可采用机械方法进“”“”行，连接方法目前主要有两种，即套筒挤压连接和锥螺丝纹接头连接，机械连接接头的构造、工艺及质量验收标准应符合JGJ107-96《钢筋机械连接通用技术规程》、JGJ109-96《带肋钢筋套筒挤压连接技术规程》、JGJ109-96《钢筋锥螺纹接头技术规程》中有关规定。上述两种连接方法，根据接头的机械性能可能分为A级、B级二个等级，在砼结构中，受拉区在一个接头中心到钢筋直径35倍的范围内有接头的受力...
