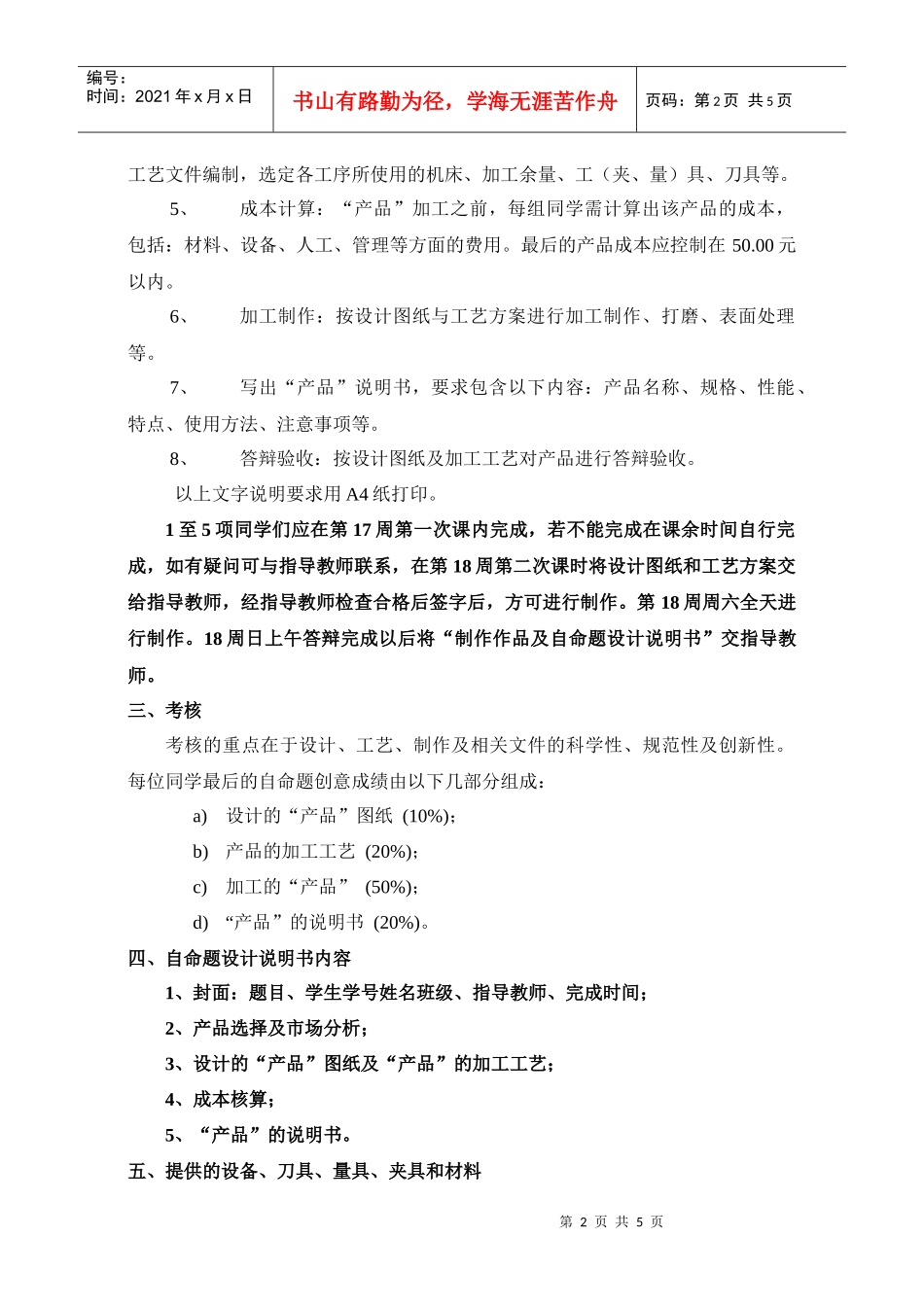

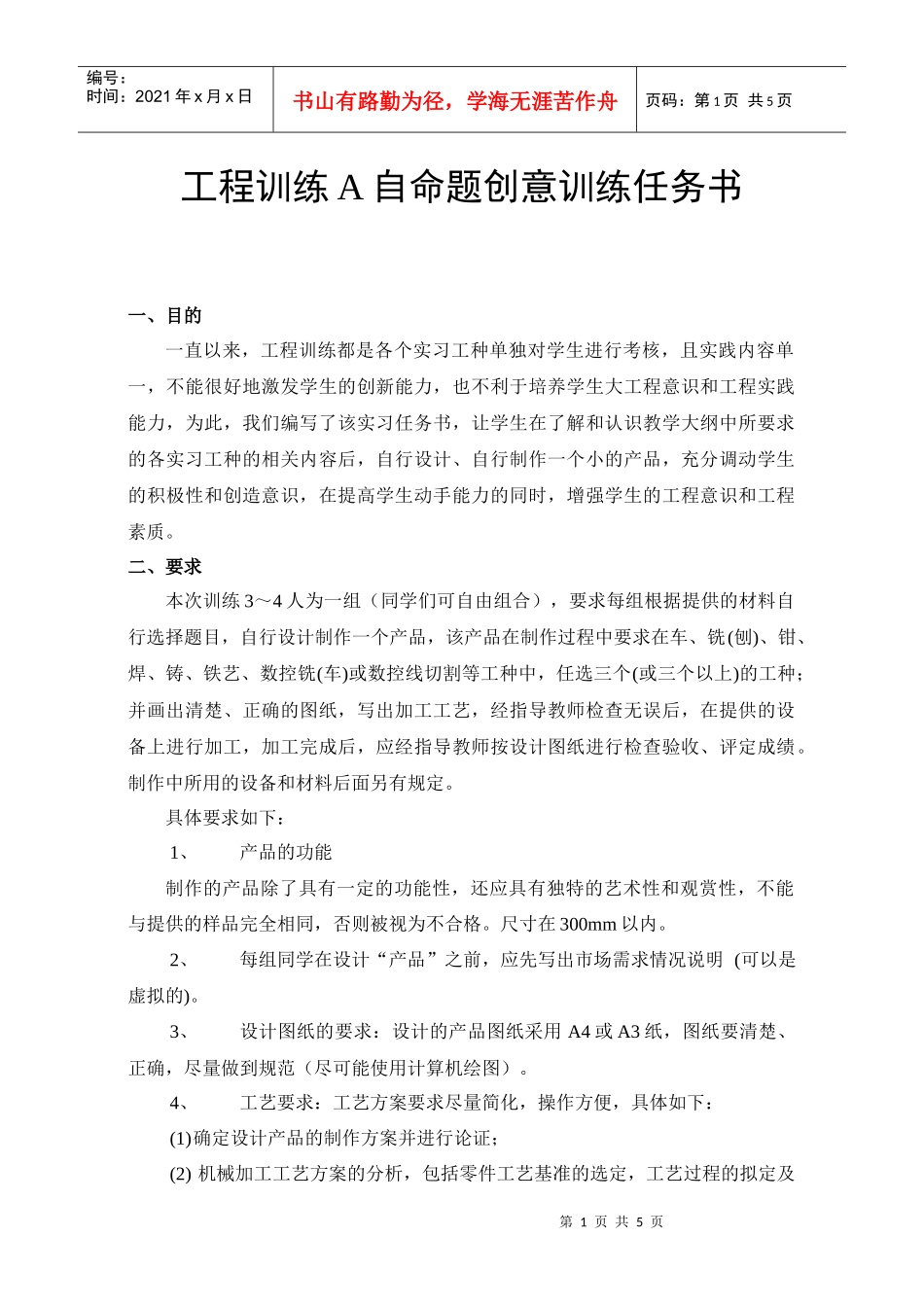

第1页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共5页工程训练A自命题创意训练任务书一、目的一直以来，工程训练都是各个实习工种单独对学生进行考核，且实践内容单一，不能很好地激发学生的创新能力，也不利于培养学生大工程意识和工程实践能力，为此，我们编写了该实习任务书，让学生在了解和认识教学大纲中所要求的各实习工种的相关内容后，自行设计、自行制作一个小的产品，充分调动学生的积极性和创造意识，在提高学生动手能力的同时，增强学生的工程意识和工程素质。二、要求本次训练3～4人为一组（同学们可自由组合），要求每组根据提供的材料自行选择题目，自行设计制作一个产品，该产品在制作过程中要求在车、铣(刨)、钳、焊、铸、铁艺、数控铣(车)或数控线切割等工种中，任选三个(或三个以上)的工种；并画出清楚、正确的图纸，写出加工工艺，经指导教师检查无误后，在提供的设备上进行加工，加工完成后，应经指导教师按设计图纸进行检查验收、评定成绩。制作中所用的设备和材料后面另有规定。具体要求如下：1、产品的功能制作的产品除了具有一定的功能性，还应具有独特的艺术性和观赏性，不能与提供的样品完全相同，否则被视为不合格。尺寸在300mm以内。2、每组同学在设计“产品”之前，应先写出市场需求情况说明(可以是虚拟的)。3、设计图纸的要求：设计的产品图纸采用A4或A3纸，图纸要清楚、正确，尽量做到规范（尽可能使用计算机绘图）。4、工艺要求：工艺方案要求尽量简化，操作方便，具体如下：(1)确定设计产品的制作方案并进行论证；(2)机械加工工艺方案的分析，包括零件工艺基准的选定，工艺过程的拟定及第2页共5页第1页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共5页工艺文件编制，选定各工序所使用的机床、加工余量、工（夹、量）具、刀具等。5、成本计算：“产品”加工之前，每组同学需计算出该产品的成本，包括：材料、设备、人工、管理等方面的费用。最后的产品成本应控制在50.00元以内。6、加工制作：按设计图纸与工艺方案进行加工制作、打磨、表面处理等。7、写出“产品”说明书，要求包含以下内容：产品名称、规格、性能、特点、使用方法、注意事项等。8、答辩验收：按设计图纸及加工工艺对产品进行答辩验收。以上文字说明要求用A4纸打印。1至5项同学们应在第17周第一次课内完成，若不能完成在课余时间自行完成，如有疑问可与指导教师联系，在第18周第二次课时将设计图纸和工艺方案交给指导教师，经指导教师检查合格后签字后，方可进行制作。第18周周六全天进行制作。18周日上午答辩完成以后将“制作作品及自命题设计说明书”交指导教师。三、考核考核的重点在于设计、工艺、制作及相关文件的科学性、规范性及创新性。每位同学最后的自命题创意成绩由以下几部分组成：a)设计的“产品”图纸(10%)；b)产品的加工工艺(20%)；c)加工的“产品”(50%)；d)“产品”的说明书(20%)。四、自命题设计说明书内容1、封面：题目、学生学号姓名班级、指导教师、完成时间；2、产品选择及市场分析；3、设计的“产品”图纸及“产品”的加工工艺；4、成本核算；5、“产品”的说明书。五、提供的设备、刀具、量具、夹具和材料第3页共5页第2页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共5页1、各工种所提供的设备、刀具和量具如下：(1)车削加工设备：C616车床(带三爪卡盘)、C2616-1B(带三爪卡盘)等；量具：钢板尺150MM和300MM、游标卡尺(150MM)；刀具：车外圆、端面、切断、切槽、滚花、倒角、中心钻、丝锥和板牙(2)铣削加工铣床：工具铣床附件：平口钳刀具：立铣刀量具：游标卡尺(3)刨削加工牛头刨床附件：虎钳、手柄、摇柄、扳手；量具：游标卡尺、钢板尺；刀具：高速钢刀、左右偏刀(刨V型槽)、切刀(刨V型槽)。(4)钳工工作台、虎钳、台钻、划线盘、千斤顶、锯弓、锯条、钻头(φ7和φ10.3等)、平锉、半圆锉、圆锉、丝锥M12、板牙M12等、钢板尺、直角尺。(5)铸造可倾式坩埚熔化炉、造型工具20套。(6)焊接交流弧焊机BX6-160、整流弧焊机ZXG-400、二氧化碳气保焊机NB-200、二氧化...
