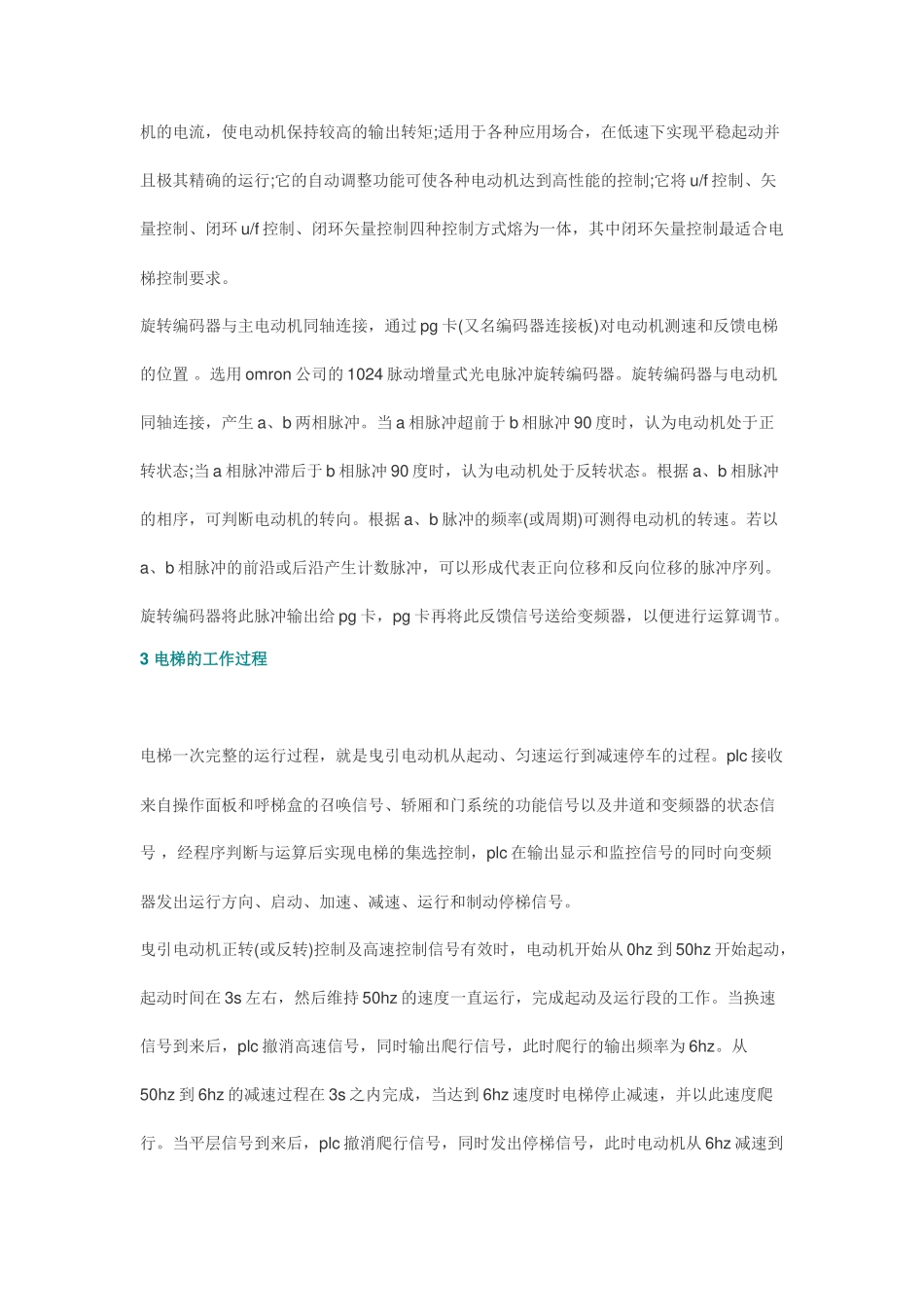

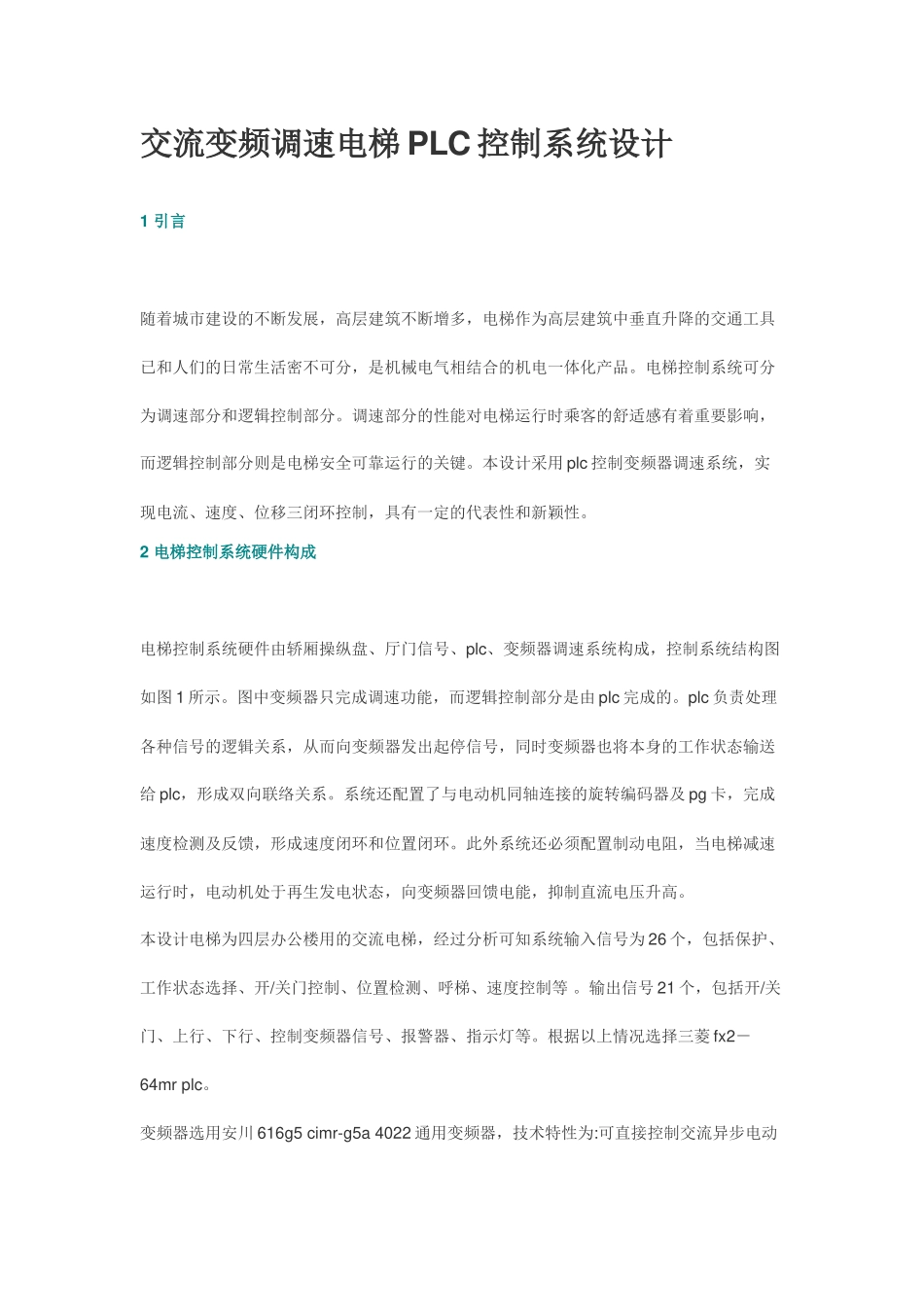

交流变频调速电梯PLC控制系统设计1引言随着城市建设的不断发展，高层建筑不断增多，电梯作为高层建筑中垂直升降的交通工具已和人们的日常生活密不可分，是机械电气相结合的机电一体化产品。电梯控制系统可分为调速部分和逻辑控制部分。调速部分的性能对电梯运行时乘客的舒适感有着重要影响，而逻辑控制部分则是电梯安全可靠运行的关键。本设计采用plc控制变频器调速系统，实现电流、速度、位移三闭环控制，具有一定的代表性和新颖性。2电梯控制系统硬件构成电梯控制系统硬件由轿厢操纵盘、厅门信号、plc、变频器调速系统构成，控制系统结构图如图1所示。图中变频器只完成调速功能，而逻辑控制部分是由plc完成的。plc负责处理各种信号的逻辑关系，从而向变频器发出起停信号，同时变频器也将本身的工作状态输送给plc，形成双向联络关系。系统还配置了与电动机同轴连接的旋转编码器及pg卡，完成速度检测及反馈，形成速度闭环和位置闭环。此外系统还必须配置制动电阻，当电梯减速运行时，电动机处于再生发电状态，向变频器回馈电能，抑制直流电压升高。本设计电梯为四层办公楼用的交流电梯，经过分析可知系统输入信号为26个，包括保护、工作状态选择、开/关门控制、位置检测、呼梯、速度控制等。输出信号21个，包括开/关门、上行、下行、控制变频器信号、报警器、指示灯等。根据以上情况选择三菱fx2－64mrplc。变频器选用安川616g5cimr-g5a4022通用变频器，技术特性为:可直接控制交流异步电动机的电流，使电动机保持较高的输出转矩;适用于各种应用场合，在低速下实现平稳起动并且极其精确的运行;它的自动调整功能可使各种电动机达到高性能的控制;它将u/f控制、矢量控制、闭环u/f控制、闭环矢量控制四种控制方式熔为一体，其中闭环矢量控制最适合电梯控制要求。旋转编码器与主电动机同轴连接，通过pg卡(又名编码器连接板)对电动机测速和反馈电梯的位置。选用omron公司的1024脉动增量式光电脉冲旋转编码器。旋转编码器与电动机同轴连接，产生a、b两相脉冲。当a相脉冲超前于b相脉冲90度时，认为电动机处于正转状态;当a相脉冲滞后于b相脉冲90度时，认为电动机处于反转状态。根据a、b相脉冲的相序，可判断电动机的转向。根据a、b脉冲的频率(或周期)可测得电动机的转速。若以a、b相脉冲的前沿或后沿产生计数脉冲，可以形成代表正向位移和反向位移的脉冲序列。旋转编码器将此脉冲输出给pg卡，pg卡再将此反馈信号送给变频器，以便进行运算调节。3电梯的工作过程电梯一次完整的运行过程，就是曳引电动机从起动、匀速运行到减速停车的过程。plc接收来自操作面板和呼梯盒的召唤信号、轿厢和门系统的功能信号以及井道和变频器的状态信号，经程序判断与运算后实现电梯的集选控制，plc在输出显示和监控信号的同时向变频器发出运行方向、启动、加速、减速、运行和制动停梯信号。曳引电动机正转(或反转)控制及高速控制信号有效时，电动机开始从0hz到50hz开始起动，起动时间在3s左右，然后维持50hz的速度一直运行，完成起动及运行段的工作。当换速信号到来后，plc撤消高速信号，同时输出爬行信号，此时爬行的输出频率为6hz。从50hz到6hz的减速过程在3s之内完成，当达到6hz速度时电梯停止减速，并以此速度爬行。当平层信号到来后，plc撤消爬行信号，同时发出停梯信号，此时电动机从6hz减速到0hz，电梯停梯。正常情况下，在整个起动、运行、减速爬行段内，变频器的零速输出点一直是闭合的，减至0hz之后，零速输出点断开，通过plc抱闸及自动开门，电梯运行曲线如图2所示。图2中运行曲线可通过变频器进行设置，也可通过配置运行曲线输入板。本系统采用变频器进行参数设置:令c1-01=3s,设置加速起动时间为3s;令c1-02=3s,设置减速时间为3s;令d1-02=50hz,设置快车运行速度;d1-03=6hz，设置爬行速度。4电梯运行中位置信号的检测作为一种载人工具，在位势负载下，除要求安全可靠还必须运行平稳、乘坐舒适、停靠准确。采用变频器调速双闭环控制可基本满足要求。在不增加硬件电路的基础上，利用现有的旋转编码器在构成速度闭环的同时，也可构成位置闭环控制。脉冲编码器的输出一般为a和a、b和b两对差动信号，可用于位...
