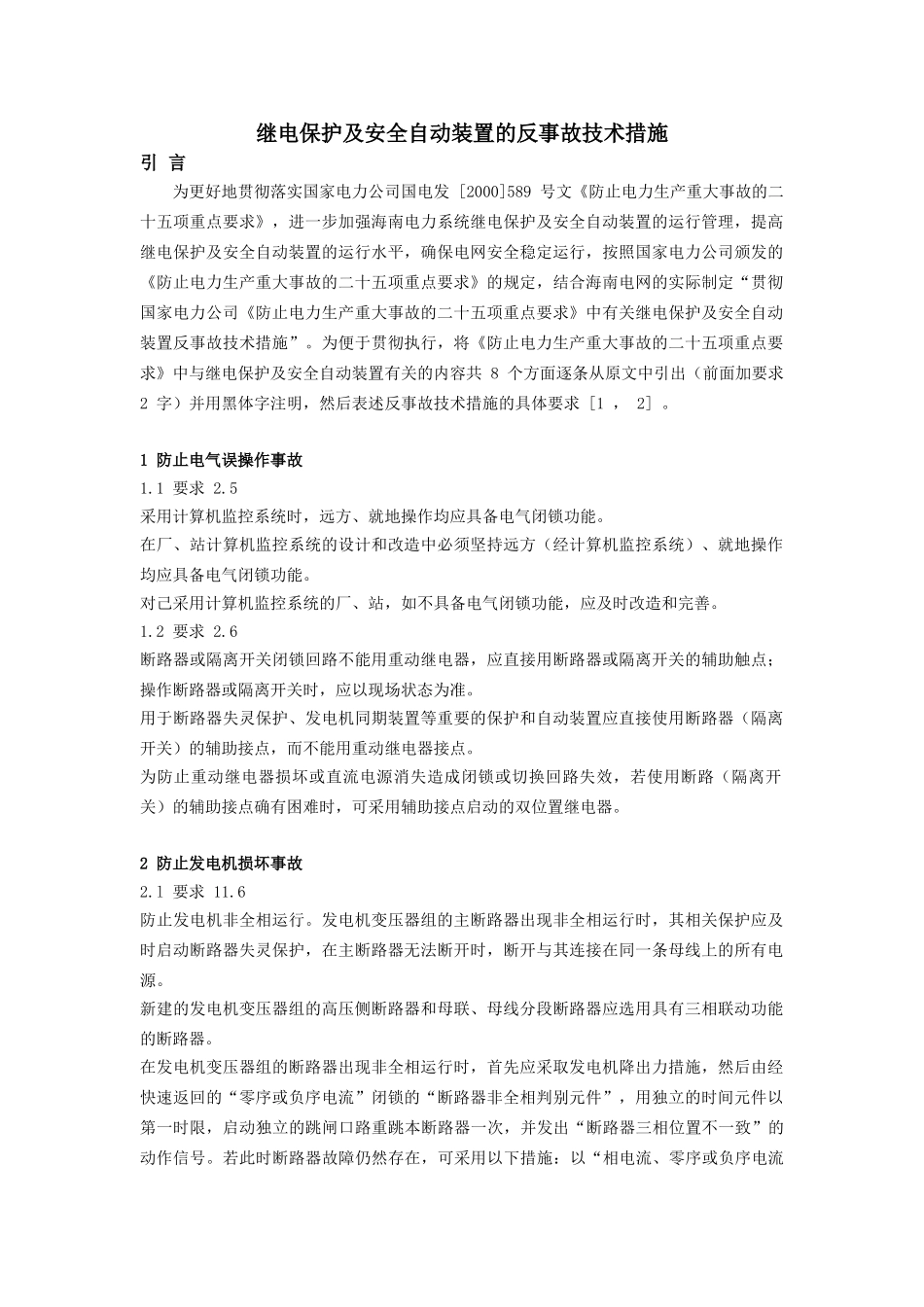

继电保护及安全自动装置的反事故技术措施引言为更好地贯彻落实国家电力公司国电发[2000]589号文《防止电力生产重大事故的二十五项重点要求》，进一步加强海南电力系统继电保护及安全自动装置的运行管理，提高继电保护及安全自动装置的运行水平，确保电网安全稳定运行，按照国家电力公司颁发的《防止电力生产重大事故的二十五项重点要求》的规定，结合海南电网的实际制定“贯彻国家电力公司《防止电力生产重大事故的二十五项重点要求》中有关继电保护及安全自动装置反事故技术措施”。为便于贯彻执行，将《防止电力生产重大事故的二十五项重点要求》中与继电保护及安全自动装置有关的内容共8个方面逐条从原文中引出（前面加要求2字）并用黑体字注明，然后表述反事故技术措施的具体要求[1，2]。1防止电气误操作事故1.1要求2.5采用计算机监控系统时，远方、就地操作均应具备电气闭锁功能。在厂、站计算机监控系统的设计和改造中必须坚持远方（经计算机监控系统）、就地操作均应具备电气闭锁功能。对己采用计算机监控系统的厂、站，如不具备电气闭锁功能，应及时改造和完善。1.2要求2.6断路器或隔离开关闭锁回路不能用重动继电器，应直接用断路器或隔离开关的辅助触点；操作断路器或隔离开关时，应以现场状态为准。用于断路器失灵保护、发电机同期装置等重要的保护和自动装置应直接使用断路器（隔离开关）的辅助接点，而不能用重动继电器接点。为防止重动继电器损坏或直流电源消失造成闭锁或切换回路失效，若使用断路（隔离开关）的辅助接点确有困难时，可采用辅助接点启动的双位置继电器。2防止发电机损坏事故2.l要求11.6防止发电机非全相运行。发电机变压器组的主断路器出现非全相运行时，其相关保护应及时启动断路器失灵保护，在主断路器无法断开时，断开与其连接在同一条母线上的所有电源。新建的发电机变压器组的高压侧断路器和母联、母线分段断路器应选用具有三相联动功能的断路器。在发电机变压器组的断路器出现非全相运行时，首先应采取发电机降出力措施，然后由经快速返回的“零序或负序电流”闭锁的“断路器非全相判别元件”，用独立的时间元件以第一时限，启动独立的跳闸口路重跳本断路器一次，并发出“断路器三相位置不一致”的动作信号。若此时断路器故障仍然存在，可采用以下措施：以“相电流、零序或负序电流动作”、“断路器三相位置不一致保护动作”和“发电机变压器组保护动作”三个条件组成的“与逻辑”，经由独立的时间元件以第二时限去解除断路器失灵保护的复合电压闭锁并启动断路器失灵保护，同时发出“断路器失灵保护启动”的信号。在进行保护整定和校验时，应认真考虑发电机变压器组的负序电流保护和断路器失灵保护动作逻辑与时间的整定配合关系。2.2要求11.7防止发电机非同期并网。为避免发电机非同期并列，对于新投产机组、大修机组及同期回路（包括交流电压回路、直流控制回路、整步表、自动准同期装置及同期把手等）进行过更换或变动后，第一次并网前均应进行下面的工作。a．应认真检查发电机同期口路的绝缘电阻，防止因直流接地导致继电器误动而造成非同期并列。b．应提高同期回路电缆的绝缘水平，防止同期回路绝缘损坏造成发电机非同期合闸。C．在检查发电机同期回路时应使用输入阻抗32kQ／V的仪器、仪表，防止仪器、仪表内阻过低引起非同期并列。d．应对同期回路进行全面、细致的校核（尤其是同期继电器、整步表和自动准同期装置应定期校验人通过在电压互感器二次侧加电（注意必须断开电压互感器）的方法进行模拟断路器的手动准同期及自动准同期合闸试验。同时检查整步表与自动准同期装置的一致性e．结合倒送电试验，要通过带空母线升压试验（检修机组人对整步表及同期检定继电器进行实际核核。2.3要求11.10发电机定子接地保护。在进行发电机定子接地保护整定计算时，应根据《大型发电机变压器继电保护整定计算导侧》[3]中对定于接地保护的整定要求：基波零序过电压定子接地保护“应从保护定值及延时两方面与系统接地保护配合”。同时还应根据发电机在带不同负荷工况下实测的基波零序电压和发电机中胜点侧三次谐波电压的有效值数据作为整定依据，保护不...
