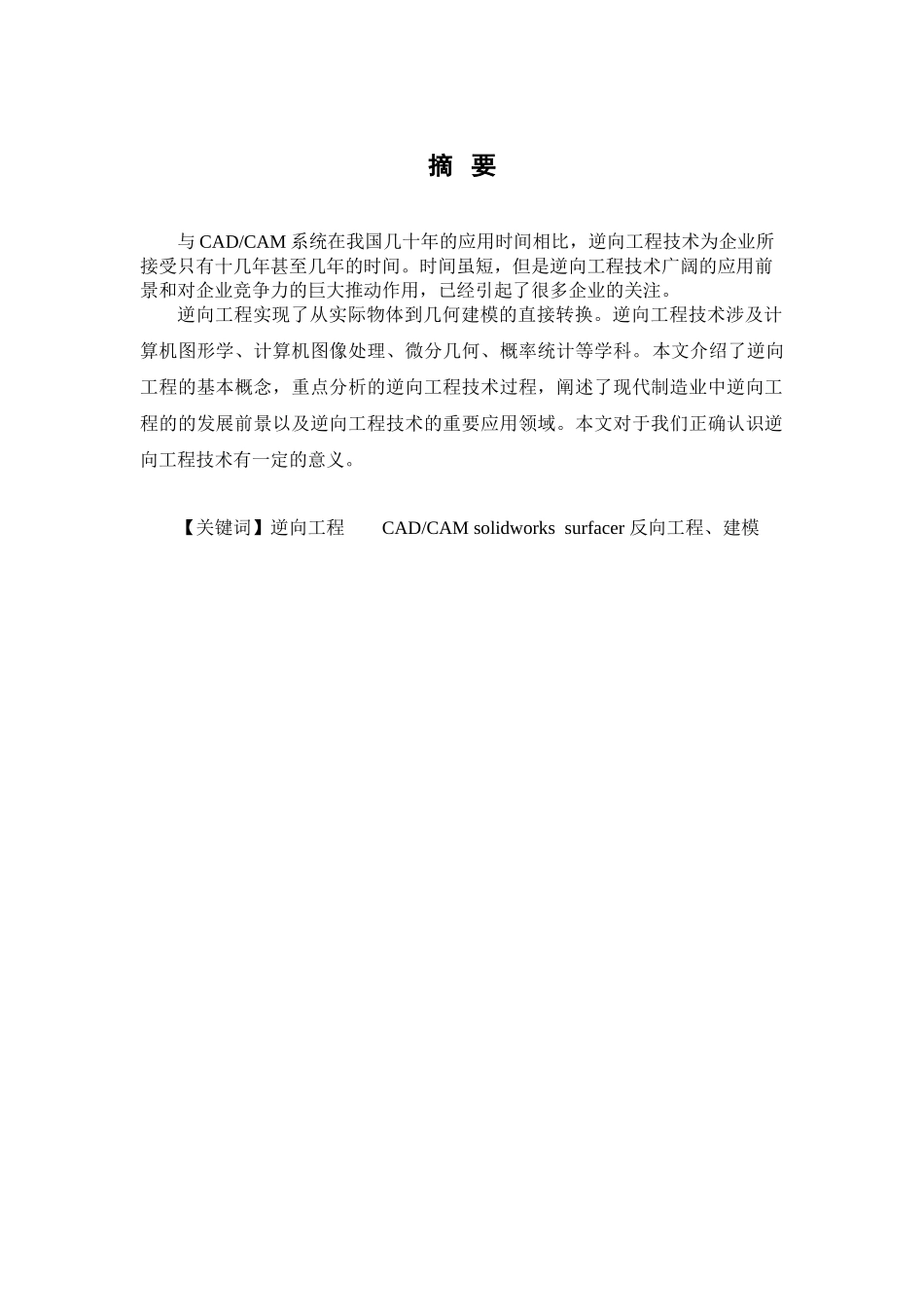

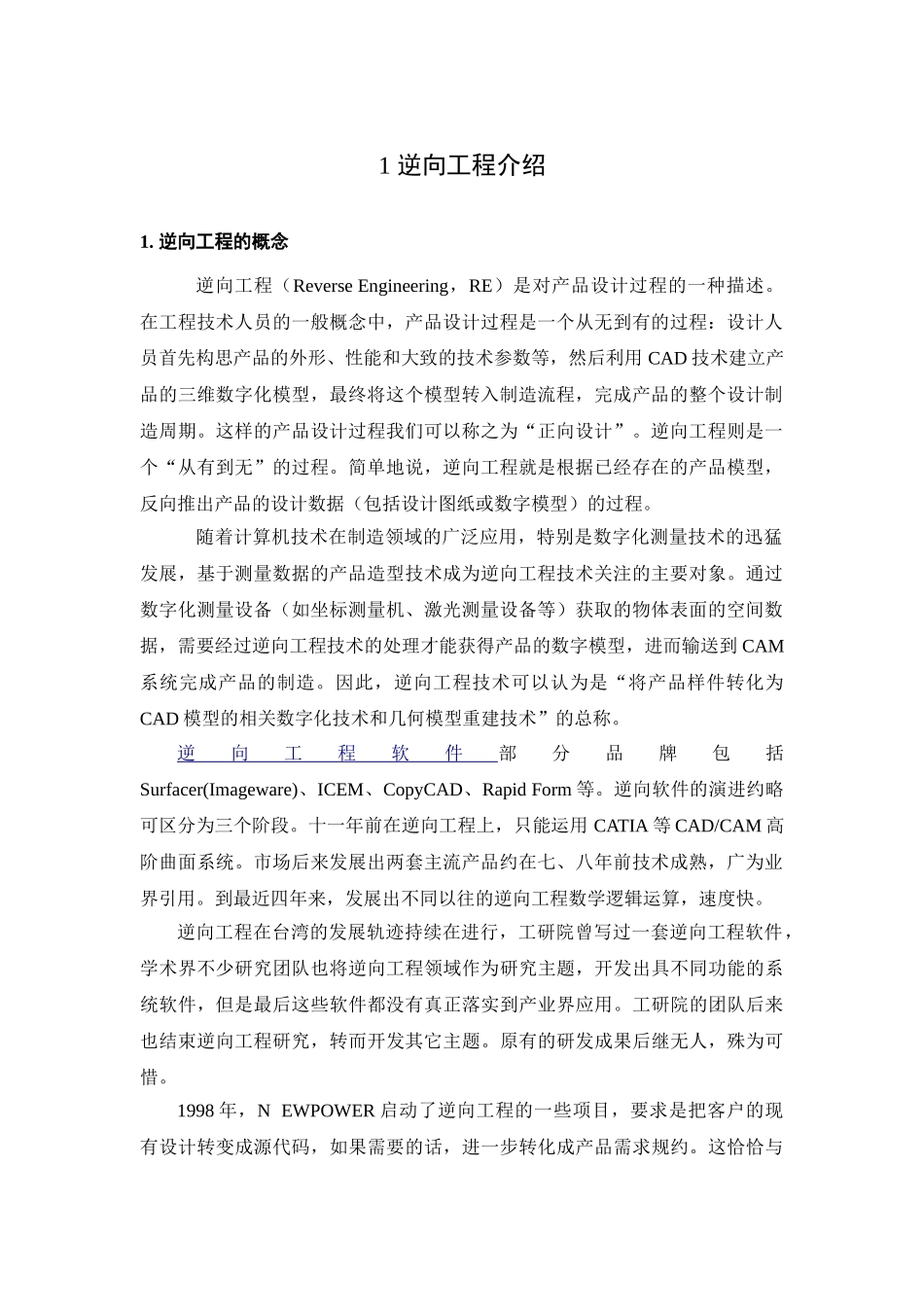

摘要与CAD/CAM系统在我国几十年的应用时间相比，逆向工程技术为企业所接受只有十几年甚至几年的时间。时间虽短，但是逆向工程技术广阔的应用前景和对企业竞争力的巨大推动作用，已经引起了很多企业的关注。逆向工程实现了从实际物体到几何建模的直接转换。逆向工程技术涉及计算机图形学、计算机图像处理、微分几何、概率统计等学科。本文介绍了逆向工程的基本概念，重点分析的逆向工程技术过程，阐述了现代制造业中逆向工程的的发展前景以及逆向工程技术的重要应用领域。本文对于我们正确认识逆向工程技术有一定的意义。【关键词】逆向工程CAD/CAMsolidworkssurfacer反向工程、建模目录1逆向工程简介.............................................................................................................11.1逆向工程介绍...................................................................................................11.2逆向工程的应用...............................................................................................32逆向工程应用实例.....................................................................................................63逆向工程的其他应用领域.........................................................................................7参考文献........................................................................................................................81逆向工程介绍1.逆向工程的概念逆向工程（ReverseEngineering，RE）是对产品设计过程的一种描述。在工程技术人员的一般概念中，产品设计过程是一个从无到有的过程：设计人员首先构思产品的外形、性能和大致的技术参数等，然后利用CAD技术建立产品的三维数字化模型，最终将这个模型转入制造流程，完成产品的整个设计制造周期。这样的产品设计过程我们可以称之为“正向设计”。逆向工程则是一个“从有到无”的过程。简单地说，逆向工程就是根据已经存在的产品模型，反向推出产品的设计数据（包括设计图纸或数字模型）的过程。随着计算机技术在制造领域的广泛应用，特别是数字化测量技术的迅猛发展，基于测量数据的产品造型技术成为逆向工程技术关注的主要对象。通过数字化测量设备（如坐标测量机、激光测量设备等）获取的物体表面的空间数据，需要经过逆向工程技术的处理才能获得产品的数字模型，进而输送到CAM系统完成产品的制造。因此，逆向工程技术可以认为是“将产品样件转化为CAD模型的相关数字化技术和几何模型重建技术”的总称。逆向工程软件部分品牌包括Surfacer(Imageware)、ICEM、CopyCAD、RapidForm等。逆向软件的演进约略可区分为三个阶段。十一年前在逆向工程上，只能运用CATIA等CAD/CAM高阶曲面系统。市场后来发展出两套主流产品约在七、八年前技术成熟，广为业界引用。到最近四年来，发展出不同以往的逆向工程数学逻辑运算，速度快。逆向工程在台湾的发展轨迹持续在进行，工研院曾写过一套逆向工程软件，学术界不少研究团队也将逆向工程领域作为研究主题，开发出具不同功能的系统软件，但是最后这些软件都没有真正落实到产业界应用。工研院的团队后来也结束逆向工程研究，转而开发其它主题。原有的研发成果后继无人，殊为可惜。1998年，NEWPOWER启动了逆向工程的一些项目，要求是把客户的现有设计转变成源代码，如果需要的话，进一步转化成产品需求规约。这恰恰与类似于V模型的标准开发过程模型相逆。这样一来，客户就可以容易地维护他们的产品（需求，设计，源代码等等），而不需要想以前那样，每次改动产品都需要直接修改源代码。是指从实物上采集大量的三维坐标点，并由此建立该物体的几何模型，进而开发出同类产品的先进技术。逆向工程与一般的设计制造过程相反，是先有实物后有模型。仿形加工就是一种典型的逆向工程应用。目前，逆向工程，逆向工程的应用已从单纯的技巧性手工操作，发展到采用先进的计算机及测量设备，进行设计、分析、制造等活动，如获取修模后的模具形状、分析实物模型、基于现有产品的创新设...
