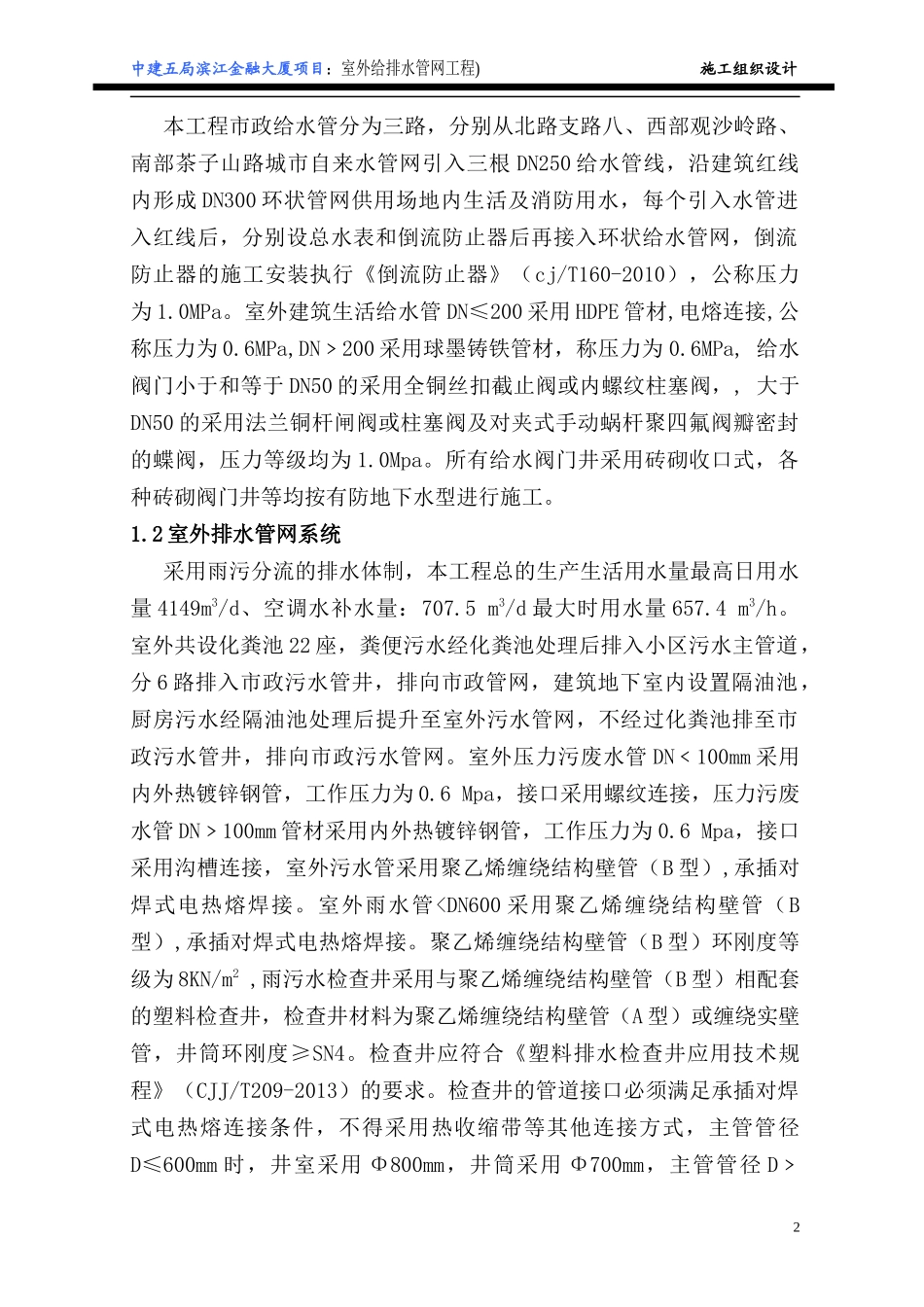

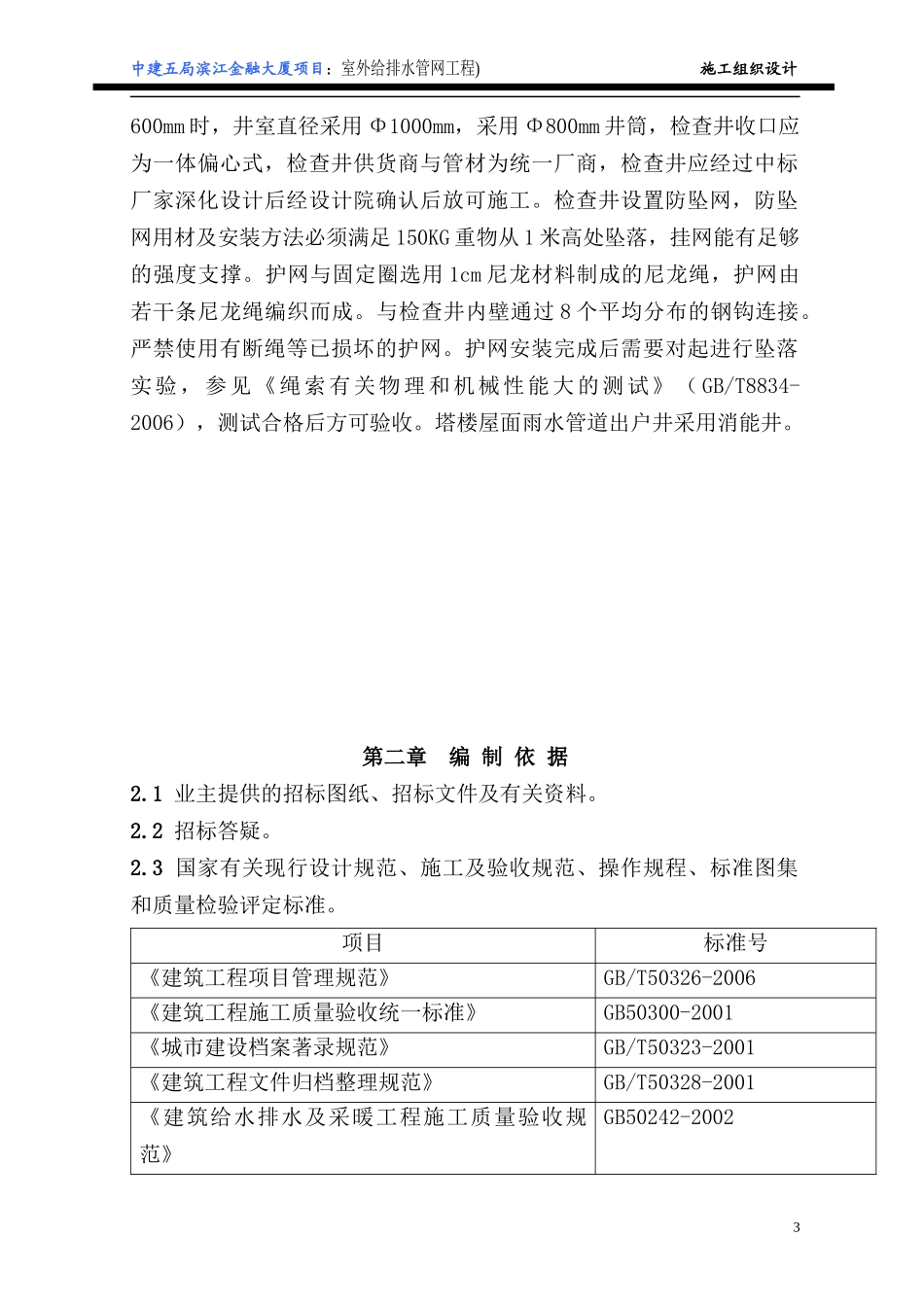

中建五局滨江金融大厦项目：室外给排水管网工程)施工组织设计目录第一章工程概况2第二章编制依据4第三章施工的整体思路与安排6第四章施工总平面布置7第五章施工部署13第六章主要施工管理措施16一质量保证措施16二安全保证措施17三文明施工措施21四施工进度与工期保证措施22第七章主要施工方法及施工技术23一雨、污排水管工程23二给水管工程32第八章冬雨季及高温季节施工43第九章应急救援52第一章工程概况中建五局滨江金融大厦室外管网工程包括：室外给水管网系统、室外排水管网系统、室外消防系统。1.1室外给水管网系统1中建五局滨江金融大厦项目：室外给排水管网工程)施工组织设计本工程市政给水管分为三路，分别从北路支路八、西部观沙岭路、南部茶子山路城市自来水管网引入三根DN250给水管线，沿建筑红线内形成DN300环状管网供用场地内生活及消防用水，每个引入水管进入红线后，分别设总水表和倒流防止器后再接入环状给水管网，倒流防止器的施工安装执行《倒流防止器》（cj/T160-2010），公称压力为1.0MPa。室外建筑生活给水管DN≤200采用HDPE管材,电熔连接,公称压力为0.6MPa,DN﹥200采用球墨铸铁管材，称压力为0.6MPa,给水阀门小于和等于DN50的采用全铜丝扣截止阀或内螺纹柱塞阀，,大于DN50的采用法兰铜杆闸阀或柱塞阀及对夹式手动蜗杆聚四氟阀瓣密封的蝶阀，压力等级均为1.0Mpa。所有给水阀门井采用砖砌收口式，各种砖砌阀门井等均按有防地下水型进行施工。1.2室外排水管网系统采用雨污分流的排水体制，本工程总的生产生活用水量最高日用水量4149m3/d、空调水补水量：707.5m3/d最大时用水量657.4m3/h。室外共设化粪池22座，粪便污水经化粪池处理后排入小区污水主管道，分6路排入市政污水管井，排向市政管网，建筑地下室内设置隔油池，厨房污水经隔油池处理后提升至室外污水管网，不经过化粪池排至市政污水管井，排向市政污水管网。室外压力污废水管DN﹤100mm采用内外热镀锌钢管，工作压力为0.6Mpa，接口采用螺纹连接，压力污废水管DN﹥100mm管材采用内外热镀锌钢管，工作压力为0.6Mpa，接口采用沟槽连接，室外污水管采用聚乙烯缠绕结构壁管（B型）,承插对焊式电热熔焊接。室外雨水管
