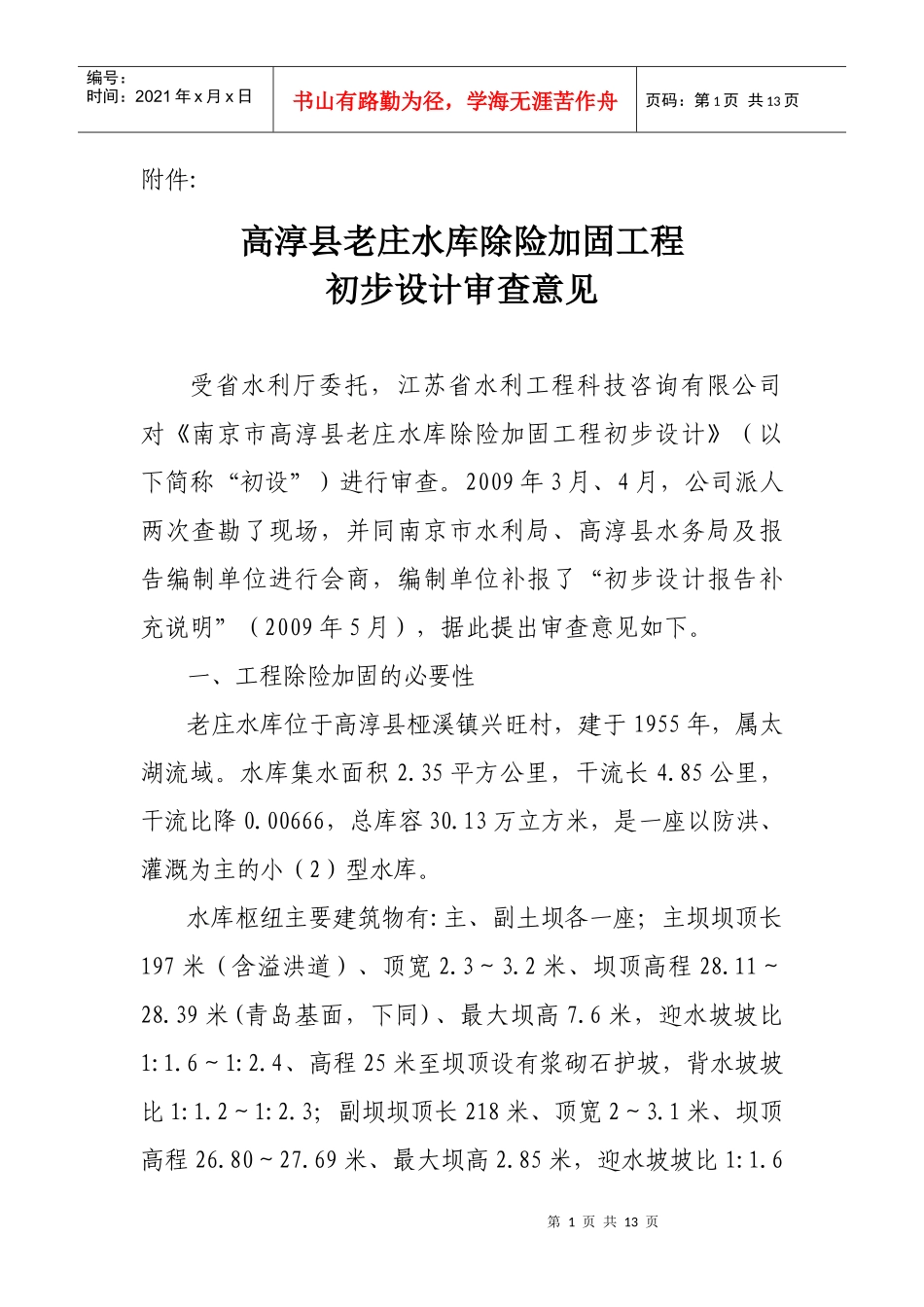

第1页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共13页附件:高淳县老庄水库除险加固工程初步设计审查意见受省水利厅委托，江苏省水利工程科技咨询有限公司对《南京市高淳县老庄水库除险加固工程初步设计》（以下简称“初设”）进行审查。2009年3月、4月，公司派人两次查勘了现场，并同南京市水利局、高淳县水务局及报告编制单位进行会商，编制单位补报了“初步设计报告补充说明”（2009年5月），据此提出审查意见如下。一、工程除险加固的必要性老庄水库位于高淳县桠溪镇兴旺村，建于1955年，属太湖流域。水库集水面积2.35平方公里，干流长4.85公里，干流比降0.00666，总库容30.13万立方米，是一座以防洪、灌溉为主的小（2）型水库。水库枢纽主要建筑物有:主、副土坝各一座；主坝坝顶长197米（含溢洪道）、顶宽2.3～3.2米、坝顶高程28.11～28.39米(青岛基面，下同)、最大坝高7.6米，迎水坡坡比1:1.6～1:2.4、高程25米至坝顶设有浆砌石护坡，背水坡坡比1:1.2～1:2.3；副坝坝顶长218米、顶宽2～3.1米、坝顶高程26.80～27.69米、最大坝高2.85米，迎水坡坡比1:1.6第2页共13页第1页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共13页～1:1.9、无护砌，背水坡坡比1:1.2～1:4.9；灌溉涵洞两座，均为预应力砼管涵，管径0.5米，南、北涵底板面高程分别为24.4和25.3米；开敞式溢洪道一座，3孔，每孔净宽2.5米，堰顶高程26.3米。经多年运行，并设计复核，目前存在主要问题是:大坝不封闭；主坝坝顶高程不满足防洪要求、坝顶宽度不足，迎水坡块石护砌损坏，背水坡有渗水现象、无排水设施；副坝断面不足，迎水坡无护砌，背水坡无排水设施；南涵漏水，北涵无消能设施；溢洪道侧墙损坏，消能设施损坏；缺乏必要的管理设施等。2005年8月南京市水利局组织省、市有关专家，对老庄水库大坝进行了安全鉴定，评定为三类坝。老庄水库实际灌溉面积1200亩，其大坝安全与否直接关系到下游700人的防洪安全。为确保水库防洪安全和工程效益的发挥，对其进行除险加固是必要的。二、工程水文及水利计算1、同意采用1984年《江苏省暴雨洪水图集》和《江苏省短历时暴雨图集》等有关暴雨资料推求水库的设计洪水。2、基本同意采用推理公式计算产汇流。3、同意采用的汛限及兴利水位，基本同意按宽顶堰自由出流计算，堰顶宽拓宽至10.00米，堰顶高程26.3米，以及水库的调洪计算原则、方法和成果。第3页共13页第2页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共13页4、调洪成果及部分特征值如下表:工况水位（米）库容（万立方米）最大出库流量（立方米/秒）备注设计洪水27.9026.8730.87P=5%校核洪水28.4530.1348.36P=0.5%汛限26.3017.60兴利26.305.20兴利库容死水位25.3012.40死库容三、工程地质1、地质勘探进行了2次，共完成6个钻孔，最大孔深12.0米，总进尺61.2米，主坝形成2个横剖面，1个纵剖面，基本满足初设阶段设计要求。坝身填土主要为粘性土，弱～中等透水性，坝基浅部为粉质粘土，极微～弱透水性。基本同意初设对工程地质的评价意见。2、根据《中国地震动参数区划图》（GB18306－2001），本工程场地地震动峰值加速度0.05g，相应地震基本烈度6度。四、工程等级及防洪标准1、本水库工程规模属小（2）型，工程等别为Ⅴ等，坝体及溢洪道等主要建筑物级别为5级，次要及临时建筑物为5级。2、同意本工程除险加固防洪标准按20年一遇设计、200年一遇校核。第4页共13页第3页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共13页五、除险加固工程设计加固工程内容主要包括:坝端封闭、主、副坝坝体加固及防渗处理，主坝迎水坡护坡改建、副坝迎水坡护坡新建，主、副坝背水坡整坡及增设排水设施；南涵拆建，北涵维修加固；溢洪道扩建；增设必要的管理设施。（一）、坝体加固1、坝身加固。主坝顶高程28.11～28.39米，副坝顶高程26.80～27.69米，均不满足防洪要求。初设补充说明推荐的坝顶加高再新建挡浪墙的方案，鉴于加坝土源有保障且工程量不大、副坝最大坝高较矮等综合因素，坝顶加高宜用土方加固，坝...
