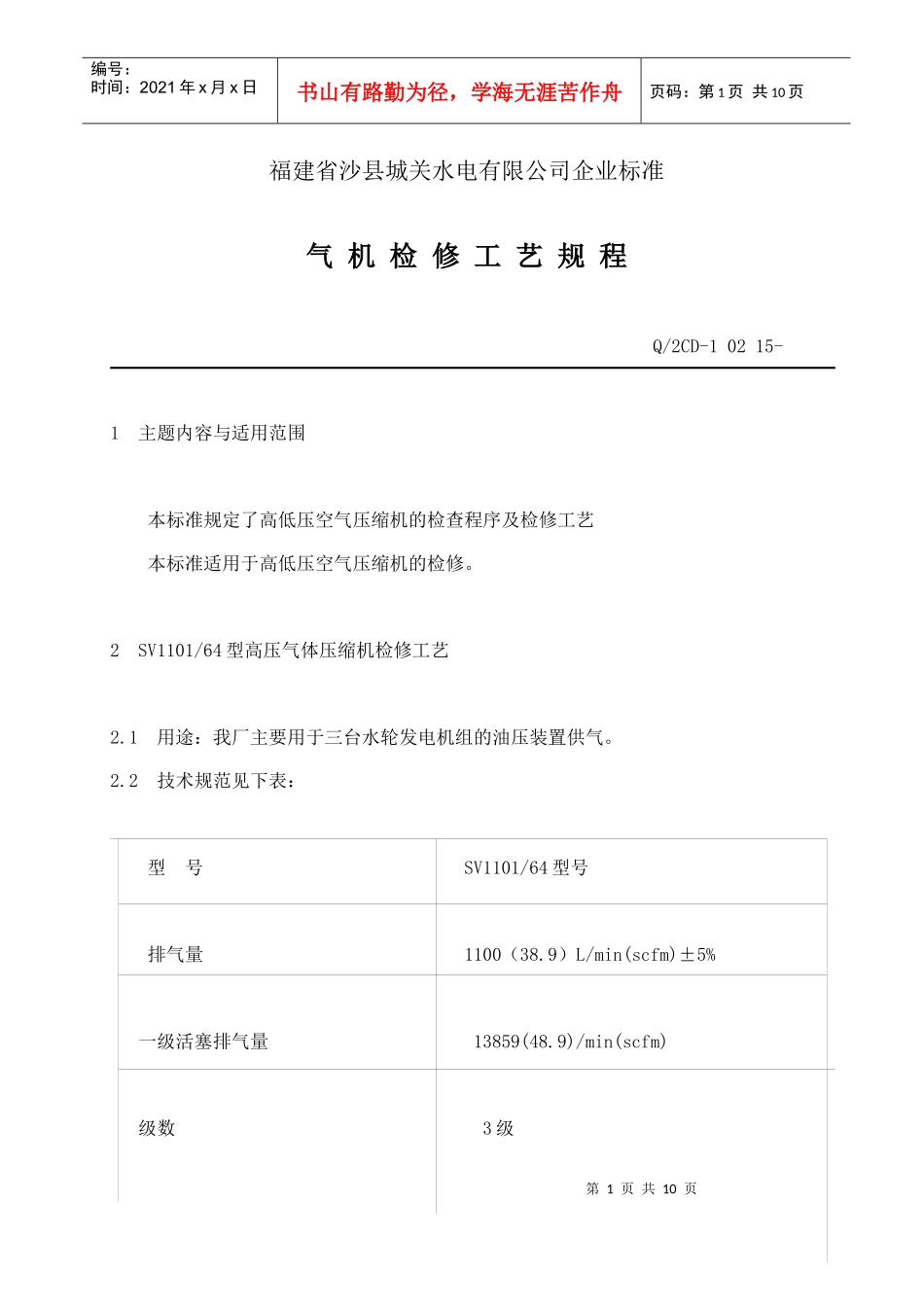

第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页福建省沙县城关水电有限公司企业标准气机检修工艺规程Q/2CD-10215-1主题内容与适用范围本标准规定了高低压空气压缩机的检查程序及检修工艺本标准适用于高低压空气压缩机的检修。2SV1101/64型高压气体压缩机检修工艺2.1用途：我厂主要用于三台水轮发电机组的油压装置供气。2.2技术规范见下表：型号SV1101/64型号排气量1100（38.9）L/min(scfm)±5%一级活塞排气量13859(48.9)/min(scfm)级数3级第2页共10页第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页冷却方式风冷气缸直径（d）一级130mm二级6060mm三级33mm活塞行程72mm电机转速查1500转/分电动机功率18.5kw外型尺寸（连冷却器电机及底座）1300ⅹ90ⅹ950mm总重量（连冷却器电机及底座）410kgQ/2CD-10215-3使用与维护3.1每班至少检查一次气机运行工况及有关控制系统。3.2气机本体及四周环境保持清洁。第3页共10页第2页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共10页3.3压缩机油位正常,油色正常。3.4压缩机应视油位情况加油。3.5各接合处如发生漏油、漏气时，应停机，查明原因处理好。3.6当机器运转有碰撞等异常声响，应停机，查明原因，将其修好。3.7在设备使用过程中，必须注意电机和仪表工作情况。3.8每2000小时或最多两年必须换一次油(合成油每隔4年,每次换油时都必须检查压缩机的阀门。3.94000小时后要全部更换阀门。4常见故障及排除4.1空气压力及排气量开始下降4.1.1在管道中以及冷却管的法兰接头处存在泄漏。上紧螺丝接头并检查压缩机是否气密。4.1.2空气进气过滤器变脏，进入的空气流被阻塞。清洁空气过滤器。4.1.3第一压缩级的气缸盖垫片(7/7+8)或进气阀薄片(7/14)损坏。检查并更换损坏部件。4.1.4油水分离器处的减压阀的密封性不好。检查并处理好密封。4.1.5压缩机通过减压管道在油水薄片处漏气。更换部件。4.1.6长时间运行后活塞环磨损。更换活塞环。4.2第一级安全阀漏气。检查并更换第二压缩级的气缸盖片或阀片。4.3第二级安全阀漏气。检查并更换损坏部件。第4页共10页第3页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共10页4.4第三级安全阀漏气。重新调节安全阀。4.5保压阀泄漏，套筒（17/10）或O型圈（17/5）损坏。更换损坏部件。4.6单向阀泄漏。更换损坏的内部部件或全套单向阀。4.7出现猛烈的金属敲击声而非正常的工作噪音则表明：在连杆的曲柄销轴颈或活塞销内有过大的间隙。立即更换连杆。4.8压缩机达不到最大工作压力或超过最大工作压力。第三级安全阀漏气。4.9保压阀失调。向下旋转压力调节帽（17/17）将增大工作压力。向上旋转此调节帽将减小压力。5SA--230A型低压气体压缩机检修工艺5.1主要应用于我厂机组风闸制动用气，水轮机围带用气机组循环油气动伐用气、渗漏水井、检修水井水位测量及机组设备的检修、清扫用气。5.2技术规范见下表：Q/2CD-10215-型号SA-230A型风扇功率0.37kw形式分冷固定式润滑油量（L）22转速1480r/min气体含油量≤3-5PPM第5页共10页第4页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共10页排气量3.6m3/min噪音72-75±3DB（A）排气温度在环境温度+150C以下安全阀设定压力排气压力+0.1mpa冷却方式风冷电动机功率22KW风扇型号SK——20电动机转速1480rpm传动方式皮带传动电动机起动方式Y-D启动主机尺寸（长×宽1250mm×910mm电动机电压（V）/380/50×高）×1500mm频率（HZ）净重650kg电动机绝缘等级B级或F级风扇型号SK-20风扇排风量180m3/min5.3保养与检修5.3.1润滑油规范：需使用抗老化、不易与水混合、不易起泡沫、抗腐蚀性之油品。5.3.2换油步骤第6页共10页第5页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共10页5.3.2.1将空压机运转，使油温上升，以利排放。然后按下"OFF"按钮，停止运转。5.3.2.2打开泄油阀有压力时，泄油速度很快，但容易喷出，应慢慢打开，以免润滑油四溅。5.3.2.3润滑油泄完后,关闭泄油阀,打开加油口盖注入...
