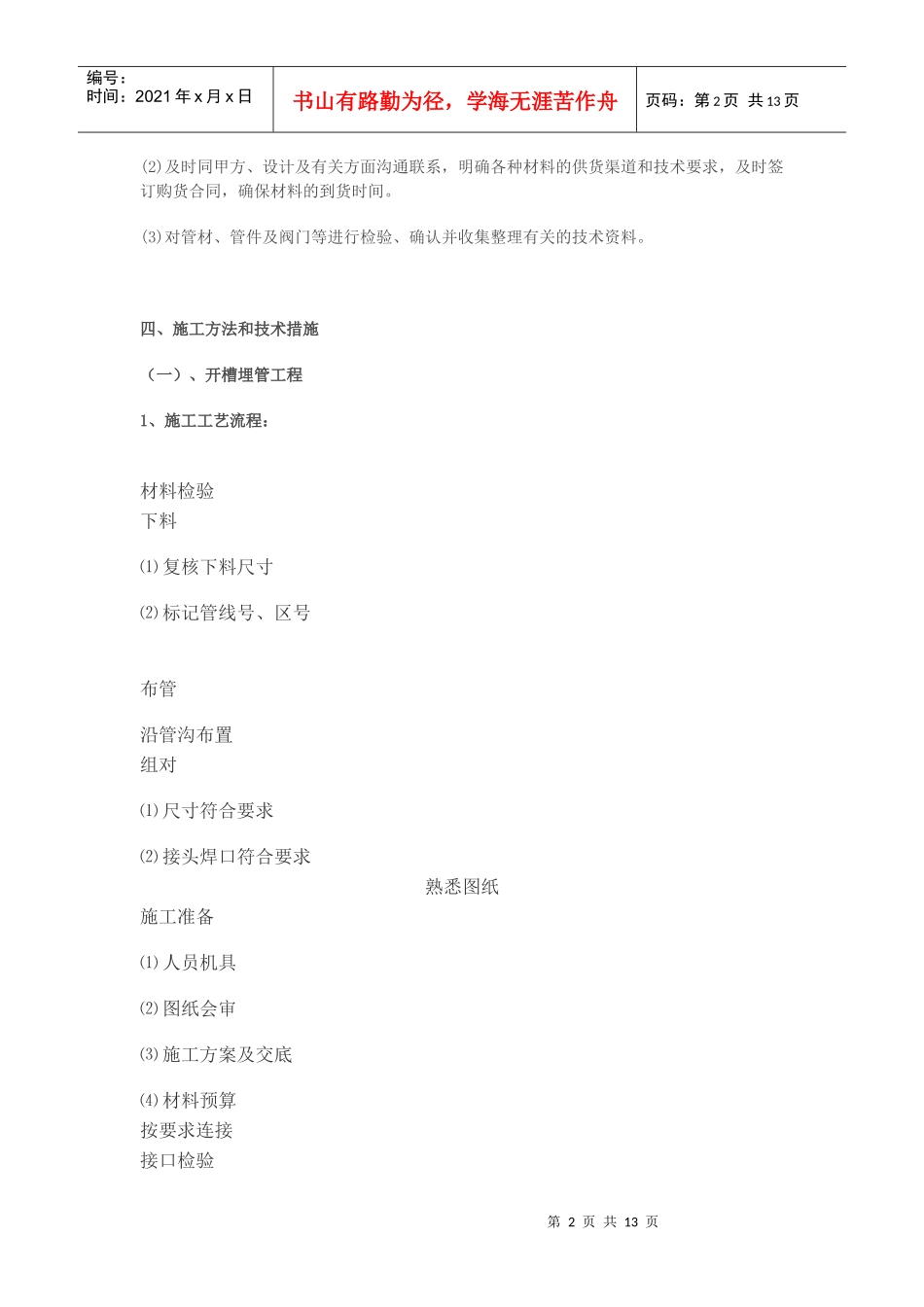

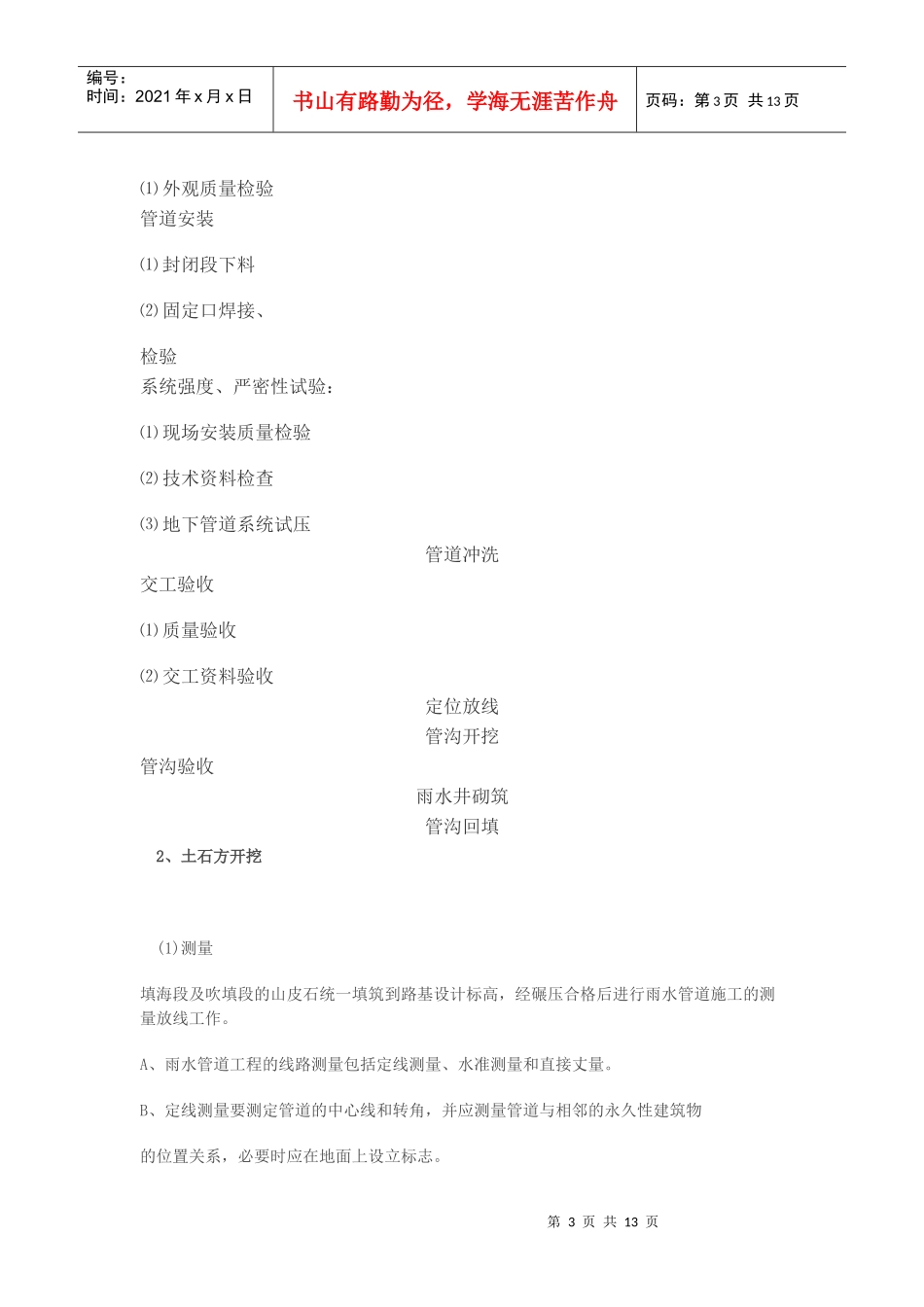

第1页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共13页雨水管道施工方案一、工程概况及数量雨水管道是距路中心线最近的一种管道，管径为DN300~DN1500等八种类型，管材采用钢带增强聚乙烯（PE）管，雨水连管采用DN225HDPE管（高密度乙烯管），管顶最小覆土高度不得小于1.2m，管道分距路两侧的机动车道与非机动车道之间的分隔带下的路基内，在标准路段距路基中心线19.496m（左侧）和19.5m（右侧），施工方法均采用开槽埋管施工。工程量有各种管径的管道长度12000m，圆形雨水井及检查井285个，方形雨水井及检查井11个，排放口一个。三、工程特点及难点1、K10+865跨路基横向排水管施工根据设计图布置，雨水管在K10+865处由路基左侧横距机动车道布管到右侧与右侧的雨水管汇合后再横向伸出红线外的排放口，在施工中需开挖机动车道的路基施工，给管道的施工带来一定的难度。2、雨水井、检查井的施工本项目雨水井、检查井的数量较多，且挖深都是3m左右，施工要考虑排水及支撑，如组织不好会影响施工的速度及质量。3、土建软基处理由于本工程处于填海段和软基处理段，施工中要特别注意管道基础处理，如处理不好易发生管道基础不均匀沉降，给工程带来质量隐患。四、施工准备1、技术准备(1)详细勘察管道沿线实际情况，对施工现场情况进行摸底。(2)组织工程施工技术人员参与设计单位、建设单位的施工图会审和企业内施工技术交底，了解施工特点和技术要求，熟悉施工操作规程和各项技术数据。(3)编制施工方案。2、物资准备(1)根据施工进度计划提前作好各种材料、设备、机具进出场计划；第2页共13页第1页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共13页(2)及时同甲方、设计及有关方面沟通联系，明确各种材料的供货渠道和技术要求，及时签订购货合同，确保材料的到货时间。(3)对管材、管件及阀门等进行检验、确认并收集整理有关的技术资料。四、施工方法和技术措施（一）、开槽埋管工程1、施工工艺流程：材料检验下料⑴复核下料尺寸⑵标记管线号、区号布管沿管沟布置组对⑴尺寸符合要求⑵接头焊口符合要求熟悉图纸施工准备⑴人员机具⑵图纸会审⑶施工方案及交底⑷材料预算按要求连接接口检验第3页共13页第2页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共13页⑴外观质量检验管道安装⑴封闭段下料⑵固定口焊接、检验系统强度、严密性试验：⑴现场安装质量检验⑵技术资料检查⑶地下管道系统试压管道冲洗交工验收⑴质量验收⑵交工资料验收定位放线管沟开挖管沟验收雨水井砌筑管沟回填2、土石方开挖(1)测量填海段及吹填段的山皮石统一填筑到路基设计标高，经碾压合格后进行雨水管道施工的测量放线工作。A、雨水管道工程的线路测量包括定线测量、水准测量和直接丈量。B、定线测量要测定管道的中心线和转角，并应测量管道与相邻的永久性建筑物的位置关系，必要时应在地面上设立标志。第4页共13页第3页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共13页C、在进行管道水准测量时,应沿线设临时水准点,临时水准点标高值由2号路基施工控制水准点引测。(2)、沟槽开挖A、沟槽开挖前工作开槽前要认真调查了解地上障碍物及地下地质情况，以便开槽时采取妥善加固保护措施，同时组织好人员及机械，保证施工的顺利进行。B、沟槽开挖形式根据设计图中设计管道的规格、埋置深度以及规范要求来确定沟槽开挖的形式，按规定比例放坡，必要时进行支护，保证沟槽不塌方。a.沟槽放坡的确定：槽深h＜3米时，槽帮坡度i为1：0.33；槽深h≥3米时，槽帮坡度i为1：0.5；b.槽底工作面的确定：管道一侧工作面宽度情况详见下表：管道结构外径D1管道一侧的工作面b1非金属管道金属管道D1≤500400300500＜D1≤10005004001000＜D1≤1500600600c.沟槽断面形式（见下图）C、开挖方法a.土方开挖采用机械开挖，槽底预留30cm由人工清底。开挖过程中严禁超挖，以防扰动已压实地基。对于有地下障碍物（管、缆）的地段由人工开挖，严禁破坏.b.沟槽开挖尽量按先深后浅顺序进行，以利排水。第5页共13页第4页共13页编号...
