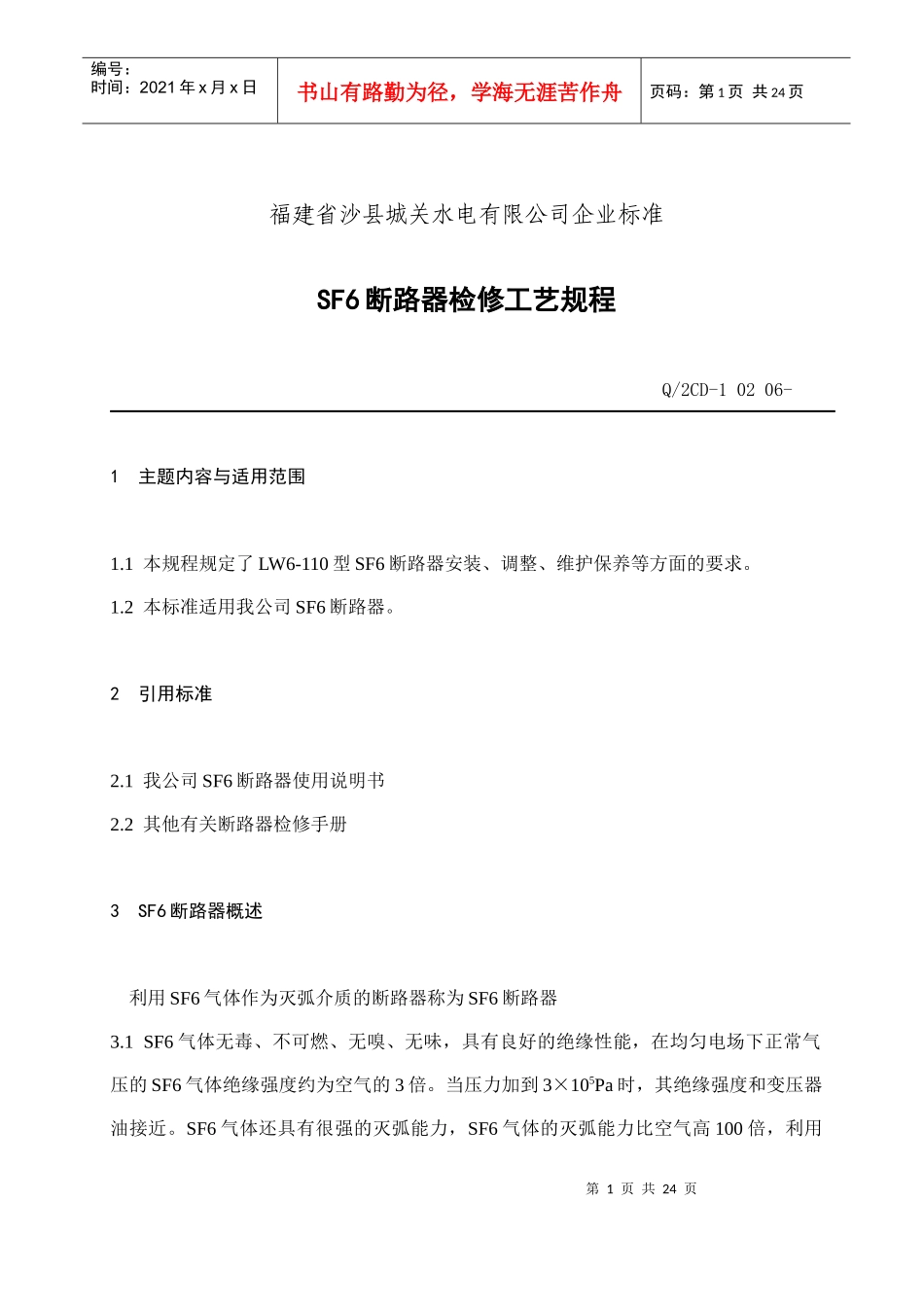

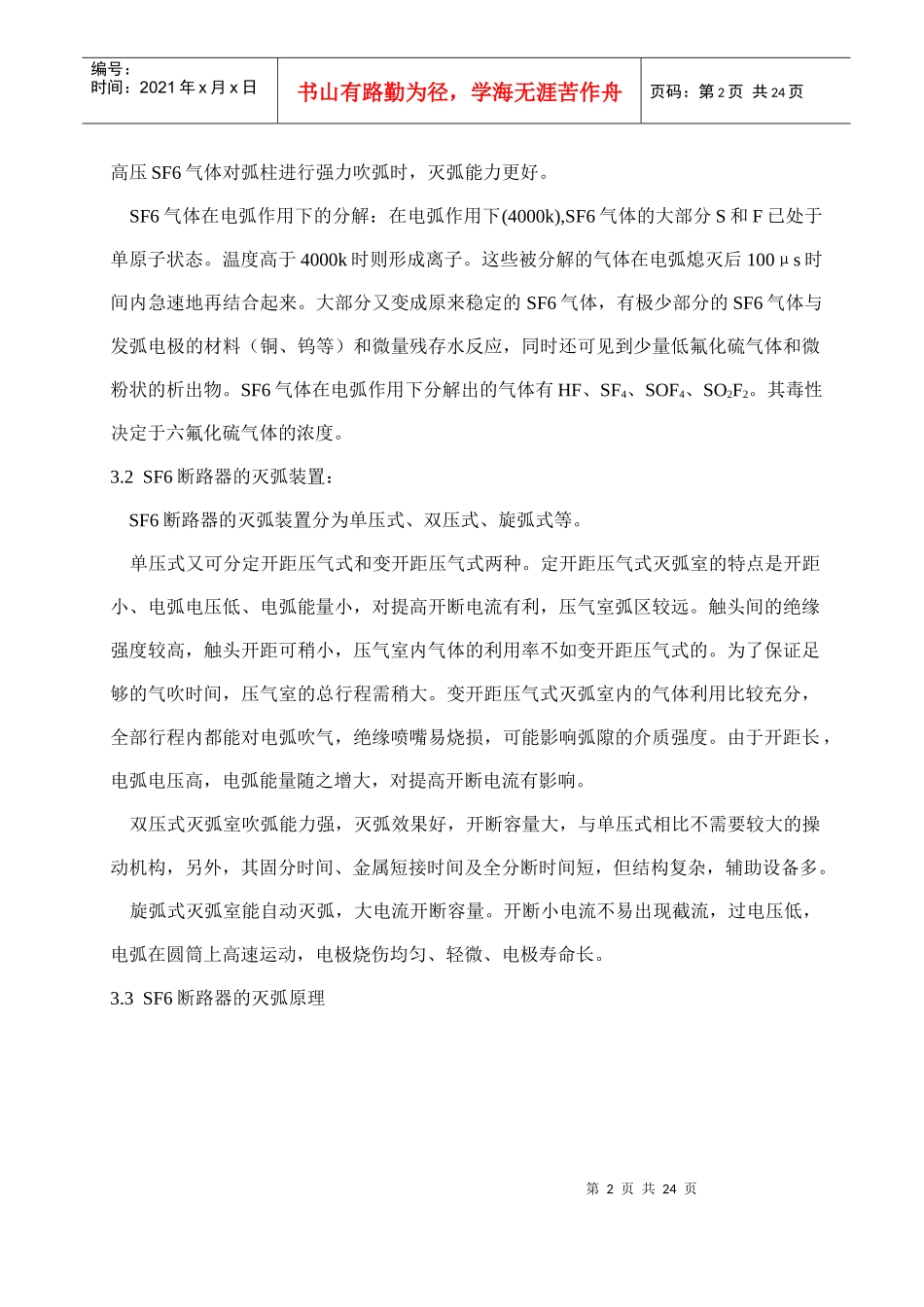

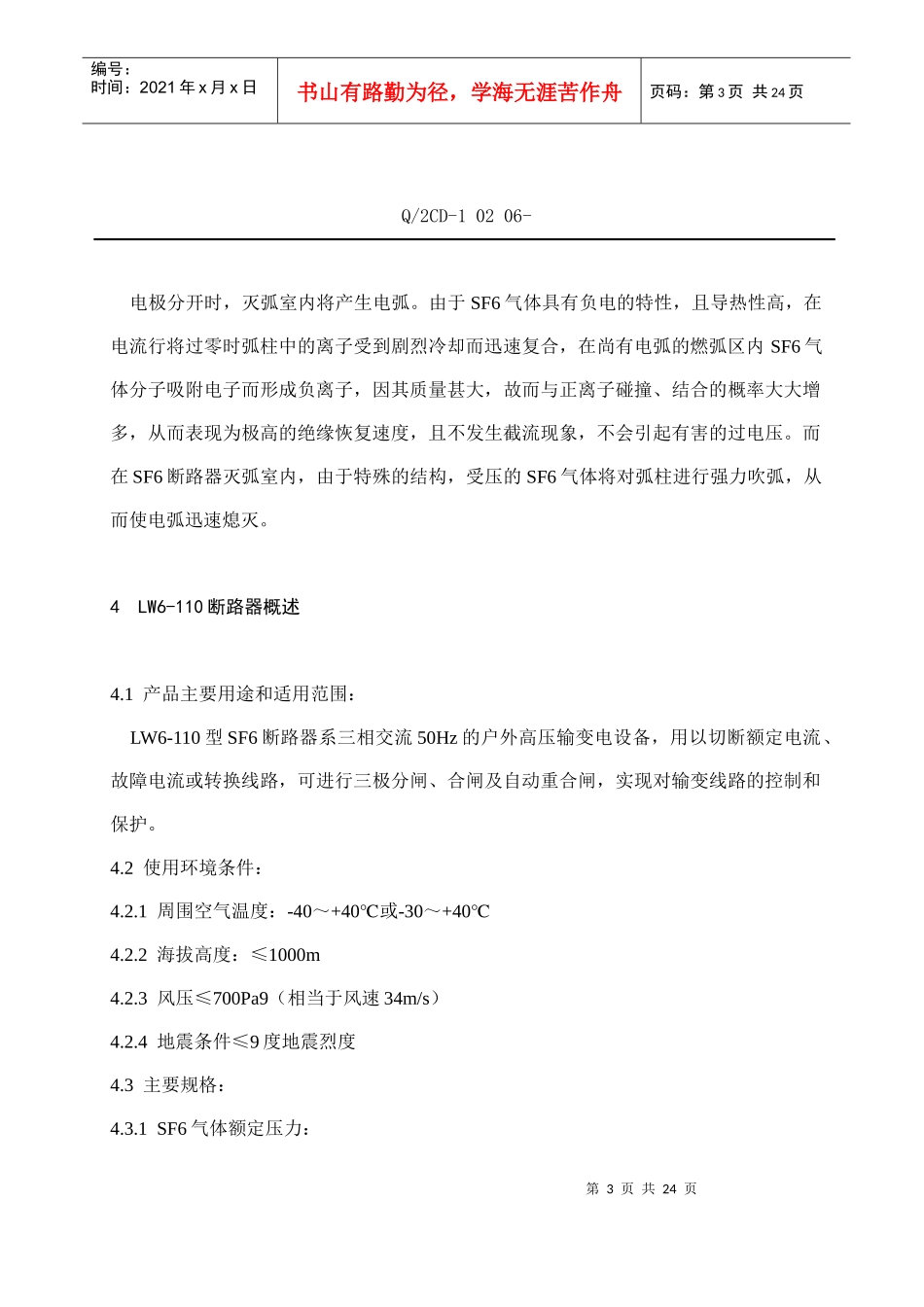

第1页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共24页福建省沙县城关水电有限公司企业标准SF6断路器检修工艺规程Q/2CD-10206-1主题内容与适用范围1.1本规程规定了LW6-110型SF6断路器安装、调整、维护保养等方面的要求。1.2本标准适用我公司SF6断路器。2引用标准2.1我公司SF6断路器使用说明书2.2其他有关断路器检修手册3SF6断路器概述利用SF6气体作为灭弧介质的断路器称为SF6断路器3.1SF6气体无毒、不可燃、无嗅、无味，具有良好的绝缘性能，在均匀电场下正常气压的SF6气体绝缘强度约为空气的3倍。当压力加到3×105Pa时，其绝缘强度和变压器油接近。SF6气体还具有很强的灭弧能力，SF6气体的灭弧能力比空气高100倍，利用第2页共24页第1页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共24页高压SF6气体对弧柱进行强力吹弧时，灭弧能力更好。SF6气体在电弧作用下的分解：在电弧作用下(4000k),SF6气体的大部分S和F已处于单原子状态。温度高于4000k时则形成离子。这些被分解的气体在电弧熄灭后100μs时间内急速地再结合起来。大部分又变成原来稳定的SF6气体，有极少部分的SF6气体与发弧电极的材料（铜、钨等）和微量残存水反应，同时还可见到少量低氟化硫气体和微粉状的析出物。SF6气体在电弧作用下分解出的气体有HF、SF4、SOF4、SO2F2。其毒性决定于六氟化硫气体的浓度。3.2SF6断路器的灭弧装置：SF6断路器的灭弧装置分为单压式、双压式、旋弧式等。单压式又可分定开距压气式和变开距压气式两种。定开距压气式灭弧室的特点是开距小、电弧电压低、电弧能量小，对提高开断电流有利，压气室弧区较远。触头间的绝缘强度较高，触头开距可稍小，压气室内气体的利用率不如变开距压气式的。为了保证足够的气吹时间，压气室的总行程需稍大。变开距压气式灭弧室内的气体利用比较充分，全部行程内都能对电弧吹气，绝缘喷嘴易烧损，可能影响弧隙的介质强度。由于开距长，电弧电压高，电弧能量随之增大，对提高开断电流有影响。双压式灭弧室吹弧能力强，灭弧效果好，开断容量大，与单压式相比不需要较大的操动机构，另外，其固分时间、金属短接时间及全分断时间短，但结构复杂，辅助设备多。旋弧式灭弧室能自动灭弧，大电流开断容量。开断小电流不易出现截流，过电压低，电弧在圆筒上高速运动，电极烧伤均匀、轻微、电极寿命长。3.3SF6断路器的灭弧原理第3页共24页第2页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共24页Q/2CD-10206-电极分开时，灭弧室内将产生电弧。由于SF6气体具有负电的特性，且导热性高，在电流行将过零时弧柱中的离子受到剧烈冷却而迅速复合，在尚有电弧的燃弧区内SF6气体分子吸附电子而形成负离子，因其质量甚大，故而与正离子碰撞、结合的概率大大增多，从而表现为极高的绝缘恢复速度，且不发生截流现象，不会引起有害的过电压。而在SF6断路器灭弧室内，由于特殊的结构，受压的SF6气体将对弧柱进行强力吹弧，从而使电弧迅速熄灭。4LW6-110断路器概述4.1产品主要用途和适用范围：LW6-110型SF6断路器系三相交流50Hz的户外高压输变电设备，用以切断额定电流、故障电流或转换线路，可进行三极分闸、合闸及自动重合闸，实现对输变线路的控制和保护。4.2使用环境条件：4.2.1周围空气温度：-40～+40℃或-30～+40℃4.2.2海拔高度：≤1000m4.2.3风压≤700Pa9（相当于风速34m/s）4.2.4地震条件≤9度地震烈度4.3主要规格：4.3.1SF6气体额定压力：第4页共24页第3页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共24页SF6气体压力为0.6Mpa（20℃），适用于-30～+40℃4.3.2断口有、无并联电容器：Ⅰ型产品：断口不带并联电容器（我厂使用）Ⅱ型产品：断口带并联电容器4.3.3液压机构与断路器本体的布置方式：垂直布置方式：液压机构与断路器本体的三极垂直直线布置方式：液压机构与断路器本体的三极在一直线上4.3.3分、合闸操作电源DC220V或DC110V4.3.5油泵电机电源交流电机AC380V或直流电机DC220V4.4主要技术参数：序号项目单位参数1额定电压KV1102最高电压KV1263...
