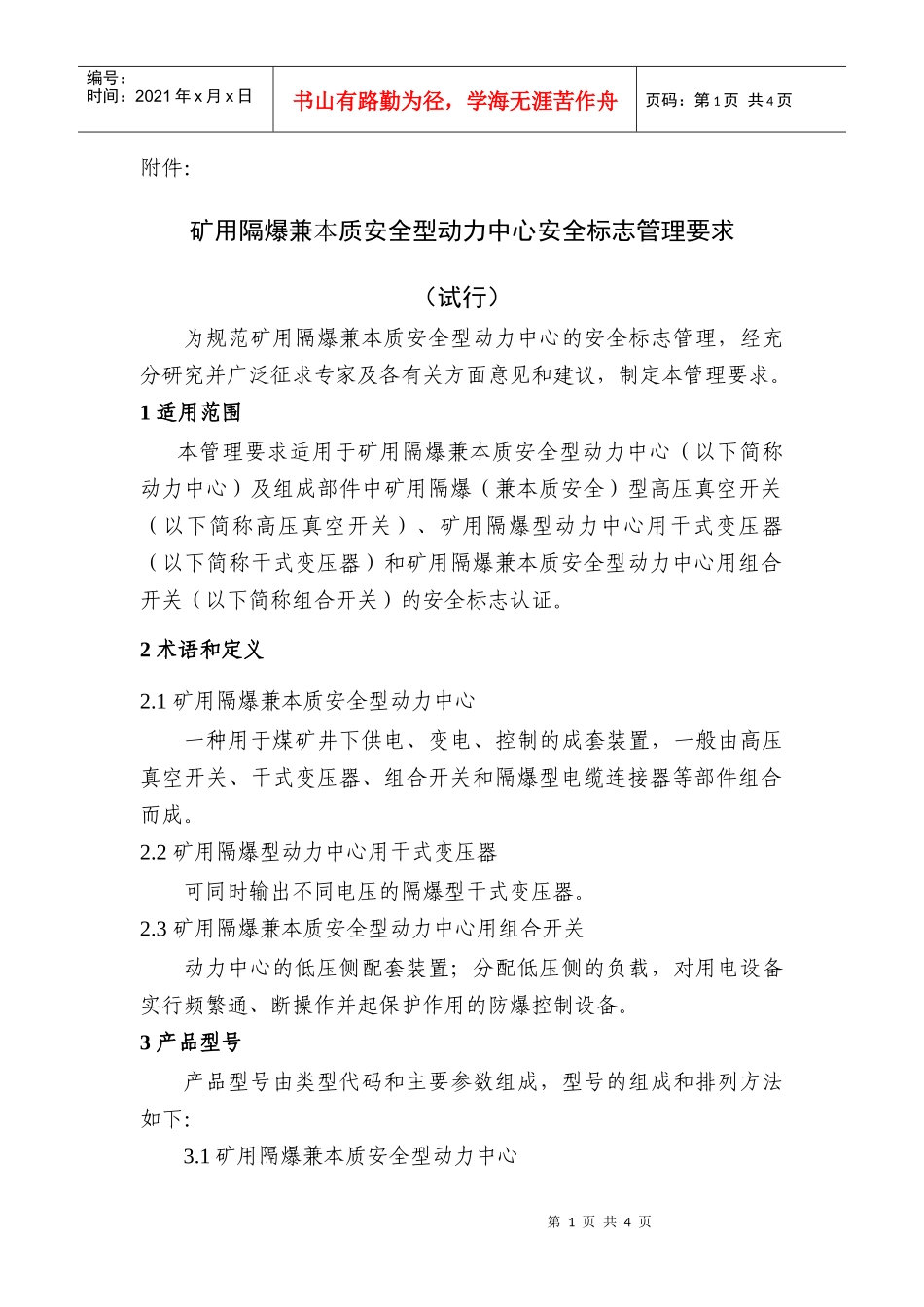

第1页共4页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共4页附件：矿用隔爆兼本质安全型动力中心安全标志管理要求（试行）为规范矿用隔爆兼本质安全型动力中心的安全标志管理，经充分研究并广泛征求专家及各有关方面意见和建议，制定本管理要求。1适用范围本管理要求适用于矿用隔爆兼本质安全型动力中心（以下简称动力中心）及组成部件中矿用隔爆（兼本质安全）型高压真空开关（以下简称高压真空开关）、矿用隔爆型动力中心用干式变压器（以下简称干式变压器）和矿用隔爆兼本质安全型动力中心用组合开关（以下简称组合开关）的安全标志认证。2术语和定义2.1矿用隔爆兼本质安全型动力中心一种用于煤矿井下供电、变电、控制的成套装置，一般由高压真空开关、干式变压器、组合开关和隔爆型电缆连接器等部件组合而成。2.2矿用隔爆型动力中心用干式变压器可同时输出不同电压的隔爆型干式变压器。2.3矿用隔爆兼本质安全型动力中心用组合开关动力中心的低压侧配套装置；分配低压侧的负载，对用电设备实行频繁通、断操作并起保护作用的防爆控制设备。3产品型号产品型号由类型代码和主要参数组成，型号的组成和排列方法如下：3.1矿用隔爆兼本质安全型动力中心第2页共4页第1页共4页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共4页3.2矿用隔爆型动力中心用干式变压器3.3矿用隔爆兼本质安全型动力中心用组合开关4技术要求第3页共4页第2页共4页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共4页在满足GB3836、GB14048.1、GB/T14808、GB8286、MT111等标准相关条款的基础上，还应满足以下要求：4.1动力中心（1）部件之间采用法兰连接时，应有可靠的支撑措施，确保使用过程中各法兰连接处的隔爆性能，高压真空开关与干式变压器相连接的法兰尺寸应符合GB8286中规定，干式变压器与组合开关相连接的法兰尺寸应为600㎜×600㎜（同时输出两个等级电压时）或780㎜×780㎜（同时输出三个等级电压时）；部件之间采用非法兰连接方式时，应充分考虑使用过程中连接的安全可靠性。（2）各组成部件电气参数匹配、物理连接可靠。（3）具有完善的控制、保护、电气闭锁和机械联锁功能。（4）隔离开关应有明显可见的机械分合指示。（5）显示及标识清晰、准确。4.2高压真空开关应符合移动变电站用高压真空开关的安全标志管理要求。4.3干式变压器（1）二次侧多个线圈应为独立式，可同时输出不同电压。（2）技术文件中应明确二次侧不同绕组的输出电压及容量分配。具有多种容量分配方式时，宜形成系列型谱，以利于安全标志的审核发放和管理。（3）明确损耗、短路阻抗和空载电流等基本参数。基本参数的确定应有明确依据，或经过业内专家充分论证。4.4组合开关（1）具备馈电开关和多回路起动器的功能，或低压保护箱和多回路起动器的功能。（2）不同电压等级主回路应采用分腔结构形式，具备防止误接线、误插拔的功能；不同电压等级输出端子应分区布置，有明显标第4页共4页第3页共4页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共4页识。（3）不同电压等级控制回路应独立，由对应主回路引出。各控制回路的电压应统一。（4）本安控制回路应布置在隔爆腔内；通讯端口应规范，输出信号满足本质安全要求。（5）应具备合闸、分闸、运行状态、故障信息等必要的显示功能。5其他要求（1）动力中心安全标志申请人应为干式变压器或组合开关生产企业。（2）动力中心出厂检验项目包括：工频耐压、防爆参数检查、联锁和急停试验、合分闸操作及显示功能。动力中心申请人应具备以上项目的检验能力。（3）干式变压器申请人应提供相关资质检验机构出具的试验报告，试验项目应包括损耗、短路阻抗和空载电流等基本参数，必要时需提供专家论证意见。（4）干式变压器二次侧不同绕组具有多种容量分配方式时，进行差异性审查和检验；温升试验仅对温升要求最严酷的规格进行。（5）本要求中未提及的，按照安全标志有关规定执行。
