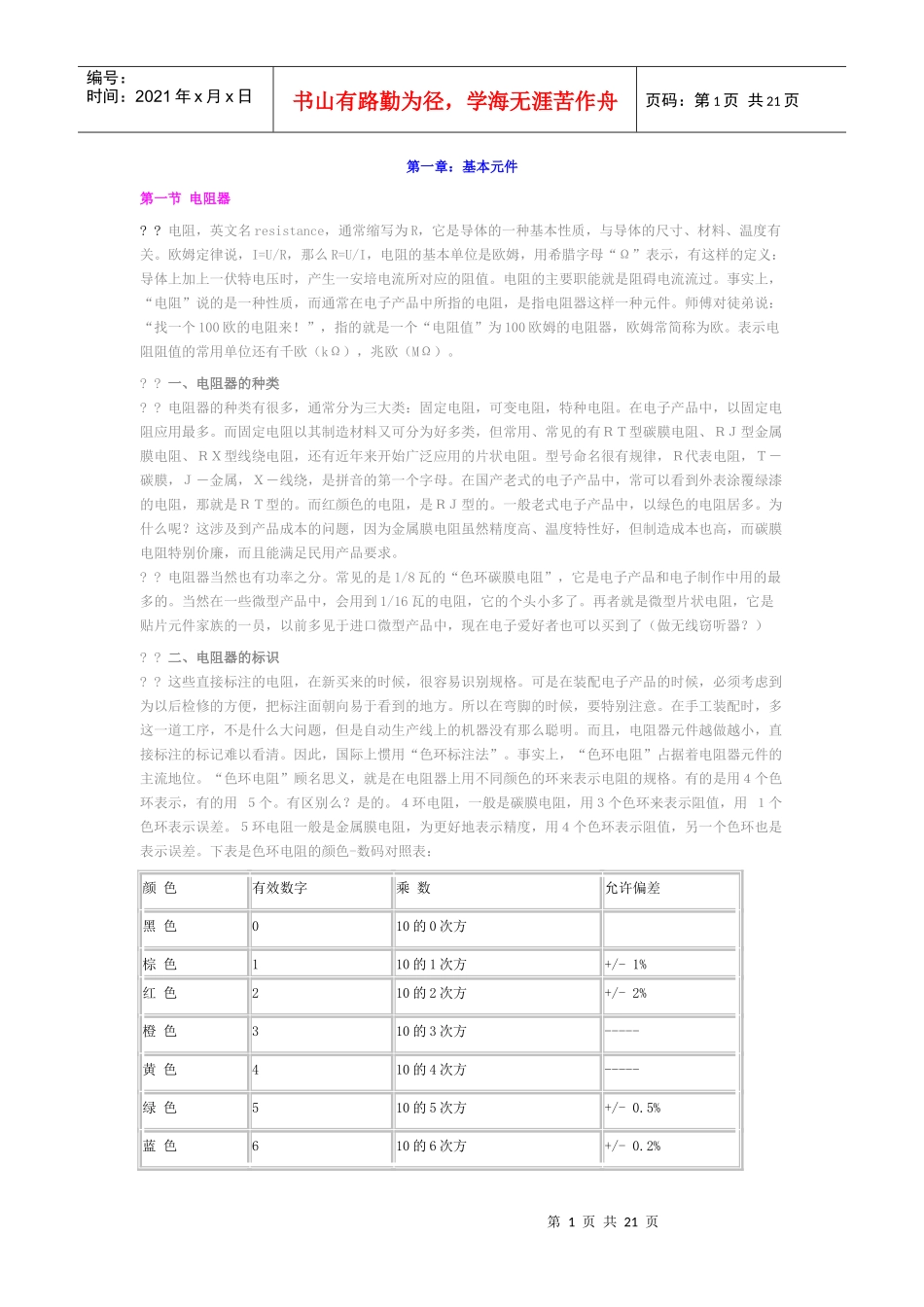

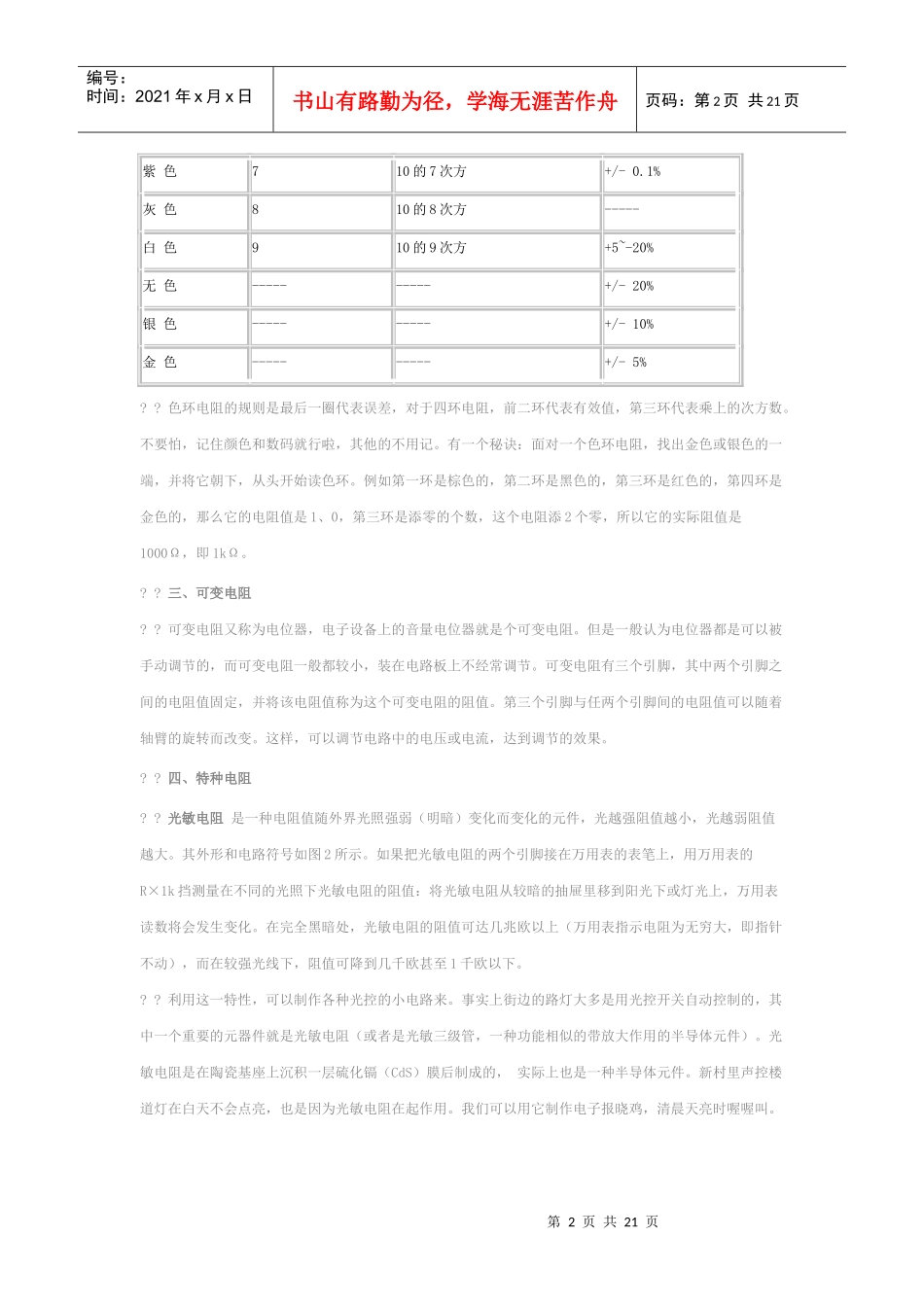

第1页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共21页第一章：基本元件第一节电阻器??电阻，英文名resistance，通常缩写为R，它是导体的一种基本性质，与导体的尺寸、材料、温度有关。欧姆定律说，I=U/R，那么R=U/I，电阻的基本单位是欧姆，用希腊字母“Ω”表示，有这样的定义：导体上加上一伏特电压时，产生一安培电流所对应的阻值。电阻的主要职能就是阻碍电流流过。事实上，“电阻”说的是一种性质，而通常在电子产品中所指的电阻，是指电阻器这样一种元件。师傅对徒弟说：“找一个100欧的电阻来！”，指的就是一个“电阻值”为100欧姆的电阻器，欧姆常简称为欧。表示电阻阻值的常用单位还有千欧（kΩ），兆欧（MΩ）。??一、电阻器的种类??电阻器的种类有很多，通常分为三大类：固定电阻，可变电阻，特种电阻。在电子产品中，以固定电阻应用最多。而固定电阻以其制造材料又可分为好多类，但常用、常见的有ＲＴ型碳膜电阻、ＲＪ型金属膜电阻、ＲＸ型线绕电阻，还有近年来开始广泛应用的片状电阻。型号命名很有规律，Ｒ代表电阻，Ｔ－碳膜，Ｊ－金属，Ｘ－线绕，是拼音的第一个字母。在国产老式的电子产品中，常可以看到外表涂覆绿漆的电阻，那就是ＲＴ型的。而红颜色的电阻，是ＲＪ型的。一般老式电子产品中，以绿色的电阻居多。为什么呢？这涉及到产品成本的问题，因为金属膜电阻虽然精度高、温度特性好，但制造成本也高，而碳膜电阻特别价廉，而且能满足民用产品要求。??电阻器当然也有功率之分。常见的是1/8瓦的“色环碳膜电阻”，它是电子产品和电子制作中用的最多的。当然在一些微型产品中，会用到1/16瓦的电阻，它的个头小多了。再者就是微型片状电阻，它是贴片元件家族的一员，以前多见于进口微型产品中，现在电子爱好者也可以买到了（做无线窃听器？）??二、电阻器的标识??这些直接标注的电阻，在新买来的时候，很容易识别规格。可是在装配电子产品的时候，必须考虑到为以后检修的方便，把标注面朝向易于看到的地方。所以在弯脚的时候，要特别注意。在手工装配时，多这一道工序，不是什么大问题，但是自动生产线上的机器没有那么聪明。而且，电阻器元件越做越小，直接标注的标记难以看清。因此，国际上惯用“色环标注法”。事实上，“色环电阻”占据着电阻器元件的主流地位。“色环电阻”顾名思义，就是在电阻器上用不同颜色的环来表示电阻的规格。有的是用４个色环表示，有的用５个。有区别么？是的。４环电阻，一般是碳膜电阻，用３个色环来表示阻值，用１个色环表示误差。５环电阻一般是金属膜电阻，为更好地表示精度，用４个色环表示阻值，另一个色环也是表示误差。下表是色环电阻的颜色-数码对照表：颜色有效数字乘数允许偏差黑色010的0次方棕色110的1次方+/-1%红色210的2次方+/-2%橙色310的3次方-----黄色410的4次方-----绿色510的5次方+/-0.5%蓝色610的6次方+/-0.2%第2页共21页第1页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共21页紫色710的7次方+/-0.1%灰色810的8次方-----白色910的9次方+5~-20%无色----------+/-20%银色----------+/-10%金色----------+/-5%??色环电阻的规则是最后一圈代表误差，对于四环电阻，前二环代表有效值，第三环代表乘上的次方数。不要怕，记住颜色和数码就行啦，其他的不用记。有一个秘诀：面对一个色环电阻，找出金色或银色的一端，并将它朝下，从头开始读色环。例如第一环是棕色的，第二环是黑色的，第三环是红色的，第四环是金色的，那么它的电阻值是1、0，第三环是添零的个数，这个电阻添2个零，所以它的实际阻值是1000Ω，即1kΩ。??三、可变电阻??可变电阻又称为电位器，电子设备上的音量电位器就是个可变电阻。但是一般认为电位器都是可以被手动调节的，而可变电阻一般都较小，装在电路板上不经常调节。可变电阻有三个引脚，其中两个引脚之间的电阻值固定，并将该电阻值称为这个可变电阻的阻值。第三个引脚与任两个引脚间的电阻值可以随着轴臂的旋转而改变。这样，可以调节电路中的电压或电流，达到调节的效果。??四、特种电阻??光敏电阻是一种电阻值随外...
