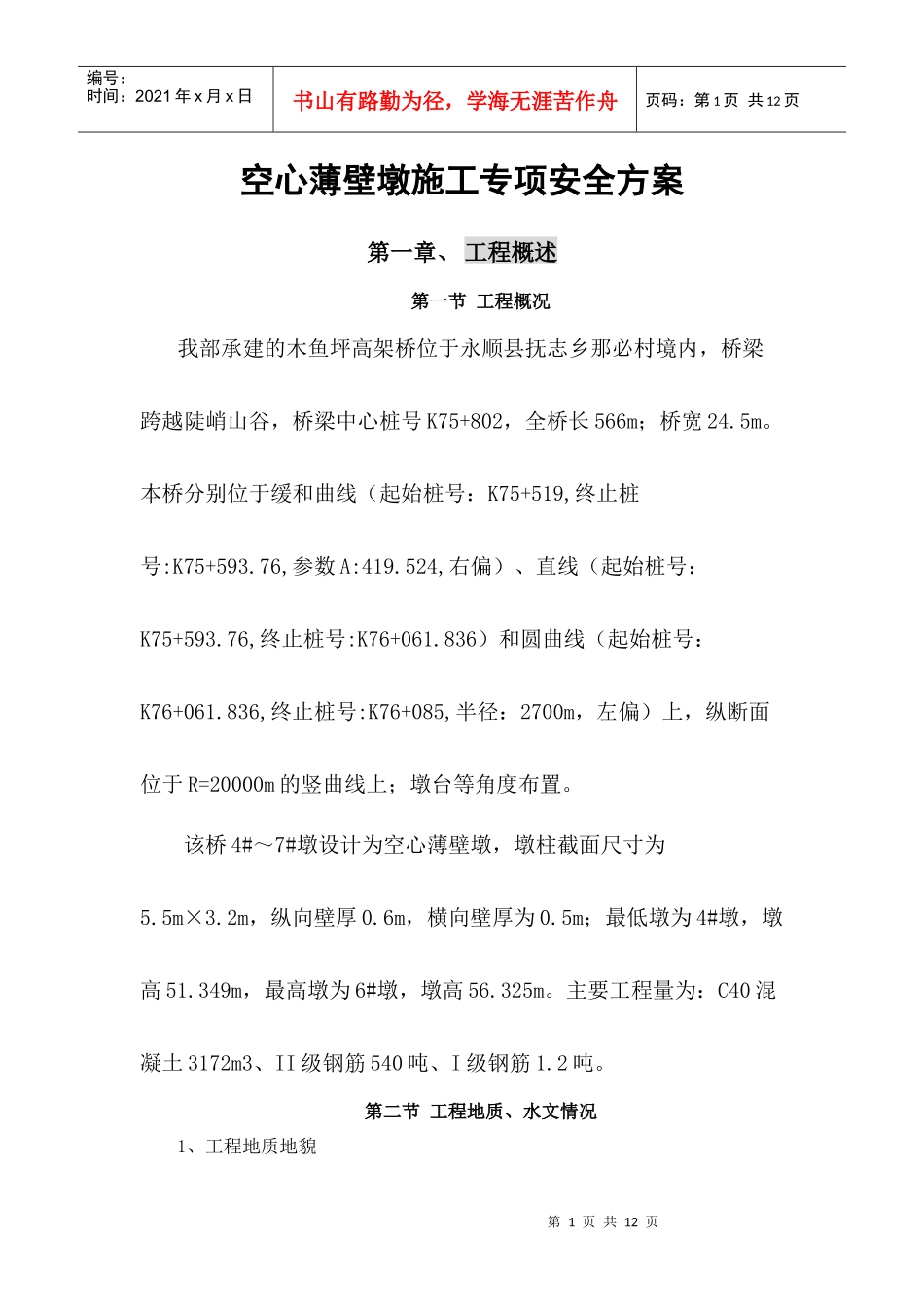

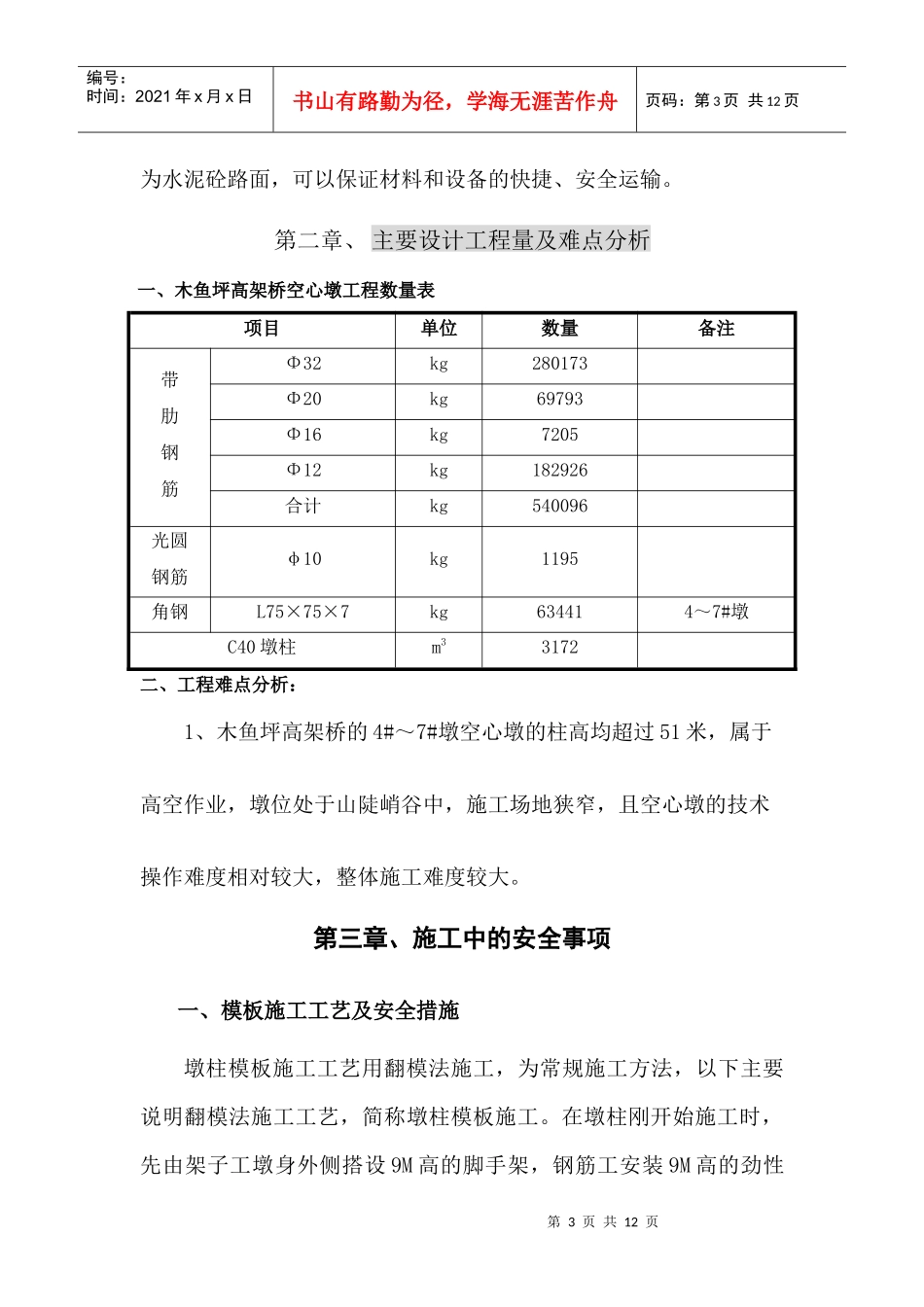

第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共12页空心薄壁墩施工专项安全方案第一章、工程概述第一节工程概况我部承建的木鱼坪高架桥位于永顺县抚志乡那必村境内，桥梁跨越陡峭山谷，桥梁中心桩号K75+802，全桥长566m；桥宽24.5m。本桥分别位于缓和曲线（起始桩号：K75+519,终止桩号:K75+593.76,参数A:419.524,右偏）、直线（起始桩号：K75+593.76,终止桩号:K76+061.836）和圆曲线（起始桩号：K76+061.836,终止桩号:K76+085,半径：2700m，左偏）上，纵断面位于R=20000m的竖曲线上；墩台等角度布置。该桥4#～7#墩设计为空心薄壁墩，墩柱截面尺寸为5.5m×3.2m，纵向壁厚0.6m，横向壁厚为0.5m；最低墩为4#墩，墩高51.349m，最高墩为6#墩，墩高56.325m。主要工程量为：C40混凝土3172m3、II级钢筋540吨、I级钢筋1.2吨。第二节工程地质、水文情况1、工程地质地貌第2页共12页第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共12页桥位区分布的瘤状泥灰岩和白云质灰岩，虽然具有岩质坚硬，承载力高等特点，但由于其均为可溶岩，岩溶发育，为不良地质，在一定条件下可能发生地质灾害，严重威胁工程安全。桥位区地处岩溶低山—溶蚀洼地地貌单元。地形起伏较大。地面高程介于427.5-485.50米间。高架桥近于垂直跨越大冲沟，冲沟底部宽浅，仅在雨季有短暂性地表水流，张家界端斜坡坡度介于20度～50度，花垣端斜坡介于18度～20度。2、工程水文桥址区地表水极不发育，未见地表水体。大气降水后，多沿竖直岩溶裂隙、溶蚀沟槽等就地下渗，少量形成地表径流，由山坡流向地势低洼地带，汇集于冲沟内发育的岩溶漏斗后，排泄至深部地下暗河中，最后排泄于地势低的小河中。3、交通运输条件桥位花垣端桥台附近有省道S230通过，最近距离约50m，交通便利，施工便道已经从S230省道延伸到桥位施工场区内，便道路面第3页共12页第2页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共12页为水泥砼路面，可以保证材料和设备的快捷、安全运输。第二章、主要设计工程量及难点分析一、木鱼坪高架桥空心墩工程数量表项目单位数量备注带肋钢筋Φ32kg280173Φ20kg69793Φ16kg7205Φ12kg182926合计kg540096光圆钢筋φ10kg1195角钢L75×75×7kg634414～7#墩C40墩柱m33172二、工程难点分析：1、木鱼坪高架桥的4#～7#墩空心墩的柱高均超过51米，属于高空作业，墩位处于山陡峭谷中，施工场地狭窄，且空心墩的技术操作难度相对较大，整体施工难度较大。第三章、施工中的安全事项一、模板施工工艺及安全措施墩柱模板施工工艺用翻模法施工，为常规施工方法，以下主要说明翻模法施工工艺，简称墩柱模板施工。在墩柱刚开始施工时，先由架子工墩身外侧搭设9M高的脚手架，钢筋工安装9M高的劲性第4页共12页第3页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共12页骨架，安装完劲性骨架，钢筋工吊装9M高主筋，绑扎水平钢筋，最后调整定位，再由木工吊装内外模板，调整定位，计划浇注6.0m变截面矩形墩柱砼，模板用经过审批合格的定型大块钢模板，安装模板时在承台上座5cm砂浆，以利拆模。第二段施工为4.5m的标准节段，模板均使用定型大块钢模板，钢筋工直接绑扎水平钢筋，木工吊装4.5的模板。安装完成后浇注砼。以后每次浇注节段均为4.5m。其施工工艺流程为：绑扎钢筋（含拼装劲性钢骨架）→搭设脚手架→拼装模板→浇筑砼。主要安全措施：1、平模存放时应满足地区条件要求的自稳角，两块大模板应采取板对板面的存放模板，并将模板换成整体。大模板存放在施工平台上，必须有可靠的防倾措施，不得沿墙围边放置，并垂直于外墙存放。没有支撑或自稳角不足的大模板，要存放在专用的堆放架上，或者平堆放，不得靠在其他模板或物件上，严防下脚滑移倾倒。2、模板吊装前，应检查装用绳索、卡具及每块模块上的吊环是否完整有效，并应先拆除一切临时支撑，经检查无误后方可起吊。模板起吊前，应将吊车的位置调整适当做到起稳落，就位准确，禁止用人力搬动模板，严防模板大幅度摆动或碰倒其他模板。3、在大模板拆装区...
