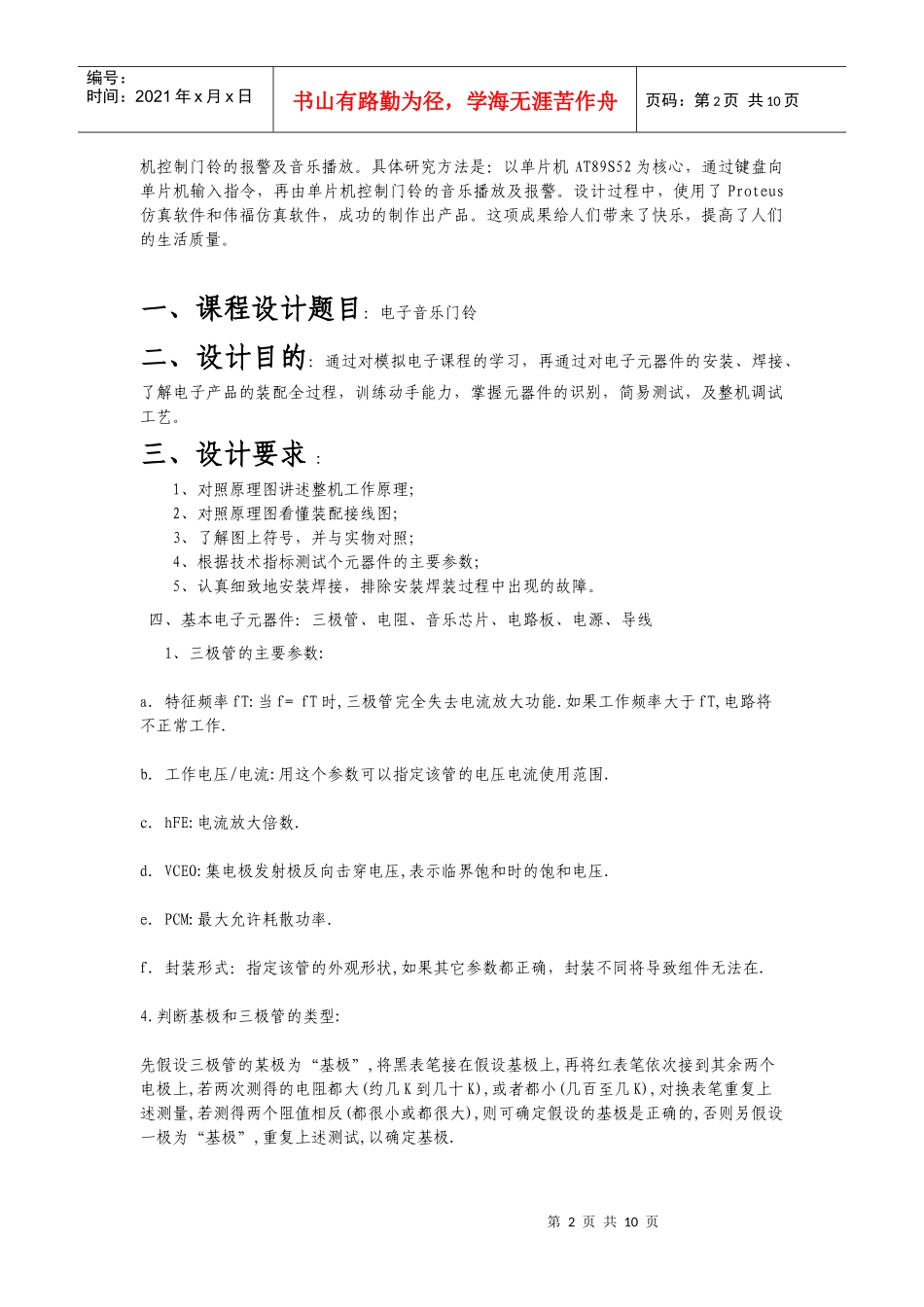

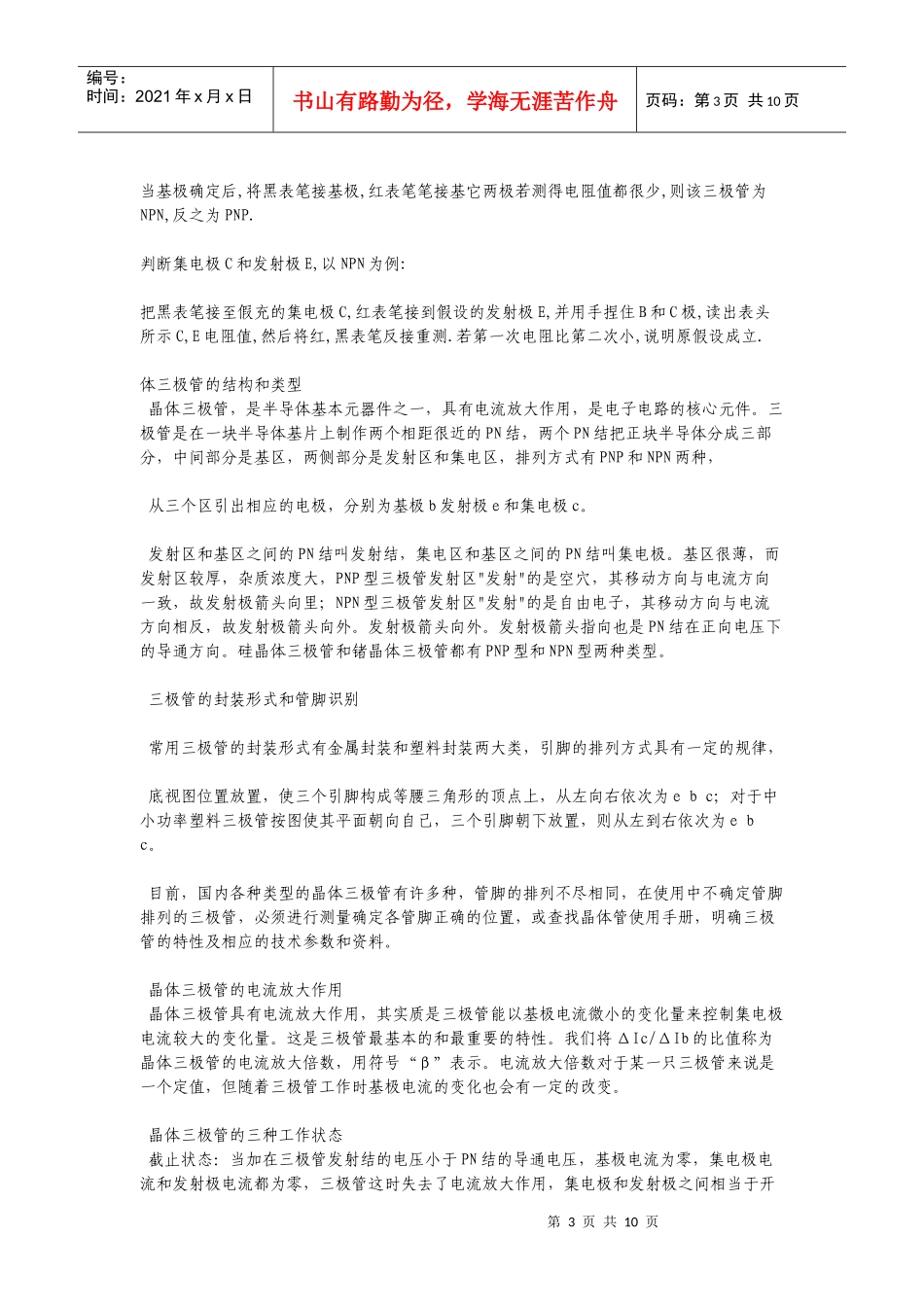

第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页电子信息工程学院电子课程设计设计题目：电子音乐门铃专业班级：08级电信（1）班姓名：刘顺斌学号：2008301030107指导老师：邹云峰2009年12月16日摘要随着社会的发展和进步，人们在物质上的追求越来越高，而多功能门铃结合实际用户需要和现代社会的需求设计，满足了人们的要求。作为用单片机控制的智能产品之一，在单片机设计中开辟出一块新的领域。本文主要介绍新型多功能门铃的原理和特点，采用了单片第2页共10页第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页机控制门铃的报警及音乐播放。具体研究方法是：以单片机AT89S52为核心，通过键盘向单片机输入指令，再由单片机控制门铃的音乐播放及报警。设计过程中，使用了Proteus仿真软件和伟福仿真软件，成功的制作出产品。这项成果给人们带来了快乐，提高了人们的生活质量。一、课程设计题目：电子音乐门铃二、设计目的：通过对模拟电子课程的学习，再通过对电子元器件的安装、焊接、了解电子产品的装配全过程，训练动手能力，掌握元器件的识别，简易测试，及整机调试工艺。三、设计要求：1、对照原理图讲述整机工作原理；2、对照原理图看懂装配接线图；3、了解图上符号，并与实物对照；4、根据技术指标测试个元器件的主要参数；5、认真细致地安装焊接，排除安装焊装过程中出现的故障。四、基本电子元器件：三极管、电阻、音乐芯片、电路板、电源、导线1、三极管的主要参数:a.特征频率fT:当f=fT时,三极管完全失去电流放大功能.如果工作频率大于fT,电路将不正常工作.b.工作电压/电流:用这个参数可以指定该管的电压电流使用范围.c.hFE:电流放大倍数.d.VCEO:集电极发射极反向击穿电压,表示临界饱和时的饱和电压.e.PCM:最大允许耗散功率.f.封装形式：指定该管的外观形状,如果其它参数都正确，封装不同将导致组件无法在.4.判断基极和三极管的类型:先假设三极管的某极为“基极”,将黑表笔接在假设基极上,再将红表笔依次接到其余两个电极上,若两次测得的电阻都大(约几K到几十K),或者都小(几百至几K),对换表笔重复上述测量,若测得两个阻值相反(都很小或都很大),则可确定假设的基极是正确的,否则另假设一极为“基极”,重复上述测试,以确定基极.第3页共10页第2页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共10页当基极确定后,将黑表笔接基极,红表笔笔接基它两极若测得电阻值都很少,则该三极管为NPN,反之为PNP.判断集电极C和发射极E,以NPN为例:把黑表笔接至假充的集电极C,红表笔接到假设的发射极E,并用手捏住B和C极,读出表头所示C,E电阻值,然后将红,黑表笔反接重测.若第一次电阻比第二次小,说明原假设成立.体三极管的结构和类型晶体三极管，是半导体基本元器件之一，具有电流放大作用，是电子电路的核心元件。三极管是在一块半导体基片上制作两个相距很近的PN结，两个PN结把正块半导体分成三部分，中间部分是基区，两侧部分是发射区和集电区，排列方式有PNP和NPN两种，从三个区引出相应的电极，分别为基极b发射极e和集电极c。发射区和基区之间的PN结叫发射结，集电区和基区之间的PN结叫集电极。基区很薄，而发射区较厚，杂质浓度大，PNP型三极管发射区"发射"的是空穴，其移动方向与电流方向一致，故发射极箭头向里；NPN型三极管发射区"发射"的是自由电子，其移动方向与电流方向相反，故发射极箭头向外。发射极箭头向外。发射极箭头指向也是PN结在正向电压下的导通方向。硅晶体三极管和锗晶体三极管都有PNP型和NPN型两种类型。三极管的封装形式和管脚识别常用三极管的封装形式有金属封装和塑料封装两大类，引脚的排列方式具有一定的规律，底视图位置放置，使三个引脚构成等腰三角形的顶点上，从左向右依次为ebc；对于中小功率塑料三极管按图使其平面朝向自己，三个引脚朝下放置，则从左到右依次为ebc。目前，国内各种类型的晶体三极管有许多种，管脚的排列不尽相同，在使用中不确定管脚排列的三极管，必须进行测量确定各管脚正确的位置，或查找晶体管使用手册，明确三极管的特性及...
