电子设计基础关键元器件篇(二)二极管VIP免费

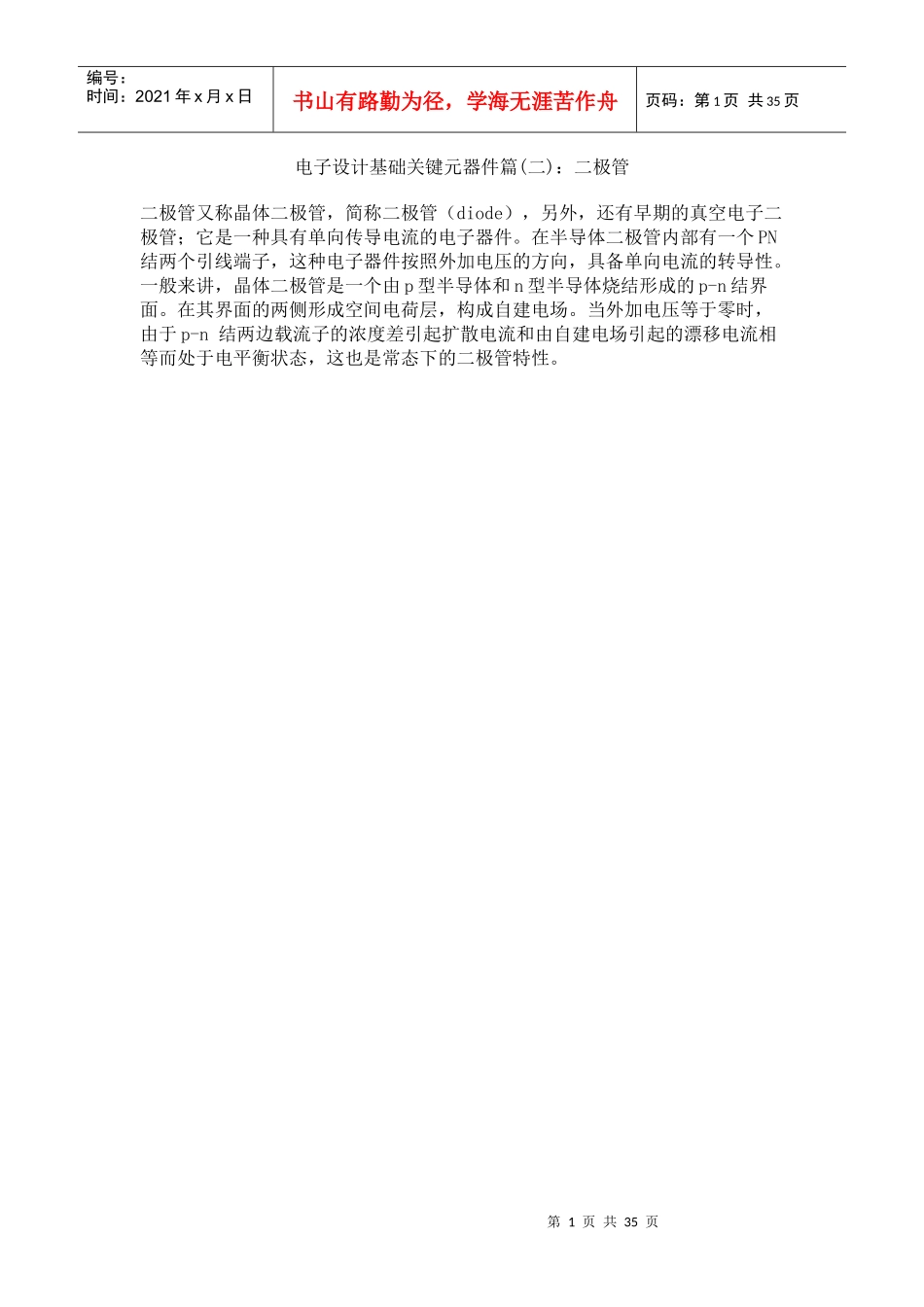

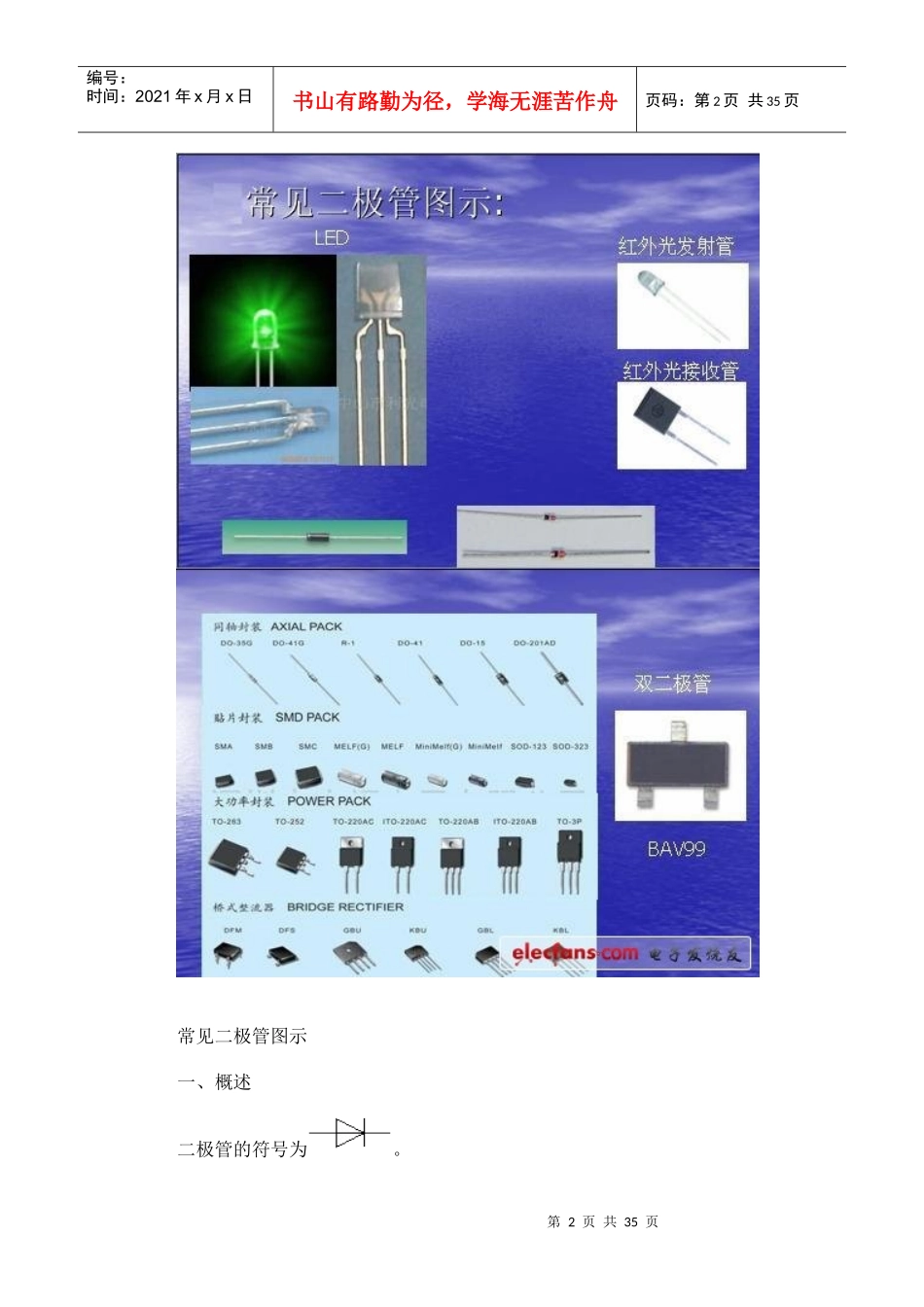

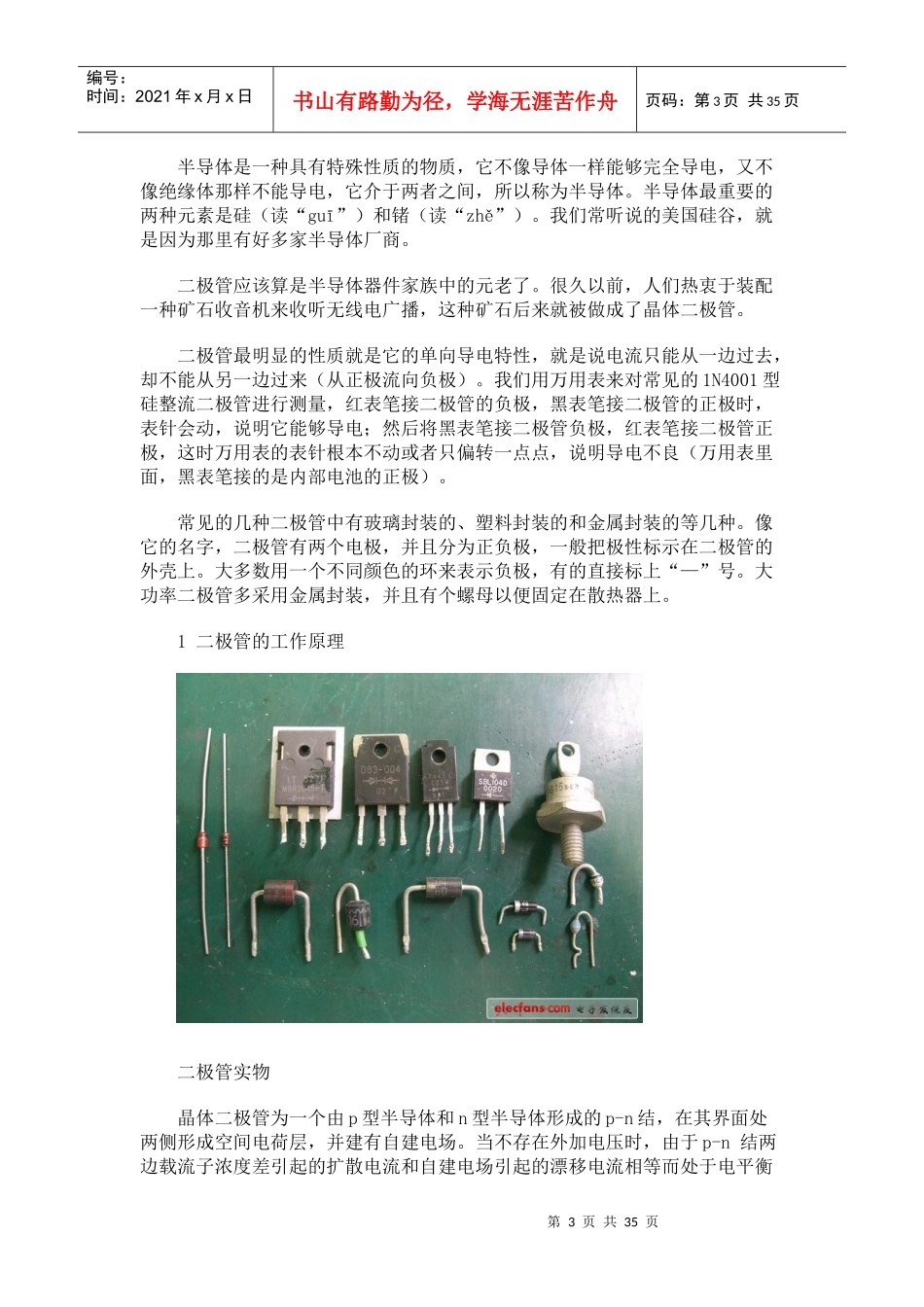

第1页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共35页电子设计基础关键元器件篇(二)：二极管二极管又称晶体二极管，简称二极管（diode），另外，还有早期的真空电子二极管；它是一种具有单向传导电流的电子器件。在半导体二极管内部有一个PN结两个引线端子，这种电子器件按照外加电压的方向，具备单向电流的转导性。一般来讲，晶体二极管是一个由p型半导体和n型半导体烧结形成的p-n结界面。在其界面的两侧形成空间电荷层，构成自建电场。当外加电压等于零时，由于p-n结两边载流子的浓度差引起扩散电流和由自建电场引起的漂移电流相等而处于电平衡状态，这也是常态下的二极管特性。第2页共35页第1页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共35页常见二极管图示一、概述二极管的符号为。第3页共35页第2页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共35页半导体是一种具有特殊性质的物质，它不像导体一样能够完全导电，又不像绝缘体那样不能导电，它介于两者之间，所以称为半导体。半导体最重要的两种元素是硅（读“guī”）和锗（读“zhě”）。我们常听说的美国硅谷，就是因为那里有好多家半导体厂商。二极管应该算是半导体器件家族中的元老了。很久以前，人们热衷于装配一种矿石收音机来收听无线电广播，这种矿石后来就被做成了晶体二极管。二极管最明显的性质就是它的单向导电特性，就是说电流只能从一边过去，却不能从另一边过来（从正极流向负极）。我们用万用表来对常见的1N4001型硅整流二极管进行测量，红表笔接二极管的负极，黑表笔接二极管的正极时，表针会动，说明它能够导电；然后将黑表笔接二极管负极，红表笔接二极管正极，这时万用表的表针根本不动或者只偏转一点点，说明导电不良（万用表里面，黑表笔接的是内部电池的正极）。常见的几种二极管中有玻璃封装的、塑料封装的和金属封装的等几种。像它的名字，二极管有两个电极，并且分为正负极，一般把极性标示在二极管的外壳上。大多数用一个不同颜色的环来表示负极，有的直接标上“—”号。大功率二极管多采用金属封装，并且有个螺母以便固定在散热器上。1二极管的工作原理二极管实物晶体二极管为一个由p型半导体和n型半导体形成的p-n结，在其界面处两侧形成空间电荷层，并建有自建电场。当不存在外加电压时，由于p-n结两边载流子浓度差引起的扩散电流和自建电场引起的漂移电流相等而处于电平衡第4页共35页第3页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共35页状态。当外界有正向电压偏置时，外界电场和自建电场的互相抑消作用使载流子的扩散电流增加引起了正向电流。当外界有反向电压偏置时，外界电场和自建电场进一步加强，形成在一定反向电压范围内与反向偏置电压值无关的反向饱和电流I0。当外加的反向电压高到一定程度时，p-n结空间电荷层中的电场强度达到临界值产生载流子的倍增过程，产生大量电子空穴对，产生了数值很大的反向击穿电流，称为二极管的击穿现象。p-n结的反向击穿有齐纳击穿和雪崩击穿之分。2半导体分立元器件命名方法第5页共35页第4页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共35页第6页共35页第5页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共35页利用二极管单向导电的特性，常用二极管作整流器，把交流电变为直流电，即只让交流电的正半周（或负半周）通过，再用电容器滤波形成平滑的直流。事实上好多电器的电源部分都是这样的。二极管也用来做检波器，把高频信号中的有用信号“检出来”，老式收音机中会有一个“检波二极管”，一般用2AP9型锗管。二、二极管的特性1正向性外加正向电压时，在正向特性的起始部分，正向电压很小，不足以克服PN结内电场得阻挡作用，正向电流几乎为零，这一段称为死区。这个不能使二极管导通的正向电压称为死区电压。当正向电压大于死区电压以后，PN结内电场被克服，二极管导通，电流随电压增大而迅速上升。在正常使用的电流范围内，导通时二极管的端电压几...
