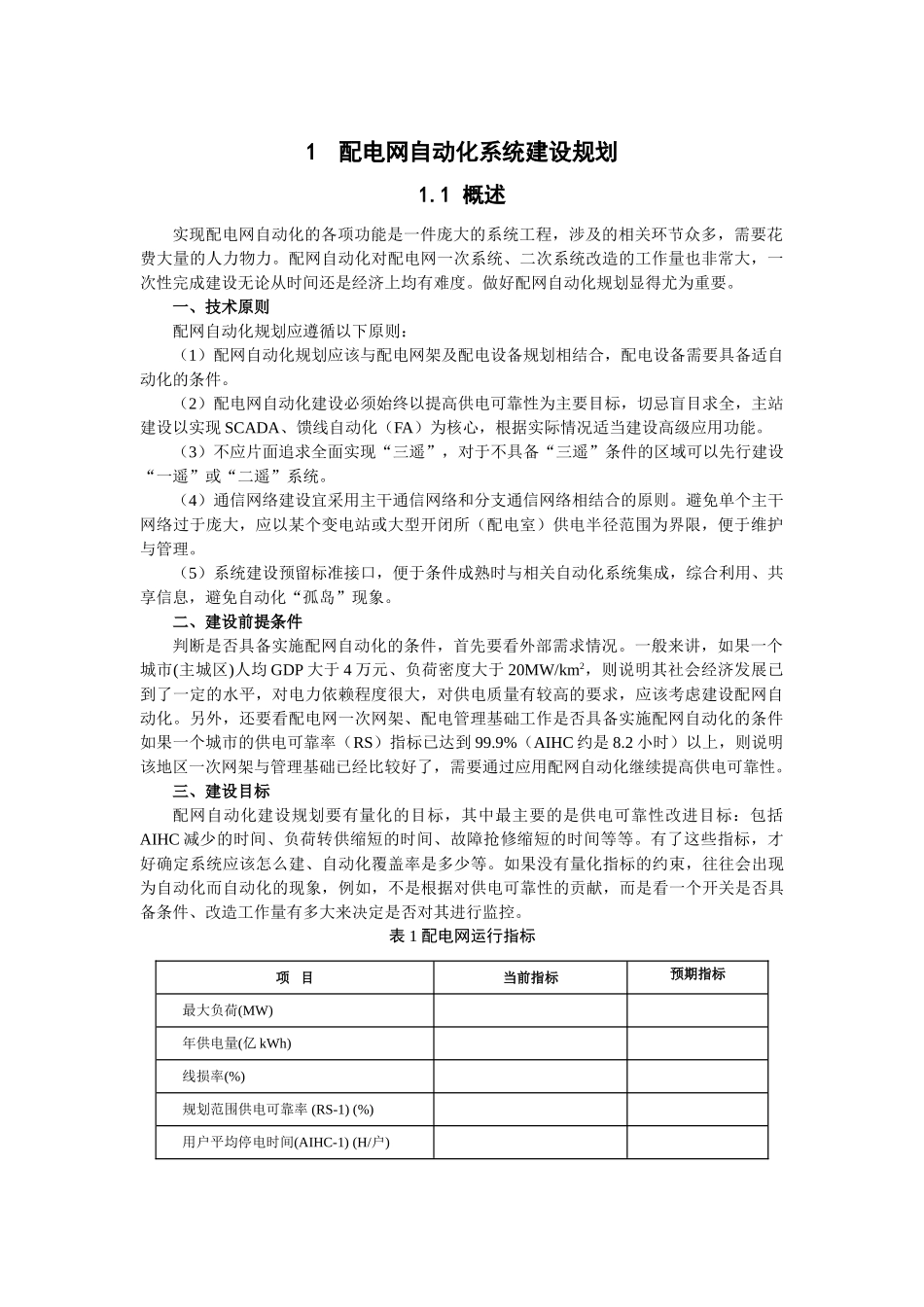

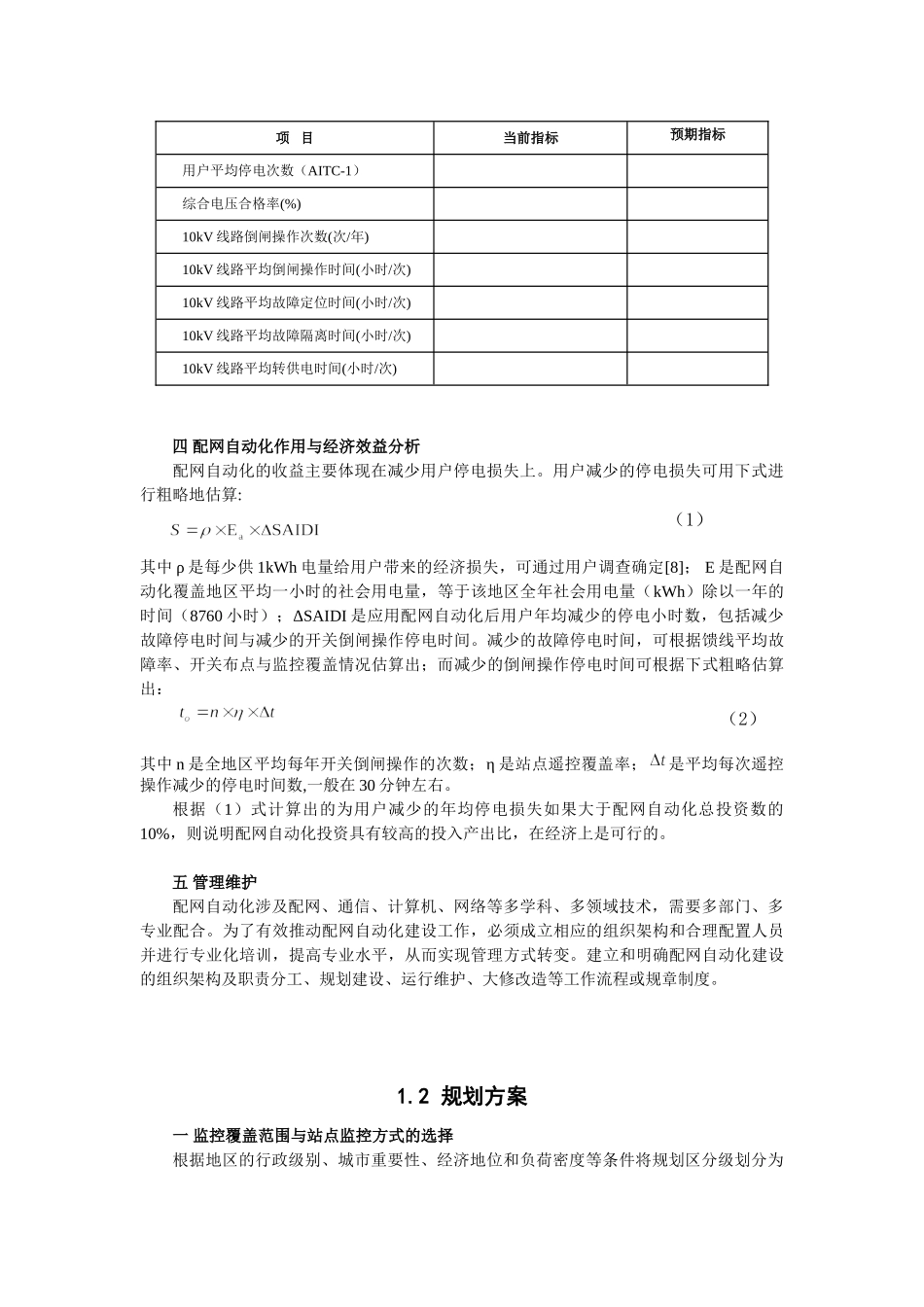

1配电网自动化系统建设规划1.1概述实现配电网自动化的各项功能是一件庞大的系统工程，涉及的相关环节众多，需要花费大量的人力物力。配网自动化对配电网一次系统、二次系统改造的工作量也非常大，一次性完成建设无论从时间还是经济上均有难度。做好配网自动化规划显得尤为重要。一、技术原则配网自动化规划应遵循以下原则：（1）配网自动化规划应该与配电网架及配电设备规划相结合，配电设备需要具备适自动化的条件。（2）配电网自动化建设必须始终以提高供电可靠性为主要目标，切忌盲目求全，主站建设以实现SCADA、馈线自动化（FA）为核心，根据实际情况适当建设高级应用功能。（3）不应片面追求全面实现“三遥”，对于不具备“三遥”条件的区域可以先行建设“一遥”或“二遥”系统。（4）通信网络建设宜采用主干通信网络和分支通信网络相结合的原则。避免单个主干网络过于庞大，应以某个变电站或大型开闭所（配电室）供电半径范围为界限，便于维护与管理。（5）系统建设预留标准接口，便于条件成熟时与相关自动化系统集成，综合利用、共享信息，避免自动化“孤岛”现象。二、建设前提条件判断是否具备实施配网自动化的条件，首先要看外部需求情况。一般来讲，如果一个城市(主城区)人均GDP大于4万元、负荷密度大于20MW/km2，则说明其社会经济发展已到了一定的水平，对电力依赖程度很大，对供电质量有较高的要求，应该考虑建设配网自动化。另外，还要看配电网一次网架、配电管理基础工作是否具备实施配网自动化的条件如果一个城市的供电可靠率（RS）指标已达到99.9%（AIHC约是8.2小时）以上，则说明该地区一次网架与管理基础已经比较好了，需要通过应用配网自动化继续提高供电可靠性。三、建设目标配网自动化建设规划要有量化的目标，其中最主要的是供电可靠性改进目标：包括AIHC减少的时间、负荷转供缩短的时间、故障抢修缩短的时间等等。有了这些指标，才好确定系统应该怎么建、自动化覆盖率是多少等。如果没有量化指标的约束，往往会出现为自动化而自动化的现象，例如，不是根据对供电可靠性的贡献，而是看一个开关是否具备条件、改造工作量有多大来决定是否对其进行监控。表1配电网运行指标项目当前指标预期指标最大负荷(MW)年供电量(亿kWh)线损率(%)规划范围供电可靠率(RS-1)(%)用户平均停电时间(AIHC-1)(H/户)项目当前指标预期指标用户平均停电次数（AITC-1）综合电压合格率(%)10kV线路倒闸操作次数(次/年)10kV线路平均倒闸操作时间(小时/次)10kV线路平均故障定位时间(小时/次)10kV线路平均故障隔离时间(小时/次)10kV线路平均转供电时间(小时/次)四配网自动化作用与经济效益分析配网自动化的收益主要体现在减少用户停电损失上。用户减少的停电损失可用下式进行粗略地估算:（1）其中ρ是每少供1kWh电量给用户带来的经济损失，可通过用户调查确定[8]；E是配网自动化覆盖地区平均一小时的社会用电量，等于该地区全年社会用电量（kWh）除以一年的时间（8760小时）；ΔSAIDI是应用配网自动化后用户年均减少的停电小时数，包括减少故障停电时间与减少的开关倒闸操作停电时间。减少的故障停电时间，可根据馈线平均故障率、开关布点与监控覆盖情况估算出；而减少的倒闸操作停电时间可根据下式粗略估算出：（2）其中n是全地区平均每年开关倒闸操作的次数；η是站点遥控覆盖率；是平均每次遥控操作减少的停电时间数,一般在30分钟左右。根据（1）式计算出的为用户减少的年均停电损失如果大于配网自动化总投资数的10%，则说明配网自动化投资具有较高的投入产出比，在经济上是可行的。五管理维护配网自动化涉及配网、通信、计算机、网络等多学科、多领域技术，需要多部门、多专业配合。为了有效推动配网自动化建设工作，必须成立相应的组织架构和合理配置人员并进行专业化培训，提高专业水平，从而实现管理方式转变。建立和明确配网自动化建设的组织架构及职责分工、规划建设、运行维护、大修改造等工作流程或规章制度。1.2规划方案一监控覆盖范围与站点监控方式的选择根据地区的行政级别、城市重要性、经济地位和负荷密度等条件将规划区分级划分为三级；根据各供电区规划发展定位或规划负...
