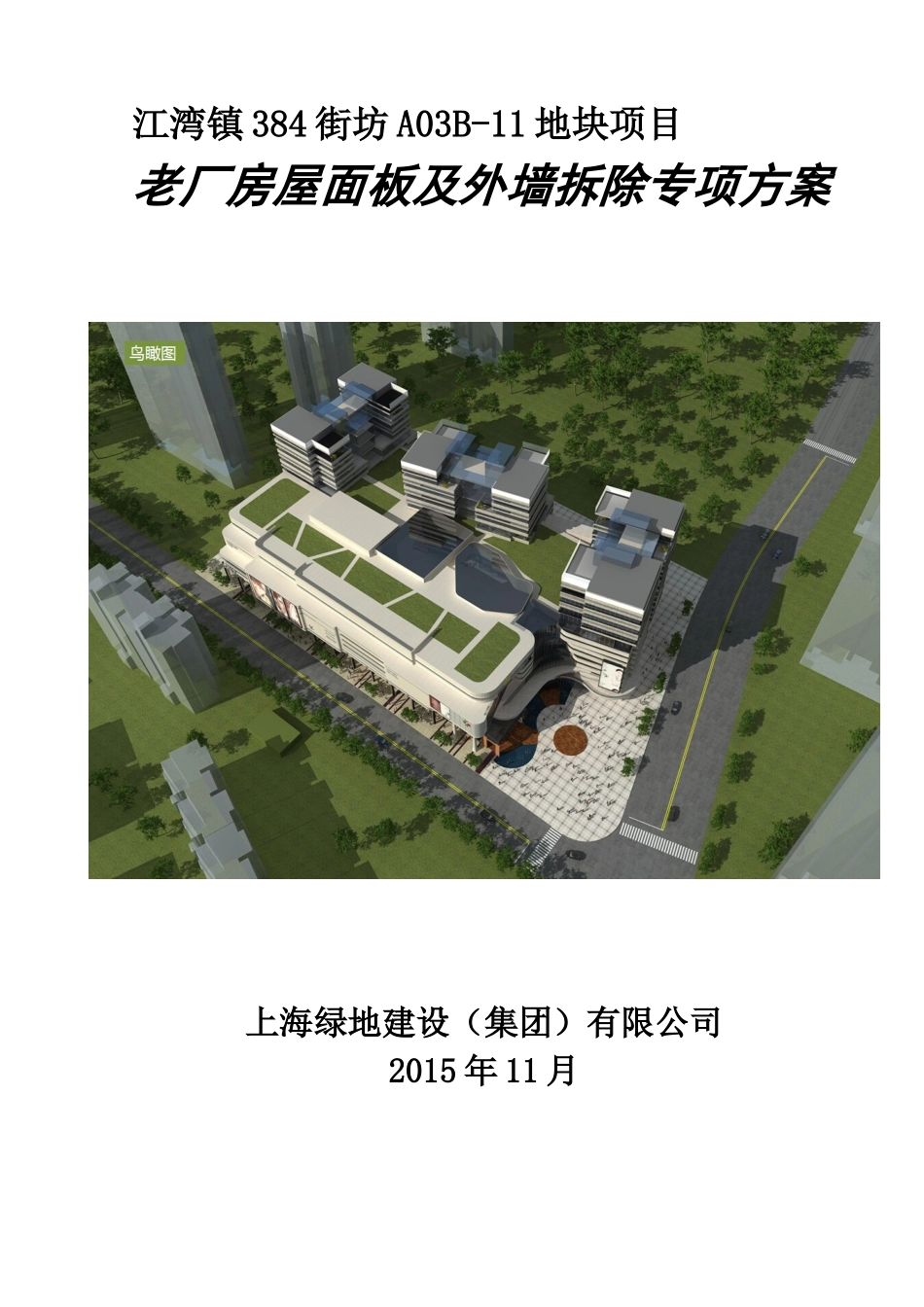

江湾镇384街坊A03B-11地块项目老厂房屋面板及外墙拆除专项方案上海绿地建设（集团）有限公司2015年11月目录一、工程概况二、吊拆技术数据三、吊拆步骤及运输方法四、吊拆用机械表五、施工组织六、安全施工保证措施七、应急预案2一、工程概况：老厂房工程概况1.平面柱网：15米*6米*20间，建筑面积1878.24平方米。2.柱：下部断面400*600，行车梁上部断面400*400，高约7.5米，牛腿一组，柱重量约5吨；柱间剪刀撑6榀（1-2轴、6-9轴、19-21轴）；系杆1榀/跨。3.屋面板：15600*6000，主肋高300；1m*6m/每榀，厚度约120mm，每榀重量约为2.0吨。屋面板上部做法为（从下往上）：a.120mm厚原成品屋面板；b.100mm厚混凝土找平层；c.2mm厚防水层；d.100mm厚防水保护层（是否内配钢筋不详）；e.2mm厚油毡防水层。4.天沟：沿虹湾路一列。5.屋架：T字形薄腹屋架，腹板宽150，翼缘200*200，中部高1.25米，端部高0.65米，每榀重量约9.7吨。6.行车梁：通长三列，高600*宽300。7.长墙：沿虹湾路240红砖，水泥砂浆砌筑（抹灰厚度20mm，部分部位抹灰厚30）；面积：去除门窗孔洞外残存约1/2；一道过梁、二道联系梁（250*250）；上部气窗4.5米*1.5米（木质）/跨。38.地面：新建条基尺寸750*1200*通长，已将原有基础承台的杯口面覆盖承台北4600*5200*1200，南侧3200*3000*1200。现场条基和承台周边土已回平。条基间地面覆土，无法探明覆土下是否有原混凝土地面。周边环境初探北面沿虹湾路施工车辆可通行，设有临时砖砌围墙；东侧和西侧为本项目工地主出入口道路；南面为本项目正施工工地；周边净空无障碍，周边无居民。二、拆除部位本拆除工程应建设单位要求：拆除老厂房原所有屋面板、北侧贴柱边的240墙体及抹灰层、窗及门窗顶过梁、北侧屋顶天沟、16轴处南北向两颗柱子、15～17轴柱上吊车梁、一榀薄腹板梁。保留原柱、T字形薄腹屋架、行车梁、地面承台连梁。本项目拆除的难点和重点为北侧墙体的拆除和屋面板的拆除。拆除顺序和方法如下：1.北侧屋顶天沟采用人工风镐拆除；2.北侧240墙体和过梁用人工破碎拆除，最大限度减少对原柱梁的振动；现场破碎建筑垃圾用2m³轮胎式装载车装进5m³汽车中运4出工地。3.老厂房屋面板用机械吊装的方式拆除。先铲除屋面的防水层、找平层、防水保护层，再用人工风镐拆除每榀屋面板间的填缝细石砼，每榀屋面板（1m*6m）四角打四个吊装孔（水钻开洞，直径A100），用100T汽车吊（停放在虹湾路上）吊离，吊装的高度约为13米，吊装半径约为30米，屋面板吊离至地面用风镐在工地现场人工破碎，用2m³轮胎式装载车装进5m³汽车中运出工地。4.15～17轴吊车梁和16轴处的腹板梁拆除用50T汽车吊放在老厂房内吊出，16轴处柱先用汽车吊吊稳住柱子，再从柱子底部切割掉整棵柱子，吊离现场；5.各机械效率如下（预估）：铲车1个台班约铲垃圾150㎡；100T汽车吊1个台班约吊150㎡。6.所需人工及工种汇总：指挥1人，屋面吊装3人，负责1人，风镐打缝2人，风镐破板3人，其它工2人。附：100T汽车吊起重特性表PATEDLIFTINGCAPACITYTABLE单位（UNIT）：Kg工作幅度WORKINGRADIUS（m）主臂BOOM主臂仰角BOOMANGLE（°）主臂+副臂BOOM+JIB支腿全伸、后方、侧方作业REAR&SIDEWORKINGAREAWITHOUTRIGGERFULLYEXTENDED45+9.5m45+16.0m臂长BOOMLENGTH副臂安装角JIBOFFSET副臂安装角JIBOFFSET12．0m16．2m20．4m27．0m33．0m39．0m45．0m5°30°5°30°3.0100000700008060002500400013003.592000700005800078550024003600120054.08500070000540007650002300320011504.5760006400051000350007445002200300011005.0700005800049000350007240002100270010505.563000510004500035000260007037002050250010006.05700046000430003400026000683400195024009506.5480004300041000330002600020000663200190022009007.0440004000039000320002600020000642900185021008507.537000370003500030500250002000015000622400180018008008.03400034000320002900040001900015000602000175015007509.0270002700027000250002250017500150005816001500120070010.02190021900022000205001650015000561400135011.01840019000195001800015...
