钢结构手工电弧焊焊接施工工艺标准1VIP免费

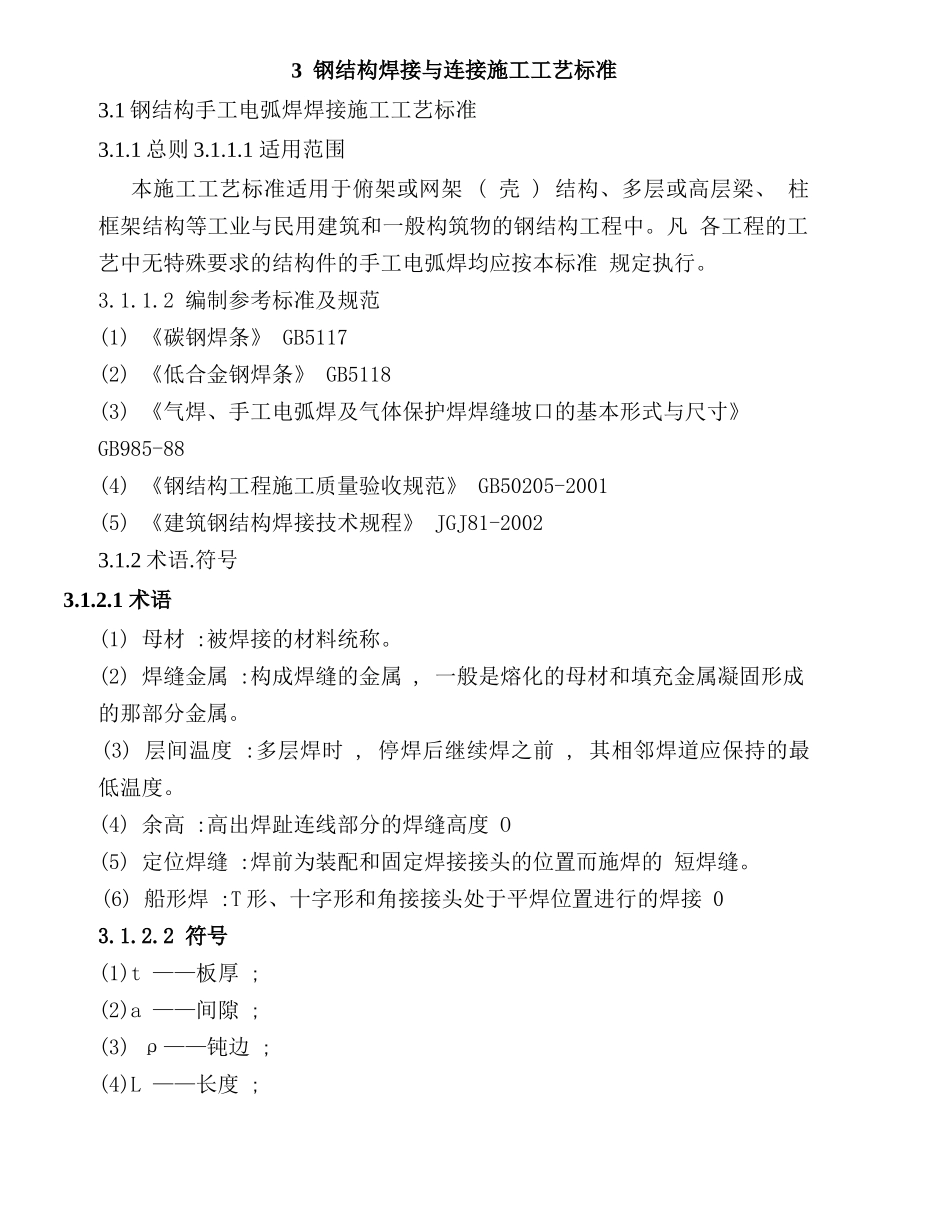

钢结构手工电弧焊焊接施工工艺标准1_第1页
1/42

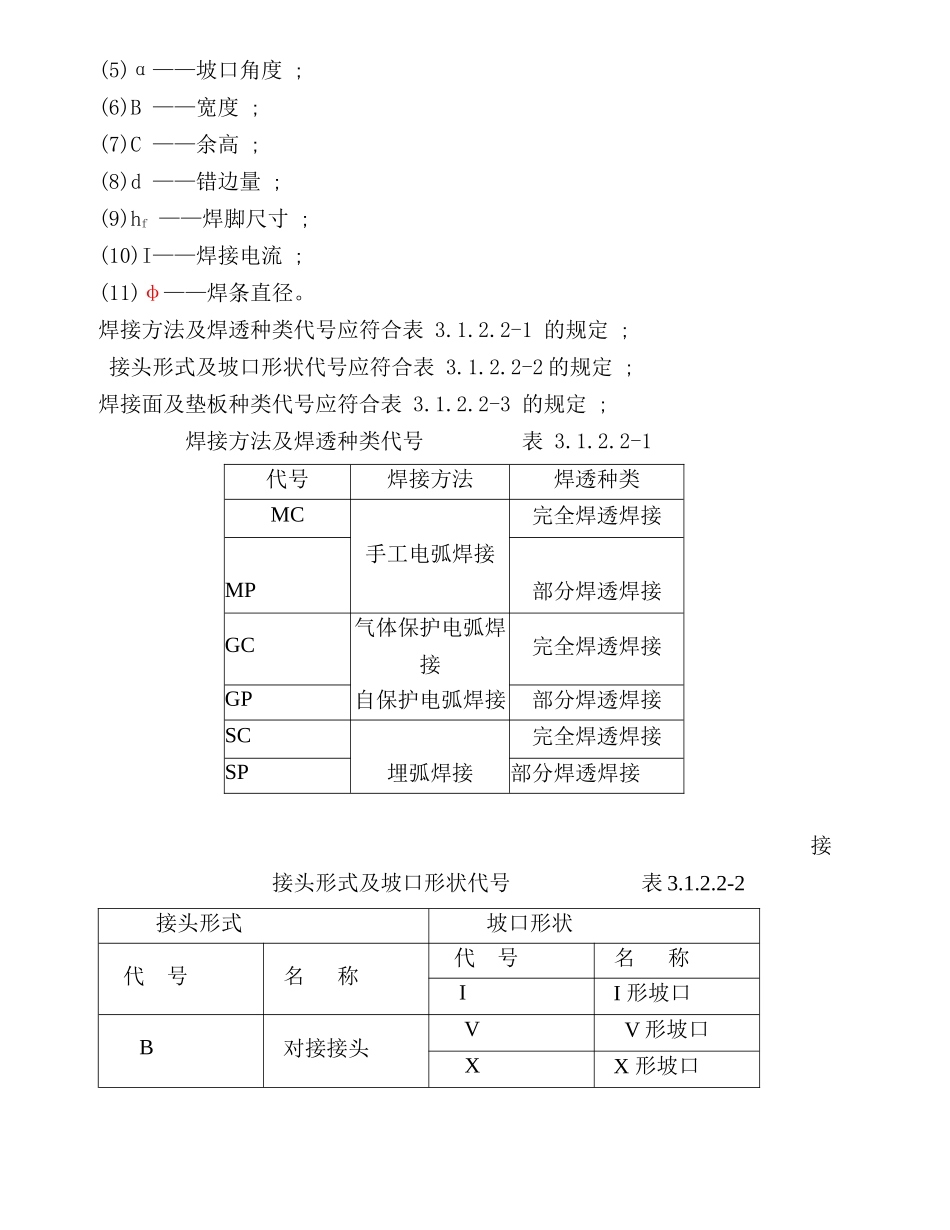

钢结构手工电弧焊焊接施工工艺标准1_第2页
2/42

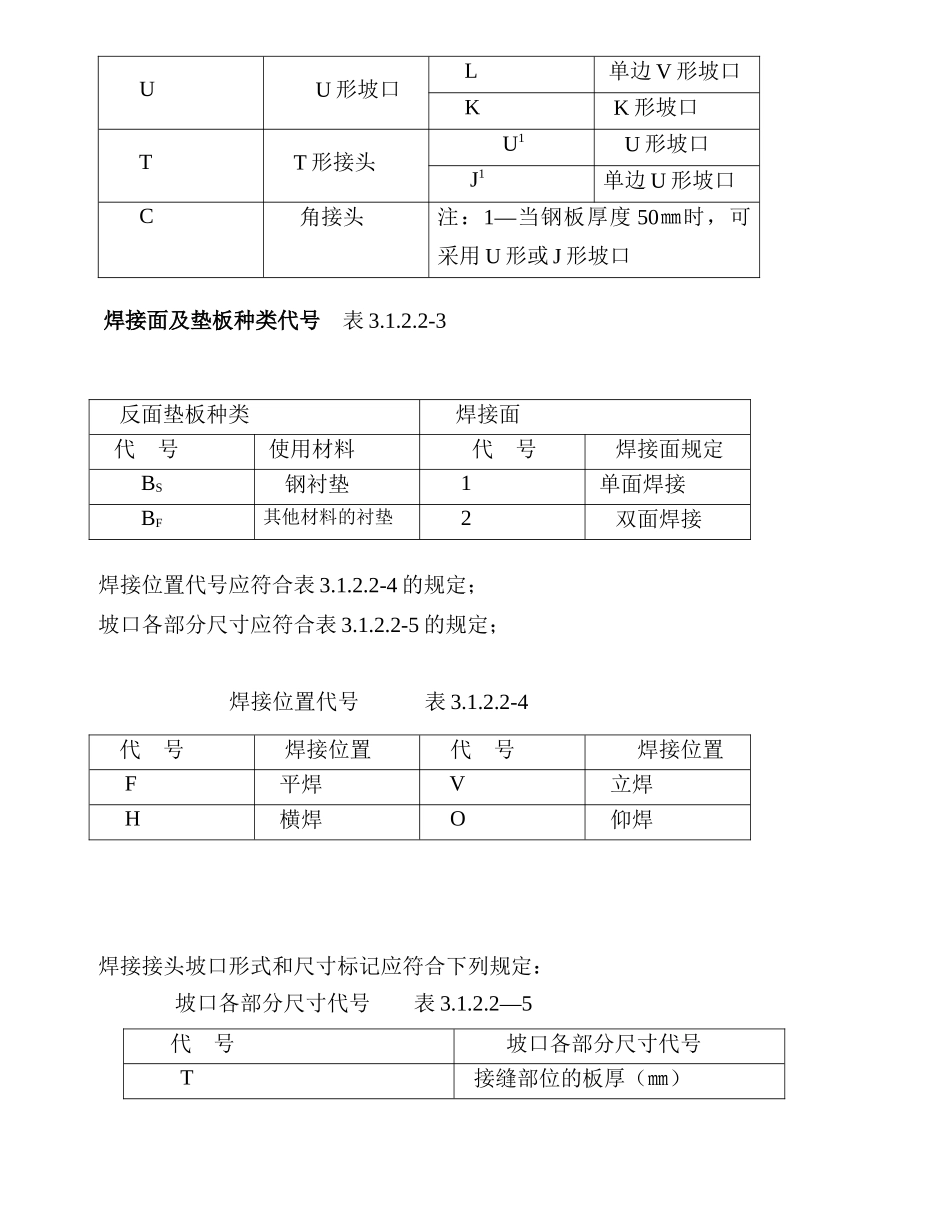

钢结构手工电弧焊焊接施工工艺标准1_第3页
3/42
3钢结构焊接与连接施工工艺标准3.1钢结构手工电弧焊焊接施工工艺标准3.1.1总则3.1.1.1适用范围本施工工艺标准适用于俯架或网架(壳)结构、多层或高层梁、柱框架结构等工业与民用建筑和一般构筑物的钢结构工程中。凡各工程的工艺中无特殊要求的结构件的手工电弧焊均应按本标准规定执行。3.1.1.2编制参考标准及规范(1)《碳钢焊条》GB5117(2)《低合金钢焊条》GB5118(3)《气焊、手工电弧焊及气体保护焊焊缝坡口的基本形式与尺寸》GB985-88(4)《钢结构工程施工质量验收规范》GB50205-2001(5)《建筑钢结构焊接技术规程》JGJ81-20023.1.2术语.符号3.1.2.1术语(1)母材:被焊接的材料统称。(2)焊缝金属:构成焊缝的金属,一般是熔化的母材和填充金属凝固形成的那部分金属。(3)层间温度:多层焊时,停焊后继续焊之前,其相邻焊道应保持的最低温度。(4)余高:高出焊趾连线部分的焊缝高度O(5)定位焊缝:焊前为装配和固定焊接接头的位置而施焊的短焊缝。(6)船形焊:T形、十字形和角接接头处于平焊位置进行的焊接03.1.2.2符号(1)t——板厚;(2)a——间隙;(3)ρ——钝边;(4)L——长度;(5)α——坡口角度;(6)B——宽度;(7)C——余高;(8)d——错边量;(9)hf——焊脚尺寸;(10)I——焊接电流;(11)φ——焊条直径。焊接方法及焊透种类代号应符合表3.1.2.2-1的规定;接头形式及坡口形状代号应符合表3.1.2.2-2的规定;焊接面及垫板种类代号应符合表3.1.2.2-3的规定;焊接方法及焊透种类代号表3.1.2.2-1代号焊接方法焊透种类MC完全焊透焊接手工电弧焊接MP部分焊透焊接GC气体保护电弧焊接完全焊透焊接GP自保护电弧焊接部分焊透焊接SC完全焊透焊接SP埋弧焊接部分焊透焊接接接头形式及坡口形状代号表3.1.2.2-2接头形式坡口形状代号名称代号名称II形坡口B对接接头VV形坡口XX形坡口UU形坡口L单边V形坡口KK形坡口TT形接头U1U形坡口J1单边U形坡口C角接头注:1—当钢板厚度50㎜时,可采用U形或J形坡口焊接面及垫板种类代号表3.1.2.2-3焊接位置代号应符合表3.1.2.2-4的规定;坡口各部分尺寸应符合表3.1.2.2-5的规定;焊接位置代号表3.1.2.2-4焊接接头坡口形式和尺寸标记应符合下列规定:坡口各部分尺寸代号表3.1.2.2—5代号坡口各部分尺寸代号T接缝部位的板厚(㎜)反面垫板种类焊接面代号使用材料代号焊接面规定BS钢衬垫1单面焊接BF其他材料的衬垫2双面焊接代号焊接位置代号焊接位置F平焊V立焊H横焊O仰焊B坡口根部间隙(㎜)H坡口深度(㎜)p坡口钝边(㎜)A坡口角度(㎜)标记示例:手工电弧焊.完全焊透.对接.I形坡口.背面加钢衬垫的单面焊接接头表示为MC-BI-BS13.1.3基本规定3.1.3.1为在建筑钢结构焊接中贯彻执行国家的技术经济政策,做到技术先进.经济合理.安全试用.却确保质量,制定本工艺标准。3.1.3.2本标准试用于工业与民用建筑钢结构中普通碳素结构钢和低合金钢焊接。3.1.3.3钢结构焊接,不许按施工图的要求进行,并应遵守现行《钢结构工程施工质量验收规范》GB50205-2001的规定。3.1.3.4钢结构的焊接工作,你许遵守国家现行的安全技术和劳动保护等有关规定。3.1.3.5钢结构的焊接,除应执行本标准外,尚应符合国家现行的有关标准。3.1.4施工准备3.1.4.1技术准备在构件制作前,工厂应按施工图纸的要求以及《建筑钢结构焊接技术规程》的要求进行焊接工艺评定试验。生产制造过程应严格按工艺评定的有关参数和要求进行,通过跟踪检测如发现按照工艺评定规范生产质量不稳定,应重做工艺评定,以达到质量稳定。根据施工制造方案和钢结构技术规范以及施工图纸的有关要求编制各类施工工艺,工厂应组织有关部门进行工艺评审。3.1.4.2材料要求(1)建筑钢结构用钢材及焊接材料的选用应符合设计图的要求,并应具有钢厂和焊接材料厂出具的质量证明书或检验报告,其化学成分、力学性能和其他质量要求必须符合国家现行标准规定。当采用其他钢材和焊接材料替代设计选用的材料时,必须经原设计单位同意。(2)钢材的成分、性能复验应符合国家现行有关工程质量验收标准的规定;大型、重型及特殊钢结构的主要焊缝采用的焊接填充材料应按生产批号进行复验。复验应由国家技术质量监督部门认可的质量监督检测机构进行。(3)钢结构工程中选用的新材料必须经过新...
