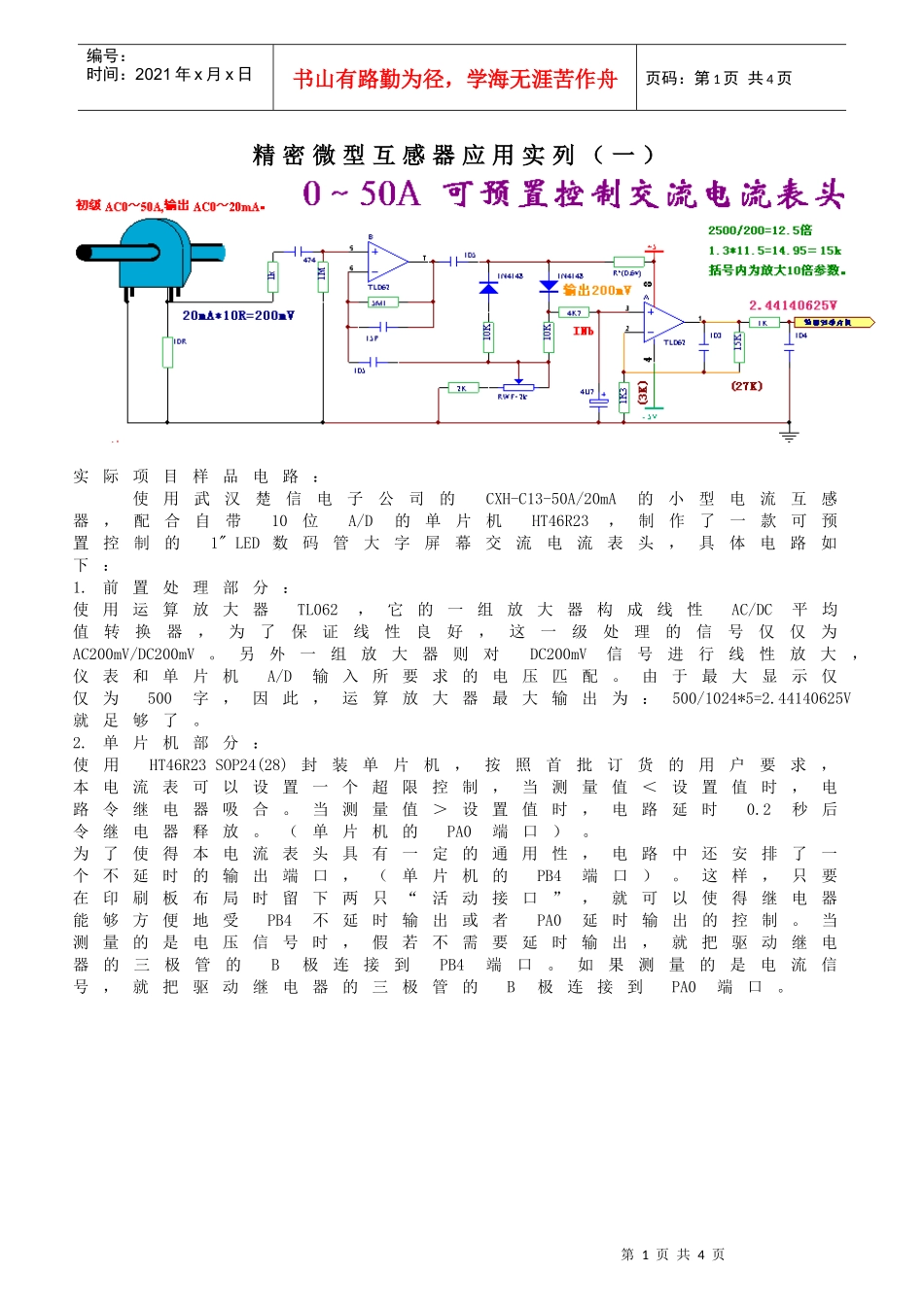

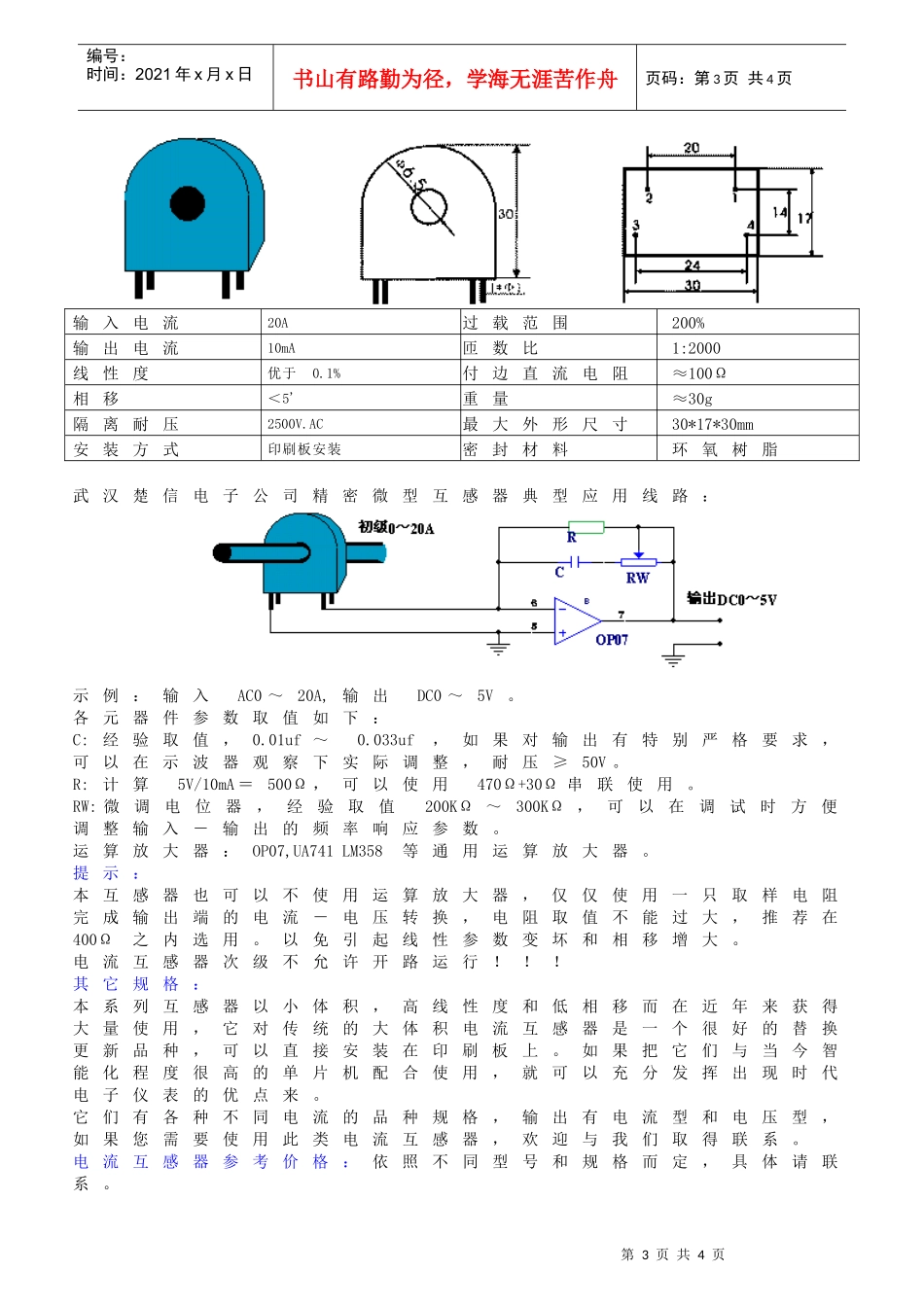

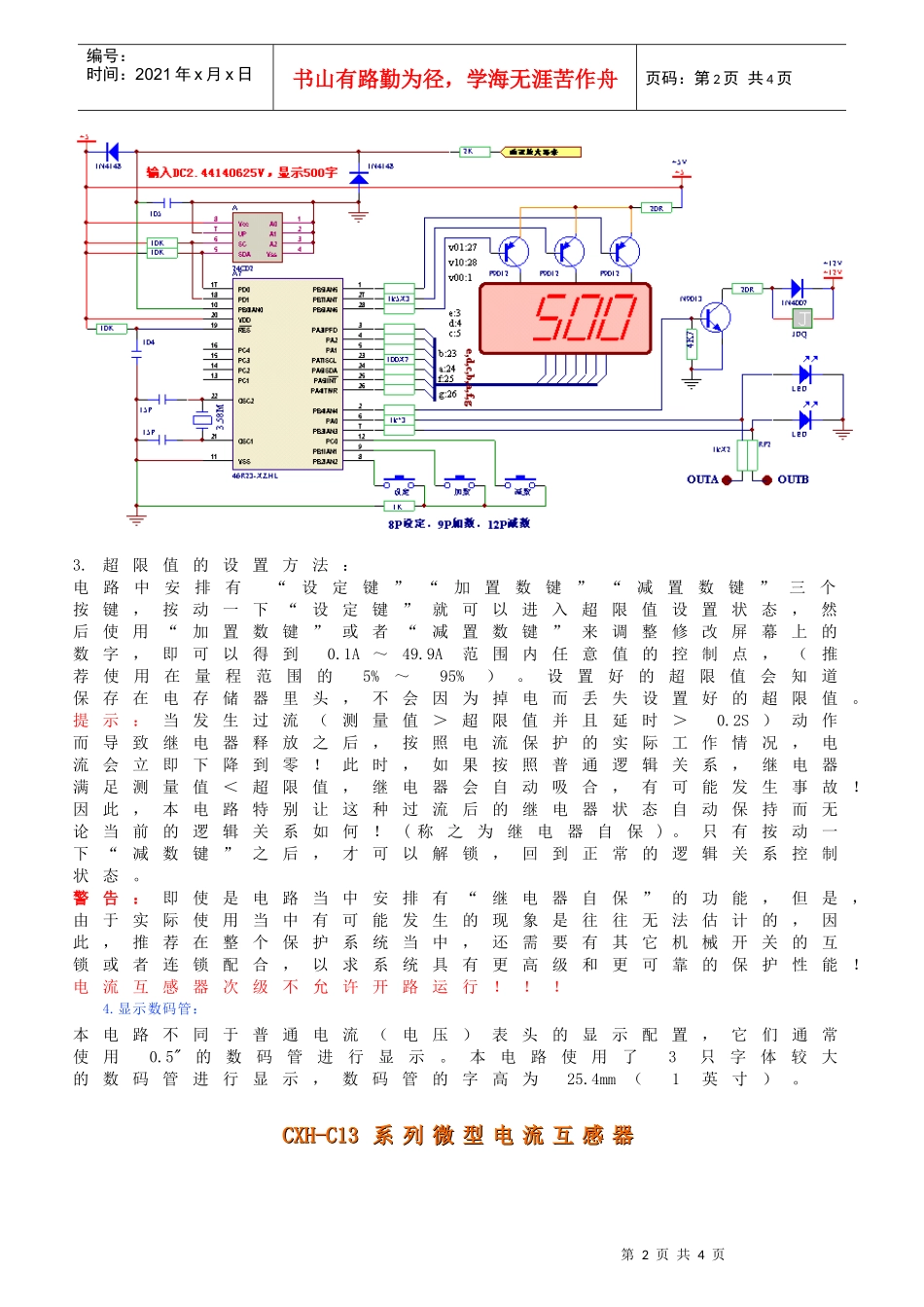

第1页共4页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共4页精密微型互感器应用实列（一）实际项目样品电路：使用武汉楚信电子公司的CXH-C13-50A/20mA的小型电流互感器，配合自带10位A/D的单片机HT46R23，制作了一款可预置控制的1"LED数码管大字屏幕交流电流表头，具体电路如下：1.前置处理部分：使用运算放大器TL062，它的一组放大器构成线性AC/DC平均值转换器，为了保证线性良好，这一级处理的信号仅仅为AC200mV/DC200mV。另外一组放大器则对DC200mV信号进行线性放大，仪表和单片机A/D输入所要求的电压匹配。由于最大显示仅仅为500字，因此，运算放大器最大输出为：500/1024*5=2.44140625V就足够了。2.单片机部分：使用HT46R23SOP24(28)封装单片机，按照首批订货的用户要求，本电流表可以设置一个超限控制，当测量值＜设置值时，电路令继电器吸合。当测量值＞设置值时，电路延时0.2秒后令继电器释放。（单片机的PA0端口）。为了使得本电流表头具有一定的通用性，电路中还安排了一个不延时的输出端口，（单片机的PB4端口）。这样，只要在印刷板布局时留下两只“活动接口”，就可以使得继电器能够方便地受PB4不延时输出或者PA0延时输出的控制。当测量的是电压信号时，假若不需要延时输出，就把驱动继电器的三极管的B极连接到PB4端口。如果测量的是电流信号，就把驱动继电器的三极管的B极连接到PA0端口。第2页共4页第1页共4页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共4页3.超限值的设置方法：电路中安排有“设定键”“加置数键”“减置数键”三个按键，按动一下“设定键”就可以进入超限值设置状态，然后使用“加置数键”或者“减置数键”来调整修改屏幕上的数字，即可以得到0.1A～49.9A范围内任意值的控制点，（推荐使用在量程范围的5%～95%）。设置好的超限值会知道保存在电存储器里头，不会因为掉电而丢失设置好的超限值。提示：当发生过流（测量值＞超限值并且延时＞0.2S）动作而导致继电器释放之后，按照电流保护的实际工作情况，电流会立即下降到零！此时，如果按照普通逻辑关系，继电器满足测量值＜超限值，继电器会自动吸合，有可能发生事故！因此，本电路特别让这种过流后的继电器状态自动保持而无论当前的逻辑关系如何！(称之为继电器自保)。只有按动一下“减数键”之后，才可以解锁，回到正常的逻辑关系控制状态。警告：即使是电路当中安排有“继电器自保”的功能，但是，由于实际使用当中有可能发生的现象是往往无法估计的，因此，推荐在整个保护系统当中，还需要有其它机械开关的互锁或者连锁配合，以求系统具有更高级和更可靠的保护性能！电流互感器次级不允许开路运行！！！4.显示数码管：本电路不同于普通电流（电压）表头的显示配置，它们通常使用0.5"的数码管进行显示。本电路使用了3只字体较大的数码管进行显示，数码管的字高为25.4mm（1英寸）。CXH-C13CXH-C13系列微型电流互感器系列微型电流互感器第3页共4页第2页共4页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共4页输入电流20A过载范围200%输出电流10mA匝数比1:2000线性度优于0.1%付边直流电阻≈100Ω相移＜5'重量≈30g隔离耐压2500V.AC最大外形尺寸30*17*30mm安装方式印刷板安装密封材料环氧树脂武汉楚信电子公司精密微型互感器典型应用线路：示例：输入AC0～20A,输出DC0～5V。各元器件参数取值如下：C:经验取值，0.01uf～0.033uf，如果对输出有特别严格要求，可以在示波器观察下实际调整，耐压≥50V。R:计算5V/10mA＝500Ω，可以使用470Ω+30Ω串联使用。RW:微调电位器，经验取值200KΩ～300KΩ，可以在调试时方便调整输入－输出的频率响应参数。运算放大器：OP07,UA741LM358等通用运算放大器。提示：本互感器也可以不使用运算放大器，仅仅使用一只取样电阻完成输出端的电流－电压转换，电阻取值不能过大，推荐在400Ω之内选用。以免引起线性参数变坏和相移增大。电流互感器次级不允许开路运行！！！其它规格：本系列互感器以小体积，高线性度和低相移而在近年来获得大量使用，它对传统的大体积电流互感器是一个很好的替换...
